2019 HDR生态圈纵览

HDR生态系统规模庞大且不断增长，且已覆盖从生产到交付的全产业链所有部分，但HDR格式在整条产业链的不同端之间存在明显差异。UHD4K的布道师Yoeri Geutskens尝试对HDR生态系统各组成部分进行了详细分析，总结了过去一段时间内HDR生态系统的变化。

文 / Yoeri Geutskens

译 / John

审校 / 将默邱泽

原文

https://www.flatpanelshd.com/focus.php?subaction=showfull&id=1559638820

尽管在过去的几个月里，世界似乎并没有发生什么足以载入人类史册的事件，但整个HDR生态系统却发生着翻天覆地的变化。HDR关键技术的商用化普及化程度越来越高，HDR生态也不再是以往人们眼中的镜花水月。接下来我将尝试解构HDR生态的各组成成分，并展示它们之间所存在的相互关系。

也许你认为全球仅有那些广播公司参与HDR生态建设，但实际上除了广播公司之外，几乎整个音视频行业各个领域从上游到下游的全产业链都正积极拥抱HDR生态。尽管其中的大部分项目仍处于试验阶段并未实现规模商用化，用户也未能在所有频道上观看HDR内容。但已经有两个主流纪录片电视频道——Insight TV 和 TravelXP 4K尝试通过卫星通讯将高质量的电视信号传输至中继站并由线缆传输至用户家中，同时我们也见证了BT Sport的第一个使用HDR技术的体育电视频道。

并未有人对此HDR生态系统中的企业、产品与解决方案进行科学化的统计与分类。因此我将会在接下来的内容当中使用直观的可视化结果清晰表现这一点：我们使用四个代表不同地区的图表表示几大主流生产地区——北美、日本、中国、欧洲的电视机企业。这是因为许多品牌的HDR状况过于混乱，例如存在同一品牌被授权给全球不同电视制造商的情况。

除此之外，针对部分消费电子类产品和专业影视创作工具我绘制了全新的图表：

• 消费类数码相机， 包括智能手机相机。
• 移动设备，即智能手机（如显示器/消费设备），平板电脑和笔记本电脑;
• 专业制作工具，即后期制作、母带处理与视频创作工具。

最后，我添加了一些目前为止在现有图表中缺少的公司，包括一些超高清论坛成员公司，有关更多背景说明请查看：HDR视频生态系统纵览。以下是2018年12月以来HDR生态系统的详细变化。

1. 广播电视领域

1.1电视生产厂商

以下为近几年市面上新增的具有HDR产品线的电视机品牌：Medion、Metz（欧盟）、Cello（英国）与小米Mi（中国）。除此之外还有印度的Vu和三洋，但HDR（4K）还未在印度市场大规模普及。事实上，如果我们在电商平台搜索HDR，一些产品会打着“HD-Ready”的旗号，我将不会为这些产品单独建立一个图表。

1.2电视周边设备

例如支持HLG（基于BBC的iPlayer）的 Roku流媒体机顶盒。

当然，除此之外还有：华为、Sagemcom、长虹、SoftAtHome——STB属于机顶盒中间件供应商。

1.3流媒体服务

其中不能不提的是在西方国家鲜为人知但在中国家喻户晓的流媒体平台——优酷，其托管了大量中国用户创作的视频内容，同样也支持HDR10。而另一品牌Unified Streaming并非向消费者提供流媒体服务，而是一个面向企业级应用与服务平台。

1.4 电视广播公司

电视频道与广播公司有RTL UHD、Arte 、BT Sport，PBS 、CBS 、FOX 、Sinclair Broadcast Group 、CCTV，广东卫视、江苏卫视与浙江卫视（中国），其中大多数电视与广播公司的HDR服务还处于试运行阶段。BT Sport在2017年欧洲冠军联赛决赛期间进行了非公开的杜比视界服务测试，同时也在2019年5月下旬宣布将于同年晚些时候开始提供基于高清HDR与4K HDR的体育赛事直播服务。

2. 运营商

此图表中的绝大多数企业都是广播电视公司或服务运营商，但有一些企业如Sky等，采用向消费者提供有线电视和IPTV服务的同时还提供相关硬件（如机顶盒或智能家居设备）的垂直业务模式，这就是我暂时将这两个类别结合起来的原因。我在图表中加入了法国的Orange，其UHD电视解码器同样支持杜比视界和HDR10；同时康卡斯特的Xfinity Xi6也可实现杜比视界，Virgin Media UK的 V6机顶盒同样有能力输出HDR视频（尽管到目前为止此功能尚未投入使用）。截至本周，VM率先将基于HLG传输的4K流媒体服务用于法国网球公开赛转播，而瑞士的 Swisscom也与Eurosport合作推动此应用的落地。

法德公共电视台ARTE也已经参与包括TDF在内的众多合作伙伴一起进行了HDR试验以测试各种流媒体传输对服务的影响。图表并未包含参与测试的所有企业，其原因是我并不想将SES、Astra和Eutelsat这样的卫星运营商考虑在内，这些企业在HDR格式方面没有独特的代表性，仅仅只是长距离信号传输。

3. 好莱坞电影工作室

当下电影制片公司的家庭娱乐领域，融合势不可挡——环球影业已加入HDR10+联盟，狮门发行了首款采用HDR10+（同时也支持杜比视界）的超高清蓝光电影光盘《 罗宾汉 》；而由杜比视界提供技术支持的20世纪福克斯则发行了首款采用杜比智能技术的超高清蓝光（同时也支持HDR10+）电影光碟《阿丽塔：战斗天使》。随着由詹姆斯·卡梅隆任制作人，罗伯特·罗德里格兹任导演的科幻电影《阿丽塔：战斗天使》席卷全球并引发业界对于包括HDR在内的电影技术大讨论，HDR在电影制片领域的风生水起究竟是因为詹姆斯·卡梅隆的支持，罗伯特·罗德里格兹的推动还是迪士尼收购20世纪福克斯的影响，我们不得而知，但至少市场与观众的反响是热情。

4. 芯片组

更多支持HDR的SoC制造商，如恩智浦半导体、Synaptics和Novatek等也顺理成章被纳入此图表。而Sigma Designs被收购后现称V-Silicon。

5. 编码器供应商

图表中的新增内容主要是编码器和编码服务提供商：Brightcove Zencoder、Fraunhofer HHI、Beamr、Encoding.com、Multicoreware、当虹科技、柯维新数码（均在中国市场）和Pixelogic（为光碟产品提供编码服务）。用于FCPX的Apple Compressor 似乎也支持HDR10和Dolby Vision，其原因可能是这两种格式都在iTunes中被使用。其中在编解码方面法国Ateme是唯一完整支持HDR10、HLG10、Dolby Vision(杜比视界)、HDR10+、Advanced HDR(Technicolor)高动态编码解决方案。

除此之外，这里还添加了来自法国雷恩的B:com（SDR / HDR转换）和BBright（播出端解决方案）。

6. 消费电子类产品

6.1 移动设备（智能手机，平板电脑，笔记本电脑）

与电视机不同，支持HDR的手机仍然很少。支持HDR的移动品牌包括索尼Xperia、三星Galaxy S、LG、华为、荣耀（华为子品牌）和OnePlus(一加)。虽然Apple iPhone XR和iPad Pro支持基于HDR10与杜比视界内容的播放，但包括Apple与我在内，大家始终对其屏幕能否完全支持HDR内容显示而颇有疑虑。

为了避免让图表看上去过于繁杂，我还添加了部分笔记本电脑品牌，如戴尔（XPS）、联想和雷蛇。

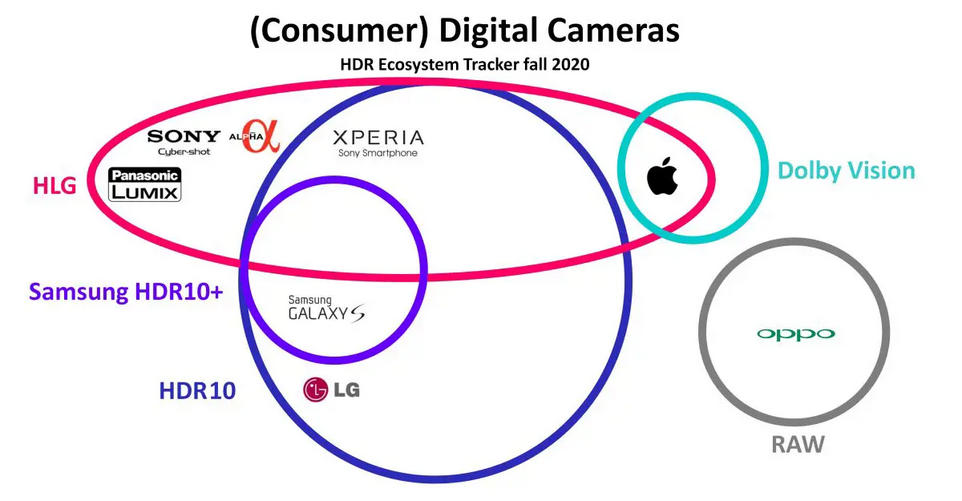

6.2消费级数码相机（包括智能手机）

此类别包含内置于手机中的相机、卡片相机以及具有专业级视频拍摄能力的消费级数码相机（如单反，专业微单等），但不包括专业级相机（如工作室级）

需要注意的是，其中一些智能手机既可以捕捉使用HDR拍摄的照片或视频，也支持播放并显示HDR拍摄内容，但这两种情况下的HDR格式可能会不同。这也就是为什么我在这里列出“智能手机相机”而不是将它们与上一类里的“移动设备”合并的原因。

此类别下的品牌包括松下Lumix系列、索尼α系列、索尼Cyber -shot系列、索尼Xperia、LG与三星Galaxy S。

7. 影视后期、母带制作，质量控制与专业影视创作工具

最后一个类别所代表的群体至关重要，但却鲜被公众们所熟知——创建HDR内容产品的企业与制作精美HDR视频内容的创作者。

人们普遍认为在专业影视后期制作领域，在不同的创作工具之间切换似乎不需要对不同的PQ格式进行区分。毕竟，正如杜比公司所强调的那样，元数据在编码阶段生成，可兼容整个后期制作的所有生产环节；因此影视后期工具似乎只需要在HLG和PQ之间做出选择，调色师只需观察某个色彩空间（Rec.709或Rec.2100）、某个峰值亮度等级（1000nit、10,000nit或其间的某个值）并使用特定的色彩深度（10或12bit）。但在实际应用当中，不同类型的元数据显然需要被区分，且在后期制作阶段创作者需要足够的元数据才能确保工程的有效推进，如制作监看母版文件所使用的监视器必要特点。这也是许多后期制作工具基于杜比视界进行扩展的原因之一。

请注意，并非所有厂商提供对PQ10支持，因为许多供应商在其规范中并未提到这种格式，编码供应商是唯一将其作为通常性支持的一方。

为此我添加了以下工具/供应商组：

• 生产端：Atomos、ColorFront Transkoder
• 后期制作：Davinci Resolve 、Avid Media Composer、Apple Final Cut Pro X，Adobe Premiere Pro、Filmlight Baselight、Nucoda FilmMaster、Autodesk Lustre、Quantel Rio、Streambox Chroma;
• 管理：MTI Film Cortex、Marquise Technologies MIST（流媒体转码）、罗德与施瓦茨、Fraunhofer IIS easyDCP
• 质量控制：泰克、SGO Mistika Boutique、Dalet AmberFin、Divo、AJA视频系统HDR分析仪、EditShare、Interra Systems、Venera技术
• 创作套件：Scenarist UHD、Sony DADC / NMS、Silicon Philosophies DVDLogic KITe创作套件
• 数字供应链：Ownzones

8. 其他类别

至少有一个类别我没有涉及——专业摄像机，但不代表他们无足轻重。没有HDR相机就没有HDR内容（通过后期监看或渲染内容实现的HDR除外）。几家专业相机制造商包括RED、BlackMagic Design、阿莱、Panavision、Sony Cinealta、松下、日立、佳能和JVC等都提供HDR相机。我没有为这些品牌创建维恩草图的原因是视频分发过程所使用的HDR格式并不适用于此处，这些专业摄录设备通常不会输出类似HDR10的内容而是输出像RAW等包含感光器原始数据的专业格式，如BMD RAW、ProRes Raw或者某些专有的log格式如RED Wide Gamut Log3G10、阿莱的Alexa LogC、索尼的S-Log3、松下的V-Log、JVC的J-Log1以及佳能的C-Log。在维恩图中这些格式将被表示成一个个重叠部分很少的小椭圆。

9. 还有哪些...？

至于那些专注于SDR领域的公司呢？能否将它们包含在圆圈和椭圆之外的这些图表中？我应该将它们考虑在内吗？

这些公司不能被归类于广播电视行业，如果算作电视制造商的话，符合要求的美国品牌只有Sceptre和Dynex（BestBuy自有品牌）；当然，印度也有更多类似的公司如Shinco、Mitashi、CloudWalker、Micromax、Intex、QFX和BPL。

而在游戏主机领域，现在似乎只有任天堂才是HDR的真正践行者。

另外，一些备受关注的流媒体服务提供商仍缺乏对HDR支持，包括但不限于Hulu、HBO Now、 PlayStation Vue, Sony Crackle, Sling, Vevo.

10. 结论

HDR生态系统规模庞大且不断增长，且已覆盖从生产到交付的全产业链所有部分，但HDR格式在整条产业链的不同端之间存在明显差异。同时覆盖上也存在结构性问题，覆盖范围最差的领域显然是有线广播公司，而运营商也需要做出更多努力。就多HDR格式支持而言，尽管在电视硬件领域我们还没有看到一个真正的通用版本，但趋势肯定是趋向统一的(广播领域除外，在广播领域支持单一格式是没有未来前景的)。
