一文全览，深度学习时代下，复杂场景下的 OCR 如何实现？

Source: kurzweilai.net

作者 | 北京矩视智能科技有限公司

责编 | 贾伟

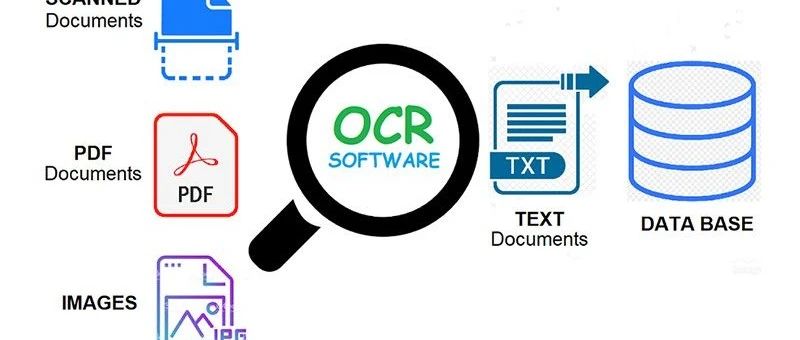

文本是人类最重要的信息来源之一，自然场景中充满了形形色色的文字符号。在过去的十几年中，研究人员一直在探索如何能够快速准确的从图像中读取文本信息，也就是现在OCR技术。

工业场景下的图像文本识别更为复杂，它会出现在许多不同的情景下，如医药包装上的文字、各类钢制零部件上的字符、集装箱表面喷印的字符、商铺Logo上的个性化字符等等。

在这类图像中，文字部分可能会呈现为弯曲排列、曲面异形、倾斜分布、褶皱变形、残缺不全等多种形式，与标准字符的特征有较大出入，从而给图像文字的检测与识别带来了困难。

传统算法

传统OCR技术通常使用OpenCV算法库，通过图像处理和统计机器学习方法提取图像中的文字信息，用到的技术包括二值化、噪声滤除、连通域分析和Adaboost、SVM等。

按处理方式可以将传统OCR技术划分为图片预处理、文字识别、后处理三个阶段，其具体的技术流程如下表所示。

针对简单场景下的图片，传统OCR已经取得了很好的识别效果。但是从操作流程可以看出，传统方法是针对特定场景的图像进行建模的，一旦跳出当前场景，模型就会失效。随着近些年深度学习技术的迅速发展，基于深度学习的OCR技术也已逐渐成熟，能够灵活应对不同场景。

深度学习

目前，基于深度学习的场景文字识别主要包括两种方法，第一种是分为文字检测和文字识别两个阶段；第二种则是通过端对端的模型一次性完成文字的检测和识别。

1、文字检测

顾名思义，文字检测就是要检测到图片中文字所在的区域，其核心是区分文字和背景。常用的文字检测算法包括以下几种：

1）CTPN [1]

CTPN是ECCV 2016提出的一种文字检测算法，由Faster RCNN改进而来，结合了CNN与LSTM深度网络，其支持任意尺寸的图像输入，并能够直接在卷积层中定位文本行。

CTPN由检测小尺度文本框、循环连接文本框、文本行边细化三个部分组成，具体实现流程为：

• 使用VGG16网络提取特征，得到conv5­_3的特征图；
• 在所得特征图上使用3*3滑动窗口进行滑动，得到相应的特征向量；
• 将所得特征向量输入BLSTM，学习序列特征，然后连接一个全连接FC层；
• 最后输出层输出结果。

CTPN是基于Anchor的算法，在检测横向分布的文字时能得到较好的效果。此外，BLSTM的加入也进一步提高了其检测能力。

2）TextBoxes/TextBoxes++ [2,3]

TextBoxes和TextBoxes++模型都来自华中科技大学的白翔老师团队，其中TextBoxes是改进版的SSD，而TextBoxes++则是在前者的基础上继续扩展。

TextBoxes共有28层卷积，前13层来自于VGG-16(conv_1到conv4_3)，后接9个额外的卷积层，最后是包含6个卷积层的多重输出层，被称为text-box layers，分别和前面的9个卷积层相连。由于这些default box都是细长型的，使得box在水平方向密集在垂直方向上稀疏，从而导致该模型对水平方向上的文字检测结果较好。

TextBoxes++保留了TextBoxes的基本框架，只是对卷积层的组成进行了略微调整，同时调整了default box的纵横比和输出阶段的卷积核大小，使得模型能够检测任意方向的文字。

3）EAST [4]

EAST算法是一个高效且准确的文字检测算法，仅包括全卷积网络检测文本行候选框和NMS算法过滤冗余候选框两个步骤。

其网络结构结合了HyperNet和U-shape思想，由三部分组成：

• 特征提取：使用PVANet/VGG16提取四个级别的特征图；
• 特征合并：使用上采样、串联、卷积等操作得到合并的特征图；
• 输出层：输出单通道的分数特征图和多通道的几何特征图。

EAST算法借助其独特的结构和简练的pipline，可以检测不同方向、不同尺寸的文字且运行速度快，效率高。

2、文字识别

通过文字检测对图片中的文字区域进行定位后，还需要对区域内的文字进行识别。针对文字识别部分目前存在几种架构，下面将分别展开介绍。

1）CNN + softmax [5]

此方法主要用于街牌号识别，对每个字符识别的架构为：先使用卷积网络提取特征，然后使用N+1个softmax分类器对每个字符进行分类。具体流程如下图所示：

使用此方法可以处理不定长的简单文字序列（如字符和字母），但是对较长的字符序列识别效果不佳。

2）CNN + RNN + attention [6]

本方法是基于视觉注意力的文字识别算法。主要分为以下三步：

• 模型首先在输入图片上运行滑动CNN以提取特征；
• 将所得特征序列输入到推叠在CNN顶部的LSTM进行特征序列的编码；
• 使用注意力模型进行解码，并输出标签序列。

本方法采用的attention模型允许解码器在每一步的解码过程中，将编码器的隐藏状态通过加权平均，计算可变的上下文向量，因此可以时刻读取最相关的信息，而不必完全依赖于上一时刻的隐藏状态。

3）CNN + stacked CNN + CTC [7]

上一节中提到的CNN + RNN + attention方法不可避免的使用到RNN架构，RNN可以有效的学习上下文信息并捕获长期依赖关系，但其庞大的递归网络计算量和梯度消失/爆炸的问题导致RNN很难训练。基于此，有研究人员提出使用CNN与CTC结合的卷积网络生成标签序列，没有任何重复连接。

这种方法的整个网络架构如下图所示，分为三个部分：

• 注意特征编码器：提取图片中文字区域的特征向量，并生成特征序列；
• 卷积序列建模：将特征序列转换为二维特征图输入CNN，获取序列中的上下文关系；
• CTC：获得最后的标签序列。

本方法基于CNN算法，相比RNN节省了内存空间，且通过卷积的并行运算提高了运算速度。

3、端对端文字识别

使用文字检测加文字识别两步法虽然可以实现场景文字的识别，但融合两个步骤的结果时仍需使用大量的手工知识，且会增加时间的消耗，而端对端文字识别能够同时完成检测和识别任务，极大的提高了文字识别的实时性。

1）STN-ORC [8]

STN-OCR使用单个深度神经网络，以半监督学习方式从自然图像中检测和识别文本。网络实现流程如下图所示，总体分为两个部分：

• 定位网络：针对输入图像预测N个变换矩阵，相应的输出N个文本区域，最后借助双线性差值提取相应区域；
• 识别网络：使用N个提取的文本图像进行文本识别。

本方法的训练集不需要bbox标注，使用友好性较高；但目前此模型还不能完全检测出图像中任意位置的文本，需要在后期继续调整。

2）FOTS [9]

FOTS是一个快速的端对端的文字检测与识别框架，通过共享训练特征、互补监督的方法减少了特征提取所需的时间，从而加快了整体的速度。其整体结构如图所示：

• 卷积共享：从输入图象中提取特征，并将底层和高层的特征进行融合；
• 文本检测：通过转化共享特征，输出每像素的文本预测；
• ROIRotate：将有角度的文本块，通过仿射变换转化为正常的轴对齐的本文块；
• 文本识别：使用ROIRotate转换的区域特征来得到文本标签。

FOTS是一个将检测和识别集成化的框架，具有速度快、精度高、支持多角度等优点，减少了其他模型带来的文本遗漏、误识别等问题。

总结

本文参考前沿文献，总结了当前主流的OCR场景检测技术。相对来说，使用基于深度学习的端对端检测模型可以实现快速、准确的文字识别，且可以灵活的应用于倾斜、弯曲、褶皱变形等复杂场景。

通过对现有算法模型的细节调整，将成熟的文本识别模型集成化，即可实现工业场景中的OCR识别。

参考文献：

[1] Tian Z et al. Detecting text in natural image with connectionist text proposal network[C]//European conference on computer vision. Springer, Cham, 2016.

[2]Liao M et al. Textboxes: A fast text detector with a single deep neural network [C]//Thirty-First AAAI Conference on Artificial Intelligence. 2017.

[3]Liao M et al. Textboxes++: A single-shot oriented scene text detector[J]. IEEE transactions on image processing, 2018.

[4]Zhou X et al. EAST: an efficient and accurate scene text detector[C]// Proceedings of the IEEE conference on Computer Vision and Pattern Recognition. 2017.

[5]Goodfellow I J et al. Multi-digit number recognition from street view imagery using deep convolutional neural networks[J]. 2013.

[6]Deng Y et al. Image-to-markup generation with coarse-to-fine attention[C]// Proceedings of the 34th International Conference on Machine Learning-Volume 70. JMLR. org, 2017.

[7]Gao Y et al. Reading scene text with fully convolutional sequence modeling[J]. Neurocomputing, 2019.

[8]Bartz C et al. STN-OCR: A single neural network for text detection and text recognition[J]. arXiv preprint arXiv:1707.08831, 2017.

[9]Liu X et al. Fots: Fast oriented text spotting with a unified network [C]// Proceedings of the IEEE conference on computer vision and pattern recognition. 2018.
