CNC加工过程常见问题点及改善方法

原创
作者头像
UG数控编程
修改于 2020-03-04 01:57:54
修改于 2020-03-04 01:57:54
1.8K0
举报
文章被收录于专栏:UG数控编程UG数控编程

本文从生产实际出发,总结了CNC加工过程常见的问题点及改善方式,以及速度、进给量和切削深度三个重要因素在不同的应用范畴如何选用,供大家参考。 一、工件过切 原因: 1. 弹刀,刀具强度不够太长或太小,导致刀具弹刀。 2. 操作员操作不当。 3. 切削余量不均匀(如:曲面侧面留0.5,底面留0.15) 4. 切削参数不当(如:公差太大、SF设置太快等) 改善: 1. 用刀原则:能大不小、能短不长。 2. 添加清角程序,余量尽量留均匀,(侧面与底面余量留一致)。 3. 合理调整切削参数,余量大拐角处修圆。 4. 利用机床SF功能,操作员微调速度使机床切削达到最佳效果。 二、分中问题

原因: 1. 操作员手动操作时不准确。 2. 模具周边有毛刺。 3. 分中棒有磁。 4. 模具四边不垂直。 改善: 1. 手动操作要反复进行仔细检查,分中尽量在同一点同一高度。 2. 模具周边用油石或锉刀去毛刺在用碎布擦干净,最后用手确认。 3. 对模具分中前将分中棒先退磁(可用陶瓷分中棒或其它)。 4. 校表检查模具四边是否垂直(垂直度误差大需与钳工检讨方案)。 三、对刀问题 原因: 1. 操作员手动操作时不准确。 2. 刀具装夹有误。 3. 飞刀上刀片有误(飞刀本身有一定的误差)。 4. R刀与平底刀及飞刀之间有误差。 改善: 1. 手动操作要反复进行仔细检查,对刀尽量在同一点。 2. 刀具装夹时用风枪吹干净或碎布擦干净。 3. 飞刀上刀片要测刀杆、光底面时可用一个刀片。 4. 单独出一条对刀程序、可避免R刀平刀飞刀之间的误差。 四、撞机-编程

原因: 1. 安全高度不够或没设(快速进给G00时刀或夹头撞在工件上)。 2. 程序单上的刀具和实际程序刀具写错。 3. 程序单上的刀具长度(刃长)和实际加工的深度写错。 4. 程序单上深度Z轴取数和实际Z轴取数写错。 5. 编程时座标设置错误。 改善: 1. 对工件的高度进行准确的测量也确保安全高度在工件之上。 2. 程序单上的刀具和实际程序刀具要一致(尽量用自动出程序单或用图片出程序单)。 3. 对实际在工件上加工的深度进行测量,在程序单上写清楚刀具的长度及刃长(一般刀具夹长高出工件2-3MM、刀刃长避空为0.5-1.0MM)。 4. 在工件上实际Z轴取数,在程序单上写清楚。(此操作一般为手动操作写好要反复检查)。 五、撞机-操作员 原因: 1. 深度Z轴对刀错误·。 2. 分中碰数及操数错误(如:单边取数没有进刀半径等)。 3. 用错刀(如:D4刀用D10刀来加工)。 4. 程序走错(如:A7.NC走A9.NC了)。 5. 手动操作时手轮摇错了方向。 6. 手动快速进给时按错方向(如:-X 按 +X)。 改善: 1. 深度Z轴对刀一定要注意对刀在什么位置上。(底面、顶面、分析面等)。 2. 分中碰数及操数完成后要反复的检查。 3. 装夹刀具时要反复和程序单及程序对照检查后在装上。 4. 程序要一条一条的按顺序走。 5. 在用手动操作时,操作员自己要加强机床的操作熟练度。 6. 在手动快速移动时,可先将Z轴升高到工件上面在移动。 六、曲面精度 原因: 1. 切削参数不合理,工件曲面表面粗糙·。 2. 刀具刃口不锋利。 3. 刀具装夹太长,刀刃避空太长。 4. 排屑,吹气,冲油不好。 5. 编程走刀方式,(可以尽量考虑走顺铣)。 6. 工件有毛刺。现在在学习UG编程的朋友可以加度心老师QQ:1139746274领取UG资料。

改善: 1. 切削参数,公差,余量,转速进给设置要合理。 2. 刀具要求操作员不定期检查,不定期更换。 3. 装夹刀具时要求操作员尽量要夹短,刀刃避空不要太长。 4. 对于平刀,R刀,圆鼻刀的下切,转速进给设置要合理。 5. 工件有毛刺:根我们的机床,刀具,走刀方式有直接关系。所以我们要了解机床的性能,对有毛刺的边进行补刀。 七、崩刃 原因及改善: 1. 进给太快 --减慢到适合的进给速度 2. 切削开始时进给太快 --切削开始时减慢进给速度 3. 夹紧松(刀具) --夹紧 4. 夹紧松(工件) --夹紧 5. 刚性不足(刀具) --用允许的最短的刀,柄部夹的深一点,另外试下顺铣 6. 刀具的切削刃太尖 --改变脆弱的切削刃角,一次刃 7. 机床和刀柄刚性不足 --用刚性好的机床和刀柄 八、磨损 原因及改善: 1. 机台转速太快 --减慢,加足够的冷却液 2. 硬化材料 --用高级刀具、工具材料,增加表面处理方式 3. 切屑粘附 --改变进给速度,切屑大小或用冷却油或风枪清理切屑 4. 进给速度不当(太低) --增加进给速度,试下顺铣 5. 切削角度不合适 --改变为适当的切削角度 6. 刀具的一次后角太小 --改变成较大的后角 九、破坏

原因及改善: 1. 进给太快 --减慢进给速度 2. 切削量太大 --用较小的每刃切削量 3. 刃长和全长太大 --柄部夹的深一点,用短的刀,试一下顺铣 4. 磨损太大 --在初期再研磨 十、振纹 原因及改善: 1. 进给和切削速度太快 --修正进给和切削速度 2. 刚性不足(机床和刀柄) --用较好的机床和刀柄或改变切削条件 3. 后角太大 --改变成较小的后角,加工刃带(用油石磨一次刃) 4. 夹紧松 --夹紧工件 ◆ 考虑速度、进给量 速度、进给量和切削深度三个因素的相互关系是决定切削效果最重要的因素,不合适的进给量和速度常常导致生产量降低、工件质量差、刀具损坏大。 使用低速度范围用于: 高硬度材料 任性大的材料 难切削的材料 重切削 最小的刀具磨损 最长的刀具寿命 使用高速度范围用于 软质材料 较好的表面质量 较小的刀具外径 轻切削 脆性大的工件 手动操作 最大的加工效率 非金属材料 现在想学习UG编程的朋友可以加Q群:565120797

使用高进给量用于 重、粗切削 钢性结构 易加工材料 粗加工刀具 平面切削 低抗拉强度材料 粗齿铣刀 使用低进给量用于 轻加工,精切削 脆性结构 难加工材料 细小刀具 深立槽加工 高抗拉强度材料 精加工刀具

原创声明:本文系作者授权腾讯云开发者社区发表,未经许可,不得转载。

如有侵权,请联系 cloudcommunity@tencent.com 删除。

原创声明:本文系作者授权腾讯云开发者社区发表,未经许可,不得转载。

如有侵权,请联系 cloudcommunity@tencent.com 删除。

评论
登录后参与评论
暂无评论
推荐阅读
编辑精选文章
换一批
CNC加工中出现这些问题,你怎么处理?
3、对实际在工件上加工的深度进行测量,在程序单上写清楚刀具的长度及刃长(一般刀具夹长高出工件2-3MM、刀刃长避空为0.5-1.0MM)。
UG数控编程
2019/11/02
7550
CNC加工中出现这些问题,你怎么处理?
数控CNC加工中出现的工件过切,分中问题,对刀问题,撞机,编程这些问题如何解决?
数控CNC加工中出现的工件过切,分中问题,对刀问题,撞机,编程这些问题如何解决?
UG数控编程
2020/03/23
1.9K0
数控CNC加工中出现的工件过切,分中问题,对刀问题,撞机,编程这些问题如何解决?
UG编程基本操作及加工工艺
肄本章主要介绍UG编程的基本操作及相关加工工艺知识,读者学习完本章后将会对UG编程知识有一个总体的认识,懂得如何设置编程界面及编程的加工参数。另外,为了使读者在学习UG编程前具备一定的加工工艺基础,本章还介绍了数控加工工艺的常用知识。
用户7505898
2020/09/22
2K0
UG编程基本操作及加工工艺
平面铣削加工
数控编程、车铣复合、普车加工、Mastercam、行业前沿、机械视频,生产工艺、加工中心、模具、数控等前沿资讯在这里等你哦
lrglu
2023/11/20
4410
平面铣削加工
铰削加工中的问题及解决方法
数控编程、车铣复合、普车加工、Mastercam、行业前沿、机械视频,生产工艺、加工中心、模具、数控等前沿资讯在这里等你哦
lrglu
2024/07/10
1340
铰削加工中的问题及解决方法
铣刀的选择
数控编程、车铣复合、普车加工、行业前沿、机械视频,生产工艺、加工中心、模具、数控等前沿资讯在这里等你哦
lrglu
2023/09/04
2510
铣刀的选择
用加工中心如何加工深孔
数控编程、车铣复合、普车加工、行业前沿、机械视频,生产工艺、加工中心、模具、数控等前沿资讯在这里等你哦
lrglu
2023/09/06
4870
用加工中心如何加工深孔
数控车床一次装夹,应注意的6个问题
数控编程、车铣复合、普车加工、Mastercam、行业前沿、机械视频,生产工艺、加工中心、模具、数控等前沿资讯在这里等你哦
lrglu
2023/10/13
2870
数控车床一次装夹,应注意的6个问题
数控铣床切削加工工艺的四个技巧
数控编程、车铣复合、普车加工、行业前沿、机械视频,生产工艺、加工中心、模具、数控等前沿资讯在这里等你哦
lrglu
2023/02/24
8460
数控铣床切削加工工艺的四个技巧
数控车削内孔详解
数控编程、车铣复合、普车加工、Mastercam、行业前沿、机械视频,生产工艺、加工中心、模具、数控等前沿资讯在这里等你哦
lrglu
2023/12/12
1.5K0
数控车削内孔详解
立铣刀加工常见的问题
数控编程、车铣复合、普车加工、行业前沿、机械视频,生产工艺、加工中心、模具、数控等前沿资讯在这里等你哦
lrglu
2023/09/04
3280
立铣刀加工常见的问题
重型车床刀具及切削用量的选择
重型机械加工行业的特点是被加工件的尺寸很大,重量很重(有的可达上百吨),因此重型加工用卧式车床的回转直径可达到6米,立式车床更可达到10余米。与普通切削加工相比,由于重型切削加工具有切削深度大、切削速度低、进给速度慢等特点,因此其加工工艺与普通的机械切削加工工艺有很大不同,这些工艺问题包括刀具的选择、刀具的安装、切削用量的选择以及工件的装夹等各个方面。本文对重型车床切削加工不同加工阶段的特点分别作如下论述。
lrglu
2022/05/16
6760
重型车床刀具及切削用量的选择

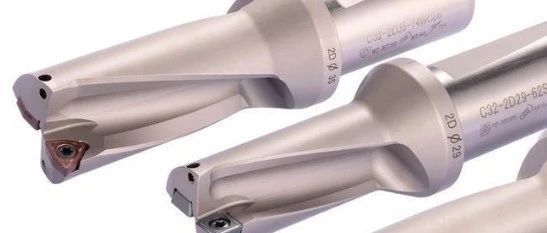

U钻-孔加工最常用的刀具之一!
数控编程、车铣复合、普车加工、行业前沿、机械视频,生产工艺、加工中心、模具、数控等前沿资讯在这里等你哦
lrglu
2023/02/24
9460
U钻-孔加工最常用的刀具之一!
CNC加工中心操机全过程,学数控必备!
机床在每次开机或机床按急停复位后,首先回机床参考零位(即回零),使机床对其以后的操作有一个基准位置。
UG数控编程
2020/03/06
2.2K0
CNC加工中心操机全过程,学数控必备!
使用cnc数控加工中心的八大基本操作步骤
 cnc数控加工中心的加工性能非常强大,应用范围广,但是在使用数控加工中心中有一些细节知识是需要我们加工人员所需要掌握的,小编总结了大量的资料,为大家详细分析使用数控加工中心需要熟悉的八大步骤,一起来看看,您是否忽略了这些:
UG数控编程
2020/03/02
4.6K0
使用cnc数控加工中心的八大基本操作步骤
加工中钻头老是崩刀、断刀怎么办?这样来解决
案列及解决方案 01 钻尖磨损 01 原因: 1.工件在钻头钻入力作用下工件会向下移动,钻头钻通后弹回. 2.机床刚性不足. 3.钻头材料不够结实. 4.钻头跳动太大. 5.夹持刚性不够,钻头滑动. 01 措施: 1.降低切削速度. 2.增加进给量 3.调整冷却方向(内冷) 4.增加一倒角 5.检查并调整好钻头的同轴度. 6.检查后角是否合理. 02 韧带崩刃 02 原因: 1.工件在钻头钻入力作用下工件会向下移动,钻头钻通后弹回. 2.机床刚性不足. 3.钻头材料不够结实. 4.钻头跳动太大.
UG数控编程
2021/05/06
1.7K0
加工中钻头老是崩刀、断刀怎么办?这样来解决
数控加工大师傅的9个加工秘笈,CNC加工必须要熟悉和了解的知识
开粗:在机床的最大负荷下,绝大部分情况应选用尽可能大的刀,尽可能大的的进刀量,尽可能快的进给。在同一把刀的情况下,进给与进刀量成反比。一般情况下,机床的负荷不是问题,选刀的原则主要依产品的二维角与三维弧是否过小来考虑。选好刀后,便定刀长,原则是刀长大于加工深度,大工件则要考虑夹头是否有干涉。
UG数控编程
2020/04/07
1.1K0
数控加工大师傅的9个加工秘笈,CNC加工必须要熟悉和了解的知识

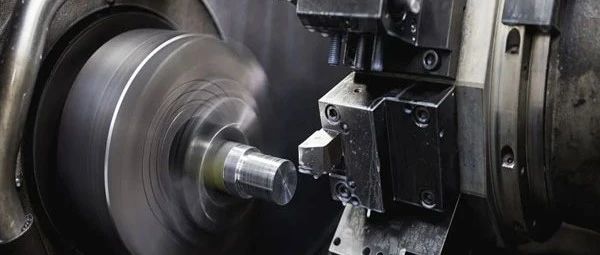

影响切断的因素分析
