Xilinx FPGA中HP HR HD bank分别是什么用途

作者头像
猫叔Rex
发布于 2022-03-30 12:53:10
发布于 2022-03-30 12:53:10
2.6K0
举报
文章被收录于专栏:科学计算科学计算

在开发FPGA绑定管脚时,经常会看到HP Bank、HR Bank和HD Bank,它们分别是什么意思?分别可以适用于哪些应用个?  

首先我们要明确一点,这几个概念都是在7系列之后才有的,其中7系列的FPGA中有HP Bank和HR Bank,UltraScale FPGA有HP Bank、HR Bank和HD Bank,但并不是一个FPGA中会同时包含HP/HR/HD Bank。

  • HP:High Performance
  • HR:High Range
  • HD:High Density

  HP Bank,从名字就可以看出来,应用于高性能也就是速度比较高的场景,比如DDR或者其它高速差分总线(不是gtx),由于速率比较高,Bank电压最高也只能到1.8V。

  HR Bank表示支持wider range of I/O standards,最高能够支持到3.3V的电压。

  HD Bank应用于低速I/O的场景,最高速率限制在250M以内,最高电压也是支持到3.3V

  Kintex UltraScale 和Virtex UltraScale中有HP Bank和HR Bank,Virtex UltraScale+系列中只有HP Bank,Zynq UltraScale+ MPSoC 和Kintex UltraScale+ 系列包含HP和HR Bank。

由于应用场景不同,支持的IO原语也有差异,下图是7系列FPGA HP Bank和HR Bank支持的特性:

下图是UltraScale系列FPGA HP Bank和HR Bank支持的特性:

HD Bank由于相对特殊一些,单独列了出来:

在UG575中也可以看到不同的FPGA中HR、HP和HD Bank的IO数量:

这里我们讲到了7系列和UltraScale系列,就顺便提一下UltraScale系列相对7系列的新的feature:

本文参与 腾讯云自媒体同步曝光计划,分享自微信公众号。
原始发表:2022-02-09,如有侵权请联系 cloudcommunity@tencent.com 删除

本文分享自 傅里叶的猫 微信公众号,前往查看

如有侵权,请联系 cloudcommunity@tencent.com 删除。

本文参与 腾讯云自媒体同步曝光计划  ,欢迎热爱写作的你一起参与!

评论
登录后参与评论
暂无评论
推荐阅读
编辑精选文章
换一批
​Xilinx UltraScale 介绍与产品选型
Xilinx 全新 16 纳米及 20 纳米 UltraScale™ 系列基于首款架构,不仅覆盖从平面到 FinFET 技术乃至更高技术的多个节点,同时还可从单片 IC 扩展至 3D IC。在 20 纳米技术领域,Xilinx 推出了首款 ASIC-Class 架构,不仅支持数百 Gb 级的系统性能,在全线路速度下支持智能处理,而且还可扩展至 Tb 和 Tf 级别。在 16 纳米工艺方面,UltraScale+ 系列将全新存储器、3D-on-3D 和多处理 SoC (MPSoC) 技术进行完美结合,可实现领先一代的价值。
FPGA开源工作室
2021/03/30
1.4K0
​Xilinx UltraScale 介绍与产品选型
【Vivado那些事儿】FPGA如何计算上拉及下拉强度
要计算内部上拉或下拉强度,需要从器件 DC 及 AC 开关特性数据手册获得 Irpu(最大值)或 Irpd(最大值)。
碎碎思
2022/03/11
7500
ZYNQ MPSOC浅说

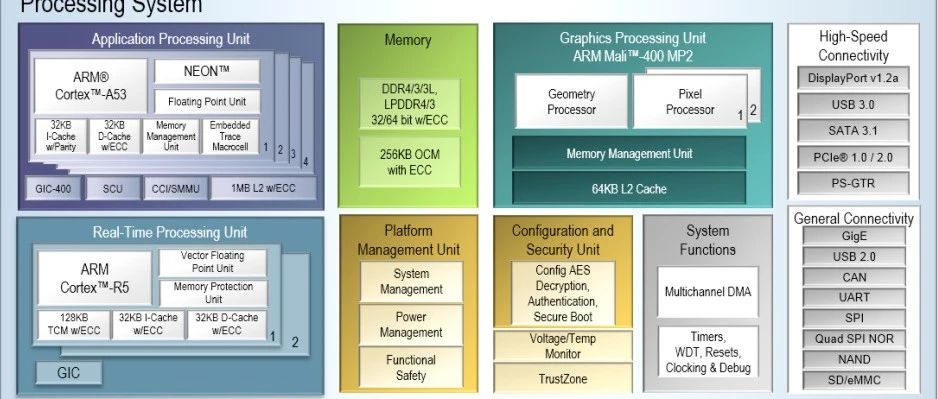

Zynq UltraScale+ MPSoC PL 部分等价于 FPGA。简化的 FPGA 基本结构由 6 部分组成,分别为可编程输入/输出单元、基本可编程逻辑单元、嵌入式块RAM、丰富的布线资源、底层嵌入功能单元和内嵌专用硬核等。
FPGA开源工作室
2024/07/06
3650
ZYNQ MPSOC浅说
Xilinx芯片太贵,我选择国产替代!聊聊国产FPGA芯片选型
最近公司在进行FPGA国产化方案的准备工作,正在做市场的调研,也约了国内几家FPGA厂商的市场工程师来交流。
单片机点灯小能手
2022/05/19
3.6K0
Xilinx芯片太贵,我选择国产替代!聊聊国产FPGA芯片选型
FPGA上电时序
因为ZYNQ 的 PS 和 PL 部分的电源有上电顺序的要求,在电路设计中,按照ZYQN 的电源要求设计,上电依次为1.0V -> 1.8V -> 1.5 V -> 3.3V -> VCCIO,下图为电源的电路设计:
瓜大三哥
2020/09/04
3.6K0
FPGA上电时序
FPGA Xilinx Zynq 系列(三)
今天给大侠带来FPGA Xilinx Zynq 系列第三篇,本篇内容目录简介如下:
FPGA技术江湖
2020/12/30
1.1K0
原来ZYNQ的硬件设计如此简单!

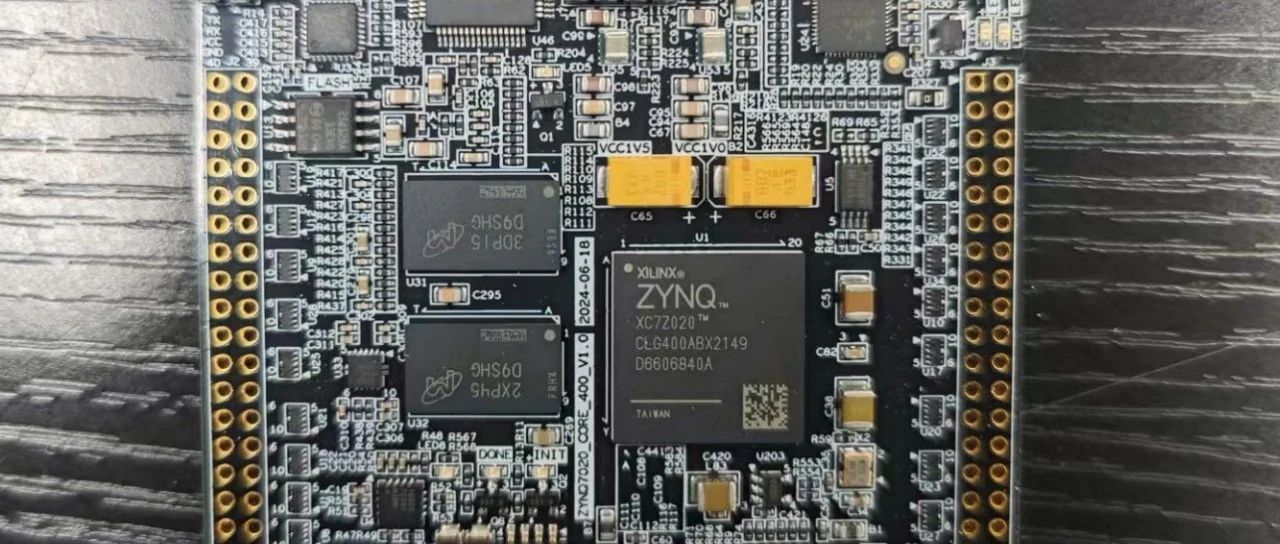

哈喽,大家好,去年5月份曾经发表过一篇关于ZYNQ核心板介绍的文章(ZYNQ核心板用户手册),当时该板卡存在有一些设计错误,后面博主针对这些设计错误进行了更正,重新优化了一版新的设计,其中比较大的改动为更换了板卡的核心芯片,由原来的 XC7Z020-2CLG484I 更换为 XC7Z020-2CLG400I ,因此将这两个板卡当做两个独立型号的产品。这篇文章对这个新的板卡进行一次全面的介绍 ,后期将开通购买渠道。
