WPF|快速添加新手引导功能（支持MVVM）

沙漠尽头的狼

发布于 2022-06-13 04:43:19

2.6K00

代码可运行

文章被收录于专栏：Dotnet9Dotnet9

运行总次数：0

代码可运行

阅读导航

前言

案例一
案例二
案例三（本文介绍的方式）

如何使用？
控件如何开发的？
总结

1. 前言

案例一

站长分享过眾尋大佬的一篇 WPF 简易新手引导一文，新手引导的效果挺不错的，如下图：

该文给出的代码未使用 MVVM 的开发方式，提示框使用的用户控件、蒙版窗体样式与后台代码未分离，但给大家分享了开发新手引导功能的一个参考。

案例二

开源项目 AIStudio.Wpf.Controls，它的新手引导效果如下：

此开源项目也有参考上文（WPF 简易新手引导），并且重构为 MVVM 版本，方便绑定使用。

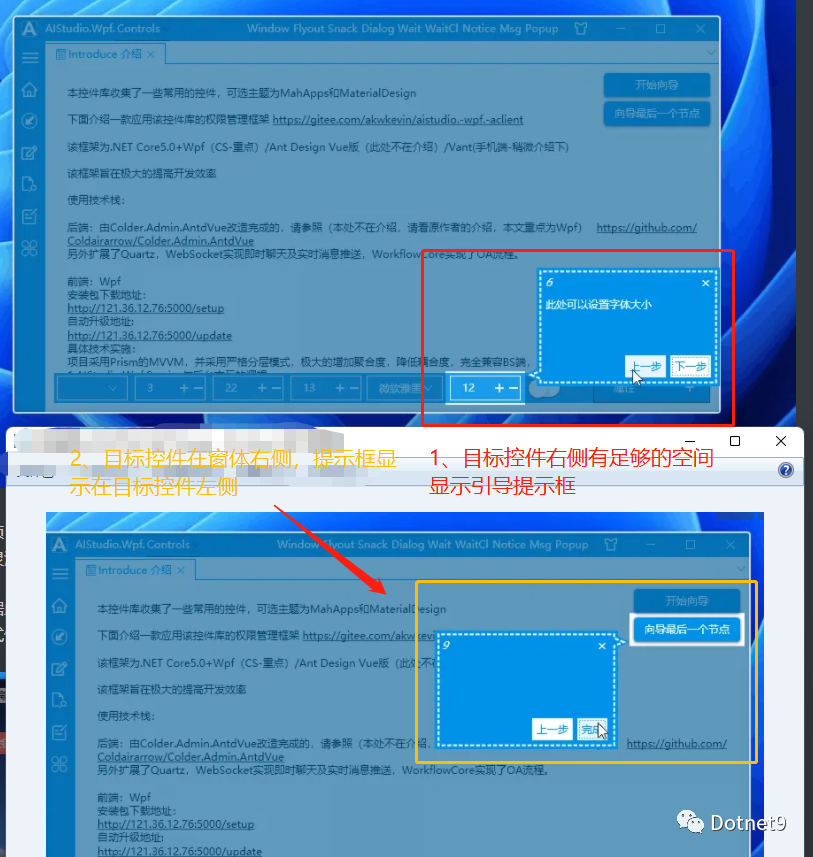

并且提示框显示的位置还跟随目标控件在主窗体中的位置灵活变换，不至于显示在蒙版窗体之外，如下图所示：

当目标控件右侧空间足够显示引导提示框时，引导提示框就显示在目标控件右侧；在右侧空间不足时，则将引导提示框显示在目标控件左侧：

案例三（本文介绍的方式）

站长根据上面的开源项目 AIStudio.Wpf.Controls 做了一个自己的版本 Dotnet9WPFControls，去掉了上一步按钮、增加标题绑定、下一步按钮内容绑定、提示框样式修改等，效果如下：

后面段落就介绍怎么使用 Dotnet9WPFControls 添加新手引导功能，并简单提及这个自定义控件的开发细节，主要原理还是看上文 WPF 简易新手引导哈。

希望对有需要给自己的项目添加新手引导功能的朋友有一定帮助，通过此文你也能修改出满足自己需求的效果。

2. 如何使用？

2.1 创建一个WPF项目

使用 .NET 6|7 创建一个名为 "NewbieGuideDemo" 的 WPF 解决方案：

2.2 引入nuget包

添加Nuget包1：Dotnet9WPFControls

该包提供引导控件及其样式，记得勾选“包括预发行版”，然后点击安装。

添加Nuget包2：Prism.DryIoc

使用该包，主要是使用 Prism 封装的一些 MVVM、IOC 功能，方便协助开发。

添加上述两个Nuget包后，项目工程文件定义如下：

<Project Sdk="Microsoft.NET.Sdk">

  <PropertyGroup>
    <OutputType>WinExe</OutputType>
    <TargetFramework>net6.0-windows</TargetFramework>
    <Nullable>enable</Nullable>
    <UseWPF>true</UseWPF>
  </PropertyGroup>

  <ItemGroup>
    <PackageReference Include="Dotnet9WPFControls" Version="0.1.0-preview.2" />
    <PackageReference Include="Prism.DryIoc" Version="8.1.97" />
  </ItemGroup>

</Project>

2.3 添加样式文件

打开 App.xaml 文件，引入 Dotnet9WPFControls 默认主题文件：

<prism:PrismApplication
    x:Class="NewbieGuideDemo.App"
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    xmlns:prism="http://prismlibrary.com/">
    <prism:PrismApplication.Resources>

        <ResourceDictionary>
            <ResourceDictionary.MergedDictionaries>
                <ResourceDictionary Source="pack://application:,,,/Dotnet9WPFControls;component/Themes/Dotnet9WPFControls.xaml" />
            </ResourceDictionary.MergedDictionaries>
        </ResourceDictionary>
    </prism:PrismApplication.Resources>
</prism:PrismApplication>

注意上面的根节点 <prism:PrismApplication />，同时修改App.xaml.cs文件，这里不做过多说明，具体使用请参考 Prism：

using Prism.DryIoc;
using Prism.Ioc;
using System.Windows;

namespace NewbieGuideDemo
{
    public partial class App : PrismApplication
    {
        protected override void RegisterTypes(IContainerRegistry containerRegistry)
        {
        }

        protected override Window CreateShell()
        {
            return Container.Resolve<MainWindow>();
        }
    }
}

2.4 定义引导信息

给主窗体 MainWindow 添加一个 ViewModel 类：MainWindowViewModel.cs：

using Dotnet9WPFControls.Controls;
using Prism.Mvvm;
using System.Collections.Generic;

namespace NewbieGuideDemo
{
    public class MainWindowViewModel : BindableBase
    {
        private GuideInfo? _guide;

        public GuideInfo Guide =>
            _guide ??= new GuideInfo("快速添加新手引导", "这样添加新手引导，或许比较优雅");

        public List<GuideInfo> Guides => new() {Guide};
    }
}

在上面的 ViewModel 中，定义了一个引导属性 Guide，这个属性是与提示框绑定展示：

第一个参数定义了引导提示框的标题 “快速添加新手引导”
第二个参数定义了引导提示框的提示内容 “这样添加新手引导，或许比较优雅”

第二个属性 Guides, 是一个引导信息列表，可绑定多个引导信息，点击按钮即会查看下一个引导，本示例为了演示，只写了一个引导。

2.5 界面绑定引导信息

先贴上 MainWindow.xaml 所有代码：

<Window
    x:Class="NewbieGuideDemo.MainWindow"
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
    xmlns:prism="http://prismlibrary.com/"
    xmlns:i="http://schemas.microsoft.com/xaml/behaviors"
    xmlns:dotnet9="https://dotnet9.com"
    xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
    Title="Dotnet9 WPF新手引导功能" Width="800" Height="450"
    prism:ViewModelLocator.AutoWireViewModel="True"
    AllowsTransparency="True" Background="Transparent" WindowStyle="None"
    WindowStartupLocation="CenterScreen"
    mc:Ignorable="d">
    <Window.Resources>
        <dotnet9:BindControlToGuideConverter x:Key="BindControlToGuideConverter" />
    </Window.Resources>
    <Border
        Background="White" BorderBrush="#ccc" BorderThickness="1" MouseLeftButtonDown="Border_MouseDown">
        <Grid>
            <Button HorizontalAlignment="Center" VerticalAlignment="Center" Content="点击测试新手引导">
                <dotnet9:GuideHelper.GuideInfo>
                    <MultiBinding Converter="{StaticResource BindControlToGuideConverter}">
                        <Binding RelativeSource="{RelativeSource Self}" />
                        <Binding Path="Guide" />
                    </MultiBinding>
                </dotnet9:GuideHelper.GuideInfo>
                <i:Interaction.Triggers>
                    <i:EventTrigger EventName="Click">
                        <i:ChangePropertyAction PropertyName="Display" TargetName="GuideControl" Value="True" />
                    </i:EventTrigger>
                </i:Interaction.Triggers>
            </Button>

            <dotnet9:GuideControl x:Name="GuideControl" Guides="{Binding Guides}">
                <i:Interaction.Triggers>
                    <i:EventTrigger EventName="Loaded">
                        <i:ChangePropertyAction PropertyName="Display" Value="True" />
                    </i:EventTrigger>
                </i:Interaction.Triggers>
            </dotnet9:GuideControl>
        </Grid>
    </Border>
</Window>

下面快速过一遍。

2.5.1 引入的命名空间说明

看上面的代码，引入了 dotnet9 和 prism、i三个命名空间：

dotnet9 命名空间

引入引导控件 GuideControl 及转换器 BindControlToGuideConverter。

prism 命名空间

主要用途在 prism:ViewModelLocator.AutoWireViewModel="True" 这句代码，将视图 MainWindow.xaml 与 MainWindowViewModel.cs进行绑定，有兴趣可以看 Prism 源码，了解视图是如何发现ViewModel的约定规则。

i 命名空间

主要用此命名空间下的触发器，事件触发属性更改。

2.5.2 几处关键代码简单说明

上面代码贴的是引导控件（自定义控件）的使用方式（站长注：Dotnet9WPFControls 中还有引导窗体的方式，本文不做说明，要不然太占篇幅了，请查看控件Demo GuideWindowView)。

a: 将引导控件加到容器最上层

先关注后面的几行代码：

<Grid>
    <!--这里省略业务控件布局-->
    <dotnet9:GuideControl x:Name="GuideControl" Guides="{Binding Guides}">
        <i:Interaction.Triggers>
            <i:EventTrigger EventName="Loaded">
                <i:ChangePropertyAction PropertyName="Display" Value="True" />
            </i:EventTrigger>
        </i:Interaction.Triggers>
    </dotnet9:GuideControl>
</Grid>

将引导控件加到 Grid 容器最后，意图是让引导控件显示在所有控件的最上层（同一层级添加了多个控件，如果位置重叠，那么后加入的控件会显示在先添加的控件上方，呈现遮挡效果）；
绑定了前面 MainWindowViewModel 中定义的引导信息列表 Guides，点击下一步按钮（本文显示为我知道了）时，会按列表添加顺序切换引导信息；
使用 i:Interaction.Triggers实现控件加载完成时，自动显示引导提示信息，见上面的示例三效果；

b：绑定目标控件与引导属性

目标控件的引导属性与目标控件引用绑定，引导界面显示时通过目标控件计算出目标控件的位置和大小，准确将目标控件标识出来，引导提示框定位也才能正确设置：

<dotnet9:BindControlToGuideConverter x:Key="BindControlToGuideConverter" />

<Button HorizontalAlignment="Center" VerticalAlignment="Center" Content="点击测试新手引导">
    <dotnet9:GuideHelper.GuideInfo>
        <MultiBinding Converter="{StaticResource BindControlToGuideConverter}">
            <Binding RelativeSource="{RelativeSource Self}" />
            <Binding Path="Guide" />
        </MultiBinding>
    </dotnet9:GuideHelper.GuideInfo>
    <i:Interaction.Triggers>
        <i:EventTrigger EventName="Click">
            <i:ChangePropertyAction PropertyName="Display" TargetName="GuideControl" Value="True" />
        </i:EventTrigger>
    </i:Interaction.Triggers>
</Button>

如上代码引入 BindControlToGuideConverter 转换器, 该转换器是个黏合类，将目标控件的引用添加到引导对象上，转换器具体定义如下：

public class BindControlToGuideConverter : IMultiValueConverter
{
    public object? Convert(object[] values, Type targetType, object parameter, CultureInfo culture)
    {
        if (values.Length < 2)
        {
            return null;
        }

        var element = values[0] as FrameworkElement;
        var guide = values[1] as GuideInfo;
        if (guide != null)
        {
            guide.TargetControl = element;
        }

        return guide;
    }

    public object[] ConvertBack(object value, Type[] targetTypes, object parameter, CultureInfo culture)
    {
        throw new NotImplementedException();
    }
}

目标控件的引用赋值给引导对象的 TargetControl 属性。

Demo代码完毕，直接运行项目，效果如下，源码在这 NewbieGuideDemo：

3. 控件如何开发的？

关于原理，WPF 简易新手引导这篇介绍的不错，可以先看看。

关于本示例的实现方式，暂时不做太多说明，详细请直接查看源码 Dotnet9WPFControls，本文后半截大概提一下。

代码组织结构如下：

GuideInfo：定义引导信息类，如标题、内容、下一步按钮显示内容。
GuideHintControl：引导提示框控件，显示引导标题、引导内容、下一步按钮，即 GuideInfo 绑定的控件。
GuideControl：引导控件，用于目标控件无法获取到自己的窗体这种（即无法获取在窗体中的位置），比如您开发的程序为第三方程序插件这种，上面的代码即是使用此引导控件实现的效果。
GuideWindow：引导窗体，GuideControl 引导控件的相互补充。
GuideControlBase：引导控件辅助类
BindControlToGuideConverter：引导信息与引导的目标控件绑定转换器
GuideHelper：引导帮助类，绑定目标控件的引导信息使用，外加一个显示引导窗体的静态命令。
Guide.xaml：定义引导遮罩层(GuideControl 和 GuideWindow)、引导提示框(GuideHintControl)样式的资源文件，定义外观请改这个文件

重点：

a) GuideControlBase

GuideControlBase 是 GuideControl 和 GuideWindow 的辅助类，因为这两个类实现的功能是类似的，所以封装大部分功能在 GuideControlBase 中，比如将目标控件区域从遮罩层 Clip 出来，并将 GuideHintControl 提示框控件添加到遮罩层之上，显示出新手引导的效果。

b) GuideControl 和 GuideWindow

GuideControl 是用于显示在包含目标控件的容器内使用的，GuideControl放置的容器不一定是目标控件的直接容器，可以有嵌套，比如目标控件在ListBox子项ListBoxItem内，而引导控件GuideControl可以在ListBox的外层容器之上；

GuideWindow 用于贴在目标控件所在的窗体上，GuideWindow 作为目标控件窗体的子窗体，Show()在目标控件窗体上，不能使用ShowDialog()的方式（为啥？ShowDialog()会使除引导窗体之外的窗体处于无效状态（disable））。

这两种方式（GuideControl 和 GuideWindow）总体呈现效果是一样的，目标控件所在的窗体是自定义窗体，Demo能正常显示下面的效果，普通窗体需要对目标控件 Clip 的位置和提示框的位置进行偏移处理，修改位置见 GuideControl 和 GuideWindow的方法 ShowGuide(FrameworkElement? targetControl, GuideInfo guide)。

控件带的两个新手引导Demo如下：

新手引导Demo一

GuideControl方式，站长推荐，即以控件的方式显示新手引导，点击看代码：
