Ceph简介

thierryzhou

修改于 2022-11-08 07:56:49

2K1

文章被收录于专栏：Thierry的云原生分享Thierry的云原生分享

Ceph简介

什么是分布式存储

与集中式存储相反，分布式存储通常采用存储单元集群的形式，并具有在集群节点之间进行数据同步和协调的机制。分布式存储最初是由Google提出的，其目的是通过廉价服务器解决大规模，高并发情况下的Web访问问题。

分布式存储具有几个优点：

可扩展性-支持通过在系统中添加或删除存储单元来水平扩展存储系统。
冗余-在多台服务器之间存储相同数据的复制，以实现高可用性，备份和灾难恢复目的。
节省成本 -可以使用更便宜的商品服务器以低成本存储大量数据。
性能-在某些情况下，性能比单个服务器更好，例如，它可以将数据存储在离其使用者更近的位置，或者允许大规模并行访问大文件。

起源

Ceph项目最早起源于Sage就读博士期间发表的，并随后贡献给开源社区。在经过了数年的发展之后，目前已得到众多云计算厂商的支持并被广泛应用。RedHat及OpenStack都可与Ceph整合以支持虚拟机镜像的后端存储。但是在2014年OpenStack火爆的时候、Ceph并不被很多人所接受。当时Ceph并不稳定（Ceph发布的第四个版本 Dumpling v0.67），而且架构新颖，复杂，当时人们对Ceph在生产落地如何保障数据的安全，数据的一致性存在怀疑。

随着OpenStack的快速发展，越来越多的人使用Ceph作为OpenStack的底层共享存储，Ceph在中国的社区也蓬勃发展起来。近两年OpenStack火爆度不及当年，借助于云原生尤其是Kubernetes技术的发展，作为底层存储的基石，Ceph再次发力，为Kubernets有状态化业务提供了存储机制的实现。

优点

高性能undefineda. 摒弃了传统的集中式存储元数据寻址的方案，采用CRUSH算法，数据分布均衡，并行度高。undefinedb. 考虑了容灾域的隔离，能够实现各类负载的副本放置规则，例如跨机房、机架感知等。undefinedc. 能够支持上千个存储节点的规模，支持TB到PB级的数据。
高可用性undefineda. 副本数可以灵活控制。undefinedb. 支持故障域分隔，数据强一致性。undefinedc. 多种故障场景自动进行修复自愈。undefinedd. 没有单点故障，自动管理。
高可扩展性undefineda. 去中心化。undefinedb. 扩展灵活。undefinedc. 随着节点增加而线性增长。
特性丰富undefineda. 支持三种存储接口：块存储、文件存储、对象存储。undefinedb. 支持自定义接口，支持多种语言驱动。

服务架构

一个 Ceph 存储集群至少需要一个 Ceph Monitor（监视器）、Ceph Manager（管理器）和 Ceph OSD（对象存储守护进程）。

Monitors

Ceph Monitor (ceph-mon) 通过维护包括监视器表(MonMap)、管理表(MGRMap)、OSD表(OSDMap)等组件状态表的保障集群正常运行。ceph-osd 相互之间协调工作时，需要从 ceph-mon 中获取这些表的信息。ceph-mon 还负责管理 ceph-osd 和客户端之间的身份验证。一个Ceph集群为了保证冗余和高可用性通常需要至少三个监视器，它们之间通过Paxos同步数据。

Managers

Ceph Manager (ceph-mgr) 负责跟踪运行时指标和 Ceph 集群的当前状态，包括存储利用率、当前性能指标、集群报警和系统负载等。ceph-mon 和 ceph-mgr 协调配合共同维持集群稳定。高可用性通常需要至少两个管理器。

OSDS

Ceph OSD（ceph-osd）全称是Object Storage Device，负责包括处理数据复制、恢复、重新平衡在内的实际数据存储工作，并且一个 OSD 检查可以通过检查其他 OSD 的心跳的方式将其他 OSD 的异常状态上报给 MON。一个Ceph集群一般都有很多个OSD。

逻辑架构

Ceph 将数据作为对象存储在逻辑存储池中。使用 CRUSH算法，Ceph 计算出哪个归置组应该包含该对象，并进一步计算出哪个 Ceph OSD Daemon 应该存储该归置组。CRUSH 算法使 Ceph 存储集群能够动态扩展、重新平衡和恢复。

RADOS：由自我修复、自我管理、智能存储节点组成的可靠、自主、分布式对象存储。

LIBRADOS： Ceph 供的外部访问的对象存储 API，允许客户端通过此 API 访问Ceph集群完成文件的读写工作，支持 C、C++、Java、Python、Ruby 和 PHP 等多种语言。

用户可以基于自己的业务需要直接 LIBRADOS API 的基础上，开发自己需要的存储业务。社区在 LIBRADOS API 开发了三种成熟的存储产品：块存储、分布式文件存储系统、对象存储。

RADOSGW(Rados Gateway)

基于LIBRADOS API构建的兼容了 s3 和 Swift 协议的 RESTful 网关。

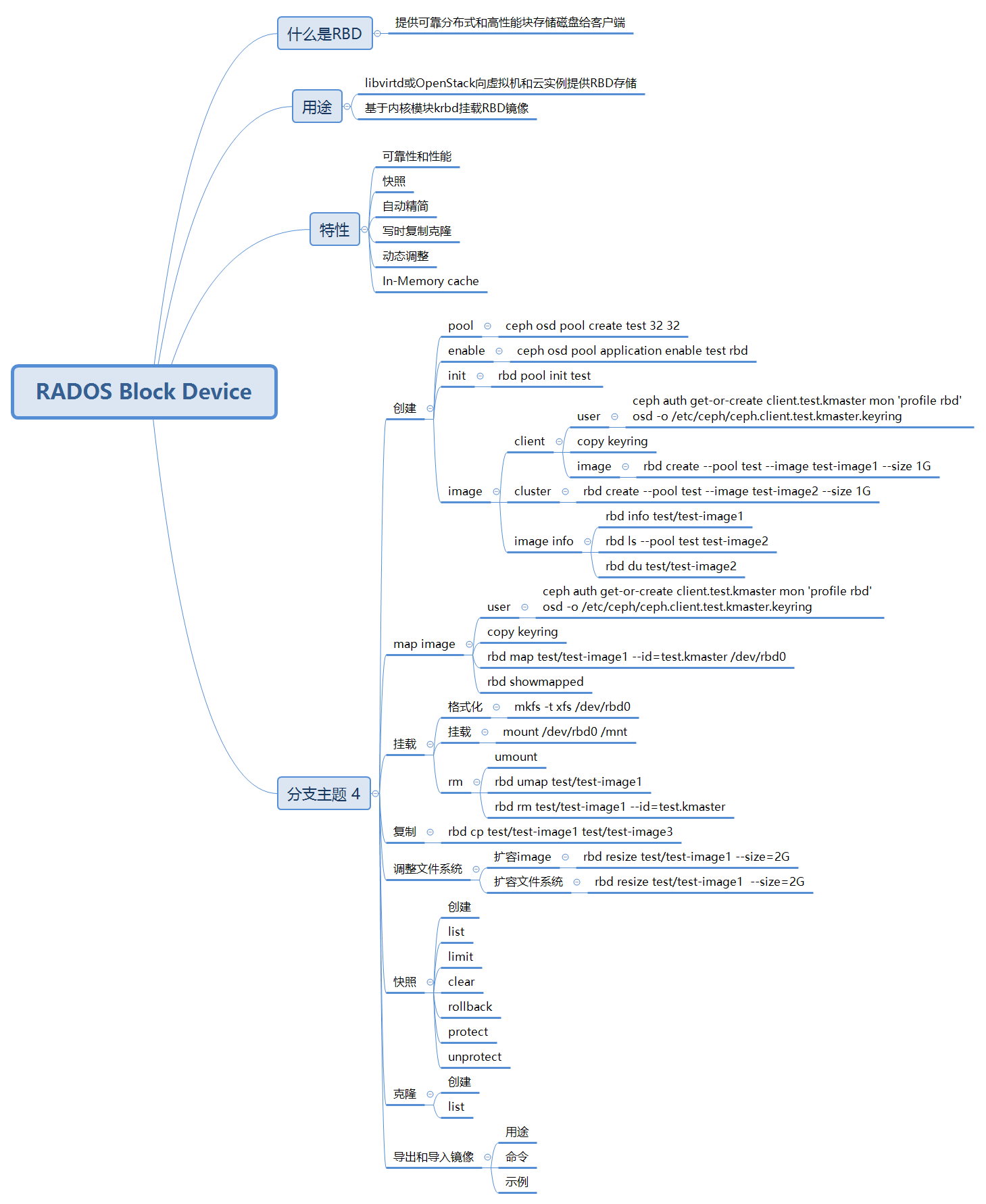

RBD(Rados Block Device)

基于LIBRADOS API构建的，使用了Linux内核client和QEMU/KVM驱动程序的分布式块存储设备。

CEPHFS(Ceph FileSystem)

基于LIBRADOS API构建的，符合POSIX标准的分布式文件系统。Ceph 文件系统需要至少指定一个metadata存储池和一个data存储池，并且Ceph 文件系统需要集群至少有一个Metadata服务。

Ceph逻辑组件

Object

Ceph 最底层的存储单元是 Object 对象，每个 Object 包含元数据和原始数据。

PG

PG 全称 Placement Grouops，是一个逻辑的概念，一个 PG 包含多个 OSD。引入 PG 这一层其实是为了更好的分配数据和定位数据。

CRUSH

CRUSH 是 Ceph 使用的数据分布算法，类似一致性哈希，让数据分配到预期的地方。

文件存储

不管是来自 Ceph 块设备、 Ceph 对象存储、 Ceph 文件系统、还是基于 librados 的自定义存储，将数据存储到 Ceph 集群上的步骤大致相同，大概可以归纳为Ceph客户端将数据存放在存储对象中，存储对象经过Ceph集群处理被发送给了 OSD ，由 OSD 将对象持久化到磁盘上。

Ceph OSD 在扁平的命名空间内把所有数据存储为对象（也就是没有目录层次）。对象包含一个标识符、二进制数据、和由名字/值对组成的元数据，元数据语义完全取决于 Ceph 客户端。例如， CephFS 用元数据存储文件属性，如文件所有者、创建日期、最后修改日期等等。

IO流程

client 创建 cluster handler。
client 读取配置文件。
client 连接上 monitor，获取集群 map 信息。
client 读写 io 根据 crshmap 算法请求对应的主 osd 数据节点。
主 osd 数据节点同时写入另外两个副本节点数据。
等待主节点以及另外两个副本节点写完数据状态。
主节点及副本节点写入状态都成功后，返回给 client，io 写入完成。

File 用户需要读写的文件。File->Object 映射：undefineda. ino (File 的元数据，File 的唯一 id)。undefinedb. ono(File 切分产生的某个 object 的序号，默认以 4M 切分一个块大小)。undefinedc. oid(object id: ino + ono)。
Object 是 RADOS 需要的对象。Ceph 指定一个静态 hash 函数计算 oid 的值，将 oid 映射成一个近似均匀分布的伪随机值，然后和 mask 按位相与，得到 pgid。Object->PG 映射：undefineda) hash(oid) & mask-> pgid 。undefinedb) mask = PG 总数 m(m 为 2 的整数幂)-1 。
PG(Placement Group),用途是对 object 的存储进行组织和位置映射, (类似于 redis cluster 里面的 slot 的概念) 一个 PG 里面会有很多 object。采用 CRUSH 算法，将 pgid 代入其中，然后得到一组 OSD。PG->OSD 映射：undefineda) CRUSH(pgid)->(osd1,osd2,osd3) 。
