大家好,又见面了,我是你们的朋友全栈君。

5V升压充电21V五节锂电池升压充电管理芯片 HU5911是一款工作于2.7V到6.5V的PFM升压型多节电池充电控制集成电路。 HU5911采用恒流和准恒压模式(Quasi-CVTM)对电池进行充电管理,内部集成有基准电压源,电感电流检测单元,控制电路和片外场效应晶体管驱动电路等,具有外部元件少,电路简单等优点。 当接通输入电源后,HU5911进入充电状态,控制片外N沟道MOSFET导通,电感电流上升,当上升到外部电流检测电阻设置的上限时,片外N沟道MOSFET截止,电感电流下降,电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时,片外N沟道MOSFET再次导通,如此循环。当FB管脚电压第一次达到内部设置的1.205V(典型值)时,HU5911进入准恒压充电模式,以较小电流对电池充电。只有当FB管脚电压第二次达到1.205V时,充电过程才结束,片外N沟道MOSFET保持截止状态。当FB管脚电压下降到再充电阈值时,HU5911再次进入充电状态。HU5911最高工作频率可达1MHz,工作温度范围从-40℃到+85℃。 当电池电压低于输入电压或电池短路时,HU5911在片外N沟道MOSFET和P沟道MOSFET的共同作用下,用较小电流继续对电池充电,对电池起到保护作用。 其他功能包括CMOS状态指示输出端等。 HU5911采用8管脚的SOP8封装。

应用:

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
多节电池充电控制
适用于锂电池,磷酸铁锂电池和铅酸电池等充电控制应用
各种小家电
POS 机,音响
独立充电器

特点:

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
输入电压范围:2.7V 到 6.5V
工作电流:280微安@VIN=5V
电感电流检测
高达1MHz开关频率
准恒压充电模式补偿电池内阻和电池连接线电阻产生的电压损失
自动再充电功能
高达35W输出功率
当电池电压低于输入电压或者电池短路时,以较小电流充电
可以较大范围适应输入电源的带载能力
芯片使能输入端
电池端过压保护
状态指示输出
工作温度范围:-40℃到858管脚SOP8封装
产品无铅,满足rohs指令要求,不含卤素

版权声明:本文内容由互联网用户自发贡献,该文观点仅代表作者本人。本站仅提供信息存储空间服务,不拥有所有权,不承担相关法律责任。如发现本站有涉嫌侵权/违法违规的内容, 请发送邮件至 举报,一经查实,本站将立刻删除。

发布者:全栈程序员栈长,转载请注明出处:https://javaforall.cn/188192.html原文链接:https://javaforall.cn

本文参与 腾讯云自媒体同步曝光计划,分享自作者个人站点/博客。
原始发表:2022年9月28日 ,如有侵权请联系 cloudcommunity@tencent.com 删除

本文分享自 作者个人站点/博客 前往查看

如有侵权,请联系 cloudcommunity@tencent.com 删除。

本文参与 腾讯云自媒体同步曝光计划  ,欢迎热爱写作的你一起参与!

评论
登录后参与评论
暂无评论
推荐阅读
编辑精选文章
换一批
5V升压8.4V,5V转8.4V电路图FS5282芯片做锂电池充电IC短路保护
FS5282作为一款专为多串锂电池或磷酸铁锂电池设计的升压充电管理集成电路,凭借其高效、灵活、稳定的特性,在便携式设备、储能系统、电动工具等领域展现出显著优势。其核心设计理念是通过集成化方案简化外围电路,同时支持5V供电升压至多串电池所需电压,极大降低了系统设计的复杂度与成本。以下从工作原理、功能特性、应用设计及市场价值四个维度展开深度解析。FS5282是一款可使用5V供电升压充多串锂电池的集成管理电路。FS5282非电池或磷酸铁锂电池充电管理,外置 NMOS 和根据充电电流大小选择不同功率 MOS,外围元用简单。FS5282 具用涓流、恒流、恒压充电模 式,非常适合锂电池或磷酸铁锂电池的充电。恒压充电值由外部分压电阻网络设置,恒流充电值通过外部检流电阻阻值设置。对于深度放电的电池,电池电压低于涓流充电阀值时用设置恒流充电时的 15%对电池涓流充电。在恒压充电阶段,充电电流逐渐减小,当充电电流减小到恒流充电的 10%时判定为电池充饱。常适合对多串锂件少应输入电压 4.5V-6V恒压充电值由外部分压电阻设定SOP8 封装升压充电转换效率恒流充电值由外部检流电阻设定外置功率 MOS 升压开关频率 250KHz充电状态和充饱指示状态软启动功能工作温度-40℃到+85℃采用常用的产品无铅、无卤元素,满足 RoHS90%⚫ 输入自适应功能唱戏机 扩音器 蓝牙音响POS 机 电动工具 各类多串锂电池应用产品 FS5282
泛海微电
2025/04/24
1400
锂电池升压IC_锂电池充电升压芯片
锂电池常规的供电电压范围是3V-4.2V之间,标称电压是3.7V。锂电池具有宽供电电压范围,需要进行降压或者升压到固定电压值,进行恒压输出,同时根据输出功率的不同,(输出功率=输出电压乘以输出电流)。不同的输出电流大小,合适很佳的芯片电路也是不同。
泛海微电
2023/04/17
5850
锂电池升压IC_锂电池充电升压芯片
锂电池常规的供电电压范围是3V-4.2V之间,标称电压是3.7V。锂电池具有宽供电电压范围,需要进行降压或者升压到固定电压值,进行恒压输出,同时根据输出功率的不同,(输出功率=输出电压乘以输出电流)。不同的输出电流大小,合适很佳的芯片电路也是不同。
全栈程序员站长
2022/11/10
1.8K0
锂电池升压IC_锂电池充电升压芯片
AP6934 PWM降压型 恒流恒压 三节锂电池充电管理芯片
AP6934是PWM降压型锂电池充电管理芯片,具有恒流恒压充电模式。恒流充电电流由连接于CSP管脚和BAT管脚之间的电流检测电阻RCS设置,在恒压充电模式,电池电压为12.6V,精度为1%。当VCC管脚电压大于低压锁存阈值,并且大于电池电压时,充电器正常工作,对电池充电。如果电池电 压低于8.4V,充电器自动进入涓流充电模式,此时充电电流为所设置的恒流充电电流的15%。当电池电压 大于8.4V,充电器进入恒流充电模式,此时充电电流由内部的200mV基准电压和一个外部电阻RCS设置, 即充电电流为200mV/RCS。当电池电压继续上升接近恒压充电电压时,充电器进入恒压充电模式,充电电 流逐渐减小。当充电电流减小到EOC管脚电阻设置的值时,充电结束,DRV管脚输出高电平。漏极开路 输出 管脚内部的晶体管关断,输出为高阻态;另一个漏极开路输出 管脚内部的晶体管接通, 输出低电平,以指示充电结束状态。在充电结束状态,如果断开输入电源,再重新接入,将开始一个新的充电周期;如果电池电压下降到再 充电阈值12V,那么也将自动开始新的充电周期。当输入电压掉电时,AP6934自动进入睡眠模式,内部电路被关断。为了监测电池温度,需要在TEMP管脚和GND管脚之间连接一个10kΩ的负温度系数的热敏电阻。如果电 池温度超出正常范围,充电过程将被暂停,直到电池温度回复到正常温度范围内为止。AP6934内部还有一个过压比较器,当BAT管脚电压由于负载变化或者突然移走电池等原因而上升时,如 果BAT管脚电压上升到恒压充电电压的1.08倍时,过压比较器动作,关断片外的P沟道MOS场效应晶体管, 充电器暂时停止,直到BAT管脚电压回复到恒压充电电压以下。在某些情况下,比如在电池没有连接到 充电器上,或者电池突然断开,BAT管脚的电压可能会达到过压保护阈值。此为正常现象。充电电流和充电电压示意图
SW18923706103
2023/05/05
4670
AP6934  PWM降压型 恒流恒压 三节锂电池充电管理芯片
锂电池3.7V升5V/5A内置MOS大电流升压IC型号推荐FS2116B
电源电路是电子产品中必不可少的部分。然而不同的器件或者模块工作电压不一样,所以DC-DC电压转换电路应用中十分常见。例如便携式电子产品,一般都内置电池,如果是单节锂电3.7V供电,通过DC-DC升压电路,从3.7V升压到5V、8V、9V、12V等再给其他电路供电。
泛海微电
2023/04/17
5950
三节锂电池充电芯片,IC设计模块的几种电路
三节锂电池串联在一起的电池组是3.7V*3个=11.1V,11.1V是常规标称电压,充满的话是4.2V*3个=12.6V。
全栈程序员站长
2022/09/28
2K0
三节锂电池充电芯片,IC设计模块的几种电路
惠海H6801 升压恒压芯片 单节锂电池2.7V 3.7 4.2V 升压12V 2.5A EN使能 低功耗
低待机功耗:带EN使能脚,静态关机电流可低至2μA,能显著延长设备待机时间,适用于智能传感器等间歇工作设备。
用户11416530
2025/04/26
1760
惠海H6801 升压恒压芯片 单节锂电池2.7V 3.7 4.2V 升压12V 2.5A EN使能 低功耗
升压恒压芯片H6801 3.2V升12V1A太阳能控制板供电ic方案 低待机功耗
升压恒压芯片 H6801:由惠海半导体生产,是一款电流模式 BOOST 升压恒压控制驱动芯片。
用户11685530
2025/06/05
1010
FS4059A是5V升压8.4V锂电池充电IC
FS4059A是5V升压8.4V锂电池充电IC 一、概述 FS4059A是一种高效、低功耗的5V升压8.4V锂电池充电IC,它集成了多种先进的充电管理功能,如过温保护、过充电保护、过放电保护等,为此电外池,F充S电4提0供5全9方A位还的具保有护简。单易用的外设接口,方便用户进行充电控制和状态查询。 二、特点 1. 5V输入,8.4V输出,升压比高,效率高; 2. 过温保护,过充电保护,过放电保护等多种保护功能,确保电池安全; 3. 充电电可流调,最大可达1A; 4. 简单易用的外设接口,可实现充电控制和状态查询; 5. 封装小巧,适用于 各 种三便、携应式用设场备景。 FS4059A适用于各种需要5V升压8.4V锂电池充电的设备,如智能手机、平板电脑、电子书等便携式设备。由于其高效的充电效率和全面的保护功能,FS4059A已成为许多智能设备的首选充电IC。 四、工作原理
泛海微电
2023/11/07
2740
5V输入升压双节锂电管理芯片_锂电池升压电路
新推出的一款高效率、直流升压稳压电路GS3662D。输入电压范围可由最低3.7伏特到最高42伏特,输出电压3.7–42V可调整且内部MOS输出开关电流可高达2A,非常适合于数码便携产品电池供电,3G网络产品,数码相机,LCD液晶屏背光电路,太阳能照明路灯,网络通讯等产品的电压转换。
全栈程序员站长
2022/11/08
7480
PL7512A SOP8 锂电池升压9V,12V 芯片 电流模式升压IC
随着科技的不断进步,锂电池在各种电子产品中的应用越来越广泛。为了满足不同电子产品的需求,锂电池升压芯片应运而生。其中,PL7512A SOP8是一款电流模式升压IC,可以将锂电池电压升压到9V或12V,具有高效、稳定、安全等优点。 一、PL7512A SOP8芯片的特点 1. 高效稳定:PL7512A SOP8采用电流模式控制,具有快速的动态响应和稳定的输出电压。同时,其内部电路设计精良,保证了芯片的高效稳定运行。 2. 安全可靠:该芯片具有过热保护和过电流保护功能,能够有效地保护电池和芯片的安全。此外,其采用SOP8封装,易于焊接和安装,降低了使用风险。 3. 输出电流大:PL7512A SOP8的输出电流高达1.5A,可以满足大部分电子产品的需求。同时,芯片内置的温度系数校正功能,保证了输出电流的准确性。 4. 宽输入电压范围:该芯片的输入电压范围为2.5V-6V,适用于各种锂电池的升压。此外,其具有欠压保护功能,能够保证芯片在输入电压过低时自动关闭,避免损坏电池和芯片。 5. 适用于多种应用场景:PL7512A SOP8不仅可以用于锂电池的升压,还可以用于其他需要稳定输出电压的场景,如太阳能电池板、电源适配器等。 二、使用PL7512A SOP8芯片的注意事项 1. 正确安装:在使用PL7512A SOP8芯片时,应按照厂家提供的原理图正确连接输入输出电压、控制信号等。同时,应注意芯片的引脚电平及极性,避免出现错误连接导致芯片烧毁或电路故障。 2. 合理设置控制信号:PL7512A SOP8芯片的控制信号包括开/关控制信号和使能控制信号。在使用时,应根据具体应用场景合理设置控制信号的电平及极性,以保证芯片的正常工作。 3. 注意输出电流负载:在使用PL7512A SOP8芯片时,应注意输出电流负载的大小。过大的负载可能导致芯片发热甚至烧毁。因此,在实际应用中应根据负载需求合理选择输出电流负载匹配的芯片型号。 4. 避免过热:由于PL7512A SOP8芯片在高效工作状态下会产生一定的热量,因此在使用时应保证芯片的散热良好。可采用加装散热片或使用散热器等措施降低芯片的工作温度,保证其正常工作及延长使用寿命。 5. 避免过流:在使用PL7512A SOP8芯片时,应避免出现过流情况。过大的输出电流可能导致芯片故障或损坏。因此,在使用时应根据实际需求合理选择合适的限流电阻或其他限流措施,以保证芯片的正常工作及延长使用寿命。 总之,PL7512A SOP8是一款优秀的电流模式升压IC,具有高效、稳定、安全等优点。在实际应用中,应注意正确安装、合理设置控制信号、注意输出电流负载、避免过热及避免过流等问题,以保证芯片的正常工作及延长使用寿命。同时还应关注厂家提供的最新技术资料及支持信息等以获得更准确的应用指导。 ​
泛海微电
2023/11/24
2900
供电电路切换与锂电池充电电路设计
目前市面上的充电管理IC,都是按照充电电池的充电特性来设计的。充电电池根据充电介质不同,分为镍氢电池,锂电池等。由于锂电池没有记忆效应,所以目前在各种手持设备和便携式的电子产品中,都采用锂电池供电。 由于锂电池的充电特性。充电过程一般分为三个过程:
233333
2020/08/20
1.6K0
高耐压锂电池充电管理芯片5V升压充电8.4V芯片
此外,一些锂电池充电管理芯片还具有预充电、恒定电流充电、恒定电压充电、电池状态检测、温度监控、充电结束低泄漏、充电状态指示等功能。这些功能可以确保锂电池的安全和可靠充电,并提高其充电效率和使用寿命。
泛海微电
2023/11/20
3700
锂电池充电器电源芯片_4056充电芯片
36 号模块板:单节锂电池充电 0.5A,加输入 OVP 过压保护: 功能: 1, 单节充电 0.5A,锂电池 3.7V,充满 4.2V,可选,充满 4.2V 和 4.35V 版本,默认 4.2V,2,带输入 OVP 过压保护,防止误插 12V 充电器时损坏, 输入过压 6.1V,保证输出通过电压低于 6.1V,超过关闭输入,同时输入可抗压达 30V 芯片正常不坏,保护后级其他电路。 36 号模块板使用芯片: 1, PW4054 充电 IC, 和 PW4065 2, PW2606B 过压 OVP 保护 IC
全栈程序员站长
2022/11/09
1.3K0
锂电池充电器电源芯片_4056充电芯片
FS4057单节锂电池充电管理芯片6脚IC电路图
FS4057单节锂电池充电管理芯片6脚IC电路图的文章正文。由于电路图是复杂的电子设计,需要专业的电子工程知识和经验来理解和解释。 然而,我可以为您提供一些有关单节锂电池充电管理芯片的基本信息,以及这些芯片在电路图中的常见应用。FS4057是一款完整的单节锂离子电池用恒定电流/恒定电压线性充电器。其中ThinSOT封装与较少的外部元器件数目使得FS4057成为便携式应用的理想选择。而且FS4057是专为在USB电源规范内工作而设计的。由于采用内部MOSFET构架,所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定为4.2V和单基节本锂原电理池。充电管理芯片是一种专门设计用于管理单节锂电池充电的集成电路。这些芯片通常具有充电控制、保护和诊断功能,以确保电池安全、它可们靠通地常充应电用。于各种便携式电子设备中,如手机、平板电脑和数码相机等。 在电路图中,单节锂电池充电管理芯片通常与电池、充电电源、电阻、电容等元件一起组成完整的充电电路。通过控制这些元件的开关状态和电流路径,芯片可以实现对电池的充电、保护和 诊 断一。般来说,单节锂电池充电管理芯片的电路图包括以下几个主要部分: 1. 电源输入部分:用于将交流电源转换为适合电池充电的直流电 源2。. 充电控制部分:用于控制充电电流的大小和时间,以及监测电池的充电状态。 3. 保护部分:用于防止电池过充、过放或短路等情况,保护电池和设备 的4安.全 。诊断部分:用于监测电池和充电电路的状态,以确保正常工作。 5. 输出部分:用于将充电完成的电池电压和电流输出到设备中,以供使用。 如果您需要更详细的信息或对电路图有更深入的疑问,我建议您参考相关的技术手册、专业网站或咨询专业的电子工程师。
泛海微电
2023/11/07
1.3K0
FS4059B输入5V升压充电8.4V1.5A大电流锂电池充电芯片IC
随着科技的不断进步,各种电子设备层出不穷,其中锂电池作为主要的储能元件被广泛应用于各种设备中。然而,锂电池的充电问题一直困扰着广大用户和工程师们。为了解决这个问题,市面上出现了各种各样的锂电池充电芯片IC。本文将介绍一款FS4059B输入5V升压充电8.4V1.5A大电流锂电池充电芯片IC的特点及优势。 FS4059B是一款高度集成的电源管理芯片,专为USB电源适配器应用而设计。它能够将5V的USB电源转换为8.4V的输出电压,同时提供高达1.5A的充电电流。这种设计使得FS4059B成为许多设备的理想充电解决方案,如平板电脑、数码相机、电动工具等。 FS4059B的主要特点包括: 1. 高效降压/升压:能够在输入电压为3.5V至20V的范围内提供稳定的输出电压,同时保证高效率和低发热。 2. 高充电电流:能够提供高达1.5A的充电电流,使得充电过程更快、更高效。 3. 自动充电控制:芯片内置智能充电管理系统,能够自动检测电池电量并控制充电过程,确保电池得到最佳充电效果。 4. 完善的保护功能:具有过压保护、过流保护、过温保护等多种保护功能,确保芯片和电池的安全。 5. 小型封装:采用SOP8封装,体积小,便于集成和使用。 与传统的锂电池充电方案相比,FS4059B具有以下优势: 1. 更高的充电效率:传统的锂电池充电方案需要多个芯片和元件,而FS4059B集成了所有的充电功能,使得电路更加简洁,同时提高了充电效率。 2. 更低的成本:由于FS4059B的高度集成特性,它只需要很少的外部元件,从而降低了成本。 3. 更小的体积:由于FS4059B的小型封装设计,使得整个电路板的体积更小,更易于携带和使用。 4. 更强的可靠性:由于FS4059B具有多种保护功能,能够有效地保护电池和芯片不受损害,从而提高了整个系统的可靠性。 总之,FS4059B输入5V升压充电8.4V1.5A大电流锂电池充电芯片IC是一款高效、安全、可靠的锂电池充电解决方案。它的出现将为各种电子设备带来更加便捷、快速、安全的充电体验。 ​
泛海微电
2023/11/24
2340
带使能控制的锂电池充放电解决方案
TP4594R 是一款集成线性充电管理、同步升压转换、电池电量指示和多种保护功能的单芯片电源管理 SOC,为锂电池的充放电提供完整的单芯片电源解决方案。
芯动大师
2024/02/26
3470
带使能控制的锂电池充放电解决方案
FS4056线性锂电池充电IC
FS4056 是一款具有温度保护的线性锂电池充电IC,它采用同步整流技术,具有高效率、高可靠性、低功耗等优点。本文将介绍FS4056的特点、应用、规格书和典型应用电路,同时分析其与同类产品的差异,并通过实验测试其性能。 一、FS4056特点 FS4056采用同步整流技术,具有以下特点: 1. 输入电压范围宽:2.7V至6.5V。 2. 充电电流大:最大可达到 1000MA,内置MOS管:采用内置MOS管的同步整流结构,提高了充电效率 。4. 温度保护:内置温度保护功能,可以保护芯片免受过热损坏。 5. 完善的保护功能:具有输入过压保护、输出过 流6保.护 等适功用能于。移动设备:体积小,集成度高,适用于移动设备等小型化电子产品。 二、FS4056应用 FS4056适用于各种需要充电的设备,如移动电话、平板电脑、数码相机、电子书等便携式电子产品。其高效的充电性能和低功耗特点可以大大延长设备的待机时间,提高用户体验。 三、FS4056规格书 表1为FS4056的规格书,包括输入电压范围、输出电压、最大输出电流、静态电流 等 参表数1。 FS4056规格书 | 参数 | 值 | | --- | --- | | 输入电压范围 | 2.7V至6.5V | | 输出电压 | 4.2V | | 最大输出电流 | 1000mA | | 静态电流 | ≤1uA | | 工作温度范围 | -40℃至+85℃ | | 封装形式 | ESOP8 | 四、典型应用电路 图1为FS4056的典型应用电路,包括输入电压、输出电压、开关管、同步整流管等其部中分,。Vin为输入电压,Vout为输出电压,M1和M2为开关管和同 步 整图流1管 。FS4056典型应用电路图 五、与同类产品差异分析 与同类产品相比,FS4056具有以下差异: 1. 内置MOS管:FS4056采用内置MOS管的同步整流结构,而同类产品则需要外置MOS管内。置MOS管可以减少外部元件数量,简化 电2路.设 计温,度同保时护提:高F充S电4效0率5。6内置温度保护功能,而同类产品则需要外置热敏电阻等元件来实现温度保护。内置温度保护功能可以减少外部元件数量,简化电路设计,同时提高充电效率。 3. 高效率:FS4056采用同步整流技术,具有高效率、低功耗等优点,而同类产品则存在效率较低、功耗较大的问题。 4. 完善的保护功能:FS4056具有完善的保护功能,包括输入过压保护、输出过流保护等,而同类产品则可能存在保护功能不完善的问题。 5. 适用于移动设备:FS4056体积小、集成度高,适用于移动设备等小型化电子产品,而同类产品则可能存在体积较大、不适合移动设备等问题。 六、实验测试结果分析 我们对FS4056进行了实验测试,测试内容包括充电效率、充电时间、温度保护等。测试结果表明,FS4056具有高效率、快速充电、良好的温度保护等特点。具体数据如表2所示。
泛海微电
2023/11/07
2870
深入解析锂电池保护电路工作原理
锂离子电池是一种二次电池(充电电池),它主要依靠锂离子在正极和负极之间移动来工作。在充放电过程中,Li+在两个电极之间往返嵌入和脱嵌,充电时,Li+从正极脱嵌,经过电解质嵌入负极,负极处于富锂状态;放电时则相反。
AI 电堂
2022/12/08
2K0
深入解析锂电池保护电路工作原理

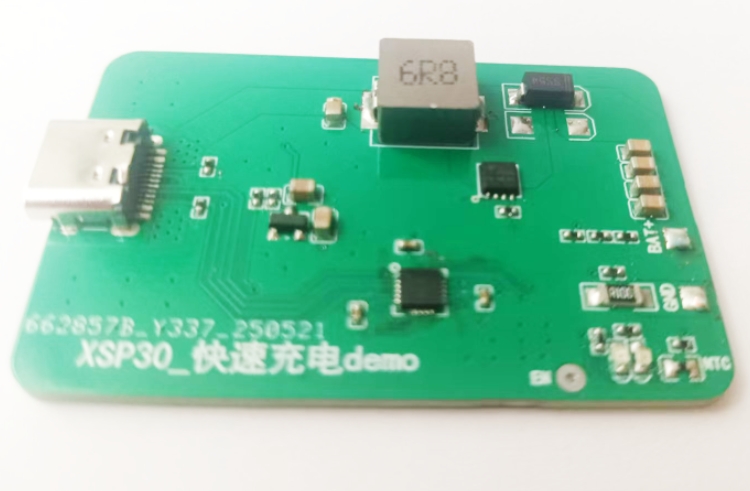

汇铭达XSP30 多串锂电池快充芯片 22W功率 PD/QC/FCP协议
