🌳二极管

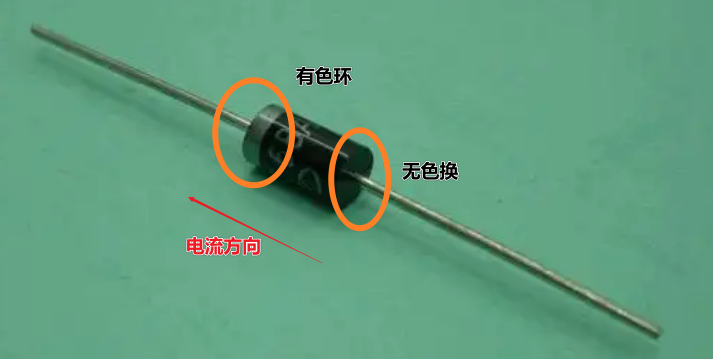

正片开始之前，我们先来学习了解一下二极管。二极管的最大的特点就是具有：单向导电性！电流只允许从一个方向通过，二极管当中的正向电流是从无色环当中流向有色环当中『重点★』
而在这里我们用到的发光二级管也就无非是当导通的时候就会点亮，亮度的颜色和工作电压根据你所选择的发光二极管来决定的，越鲜艳的颜色二极管的工作电压也就越高。
🍅注⇢二极管是工作在正向电压区的，而稳压二极管工作在反向电压区上的。

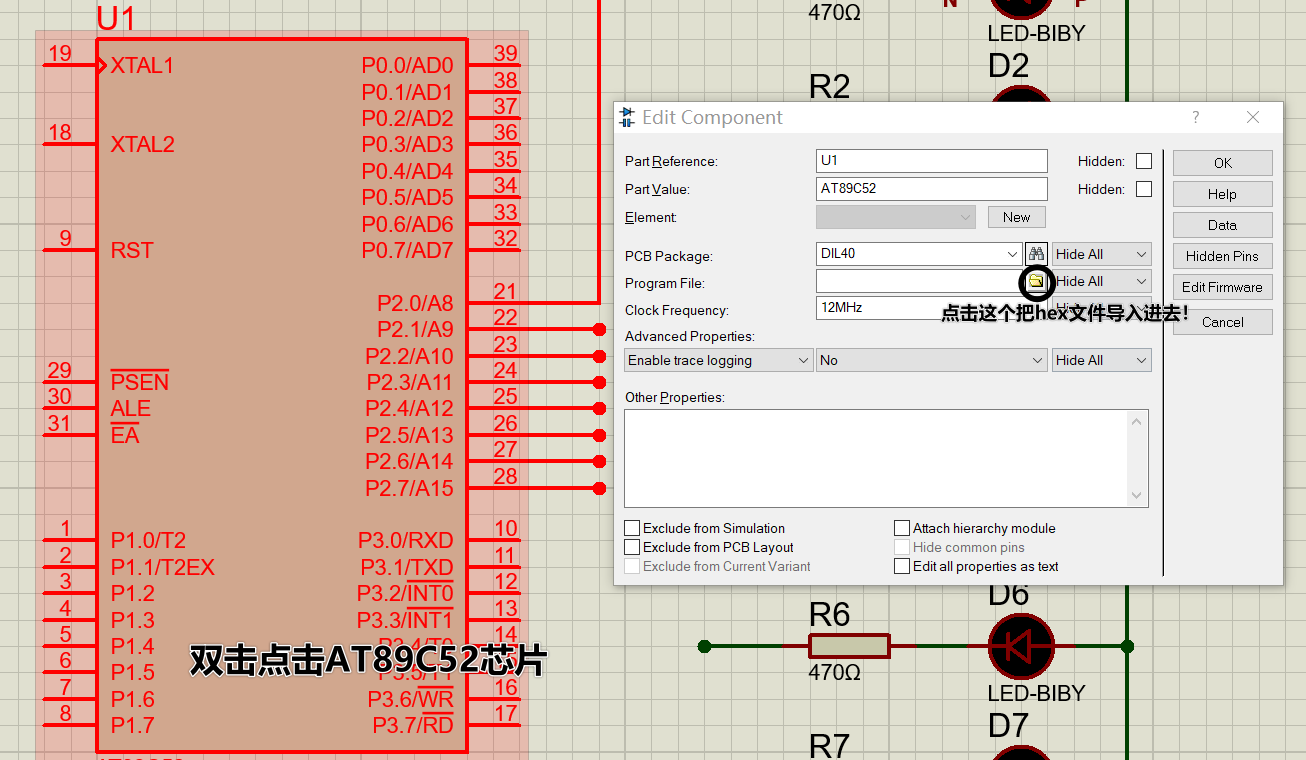

🌺导入hex文件
这个是要配合keil软件去使用的，如果你还不清楚keil软件的话可以看看博主这篇文章。 keil5如何创建工程_謓泽的博客-CSDN博客_keil5怎么新建工程
🌳LED灯点亮

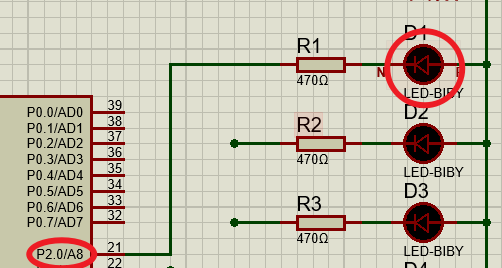

我们现在先对P2.0进行LED灯的点亮，如下图所示↓(注：我们这里LED灯点亮已共阳为标准)

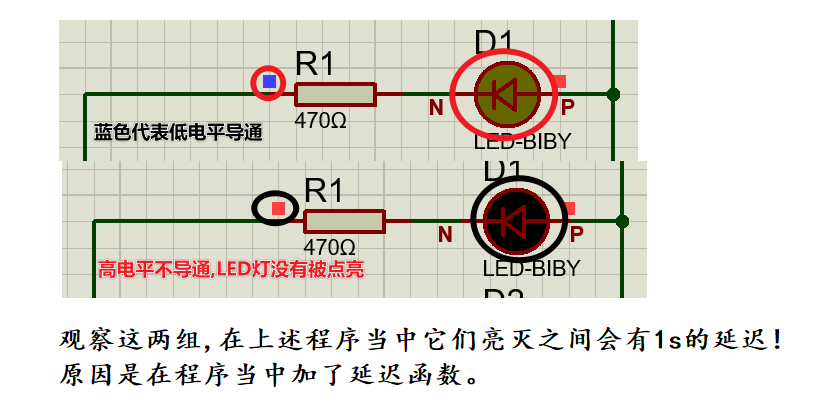

点亮D1的LED灯达到点亮并且点亮1s后熄灭循环往复。 🍯 程序代码如下↓
#include <REGX52.H>
#include <INTRINS.H> //_nop_();需要的头文件
sbit LED0=P2^0;
void Delay(unsigned int xms)
{
unsigned char i, j, k;
_nop_();
i = 4;
j = 205;
k = 187;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}
int main(void)
{
while(1)
{
LED0 = 0; //点亮
Delay(1000);//延迟
LED0 = 1; //熄灭
Delay(1000);//延迟
}
}
sbit⇢专门对位进行控制的，sbit是C51单片机中位地址的定义指令。单片机的编程需要控制字节地址或位地址进行输入和输出，以控制其它设备，而位地址定义指令 sbit 可以使编程简洁易读。
看到这里张三同学此时想要实现一个流水灯的效果请你帮助它实现一下吧(oﾟvﾟ)ノ
🌺流水灯
🍯 程序代码如下↓
#include <REGX52.H>
#include <INTRINS.H>//_nop_()所需头文件
void Delay(unsigned int xms)
{
unsigned char i, j, k;
_nop_();
i = 4;
j = 205;
k = 187;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}
int main(void)
{
int i = 0;
while(1)
{
for(i=0;i<8;i++)
{
P2 = ~(0x01<<i);//1111 1110 按位左移操作符
Delay(1000);
}
}
}
📙程序代码经过实验有效\^o^/
🍊注⇢单片机和C语言还是不一样的，我们单片机这里的死循环是必须要保证我们的单片机不断地工作运行的。
🍏拓展知识点⇥将一个运算对象的各二进制位全部左移若干位 (左边的二进制位丢弃，右边补0)~取反(~)号是取反操作0变1、1变0

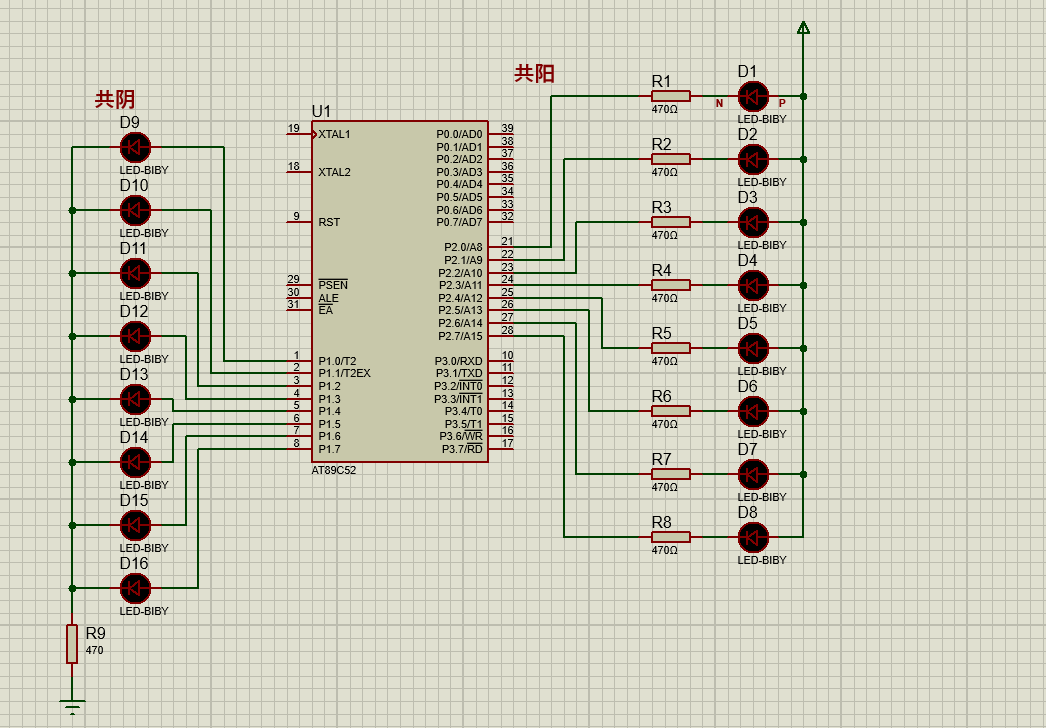

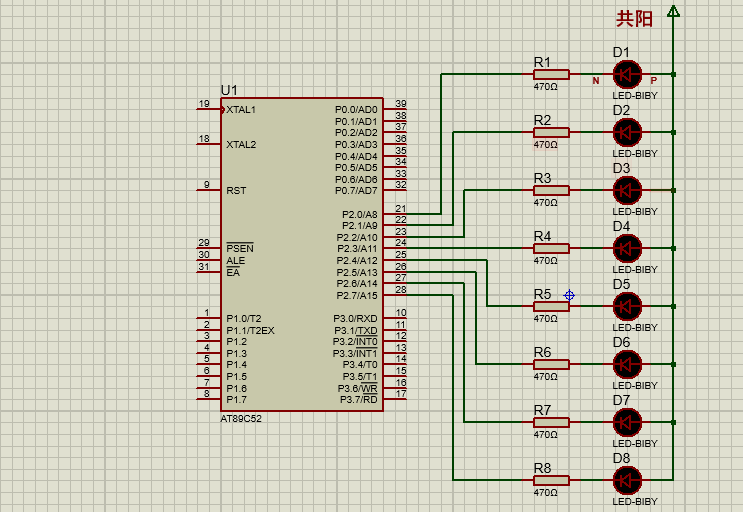

🌳LED灯仿真图
🍎说明知识点→在单片机当中自带时钟频率(仿真)如果是实物的话就需要加上了。
⒈共阳极⇢低电平导通，二极管P极连接到电源。
⒉共阴极⇢高电平导通，二极管N极连接到接地。
🍈注释
注释的操作也是很简单的如下↓
🍀作业
📑作业内容→实现现点亮共阳和共阴的LED灯依次从第一个到最后一个，点亮之后结束共阳的点亮从而点亮共阴的LED灯从第一个灯到最后一个灯(共⑧个灯、延迟0.1s)循环往复。 🌺仿真图
🍯 程序代码如下↓
#include <REGX52.H>
#include <INTRINS.H>
void Delay(unsigned int xms)
{
unsigned char i, j, k;
_nop_();
i = 4;
j = 205;
k = 187;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}
int main(void)
{
int i = 0;
P1=0x00;
while(1)
{
for(i=0;i<8;i++)
{
P2 = ~(0x01<<i);//1111 1110 按位左移操作符
Delay(100);
}
P2 = 0xFF;//置1
for(i=0;i<8;i++)
{
P1 = 0x01<<i;//0000 0001
Delay(100);
}
P1 = 0x00;//置0
}
}
🍀终极作业⇢花式流水灯
📋程序实现→花式流水灯的实现。 📝要求⇢随意发挥只要觉得花❀就可以了以P2口和共阳为标准。
/*
花式流水灯的实现方案
0:延时0.1s
一:从低位到高位
二:从高位到低位
三:全亮再全灭
四:高位亮低位熄灭、低位亮高位熄灭。
五:单数亮、双数灭。
六:双数亮、单数灭。
七:从边缘向中间靠近,再从边缘向中间扩散。
八:依次熄灭灯从高位到低位、低位到高位。
*/
📚注→以上的花式流水灯的实现方案是博主自己写的一套花式流水灯当然也可以按照你的标准来写一套自己的花式流水灯哟ヾ(^▽^*))) 🍯 程序代码如下↓
#include <REGX52.H>
#include <INTRINS.H>
void Delay(unsigned int xms)
{
unsigned char i, j;
_nop_();
while(xms)
{
i = 2;
j = 239;
do
{
while (--j);
} while (--i);
xms--;
}
}
int main()
{
unsigned int i = 0;
while(1)
{
//一:从低位到高位
for(i=0;i<8;i++)
{
P2 = ~(0x01<<i);
Delay(100);
}
//二:从高位到低位
for(i=1;i<8;i++)
{
P2 = ~(0x80>>i);
Delay(100);
}
//三:全亮0.2s全灭0.2s
P2=0;
Delay(100);
P2=1;
Delay(100);
//四:高位亮低位熄灭、低位亮高位熄灭。(0.3s)
P2 = 0x0F;
Delay(100);
P2 = 0xF0;
Delay(100);
//五:单数亮、双数灭。0.2S
P2 = 0|(0xAA);
Delay(100);
P2 = 1;//清0
//六:双数亮、单数灭。0.2S
P2 = 0|(0x55);
Delay(100);
//七:从边缘向中间靠近,再从中间向边缘扩散。
for(i = 0;i < 8;i++)
{
P2 = (0xFF & ~(0x01 << i)) & (0xFF & ~(0x80 >> i));
Delay(100);
}
//八:依次熄灭灯从高位到低位、低位到高位。
for(i=0;i<8;i++)
{
P2 = (0x80>>i);
Delay(100);
}
for(i=1;i<8;i++)
{
P2 = (0x01<<i);
Delay(100);
}
}
}
