Hubbell EDI 855 采购订单确认报文详解

Hubbell于纽约证券交易所上市，全球员工近12000名，在欧美地区以其高品质获得人们的青睐，成为家喻户晓的品牌，同类产品占有份额达95%以上。

在数字化的今天，HUBBELL延续了在一个多世纪前建立的增长和创新传统，专注于提供高品质，可靠的产品。且有专业的客户服务团队提供支持。HUBBELL的分销商和零售商网络为消费者提供销售支持，本地库存以及专业知识等，他们与HUBBELL建立了合作伙伴关系，为支持HUBBELL发展发挥了重要作用。在这其中，HUBBELL与分销商及零售商建立EDI电子数据交换则是不可或缺的一环。

在此前的文章如何读懂X12报文中，我们对X12已经做了详细的介绍，大家可以以此为基础，深入了解855采购订单确认报文。

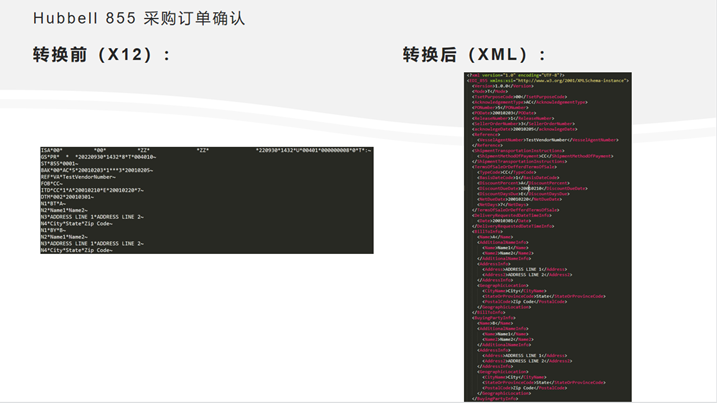

下图为Hubbell EDI X12 855示例报文转换前及经过知行之桥EDI系统转换后的结果对比图。

Hubbell会给采购商发送 X12 标准的 EDI 855 订单确认，示例如下：

ISA*00* *00* *ZZ* *ZZ* *220930*1432*U*00401*000000008*0*T*:~

GS*PR* * *20220930*1432*8*T*004010~

ST*855*0001~

-855：采购订单确认

-0001：报文类型编号

BAK*00*AC*5*20010203*1***3*20010205~

-00：采购订单确认编码

-AC：确认信息更改

-5：采购订单编号

-20010203：采购订单创建日期

-1：采购订单确认发出编号

-3：采购订单确认发出编号编码

-20010205：采购订单确认发出日期

REF*VA*TestVendorNumber~

-VA：客户所在地供应商编号限定符

-TestVendorNumber：客户所在地供应商编号

FOB*CC~

-CC：预付（向客户收取）

ITD*CC*1*A*20010210*E*20010220*7~

-CC：预付（向客户收取）

-1：发货日期

-A：折扣百分比

-20010210：折扣到期日

-E：折扣天数到期

-20010220：条款到期日

-7：条款净天数

DTM*002*20010301~

-002：请求交付时间限定符

-20010301：请求交付时间

N1*BT*A~

-BT：付款方名称编码

-A：付款方名称

N2*Name1*Name2~

-Name1：付款方姓名

-Name2：付款方姓名

N3*ADDRESS LINE 1*ADDRESS LINE 2~

-ADDRESS LINE 1：付款方地址

-ADDRESS LINE 2：付款方地址

N4*City*State*Zip Code~

-City：付款方城市名称

-State：付款方国家编码

-Zip Code：付款方邮政编码

N1*BY*B~

-BY：买方名称编码

-B：买方名称

N2*Name1*Name2~

-Name1：买方姓名

-Name2：买方姓名

N3*ADDRESS LINE 1*ADDRESS LINE 2~

-ADDRESS LINE 1：买方地址

-ADDRESS LINE 2：买方地址

N4*City*State*Zip Code~

-City：买方城市名称

-State：买方国家编码

-Zip Code：买方邮政编码

N1*ST*C~

-ST：收货方名称编码

-C：收货方名称

N2*Name1*Name2~

-Name1：收货方姓名

-Name2：收货方姓名

N3*ADDRESS LINE 1*ADDRESS LINE 2~

-ADDRESS LINE 1：收货方地址

-ADDRESS LINE 2：收货方地址

N4*City*State*Zip Code~

-City：收货方城市名称

-State：收货方国家编码

-Zip Code：收货方邮政编码

N1*VN*D~

-VN：供应商名称编码

-D：供应商名称

N2*Name1*Name2~

-Name1：供应商姓名

-Name2：供应商姓名

N3*ADDRESS LINE 1*ADDRESS LINE 2~

-ADDRESS LINE 1：供应商地址

-ADDRESS LINE 2：供应商地址

N4*City*State*Zip Code~

-City：供应商城市名称

-State：供应商国家编码

-Zip Code：供应商邮政编码

PO1*P*1*AB*1.5*AC*VC*VendorsCatalogpartNumber*UP*UPCNumber*CB*CustomersPartNumber~

-P：指定产品标识符

-1：订购数量

-AB：计量单位编码

-1.5：单价

-AC：单价编码

-VC：供应商零件号限定符

-VendorsCatalogpartNumber：供应商零件号

-UP：UPC编号限定符

-UPCNumber：UPC编号

-CB：客户零件号限定符

-CustomersPartNumber：客户零件号

CTP***1.5*Z*~

-1.5：单价

-Z：数量

PID*F****Description~

-F：产品描述类型编码

-Description：产品描述

REF*VA*Test VendorNumber~

-VA：客户所在地的供应商编号限定符

-Test VendorNumber：客户所在地的供应商编号

DTM*010*20010310~

-010：请求发货日期限定符

-20010310：请求发货日期

ACK*IA*C*CI****VP*VendorsProductNumber*BP*BuyersProductNumber~

-IA：接受产品编码

-C：接受产品数量

-CI：计量单位编码

-VP：供应商产品编号限定符

-VendorsProductNumber：供应商产品编号

-BP：买家产品编号限定符

-BuyersProductNumber：买家产品编号

SCH*X*XX***018*20010320~

-X：数量

-XX：计量单位编码

-018：接受日期/时间限定符

-20010320：接受日期/时间

CTT*1*1~

SE*33*0001~

GE*1*8~

IEA*1*000000008~

通过上述报文解读可以看到，我们接收到的 X12 855 报文可读性较差，无论是企业的业务人员还是 IT 人员都很难从以上订单确认中直接获取到有效的业务信息。因此需要对此 855 订单进行格式转换。

EDI 系统转换效果

<?xml version="1.0" encoding="UTF-8"?>

<EDI_855 xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">

<Version>1.0.0</Version>

<Mode>T</Mode>

<!-- 采购订单确认编码 -->

<TsetPurposeCode>00</TsetPurposeCode>

<!-- 确认信息更改 -->

<AcknowledgementType>AC</AcknowledgementType>

<!-- 采购订单编号 -->

<PONumber>5</PONumber>

<!-- 采购订单创建日期 -->

<PODate>20010203</PODate>

<!-- 采购订单确认发出编号 -->

<ReleaseNumber>1</ReleaseNumber>

<!-- 采购订单确认发出编号编码 -->

<SellerOrderNumber>3</SellerOrderNumber>

<!-- 采购订单确认发出日期 -->

<acknowlegeDate>20010205</acknowlegeDate>

<Reference>

<!-- 客户所在地供应商编号 -->

<VesselAgentNumber>TestVendorNumber</VesselAgentNumber>

</Reference>

<ShipmentTransportationInstructions>

<!-- 预付（向客户收取） -->

<ShipmentMethodOfPayment>CC</ShipmentMethodOfPayment>

</ShipmentTransportationInstructions>

<TermsOfSaleOrDefferdTermsOfSale>

<!-- 预付（向客户收取） -->

<TypeCode>CC</TypeCode>

<!-- 发货日期 -->

<BasisDateCode>1</BasisDateCode>

<!-- 折扣百分比 -->

<DiscountPercent>A</DiscountPercent>

<!-- 折扣到期日 -->

<DiscountDueDate>20010210</DiscountDueDate>

<!-- 折扣天数到期 -->

<DiscountDaysDue>E</DiscountDaysDue>

<!-- 条款到期日 -->

<NetDueDate>20010220</NetDueDate>

<!-- 条款净天数 -->

<NetDays>7</NetDays>

</TermsOfSaleOrDefferdTermsOfSale>

<DeliveryRequestedDateTimeInfo>

<!-- 请求交付时间 -->

<Date>20010301</Date>

</DeliveryRequestedDateTimeInfo>

<BillToInfo>

<!-- 付款方名称 -->

<Name>A</Name>

<AdditionalNameInfo>

<!-- 付款方姓名 -->

<Name>Name1</Name>

<!-- 付款方姓名 -->

<Name2>Name2</Name2>

</AdditionalNameInfo>

<AddressInfo>

<!-- 付款方地址 -->

<Address>ADDRESS LINE 1</Address>

<!-- 付款方地址 -->

<Address2>ADDRESS LINE 2</Address2>

</AddressInfo>

<GeographicLocation>

<!-- 付款方城市名称 -->

<CityName>City</CityName>

<!-- 付款方国家编码 -->

<StateOrProvinceCode>State</StateOrProvinceCode>

<!-- 付款方邮政编码 -->

<PostalCode>Zip Code</PostalCode>

</GeographicLocation>

</BillToInfo>

<BuyingPartyInfo>

<!-- 买方名称 -->

<Name>B</Name>

<AdditionalNameInfo>

<!-- 买方姓名 -->

<Name>Name1</Name>

<!-- 买方姓名 -->

<Name2>Name2</Name2>

</AdditionalNameInfo>

<AddressInfo>

<!-- 买方地址 -->

<Address>ADDRESS LINE 1</Address>

<!-- 买方地址 -->

<Address2>ADDRESS LINE 2</Address2>

</AddressInfo>

<GeographicLocation>

<!-- 买方城市名称 -->

<CityName>City</CityName>

<!-- 买方国家编码 -->

<StateOrProvinceCode>State</StateOrProvinceCode>

<!-- 买方邮政编码 -->

<PostalCode>Zip Code</PostalCode>

</GeographicLocation>

</BuyingPartyInfo>

<ShipToInfo>

<!-- 收货方名称 -->

<Name>C</Name>

<AdditionalNameInfo>

<!-- 收货方姓名 -->

<Name>Name1</Name>

<!-- 收货方姓名 -->

<Name2>Name2</Name2>

</AdditionalNameInfo>

<AddressInfo>

<!-- 收货方地址 -->

<Address>ADDRESS LINE 1</Address>

<!-- 收货方地址 -->

<Address2>ADDRESS LINE 2</Address2>

</AddressInfo>

<GeographicLocation>

<!-- 收货方城市名称 -->

<CityName>City</CityName>

<!-- 收货方国家编码 -->

<StateOrProvinceCode>State</StateOrProvinceCode>

<!-- 收货方邮政编码 -->

<PostalCode>Zip Code</PostalCode>

</GeographicLocation>

</ShipToInfo>

<VendorInfo>

<!-- 供应商名称 -->

<Name>D</Name>

<AdditionalNameInfo>

<!-- 供应商姓名 -->

<Name>Name1</Name>

<!-- 供应商姓名 -->

<Name2>Name2</Name2>

</AdditionalNameInfo>

<AddressInfo>

<!-- 供应商地址 -->

<Address>ADDRESS LINE 1</Address>

<!-- 供应商地址 -->

<Address2>ADDRESS LINE 2</Address2>

</AddressInfo>

<GeographicLocation>

<!-- 供应商城市名称 -->

<CityName>City</CityName>

<!-- 供应商国家编码 -->

<StateOrProvinceCode>State</StateOrProvinceCode>

<!-- 供应商邮政编码 -->

<PostalCode>Zip Code</PostalCode>

</GeographicLocation>

</VendorInfo>

<BaselineItem>

<!-- 指定产品标识符 -->

<POLineNumber>P</POLineNumber>

<!-- 订购数量 -->

<QuantityOrdered>1</QuantityOrdered>

<!-- 计量单位编码 -->

<UOM>AB</UOM>

<!-- 单价 -->

<UnitPrice>1.5</UnitPrice>

<!-- 单价编码 -->

<BasisOfUnitPriceCode>AC</BasisOfUnitPriceCode>

<!-- 供应商零件号 -->

<VendorCatalogNumber>VendorsCatalogpartNumber</VendorCatalogNumber>

<!-- UPC编号 -->

<UPCConsumerPackageCode1551>UPCNumber</UPCConsumerPackageCode1551>

<!-- 客户零件号 -->

<BuyerCatalogNumber>CustomersPartNumber</BuyerCatalogNumber>

<PriceInfo>

<!-- 单价 -->

<UnitPrice>1.5</UnitPrice>

<!-- 数量 -->

<OrderQuantity>Z</OrderQuantity>

</PriceInfo>

<ProductDescription>

<!-- 产品描述类型编码 -->

<DescriptionType>F</DescriptionType>

<!-- 产品描述 -->

<Description>Description</Description>

</ProductDescription>

<Reference>

<!-- 客户所在地的供应商编号 -->

<VesselAgentNumber>Test VendorNumber</VesselAgentNumber>

</Reference>

<RequestedShipDateTimeInfo>

<!-- 请求发货日期 -->

<Date>20010310</Date>

</RequestedShipDateTimeInfo>

<LineItemACK>

<!-- 接受产品编码 -->

<StatusCode>IA</StatusCode>

<!-- 接受产品数量 -->

<Quantity>C</Quantity>

<!-- 计量单位编码 -->

<UOM>CI</UOM>

<!-- 供应商产品编号 -->

<VendorPartNumber>VendorsProductNumber</VendorPartNumber>

<!-- 买家产品编号 -->

<BuyerPartNumber>BuyersProductNumber</BuyerPartNumber>

</LineItemACK>

<LineItemSchedule>

<!-- 数量 -->

<QuantityScheduled>X</QuantityScheduled>

<!-- 计量单位编码 -->

<UOM>XX</UOM>

<!-- 接受日期/时间 -->

<AvailableDate>20010320</AvailableDate>

</LineItemSchedule>

</BaselineItem>

</EDI_855>

工作流示例

通过上述的讲解想必大家已经了解了 Hubbell 855 订单确认在知行之桥 EDI 系统中的转换流程了，以下是工作流示例，您可以下载知行之桥EDI系统，导入【示例工作流】以及【Hubbell_855_Sample】，进行实战操作。

在知行之桥 EDI 系统中导入上述工作流以及测试文件。

 下载 Hubbell 855 工作流以及测试文件

如下图所示：

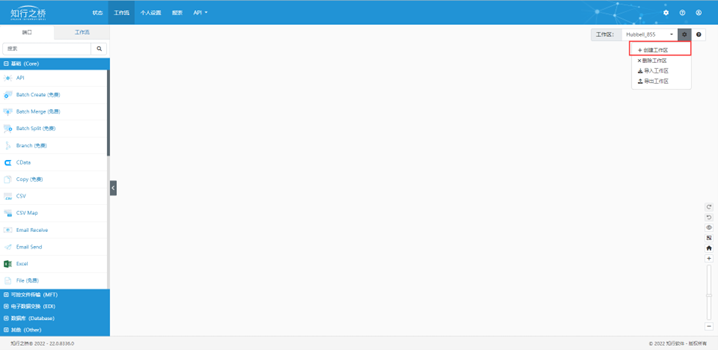

①先点击右上角的工作区齿轮图标，选择创建工作区，命名为Hubbell_855。

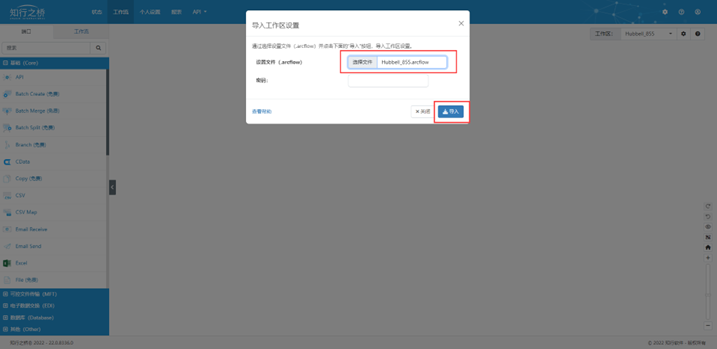

②然后选择导入工作区，选择Hubbell_855.arcflow。

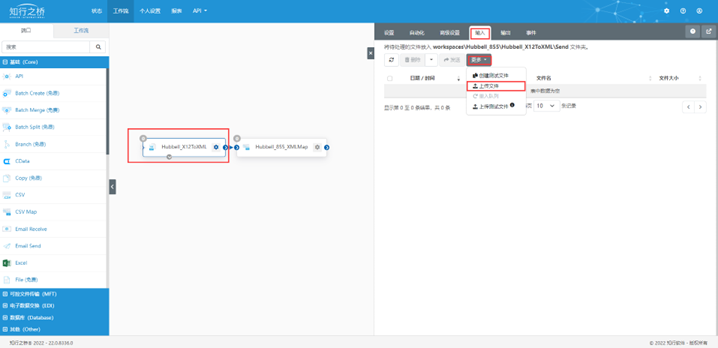

③点开Hubbell_855_X12ToXML端口，点击上方 输入 ，在 更多里点击上传文件，上传Hubbell_855_Sample.x12。

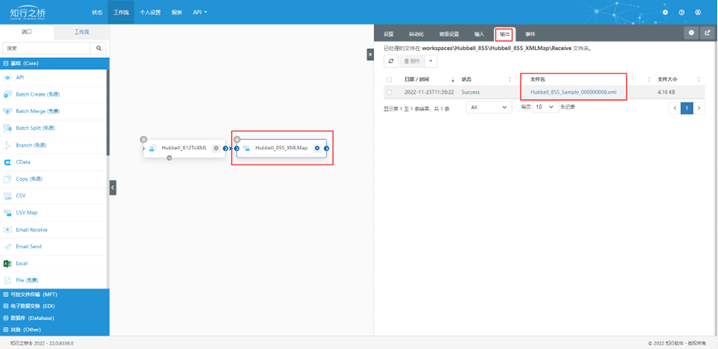

④点开Hubbell_855_XMLMap端口，点击上方 输出 ，点击 Hubbell_855_Sample_000000008.xml即可下载文件，看到转换后的结果。

以上就是将Hubbell X12 EDI 855采购订单确认报文解读以及转换的详细介绍了，了解更多EDI报文转换示例，可直接点击知行之桥EDI系统在线示例。更多EDI报文信息，欢迎联系知行软件。
