OSPF协议我们很熟悉，在OSPF中我们最常遇见的问题就是环路，OSPF 也有防环路机制，在OSPF防环路场景中经常使用的使用三个命令，dn-bit-check、dn-bit-set、vpn-instance-capability simple，那么，它们有什么区别呢？在这篇文章中，我们将介绍这三种配置 OSPF 环路预防的方法的区别。

1、dn-bit-check

缺省情况下，OSPF 启用检查 LSA 中的 DN 位，换句话说，当 OSPF 不加载 LSA 时，路由表中的 DN 位被设置为 1，这是我们可以用来终止 OSPF 循环预防机制的最常见的场景。

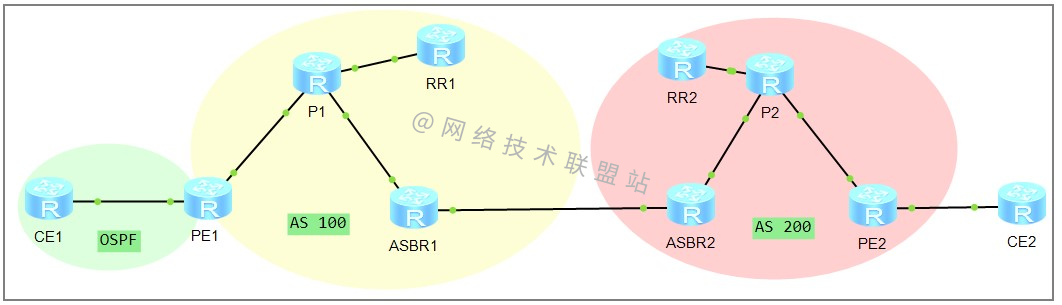

作为常见的场景，下面的拓扑显示了一个典型的 MPLS L3VPN 网络，在 CE1 上启用 VPN 实例，并且 OSPF 与 VPN 实例绑定。

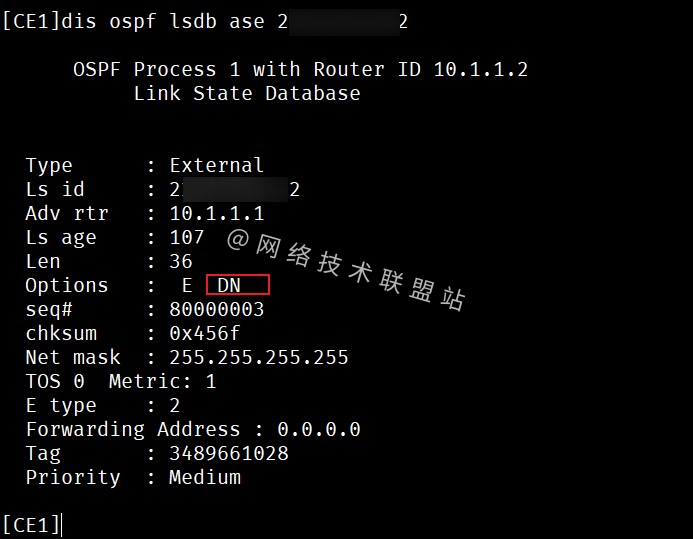

在这种场景下，PE1上引入OSPF的BGP路由生成的LSA会设置DN位为1，设置路由由于 OSPF 循环预防机制，标记位为非零。

要将路由加载到路由表中，我们可以在 CE1 路由器上配置 dn-bit-check disable 来禁用 OSPF 检查 LSA 的 DN 位。

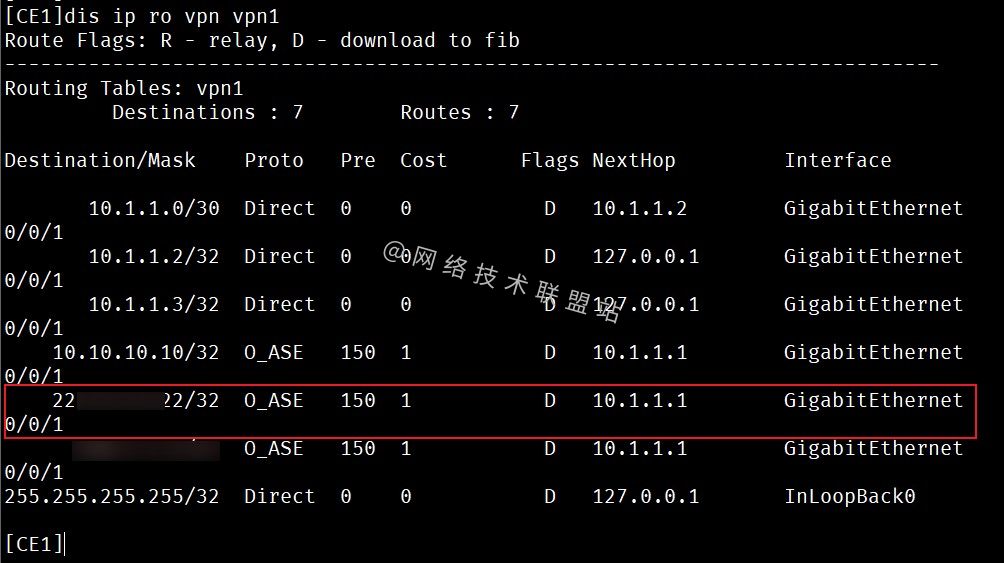

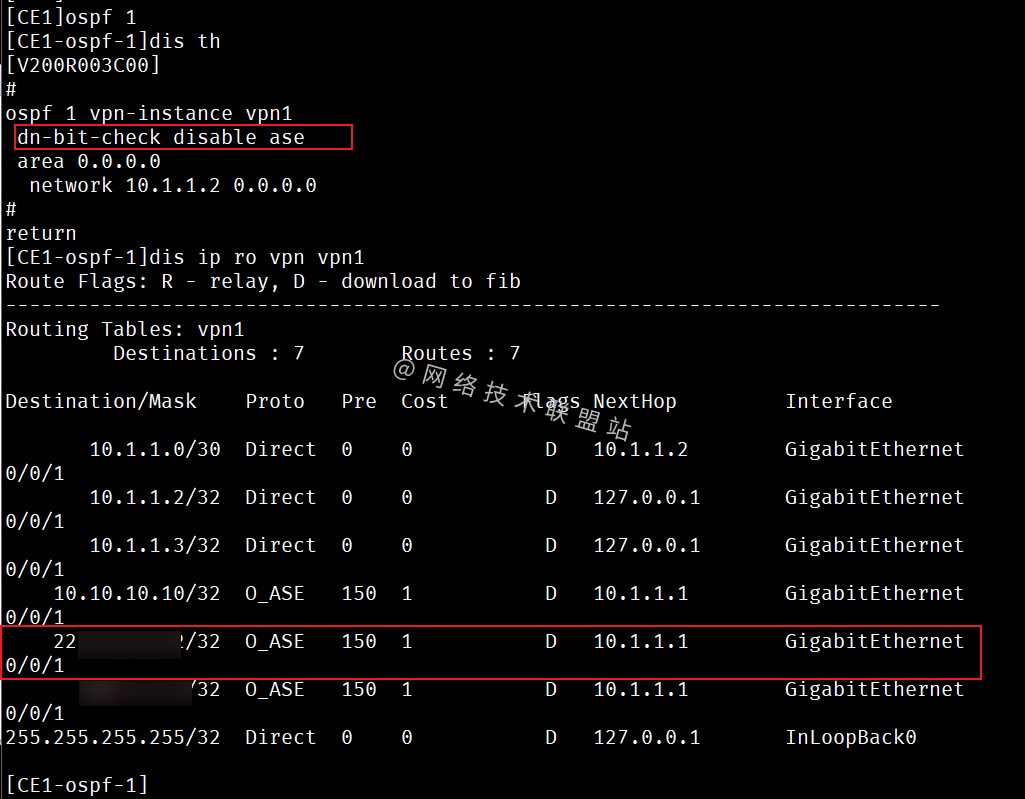

在OSPF进程下使能dn-bit-check disable ase后，LSA被正确加载到路由表中。

2、dn-bit-set

与dn-bit-check不同，dn-bit-set命令将从根本上解决这个 DN 位集问题。即会导致路由器不设置DN位。

以前面的例子为例，在PE路由器上设置了DN位，因此，我们可以尝试禁止PE路由器设置DN位，这样CE1上收到的LSA就不会被路由表拒绝。

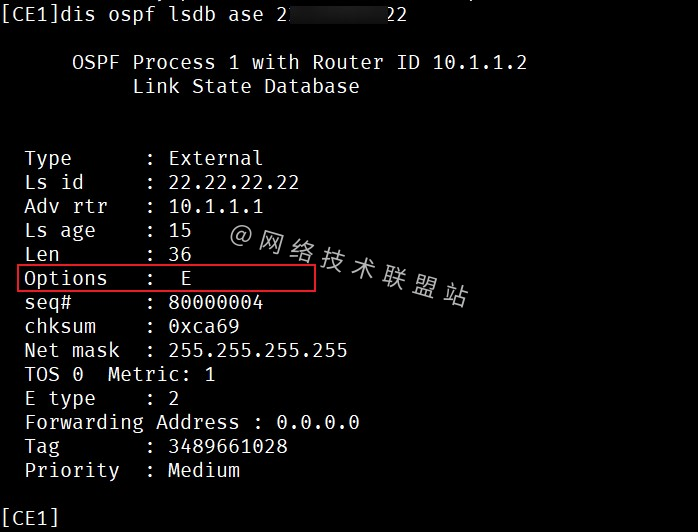

从上面的结果可以看出，在PE1上配置命令后，CE1上收到的LSA不再携带DN位。

LSA 也被正确加载到路由表中。

3、Vpn-instance-capability

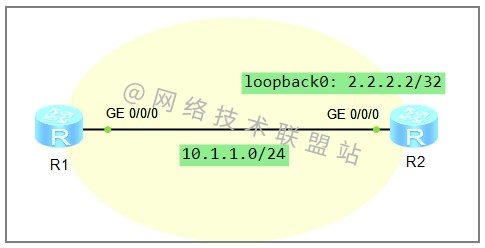

再假设一个场景，R1和R2接口都绑定了VPN实例，R1和R2之间开启了OSPF来传输路由。在 R2 上，将直连路由引入 OSPF 进程。然后查看R1上的路由表，会不会觉得导入的路由在R1上可以观察到？

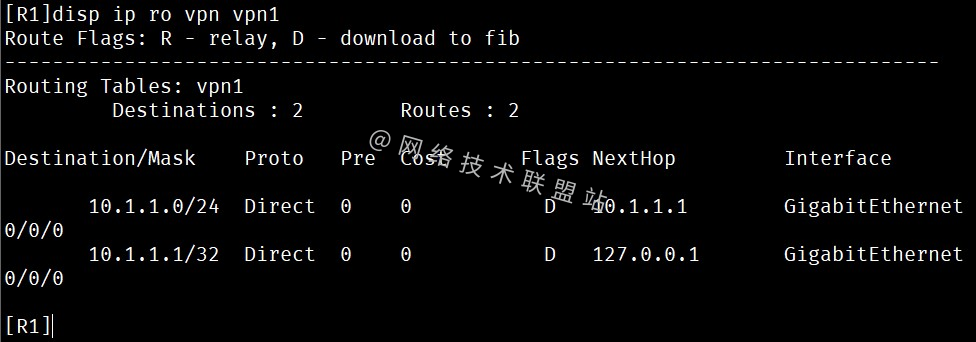

遗憾的是，R1 上没有相关路线。

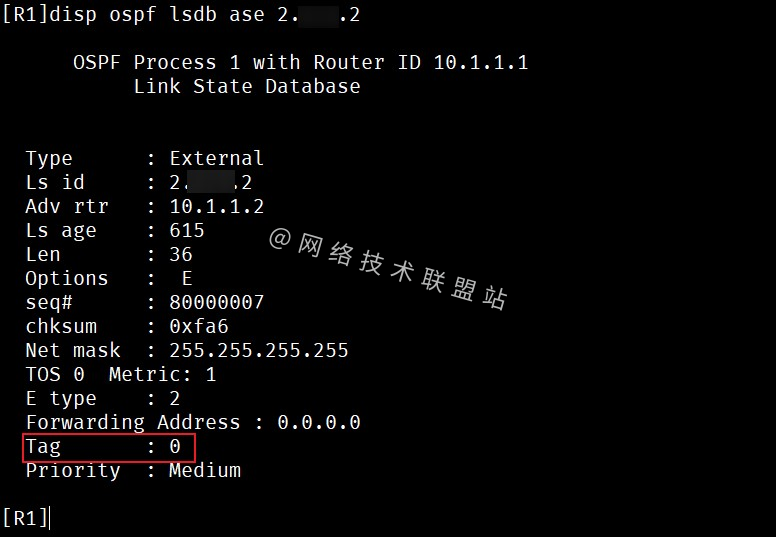

在这种情况下，由于R1和R2都没有配置BGP，所以R1上接收到的LSA的路由标签字段为0，这是默认值，最后，由于路由标签相同，R1 不会将 LSA 加载到路由表中。

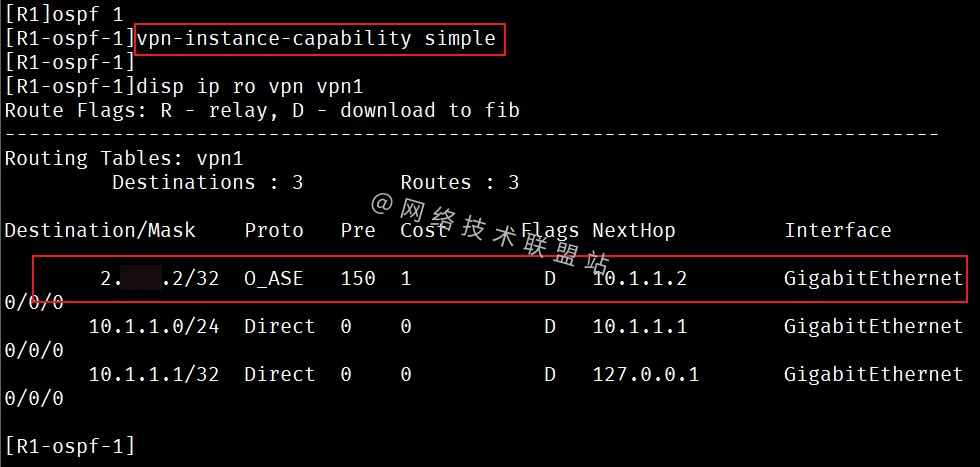

为了解决这个问题，我们可以在 R1 OSPF 进程下启用vpn-instance-capabilit simple，之后 R1 路由器将忽略 OSPF 防环路机制，将 LSA 加载到路由表中。
