校园网多核心（OSPF）的拓扑实现和配置实例

• 所谓链路状态是指路由器接口的状态，如UP，DOWN，IP及网络类型等。
• 链路状态信息通过链路状态公告(LSA)发布到网上的每台路由器。
• 每台路由器通过LSA信息建立一个关于网络的拓扑数据库。
• 每台路由器通与与其直连的路由器交换Hello报文，建立邻居关系．

OSPF区域(Area)

• 在OSPF中使用区域来为自治系统分段，OSPF是一种层次化的路由选择协议，区域0是一个OSPF网络中必须具有的区域，也称为主干区域，其他所有区域要求通过区域0互连到一起。
• 区域划分的目的，是为了减少链路状态信息所占用的数据库的大小，占用内存的数量，以及减少ＣＰＵ运算的复杂程度及对带宽的占用．最终实现减少路由表的条目

OSPF特点

• 适用于大型网络，并能进行优化路由更新。
• 收敛速度快
• 无环路
• 支持VLSM；
• 路由认证

通过利用 OSPF 协议在两台S6810E 上实现双核心技术，不但可以起到让设备进行冗余备份，而且还可以进行中心数据通信负载均衡，有效对中心设备减清负荷，保证核心层的稳定性和可靠性。同时两台核心交换机通过 802.3ad ，进行链路聚合，达到 40G 带宽。

大连海事大学万兆校园网案例

核心设备采用两台万兆核心交换机RG-S6810E和6台万兆核心交换机RG-S6806E，6台RG-S6806E通过万兆线路分别连接到两台RG-S6810E上；然后采用千兆线路进行冗余备份。位于网络中心的两台RG-S6810E通过两条万兆线路互相连接，通过IEEE 802.3ad 进行链路捆绑，从而真正把整个校园网达到万兆骨干，具有绝对而且充分的扩展能力。

全网运行ospf动态路由协议，并采用分层架构。其中核心的8台万兆交换机置于area 0中，每台6806E所带的校区根据其规模，划分成2-6个不等的total stub area，这样不但保证了在核心交换机上维护全网的路由，同时缩小了网络动荡的范围，此外通过在ABR上面使用路由汇总，进一步减少了核心交换机的路由表，确保网络采用最优的结构稳定运行。

OSPF设计原则：

1、设定OSPF优先级：

• S6810E：50
• S6806E：10
• S3550：1（默认）

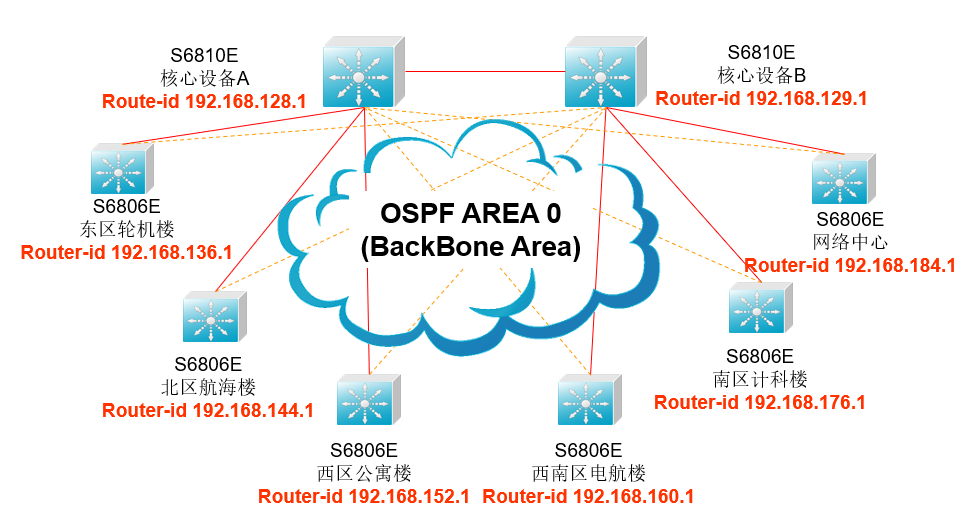

2、设定设备的OSPF Router-ID

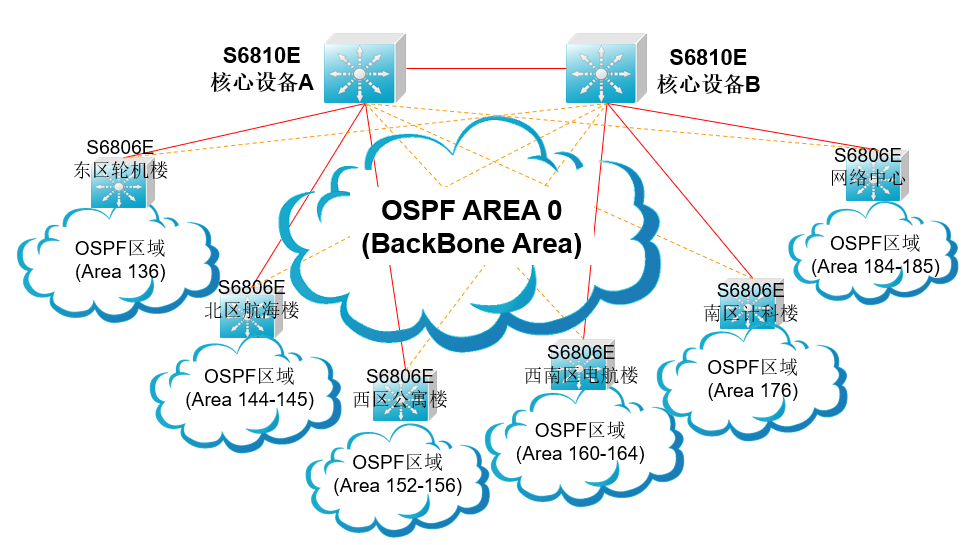

核心OSPF区域设计

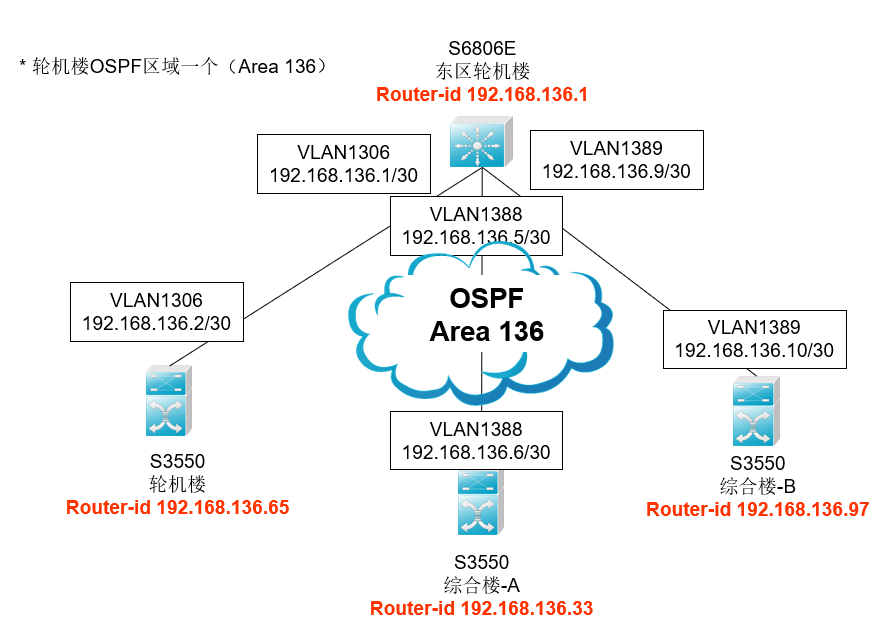

东区轮机楼OSPF设计

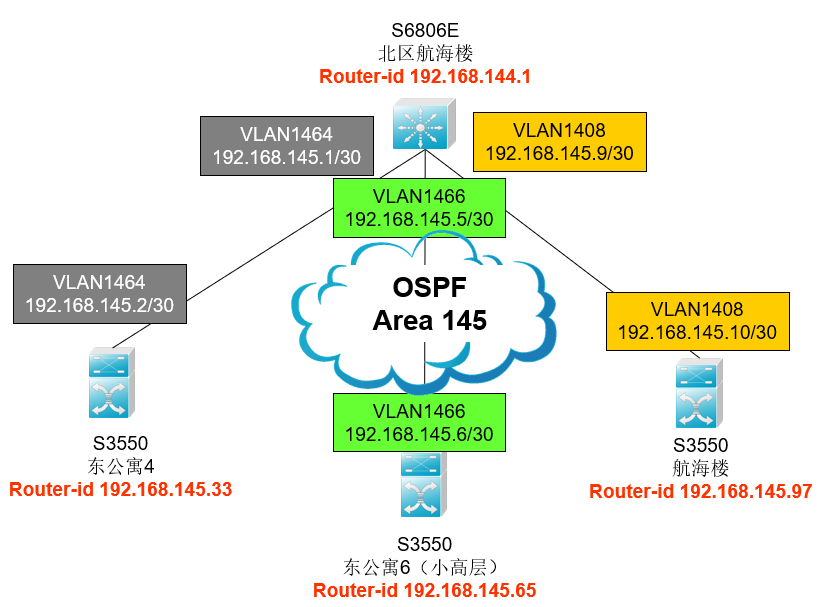

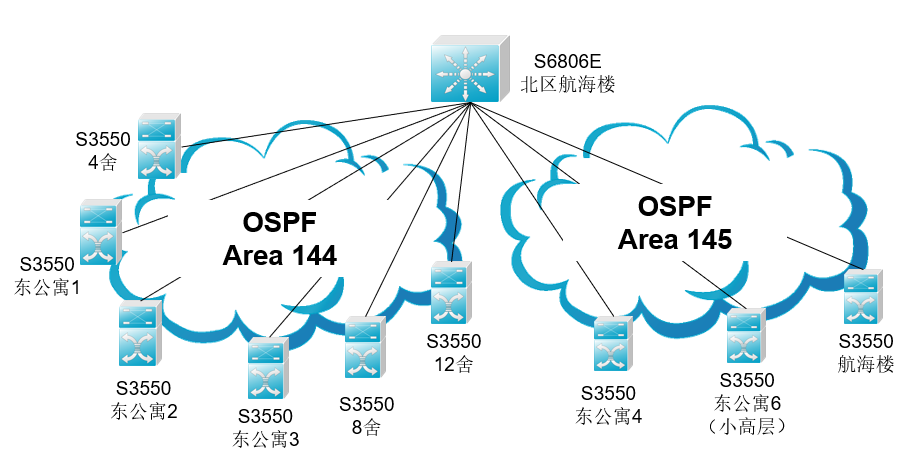

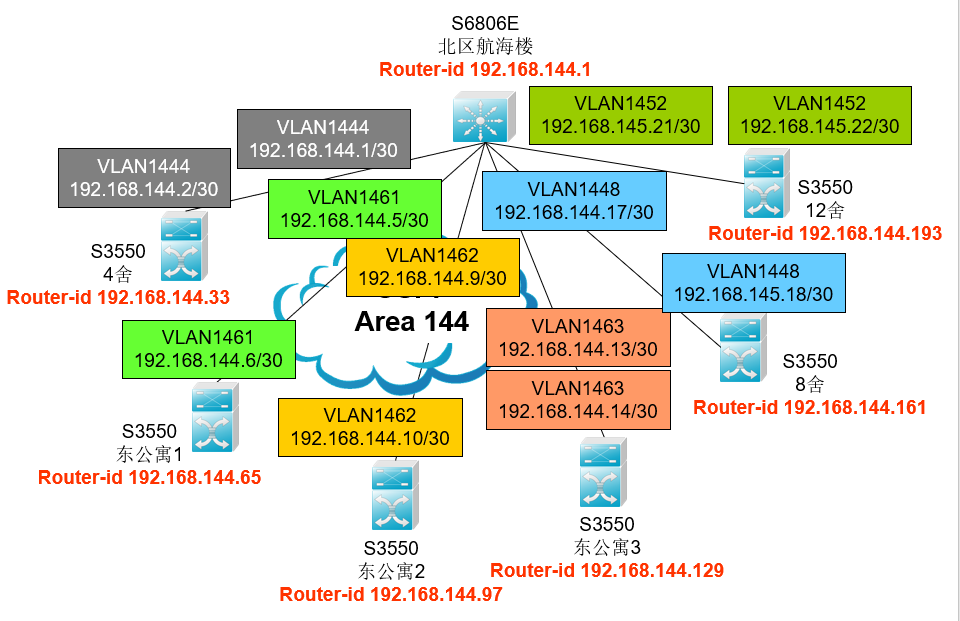

北区航海楼OSPF设计

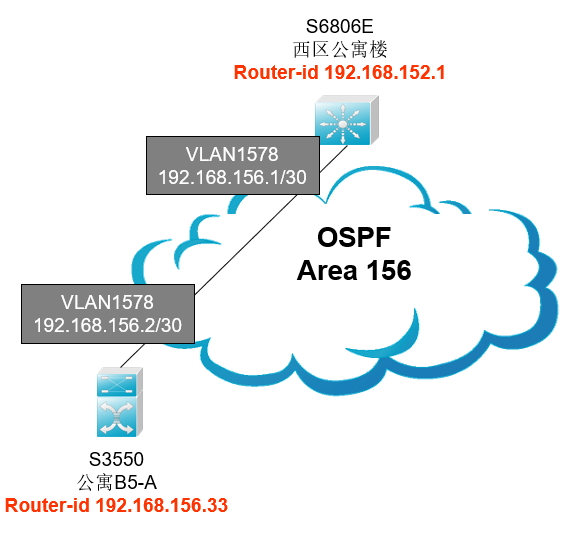

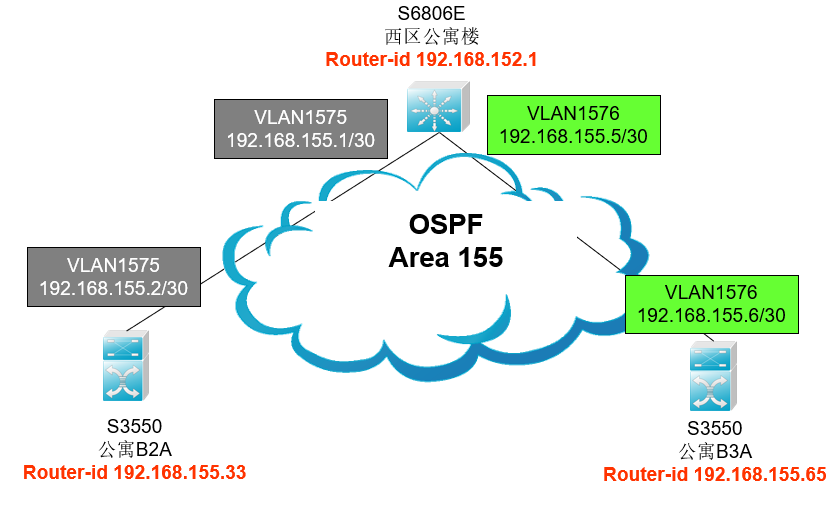

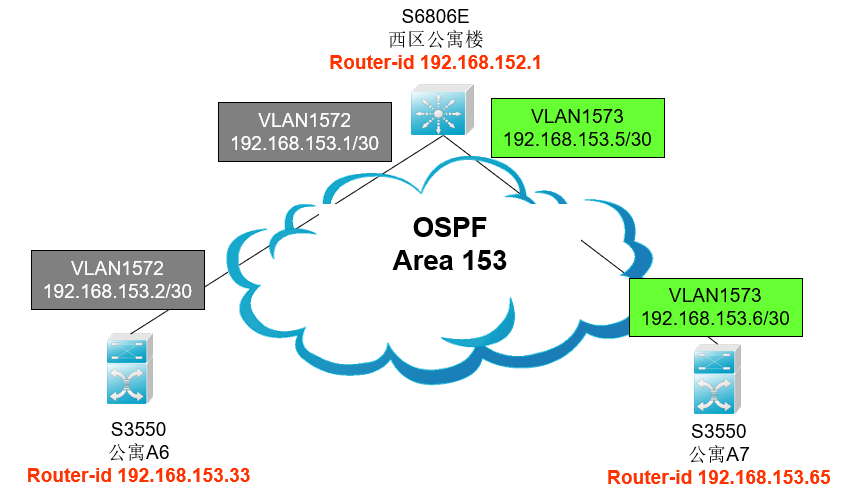

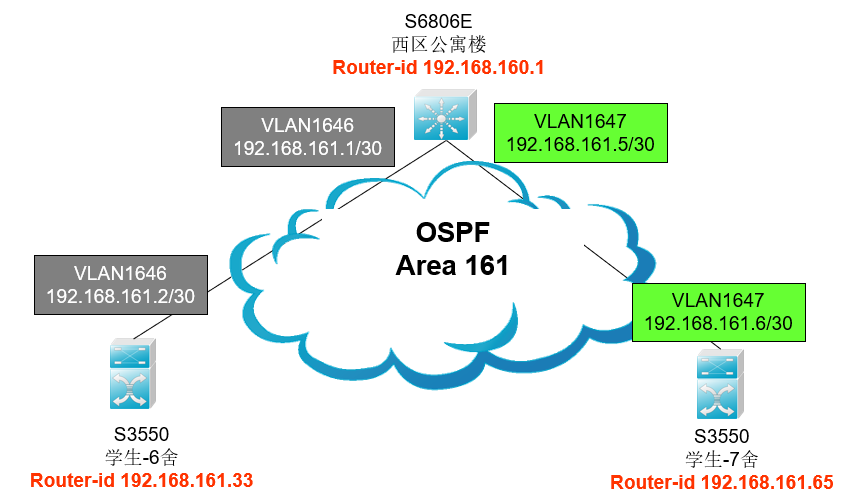

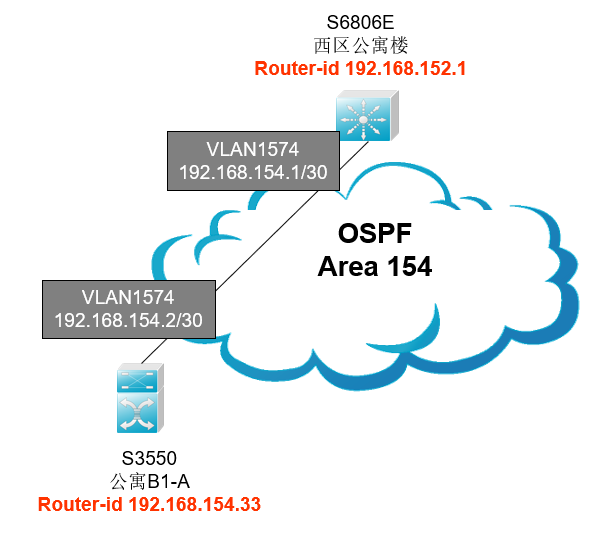

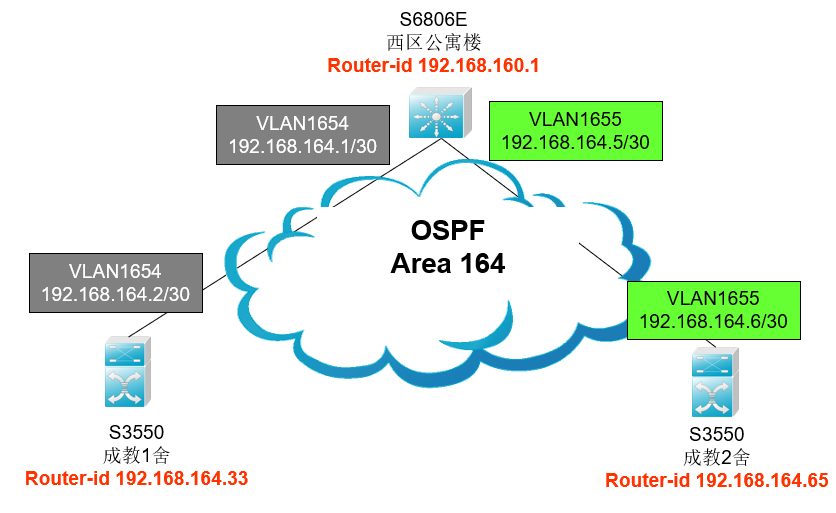

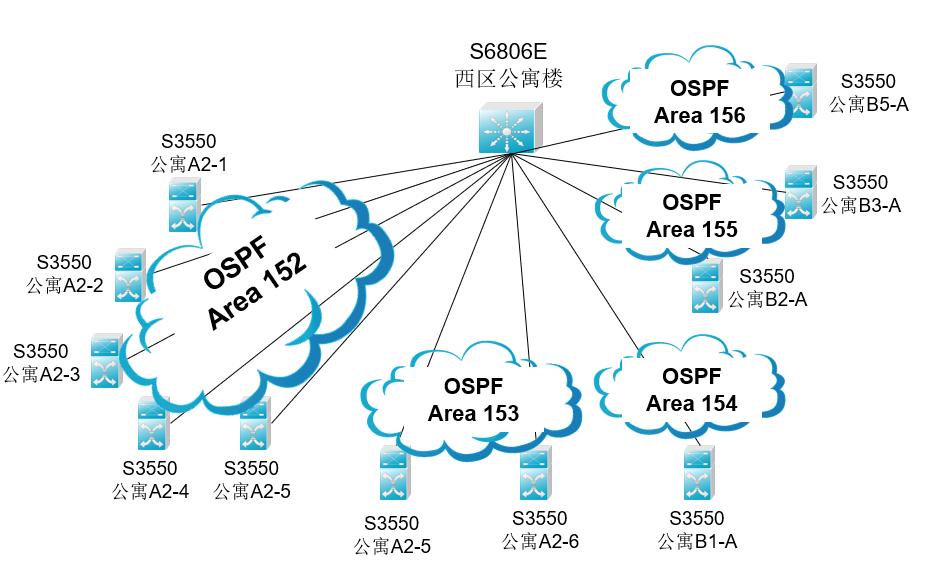

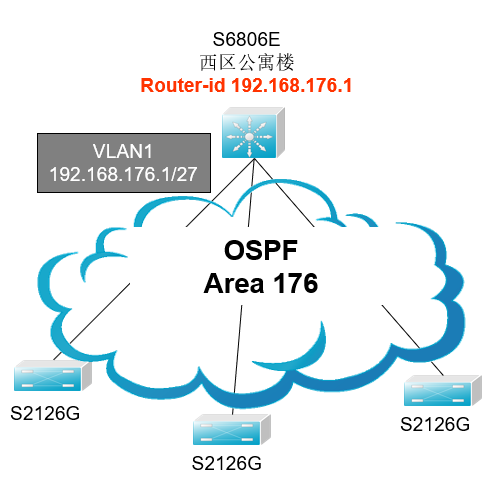

西区公寓楼OSPF设计

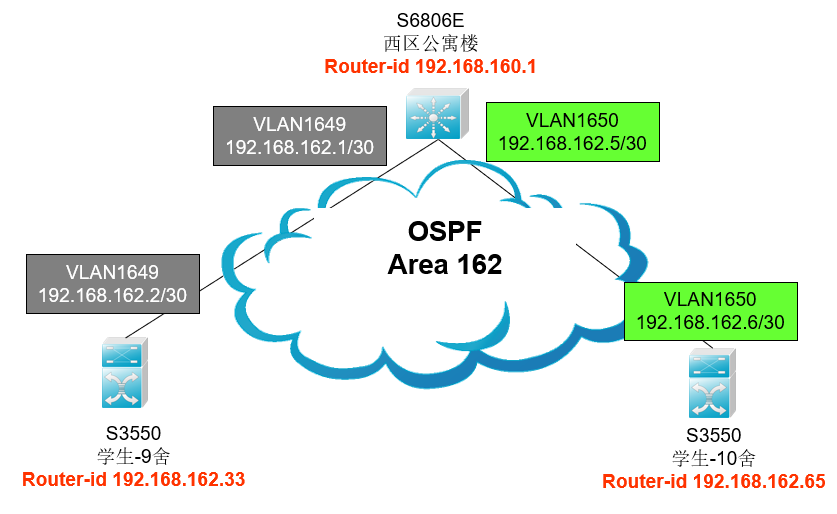

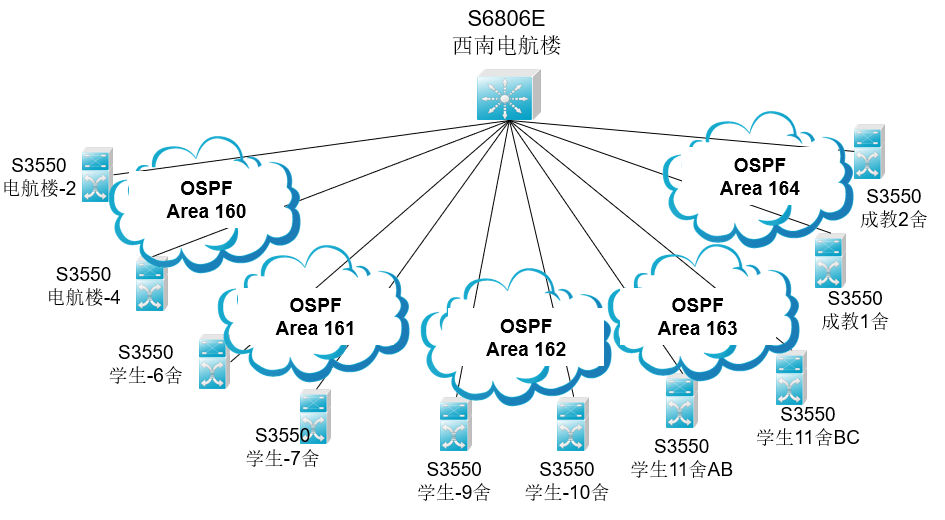

西南电航楼OSPF设计

西南计科楼OSPF设计

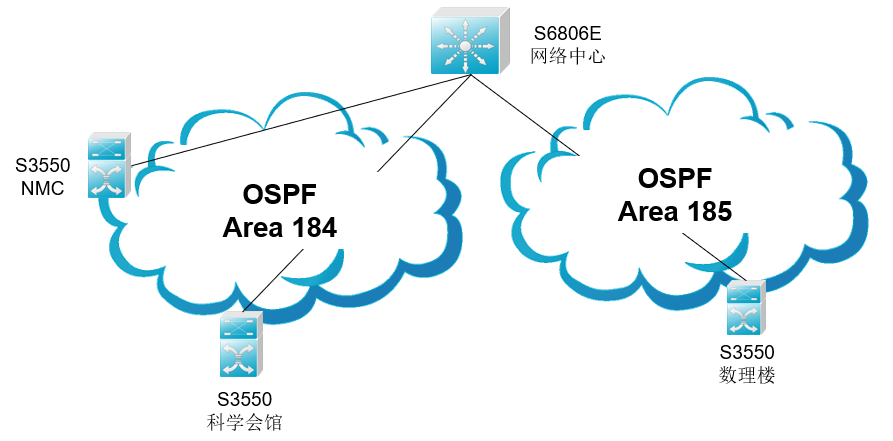

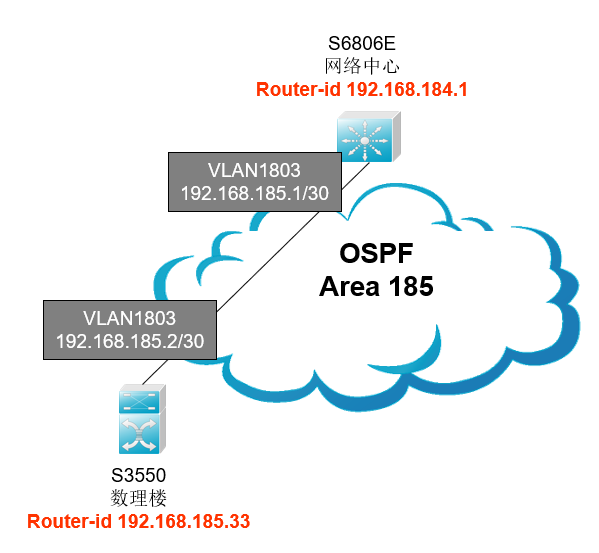

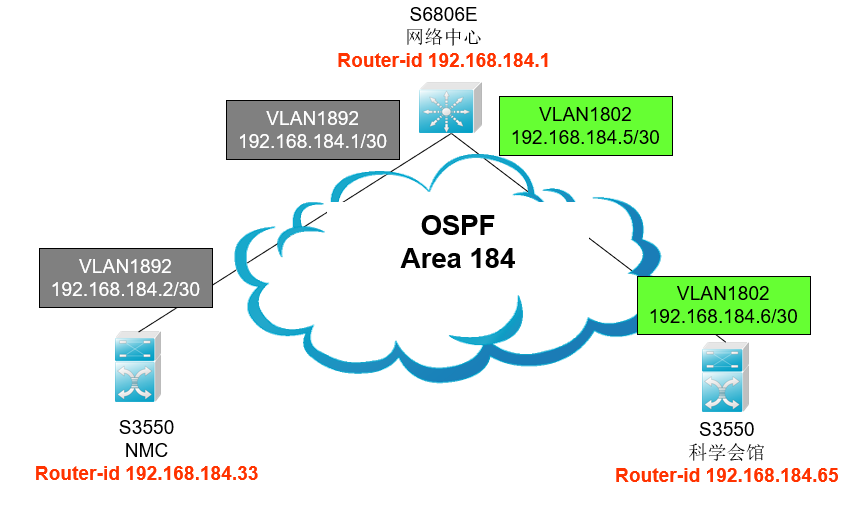

网络中心OSPF设计

6台8606E的管理地址可以通过其地址中192.168.1YX.XXX中的Y来判断；其下面所连接的3550-24的管理地址首先取决于其所在的ospf area id，即192.168.YYY.XXX，中的YYY就是ospf area id，XXX分别为33、65……，以32为单位递增。每台3550-24下面连接的2126的管理地址为3550-24的管理地址在一个网段，并以1位单位递增。

• 通过万兆链路做主链路，千兆链路做备份链路，实现链路的备份
• 通过运行ＯＳＰＦ协议，实现路由的备份
• 通过采用双核心，实现设备的备份及负载均衡
• 通过在两台核心设备使用802.3ad协议，实现两台核心间有足够的带宽，不会产生任何瓶颈。
• 通过在三层设备上打开sysguard功能，实现防止用户扫描和功能对网络的影响
• 通过在TRUNK接口上做VLAN的修剪，实现避免接收多余无用的广播信息
• 通过ＡＣＬ技术，实现对用户应用及安全的控制

步骤

• 启用ＯＳＰＦ功能，
• 划分区域，并正确发布接口地址
• 在出口设备做缺省路由，静态路由的重分发
• 根据规划，正确配置链路的Ｃost值
• 根据规划，正确配置Ｒouter-id
• 根据规划，正确配置每台设备的优先级

注意事项

• 保证Hello报文相关参数的一至，否则相邻路由器间无法建立邻居关系
• 正确发布接口网络地址，发布范围要准备，否则有可能会导致不同设备发布的网络地址冲突，影响路由
• 如果一个将一个区域配置成stup area，则需要将这个区域内的所有路由器都配置成stub area
• 要在ASBR 做外部路由的引入，否刚自治系统内的路由器无法学习到自治系统外的路由信息.
