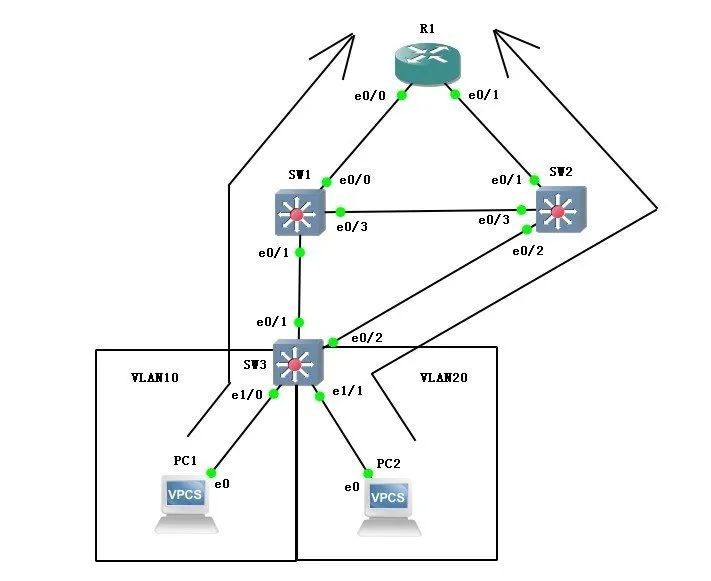

通过设置MSTP，使PC-1走SW3 -> SW1 -> R1的道路，PC-2走SW3 -> SW2 -> R1的道路，实现负载均衡，合理分配网络流量。

SW1#conf t
SW1(config)#vlan 10
SW1(config-vlan)#vlan 20
SW1(config-vlan)#exit
SW1(config)#inter e0/1
SW1(config-if)#sw tr enc dot
SW1(config-if)#sw mo tr
SW1(config-if)#exit
SW1(config)#inter e0/3
SW1(config-if)#sw tr enc dot
SW1(config-if)#sw mo tr
SW1(config-if)#exit
SW1(config)#spanning-tree mode mst
SW1(config)#spanning-tree mst configuration
SW1(config-mst)#revision 1
SW1(config-mst)#name area1
SW1(config-mst)#instance 1 vlan 10
SW1(config-mst)#instance 2 vlan 20
SW1(config-mst)#exit
SW1(config)#spanning-tree mst 1 priority 4096
SW1(config)#end

SW2#conf t
SW2(config)#vlan 10
SW2(config-vlan)#vlan 20
SW2(config-vlan)#exit
SW2(config)#inter e0/3
SW2(config-if)#sw tr enc dot
SW2(config-if)#sw mo tr
SW2(config-if)#exit
SW2(config)#inter e0/2
SW2(config-if)#sw tr enc dot
SW2(config-if)#sw mo tr
SW2(config-if)#exit
SW2(config)#spanning-tree mode mst
SW2(config)#spanning-tree mst configuration
SW2(config-mst)#revision 1
SW2(config-mst)#name area1
SW2(config-mst)#instance 1 vlan 10
SW2(config-mst)#instance 2 vlan 20
SW2(config-mst)#exit
SW2(config)#spanning-tree mst 2 priority 4096
SW2(config)#end

SW3#conf t
SW3(config)#vlan 10
SW3(config-vlan)#vlan 20
SW3(config-vlan)#exit
SW3(config)#inter e1/0
SW3(config-if)#sw ac vlan 10
SW3(config-if)#exit
SW3(config)#inter e1/1
SW3(config-if)#sw ac vlan 20
SW3(config-if)#exit
SW3(config)#inter e0/1
SW3(config-if)#sw tr enc dot
SW3(config-if)#sw mo tr
SW3(config-if)#exit
SW3(config)#inter e0/2
SW3(config-if)#sw tr enc dot
SW3(config-if)#sw mo tr
SW3(config-if)#exit
SW3(config)#spanning-tree mode mst
SW3(config)#spanning-tree mst configuration
SW3(config-mst)#revision 1
SW3(config-mst)#name area1
SW3(config-mst)#instance 1 vlan 10
SW3(config-mst)#instance 2 vlan 20
SW3(config-mst)#end

查看SW3上的MSTP，下面是instance1(VLAN10)的信息。

SW3#show spanning-tree mst 1

##### MST1    vlans mapped:   10
Bridge        address aabb.cc00.0400  priority      32769 (32768 sysid 1)
Root          address aabb.cc00.0200  priority      4097  (4096 sysid 1)
              port    Et0/1           cost          2000000   rem hops 19

Interface        Role Sts Cost      Prio.Nbr Type
---------------- ---- --- --------- -------- --------------------------------
Et0/1            Root FWD 2000000   128.2    Shr
Et0/2            Altn BLK 2000000   128.3    Shr
Et1/0            Desg FWD 2000000   128.5    Shr

SW3#

下面是instance2(VLAN20)的信息。

SW3#show spanning-tree mst 2

##### MST2    vlans mapped:   20
Bridge        address aabb.cc00.0400  priority      32770 (32768 sysid 2)
Root          address aabb.cc00.0300  priority      4098  (4096 sysid 2)
              port    Et0/2           cost          2000000   rem hops 19

Interface        Role Sts Cost      Prio.Nbr Type
---------------- ---- --- --------- -------- --------------------------------
Et0/1            Altn BLK 2000000   128.2    Shr
Et0/2            Root FWD 2000000   128.3    Shr
Et1/1            Desg FWD 2000000   128.6    Shr

SW3#

FWD就是forward，即转发，即转发到该条路线(端口)，以上显示出了实验已经配置完成。
