Cadence 16.6 Allegro差分线的蛇形走线

作者头像
黑马Amos
发布于 2023-03-21 06:14:14
发布于 2023-03-21 06:14:14
1.6K0
举报
文章被收录于专栏:李家杂货铺zi李家杂货铺zi

目录

1. 差分线的单条线执行蛇形走线的方法

2. 差分线的两条线同时执行蛇形走线的方法

3. 总结


1. 差分线的单条线执行蛇形走线的方法

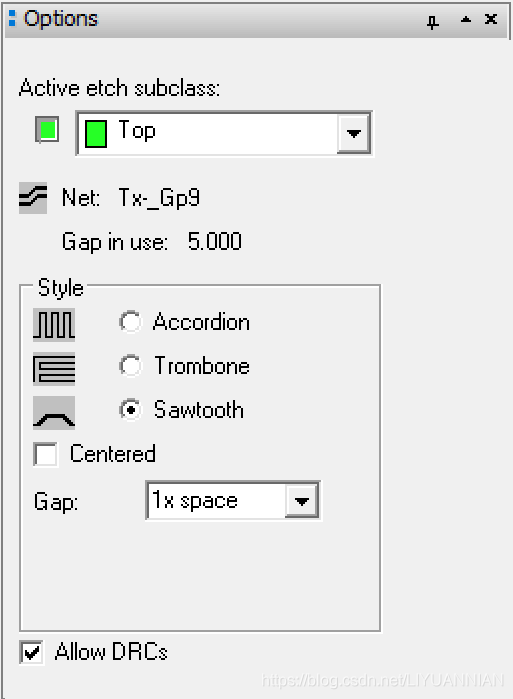

Route -> Delay Tune,鼠标单击差分线的单条线Tx-_GP9(较短的那一条),此时Options的界面如下:

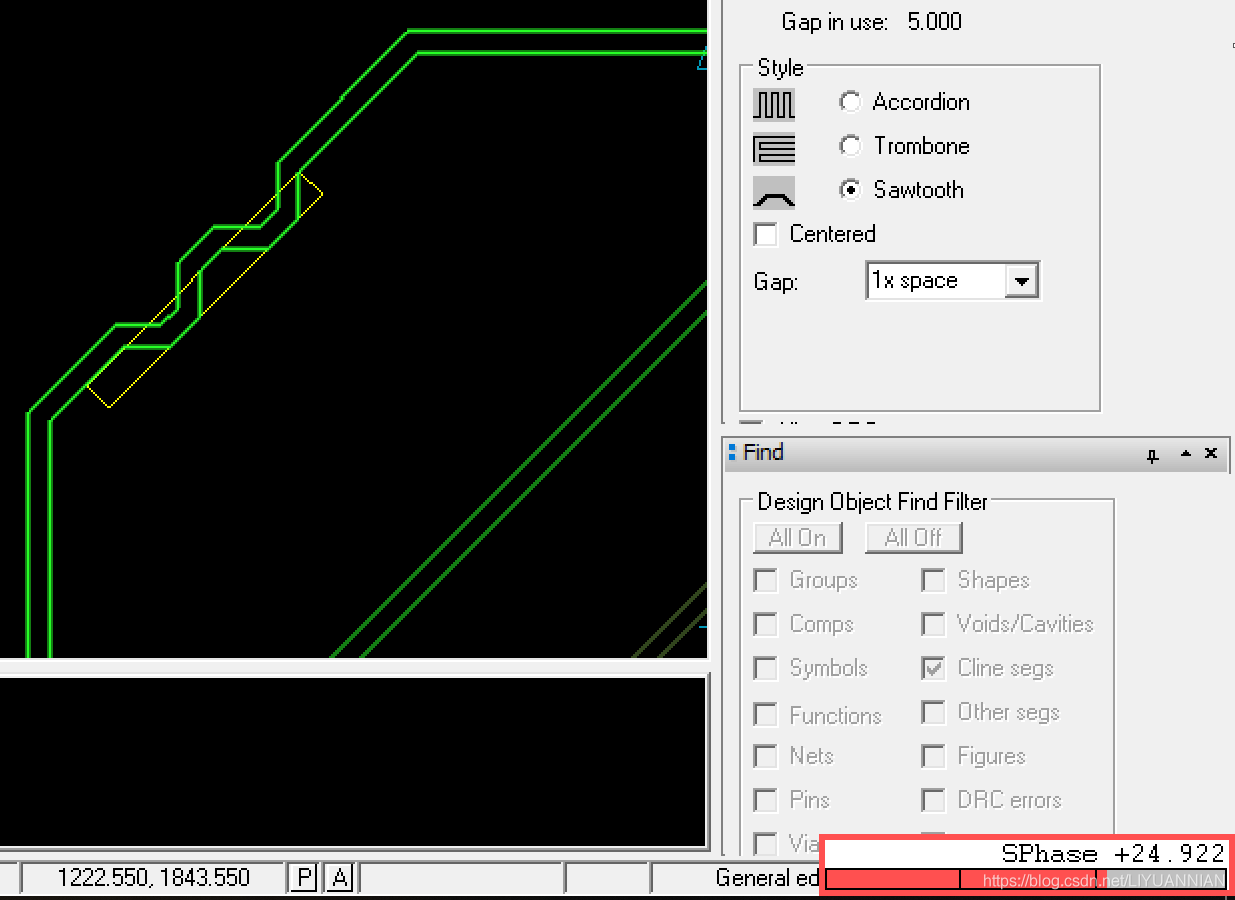

这个时候晃动鼠标可以看到屎黄色的框,右键鼠标选择Single trace mode,见到下图。

当上图的Static Phase为绿色,说明此时差分线两个单线的总长度的差值符合CM中的设置,上图的+8.039mil表示Margin,而非Actual。

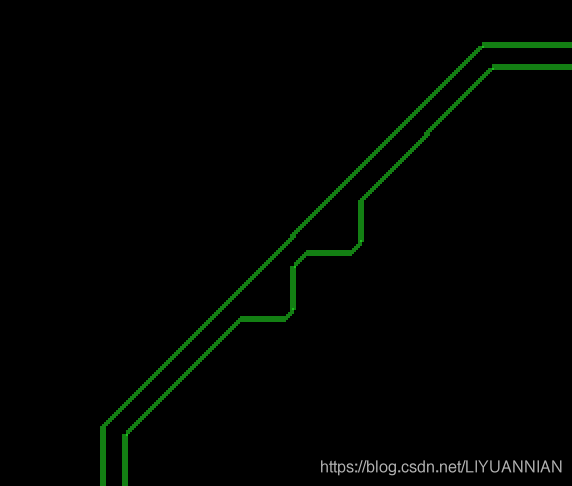

差分线单线走蛇形的实际效果图如下所示。

2. 差分线的两条线同时执行蛇形走线的方法

Route -> Delay Tune,鼠标单击差分线的单条线Tx-_GP9(较短的那一条),这个时候晃动鼠标可以看到屎黄色的框,右键鼠标确保不选择Single trace mode,见到下图。

无论怎么动鼠标,Static Phase的Margin值总是保持为+24.922mil, 经过测试发现,这种走线并不会使不等长的差分线变等长,似乎这种线除了长的好看,其他一无是处....

3. 总结

差分线等长的要求相对于平行的要求要高的多,这样想的话,也就能接收差分线单条线走蛇形的那种不对称的丑的要死的样子。
