千兆PHY作为百兆使用时的连接方式

黑马Amos

发布于 2023-03-21 14:14:45

2.2K0

MDI是PHY和网络变压器之间的接口。

下表为不同的以太网标准下PHY接口定义和RJ45的引脚对应关系（MDI配置）。

RJ45.PIN	1000BASE-T	PHY	100BASE-TX	PHY	10BASE-T	PHY
1	BI DA+	P1_MDIP[0]	TX+	P1_MDIP[0]	TX+	P1_MDIP[0]
2	BI DA-	P1_MDIN[0]	TX-	P1_MDIN[0]	TX-	P1_MDIN[0]
3	BI DB+	P1_MDIP[1]	RX+	P1_MDIP[1]	RX+	P1_MDIP[1]
4	BI DC+	P1_MDIP[2]	Not Used	Not Used	Not Used	Not Used
5	BI DC-	P1_MDIN[2]	Not Used	Not Used	Not Used	Not Used
6	BI DB-	P1_MDIN[1]	RX-	P1_MDIN[1]	RX-	P1_MDIN[1]
7	BI DD+	P1_MDIP[3]	Not Used	Not Used	Not Used	Not Used
8	BI DD-	P1_MDIN[3]	Not Used	Not Used	Not Used	Not Used

下表为不同的以太网标准下PHY接口定义和RJ45的引脚对应关系（MDIX配置）。

RJ45.PIN	1000BASE-T	PHY	100BASE-TX	PHY	10BASE-T	PHY
1	BI DA+	P1_MDIP[1]	TX+	P1_MDIP[1]	TX+	P1_MDIP[1]
2	BI DA-	P1_MDIN[1]	TX-	P1_MDIN[1]	TX-	P1_MDIN[1]
3	BI DB+	P1_MDIP[0]	RX+	P1_MDIP[0]	RX+	P1_MDIP[0]
4	BI DC+	P1_MDIP[3]	Not Used	Not Used	Not Used	Not Used
5	BI DC-	P1_MDIN[3]	Not Used	Not Used	Not Used	Not Used
6	BI DB-	P1_MDIN[0]	RX-	P1_MDIN[0]	RX-	P1_MDIN[0]
7	BI DD+	P1_MDIP[2]	Not Used	Not Used	Not Used	Not Used
8	BI DD-	P1_MDIN[2]	Not Used	Not Used	Not Used	Not Used

以下是Marvell 88E6350/88E6351和88E1512的示例。

下图为Marvell 88E6350/88E6351的MDI引脚映射图。

上图中，88E6350/88E6351为千兆交换，当内置的千兆PHY作为百兆使用时，MDIP/N[2]和MDIP/N[3]是Unused，在MDI配置下，MDIP/N[0]作为TX±，MDIP/N[1]作为RX±；在MDIX配置下，MDIP/N[0]作为RX±，MDIP/N[1]作为TX±；

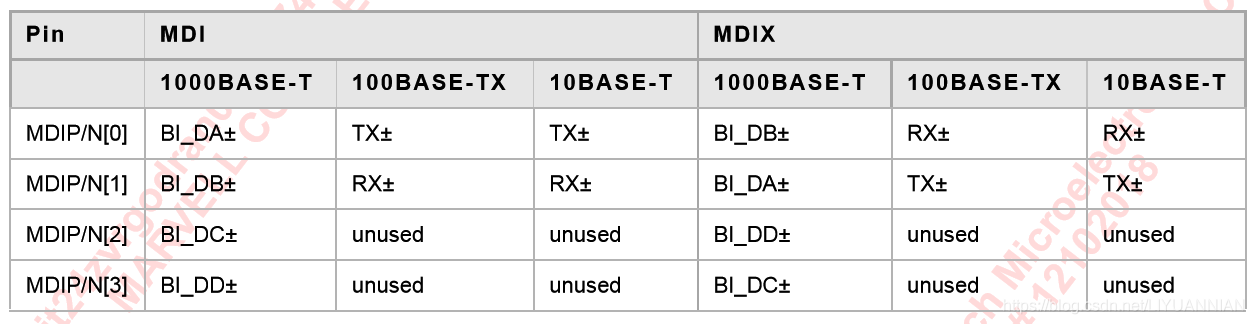

下图为88E1512（千兆PHY）的MDI信号的描述。

可以看出，88E1512作为百兆使用时，MDIP/N[2]和MDIP/N[3]是Unused，在MDI配置下，MDIP/N[0]作为TX±，MDIP/N[1]作为RX±；在MDIX配置下，MDIP/N[0]作为RX±，MDIP/N[1]作为TX±；
