社区首页 >专栏 >【计算理论】计算理论总结 ( 上下文无关文法 CFG 转为下推自动机 PDA 示例 1 ) ★★

【计算理论】计算理论总结 ( 上下文无关文法 CFG 转为下推自动机 PDA 示例 1 ) ★★

作者头像
韩曙亮
发布于 2023-03-28 12:19:44
发布于 2023-03-28 12:19:44
9620
举报

文章目录

参考博客 :

一、上下文无关文法 CFG 转为下推自动机 PDA 流程


上下文无关文法 CFG 转为下推自动机 PDA 流程 :

① 开始状态 : 开始状态

\rm q_{start}

, 跳转到

\rm q_{loop}

状态的指令

\rm \varepsilon , \varepsilon \to K

, 使用

\rm K

替换栈内空字符

\varepsilon

, 即将

\rm K

放入栈中 ;

② 循环状态 :

\rm q_{loop}

状态的指令都是从本状态指向本状态 , 生成两种指令 , 一种是基本指令 , 一种是终端字符指令 ;

基本指令

\rm S \to aTb|b

生成为

\rm \varepsilon , S \to aTb

\rm \varepsilon , S \to b

两条指令 , 前面都是读取空字符作为栈读取的信息 ;

终端字符指令 , 如果存在终端字符

\rm a

\rm b

, 那么生成

\rm a, a \to \varepsilon

\rm b, b \to \varepsilon

两条指令 , 含义是读取栈顶

\rm a

字符 , 将该字符使用空字符替代 , 即从栈中删除该字符 ;

③ 接受状态 :

\rm q_{loop}

状态跳转到

\rm q_{accept}

指令是

\rm \varepsilon , K \to \varepsilon

, 栈顶读取到

\rm K

字符删除 ;

④ 拆分指令 : 在循环状态

\rm q_{loop}

中的基本指令中存在多字符指令 , 如

\rm \varepsilon , S \to aTb

,

\rm S

读取到空字符

\varepsilon

, 使用

\rm aTb

字符替换栈顶的

\rm S

字符 , 这是

3

个字符 , 肯定不行 , 需要逐个放进去 , 先放

\rm b

, 再放

\rm T

, 最后放

\rm a

;

最终分解为

\rm \varepsilon , S \to b

读取空字符放入

\rm b

到栈顶 ,

\rm \varepsilon , \varepsilon \to T

读取空字符放入

\rm T

到栈顶 ,

\rm \varepsilon , \varepsilon \to a

读取空字符放入

\rm a

到栈顶 ;

二、上下文无关文法 CFG 转为下推自动机 PDA 示例 1


将上下文无关语法 ( CFG ) 转为下推自动机 ( PDA ) :

\rm S \to aTb | b
\rm T \to Ta|\varepsilon

上下文无关文法 CFG 转为下推自动机 PDA 流程 :

① 开始状态 : 开始状态

\rm q_{start}

, 跳转到

\rm q_{loop}

状态的指令

\rm \varepsilon , \varepsilon \to K

, 使用

\rm K

替换栈内空字符

\varepsilon

, 即将

\rm K

放入栈中 ;

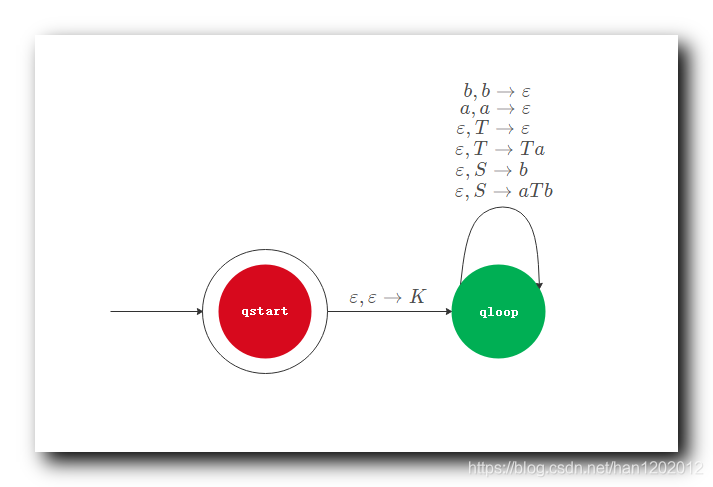

② 循环状态 :

\rm q_{loop}

状态的指令都是从本状态指向本状态 , 生成两种指令 , 一种是基本指令 , 一种是终端字符指令 ;

基本指令

\rm S \to aTb|b

生成为

\rm \varepsilon , S \to aTb

\rm \varepsilon , S \to b

两条指令 , 前面都是读取空字符作为栈读取的信息 ;

基本指令

\rm T \to Ta|\varepsilon

生成为

\rm \varepsilon , T \to Ta

\rm \varepsilon , T \to \varepsilon

两条指令 , 前面都是读取空字符作为栈读取的信息 ;

终端字符指令 , 如果存在终端字符

\rm a

\rm b

, 那么生成

\rm a, a \to \varepsilon

\rm b, b \to \varepsilon

两条指令 , 含义是读取栈顶

\rm a

字符 , 将该字符使用空字符替代 , 即从栈中删除该字符 ;

③ 接受状态 :

\rm q_{loop}

状态跳转到

\rm q_{accept}

指令是

\rm \varepsilon , K \to \varepsilon

, 栈顶读取到

\rm K

字符删除 ;

④ 拆分指令 : 在循环状态

\rm q_{loop}

中的基本指令中存在多字符指令 , 如

\rm \varepsilon , S \to aTb

,

\rm S

读取到空字符

\varepsilon

, 使用

\rm aTb

字符替换栈顶的

\rm S

字符 , 这是

3

个字符 , 肯定不行 , 需要逐个放进去 , 先放

\rm b

, 再放

\rm T

, 最后放

\rm a

;

\rm \varepsilon , S \to aTb

最终分解为 :

\rm \varepsilon , S \to b

读取

\rm S

字符放入

\rm b

到栈顶替换

\rm S

字符 ,

\rm \varepsilon , \varepsilon \to T

读取空字符放入

\rm T

到栈顶 ,

\rm \varepsilon , \varepsilon \to a

读取空字符放入

\rm a

到栈顶 ;

\rm \varepsilon , T \to Ta

最终分解为 :

\rm \varepsilon , T \to a

, 读取

\rm T

字符放入

\rm a

到栈顶替换

\rm T

字符 ,

\rm \varepsilon , \varepsilon \to T

, 读取空字符放入

\rm T

到栈顶 ;

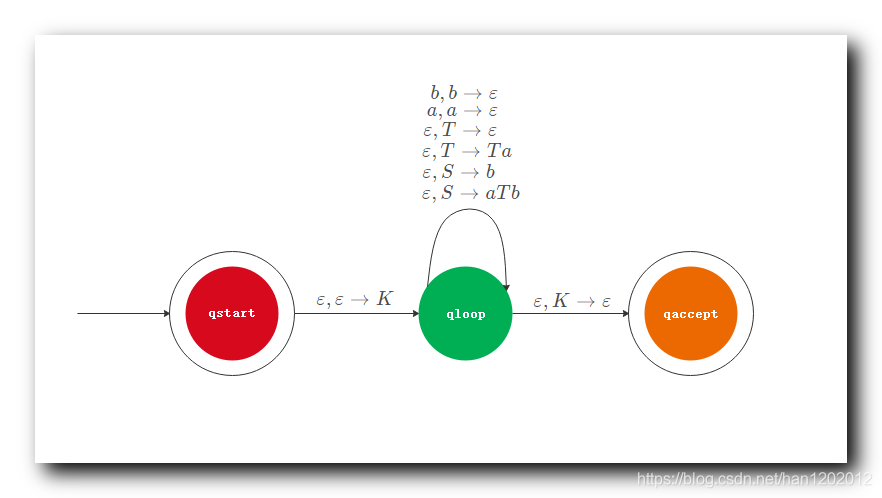

最终的下推自动机样式
