DC-DC Buck降压芯片

概述

FS2455是一种高效率的同步降压DC-DC转换器,具有5A输出电流。 FS2455在4.5V到30V的宽输入电压范围内工作, 集

成主开关和同步开关,具有非常低的RDS(ON)以最小化传导损失。 FS2455具有轻载时的应用和高效率。此外,它的工作频

率是恒定的在连续导通模式下为500kHz,以使电感器和电容器的尺寸最小。

特性:

 输入电压范围: 4.5V-30V

 输出电压:可调设置恒压

 快速瞬态响应

 软启动限制涌入电流

 恒频: 500kHz

 5A连续, 6A峰值负载电流能力

 输出过电流限制

 输出短路保护

 热关机和自动恢复

 封装: SOP8-EP

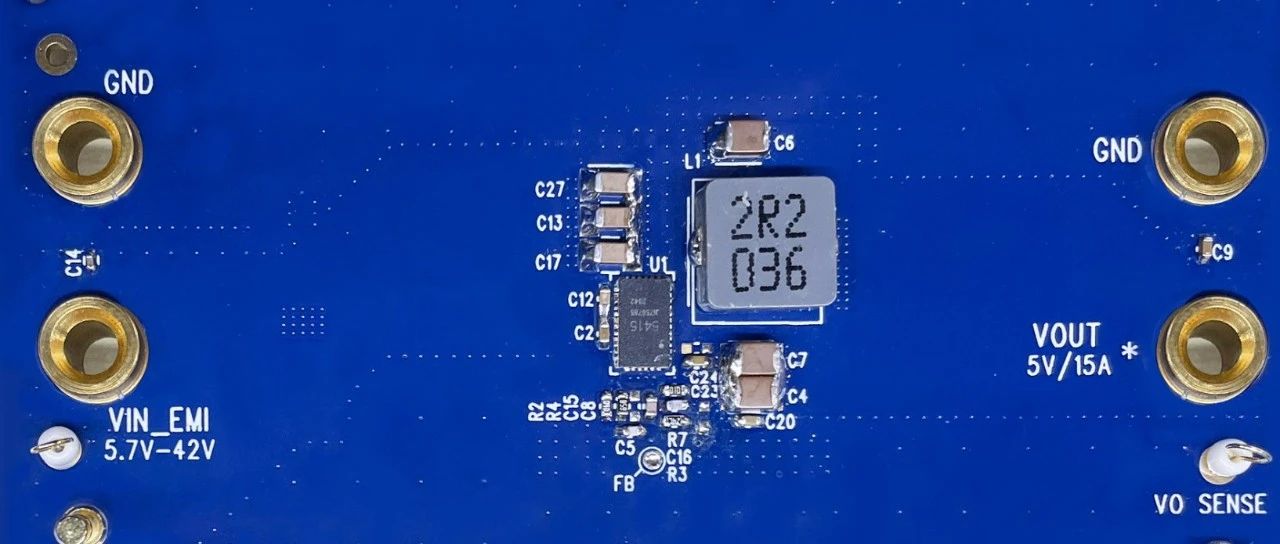

FS2455的PCB布局设计建议

开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪

声。如果问题与印刷电路板(PCB)布局有关,则很难确定原因。 EMC也是很注重(PCB)布局,这就是为

什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大。

原理图走线

主要器件放置

CIN加并联一个旁路电容0.1uF

SW节点

FB反馈电阻R1,R2

COUT电容

容易影响输出的布线

功率组件的推荐焊盘图案

GND功率地的PCB布线

电感器选择

降压电路CIN并联加旁路电容0.1uF的重要性

Vout=0.6*(1+R1/R2),If:R1=100K,R2=22.1K,VOUT=3.3V

Vout=0.6*(1+R1/R2),If:R1=110K,R2=15K,VOUT=5V

产品型号

工作电压(V)

输出电流

输出电压   (V)

开关频率 (Hz)

静态功耗

封装

生产

规格书

FS3406

<6

0.7A

1.2/1.8/3.3/ADJ

1.5MHz

40uA

SOT23-5

量产

FS2406

<6

1.2A

ADJ

1.5MHz

40uA

SOT23-5

量产

FS2407

<7.2

1.5A

ADJ

1.5MHz

40uA

SOT23-5

量产

FS2408

<6.2

2A

ADJ

1.5MHz

40uA

SOT23-5

量产

FS2450

<30

1.2A

ADJ

1.4MHz

500uA

SOT23-6

量产

FS2451

<40

0.6A

ADJ

1.8MHz

200uA

SOT23-6

量产

FS2452

<16

2A

ADJ

600KHz

400uA

SOT23-6

量产

FS2452‍A

<18

2A

ADJ

600KHz

400uA

SOT23-6

量产

FS2453

<40

3A

ADJ

650KHz

230uA

ESOP8

量产

FS245‍5

<30

5A

ADJ

500KHz

200uA

ESOP8

量产

FS2‍459

<60

0.5A

ADJ

480KHz

700A

SOT23-6

量产

FS2‍460

<45

2A

3.3/5/12/ADJ

150KHz

2mA

SOP8

量产

FS2‍461

<36

3A

ADJ

500KHz

300uA

ESOP8

量产

FS2‍462

<21

5A

ADJ

500KHz

1.5mA

ESOP8

量产

FS2‍955

12~90

5V0.6A/15V0.3A

1.3~20V

150KHz

2.5mA

ESOP8

量产

FS2956A

8~90

12V2A/5V2.5A

5~30V

140KHz

1mA

ESOP8

量产

‍FS2957

8~150

12V1A/5V3A

5~30V

140KHz

1mA

SOP8

量产

FS‍2596

<45

3A

3.3/5/12/ADJ

150KHz

10mA

TO-263-5L/TO220-5L

量产

FS‍2595

<45

3A

3.3/5/12/ADJ

380KHz

2mA

TO252-5L

量产
