Threejs入门之二十二：Threejs中的屏幕坐标转标准设备坐标

在上一节中，我们在监听鼠标移动事件时，将其坐标范围处理为了[-1,1]的范围，使用如下代码

document.addEventListener('mousemove',function( event ) {
  mouse.x =  ( event.clientX / window.innerWidth ) * 2 - 1  //处理为 -1 ~ 1 的范围
  mouse.y = - ( event.clientY / window.innerHeight ) * 2 + 1 //处理为 -1 ~ 1 的范围
  })

那么我们为什么要这么转换呢？

标准坐标系

我们之所以要进行上面的转换，这是因为在Three.js中Canvas画布具有一个标准设备坐标系，该坐标系的坐标原点在canvas画布的中间位置，x轴水平向右，y轴竖直向上。

标准设备坐标系的坐标值不是绝对值，是相对值，其范围是[-1,1]区间，也就是说canvas画布上任何一个位置的坐标，如果用标准设备坐标系来表示，那么坐标的值都是在-1到1之间的。

HTML中的坐标系

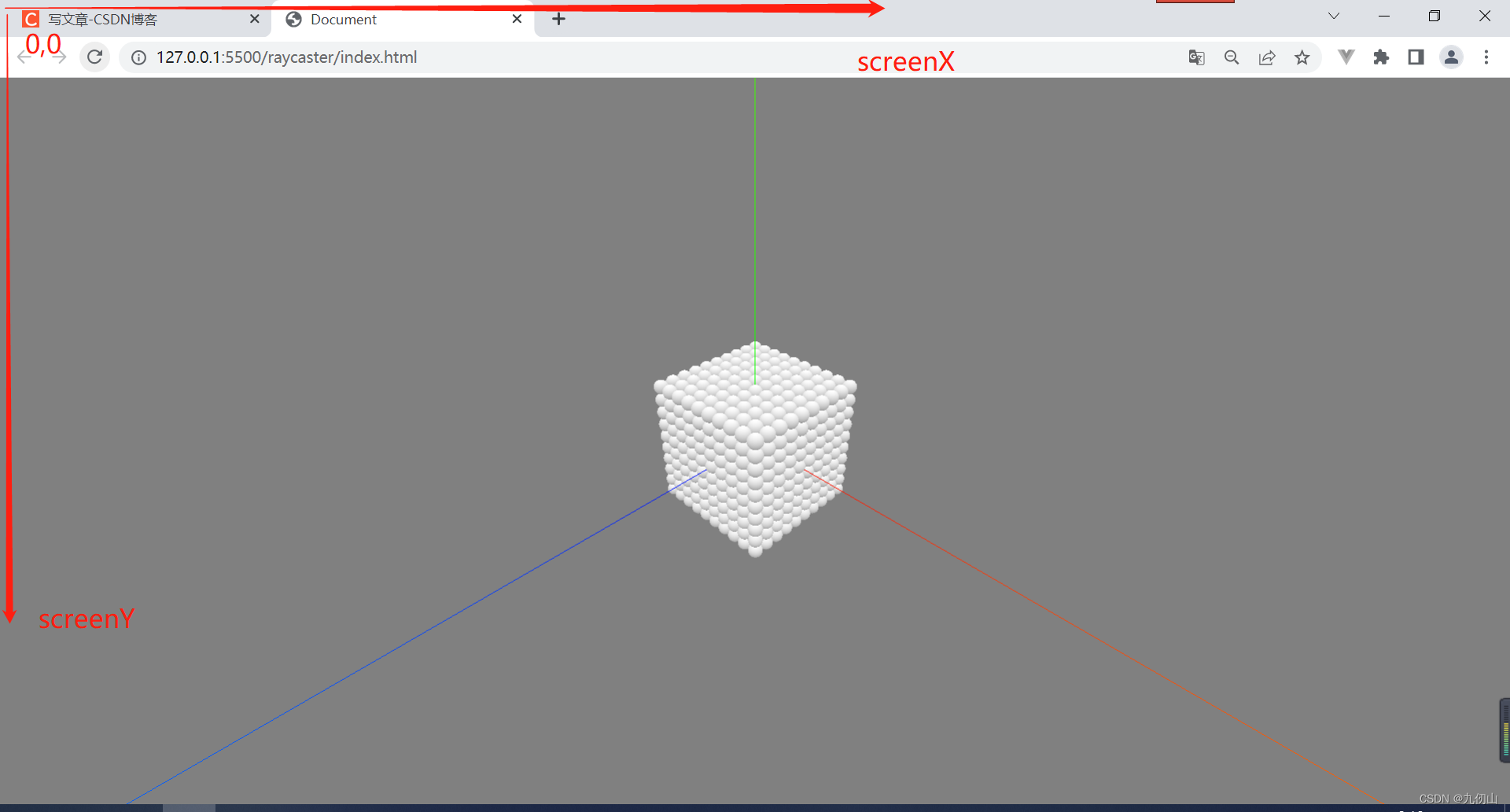

有前端基础的人都知道HTML中有四个坐标系，分别是screen，page，client和offset，他们用于描述DOM元素的Box尺寸和MouseEvent中的位置 1 screen坐标系 坐标原点：用户显示器屏幕左上角。 screenX：鼠标点击位置相对于电脑屏幕左上角的水平偏移量。 screenY：鼠标点击位置相对于电脑屏幕左上角的垂直偏移量。 screen坐标的最大范围是 (screen.width, screen.height)，最大值不会超过屏幕分辨率。

2 page坐标系 坐标原点：整个页面的左上角(整个页面的意思就是你整个网页的全部，按照整个html文档的长度和宽度来计算)。 pageX：鼠标点击位置相对于网页左上角的水平偏移量，也就是 clientX + 水平滚动条滚动的距离。 pageY：鼠标点击位置相对于网页左上角的垂直平偏移量，也就是 clientY + 垂直滚动条滚动的距离。 坐标系上某一个元素的pageX/pageY 不会 随着滚动条滚动而改变。 page坐标的最大范围是 (document.body.clientWidth + 垂直滚动条宽度, document.body.clientHeight + 水平滚动条高度)。 3 client 坐标原点：浏览器内容区域左上角(即浏览器中用户所看到区域的左上角，内容区域不包括工具栏和滚动条)。 clientX：鼠标点击位置相对于浏览器可视区域的水平偏移量(不会计算水平滚动的距离)。 clientY：鼠标点击位置相对于浏览器可视区域的垂直偏移量(不会计算垂直滚动的距离)。 坐标系上某一个元素的clientX/clientY 会 随着滚动条滚动而改变。 client坐标的最大范围是 (window.innerWidth - 垂直滚动条宽度, window.innerHeight - 水平滚动条高度)。 *计算这个坐标时，由于是基于浏览器窗口中用来显示网页的可视区域，那么也就是说需要拖动滚动条才能看到的区域不算；当你将浏览器窗口缩小时，clientX/clientY 的最大值也会缩小，但始终，它们的最大值不会超过你浏览器可视区域。

4 offset 坐标原点：父级中最近的一个带有CSS定位(position为absolute/relative)的父元素，如果当前元素的父级元素中没有进行CSS定位，那么就是body。 offsetX：鼠标点击位置相对于触发事件对象的水平距离。 offsetY：鼠标点击位置相对于触发事件对象的垂直距离。 offset坐标的最大范围是 (document.body.offsetWidth, document.body.offsetHeight)。 获取鼠标坐标事件 我们可以通过点击事件回调函数中的event来获取鼠标相关的位置信息

addEventListener('click',function(event){
    // event对象有很多鼠标事件相关信息
    console.log('event',event)
     const ox = event.offsetX
    const oy = event.offsetY
    const cx = event.clientX
    const cy = event.clientY
})

屏幕坐标转换标准设备坐标

在项目开发中，我们可以用.clientX、.clientY计算标准设备坐标，也可以用.offsetX、.offsetY计算标准设备坐标。 .offsetX和.offsetY坐标转化为标准设备坐标坐标

// 坐标转化公式
addEventListener('click',function(event){
    const px = event.offsetX;
    const py = event.offsetY;
    //屏幕坐标px、py转标准设备坐标x、y
    //width、height表示canvas画布宽高度
    const x = (px / width) * 2 - 1;
    const y = -(py / height) * 2 + 1;
})

画布的宽度是width，.offsetX的范围是0-width,.offsetX除以canvas画布宽度width，就可以从绝对值变成相对值，范围是0-1，相对值乘以2，范围0-2，再减去1，范围是-1-1，刚好和canvas画布标准设备坐标的范围-1~1能够对应起来。 用.clientX、.clientY计算canvas画布屏幕坐标 用.offsetX、.offsetY可以直接表示canvas画布屏幕坐标，但是如果用.clientX、.clientY表示，这时候要注意，把.clientX、.clientY转化为以canvas画布左上角为原点的坐标。

// 屏幕坐标转标准设备坐标
addEventListener('click',function(event){
    // left、top表示canvas画布布局，距离顶部和左侧的距离(px)
    const px = event.clientX-left;
    const py = event.clientY-top;
    //屏幕坐标px、py转标准设备坐标x、y
    //width、height表示canvas画布宽高度
    const x = (px / width) * 2 - 1
    const y = -(py / height) * 2 + 1
})

ok，关于屏幕坐标转标准设备坐标就聊到这里。
