nn网络层-卷积层

1D/2D/3D 卷积

卷积有一维卷积、二维卷积、三维卷积。一般情况下，卷积核在几个维度上滑动，就是几维卷积。比如在图片上的卷积就是二维卷积。

一维卷积

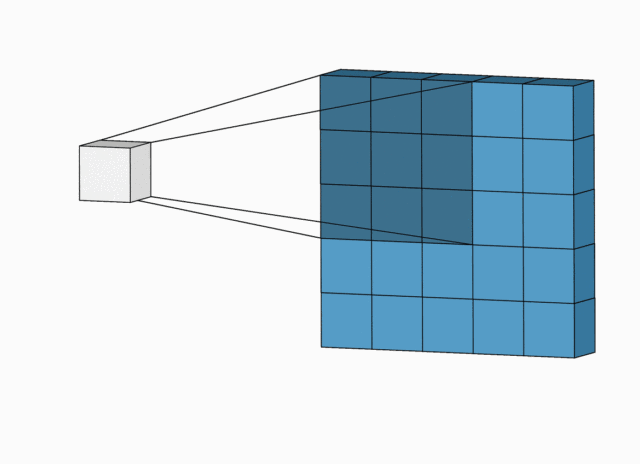

二维卷积

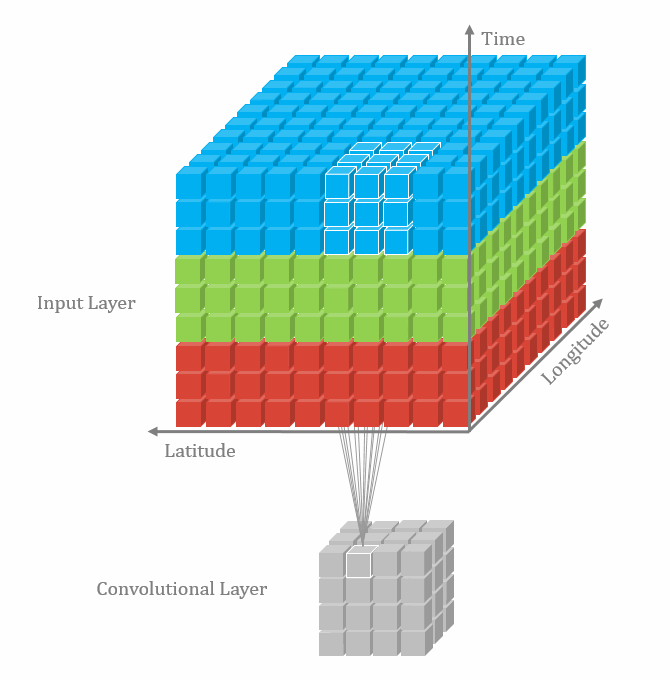

三维卷积

二维卷积：nn.Conv2d()

nn.Conv2d(self, in_channels, out_channels, kernel_size, stride=1,
                 padding=0, dilation=1, groups=1,
                 bias=True, padding_mode='zeros')

这个函数的功能是对多个二维信号进行二维卷积，主要参数如下：

in_channels：输入通道数
out_channels：输出通道数，等价于卷积核个数
kernel_size：卷积核尺寸
stride：步长
padding：填充宽度，主要是为了调整输出的特征图大小，一般把 padding 设置合适的值后，保持输入和输出的图像尺寸不变。
dilation：空洞卷积大小，默认为 1，这时是标准卷积，常用于图像分割任务中，主要是为了提升感受野
groups：分组卷积设置，主要是为了模型的轻量化，如在 ShuffleNet、MobileNet、SqueezeNet 中用到
bias：偏置

卷积尺寸计算

简化版卷积尺寸计算

这里不考虑空洞卷积，假设输入图片大小为 I \times I，卷积核大小为 k × k k \times k k×k，stride 为 s s s，padding 的像素数为 p p p，图片经过卷积之后的尺寸 O 如下：

O = \displaystyle\frac{I -k + 2 \times p}{s} +1

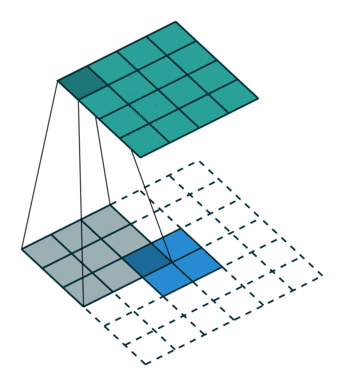

下面例子的输入图片大小为

5 \times 5

，卷积大小为

3 \times 3

，stride 为 1，padding 为 0，所以输出图片大小为

\displaystyle\frac{5 -3 + 2 \times 0}{1} +1 = 3

。

完整版卷积尺寸计算

完整版卷积尺寸计算考虑了空洞卷积，假设输入图片大小为 I \times I，卷积核大小为 k × k k \times k k×k，stride 为 s s s，padding 的像素数为 p p p，dilation 为 d d d，图片经过卷积之后的尺寸 O 如下：。

O = \displaystyle\frac{I - d \times (k-1) + 2 \times p -1}{s} +1

卷积网络示例

这里使用 input * channel 为 3，output_channel 为 1 ，卷积核大小为

3 \times 3

的卷积核nn.Conv2d(3, 1, 3)，使用nn.init.xavier_normal*()方法初始化网络的权值。代码如下：

import os
import torch.nn as nn
from PIL import Image
from torchvision import transforms
from matplotlib import pyplot as plt
from common_tools import transform_invert, set_seed

set_seed(3)  # 设置随机种子

# ================================= load img ==================================
path_img = os.path.join(os.path.dirname(os.path.abspath(__file__)), "imgs", "lena.png")
print(path_img)
img = Image.open(path_img).convert('RGB')  # 0~255

# convert to tensor
img_transform = transforms.Compose([transforms.ToTensor()])
img_tensor = img_transform(img)
# 添加 batch 维度
img_tensor.unsqueeze_(dim=0)    # C*H*W to B*C*H*W

# ================================= create convolution layer ==================================

# ================ 2d
flag = 1
# flag = 0
if flag:
    conv_layer = nn.Conv2d(3, 1, 3)   # input:(i, o, size) weights:(o, i , h, w)
    # 初始化卷积层权值
    nn.init.xavier_normal_(conv_layer.weight.data)
	# nn.init.xavier_uniform_(conv_layer.weight.data)
    # calculation
    img_conv = conv_layer(img_tensor)

# ================ transposed
# flag = 1
flag = 0
if flag:
    conv_layer = nn.ConvTranspose2d(3, 1, 3, stride=2)   # input:(input_channel, output_channel, size)
    # 初始化网络层的权值
    nn.init.xavier_normal_(conv_layer.weight.data)

    # calculation
    img_conv = conv_layer(img_tensor)

# ================================= visualization ==================================
print("卷积前尺寸:{}\n卷积后尺寸:{}".format(img_tensor.shape, img_conv.shape))
img_conv = transform_invert(img_conv[0, 0:1, ...], img_transform)
img_raw = transform_invert(img_tensor.squeeze(), img_transform)
plt.subplot(122).imshow(img_conv, cmap='gray')
plt.subplot(121).imshow(img_raw)
plt.show()

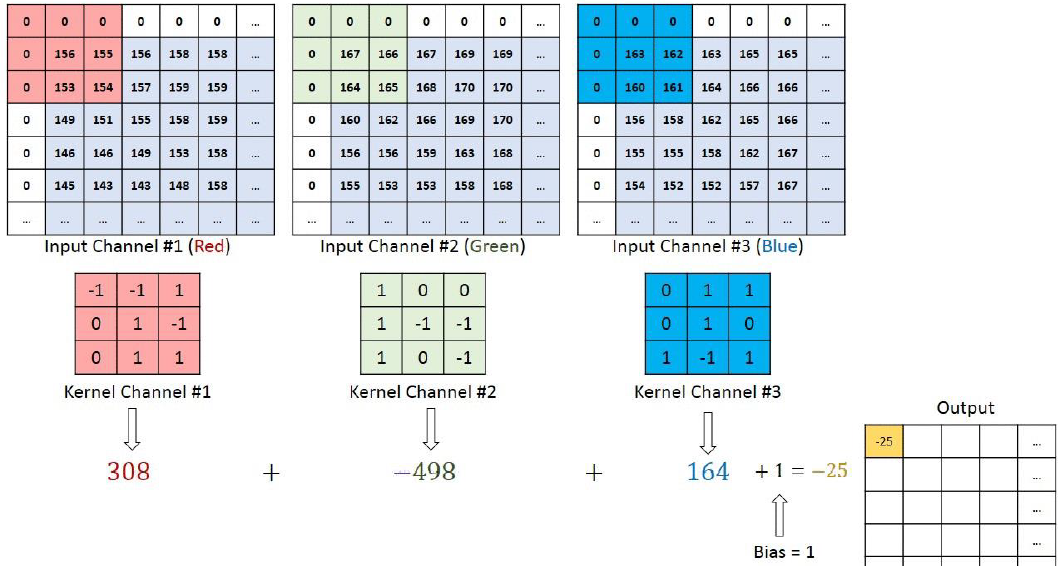

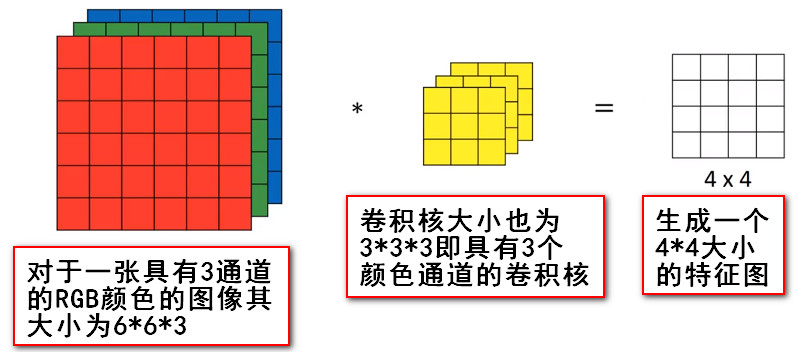

通过conv_layer.weight.shape查看卷积核的 shape 是(1, 3, 3, 3)，对应是(output_channel, input_channel, kernel_size, kernel_size)。所以第一个维度对应的是卷积核的个数，每个卷积核都是(3,3,3)。虽然每个卷积核都是 3 维的，执行的却是 2 维卷积。下面这个图展示了这个过程。

也就是每个卷积核在 input_channel 维度再划分，这里 input_channel 为 3，那么这时每个卷积核的 shape 是(3, 3)。3 个卷积核在输入图像的每个 channel 上卷积后得到 3 个数，把这 3 个数相加，再加上 bias，得到最后的一个输出。

转置卷积：nn.ConvTranspose()

转置卷积又称为反卷积 (Deconvolution) 和部分跨越卷积 (Fractionally strided Convolution)，用于对图像进行上采样。

正常卷积如下：

原始的图片尺寸为

4 \times 4

，卷积核大小为

3 \times 3

，

padding =0

，

stride = 1

。由于卷积操作可以通过矩阵运算来解决，因此原始图片可以看作

16 \times 1

的矩阵

I_{16 \times 1}

，

为什么是16 * 1，因为16是它所有的像素点个数，1是它的图片张数。

卷积核可以看作

4 \times 16

的矩阵

K_{4 \times 16}

，其中，那么输出是

K_{4 \times 16} \times I_{16 \times 1} = O_{4 \times 1}

。（是卷积核 * 图像）

这里的4是输出特征图像素值的总个数，16是通过卷积核补零，符合原图片像素点个数得到的。

转置卷积如下：

原始的图片尺寸为

2 \times 2

，卷积核大小为

3 \times 3

，

padding =0

，

stride = 1

。由于卷积操作可以通过矩阵运算来解决，因此原始图片可以看作

4 \times 1

的矩阵

I_{4 \times 1}

，

这里的4同样是原图的像素点个数。

卷积核可以看作

4 \times 16

的矩阵

K_{16 \times 4}

，

这里的4不再是通过补零得到的，而是通过剔除得到的。如上图，本来卷积核有9个像素点，但是在实际的情况中卷积核最大只能计算到4个像素点，因此这里就是4。 16是根据输入公式计算得到的输出图片的大小。

那么输出是

K_{16 \times 4} \times I_{4 \times 1} = O_{16 \times 1}

。

正常卷积核转置卷积矩阵的形状刚好是转置关系，因此称为转置卷积，但里面的权值不是一样的，卷积操作也是不可逆的，简单来讲，就是一张图片经过卷积，然后再经过转置卷积，无法得到原来的图片。

PyTorch 中的转置卷积函数如下：

nn.ConvTranspose2d(self, in_channels, out_channels, kernel_size, stride=1,
                 padding=0, output_padding=0, groups=1, bias=True,
                 dilation=1, padding_mode='zeros')

和普通卷积的参数基本相同。

转置卷积尺寸计算

简化版转置卷积尺寸计算

这里不考虑空洞卷积，假设输入图片大小为 I \times I，卷积核大小为 k × k k \times k k×k，stride 为 s s s，padding 的像素数为 p p p，图片经过卷积之后的尺寸 O 如下，刚好和普通卷积的计算是相反的：

O = (I-1) \times s + k

\text { out } _{\text {size }}=\left(\text { in }_{\text {size }}-1\right) * s t r i d e+\text { kernel }_{\text {size }}

完整版简化版转置卷积尺寸计算

O = (I-1) \times s - 2 \times p + d \times (k-1) + out_padding + 1

转置卷积代码示例如下：

import os
import torch.nn as nn
from PIL import Image
from torchvision import transforms
from matplotlib import pyplot as plt
from common_tools import transform_invert, set_seed

set_seed(3)  # 设置随机种子

# ================================= load img ==================================
path_img = os.path.join(os.path.dirname(os.path.abspath(__file__)), "imgs", "lena.png")
print(path_img)
img = Image.open(path_img).convert('RGB')  # 0~255

# convert to tensor
img_transform = transforms.Compose([transforms.ToTensor()])
img_tensor = img_transform(img)
# 添加 batch 维度
img_tensor.unsqueeze_(dim=0)    # C*H*W to B*C*H*W

# ================================= create convolution layer ==================================

# ================ 2d
# flag = 1
flag = 0
if flag:
    conv_layer = nn.Conv2d(3, 1, 3)   # input:(i, o, size) weights:(o, i , h, w)
    # 初始化卷积层权值
    nn.init.xavier_normal_(conv_layer.weight.data)
    # nn.init.xavier_uniform_(conv_layer.weight.data)

    # calculation
    img_conv = conv_layer(img_tensor)

# ================ transposed
flag = 1
# flag = 0
if flag:
    conv_layer = nn.ConvTranspose2d(3, 1, 3, stride=2)   # input:(input_channel, output_channel, size)
    # 初始化网络层的权值
    nn.init.xavier_normal_(conv_layer.weight.data)

    # calculation
    img_conv = conv_layer(img_tensor)

# ================================= visualization ==================================
print("卷积前尺寸:{}\n卷积后尺寸:{}".format(img_tensor.shape, img_conv.shape))
img_conv = transform_invert(img_conv[0, 0:1, ...], img_transform)
img_raw = transform_invert(img_tensor.squeeze(), img_transform)
plt.subplot(122).imshow(img_conv, cmap='gray')
plt.subplot(121).imshow(img_raw)
plt.show()
