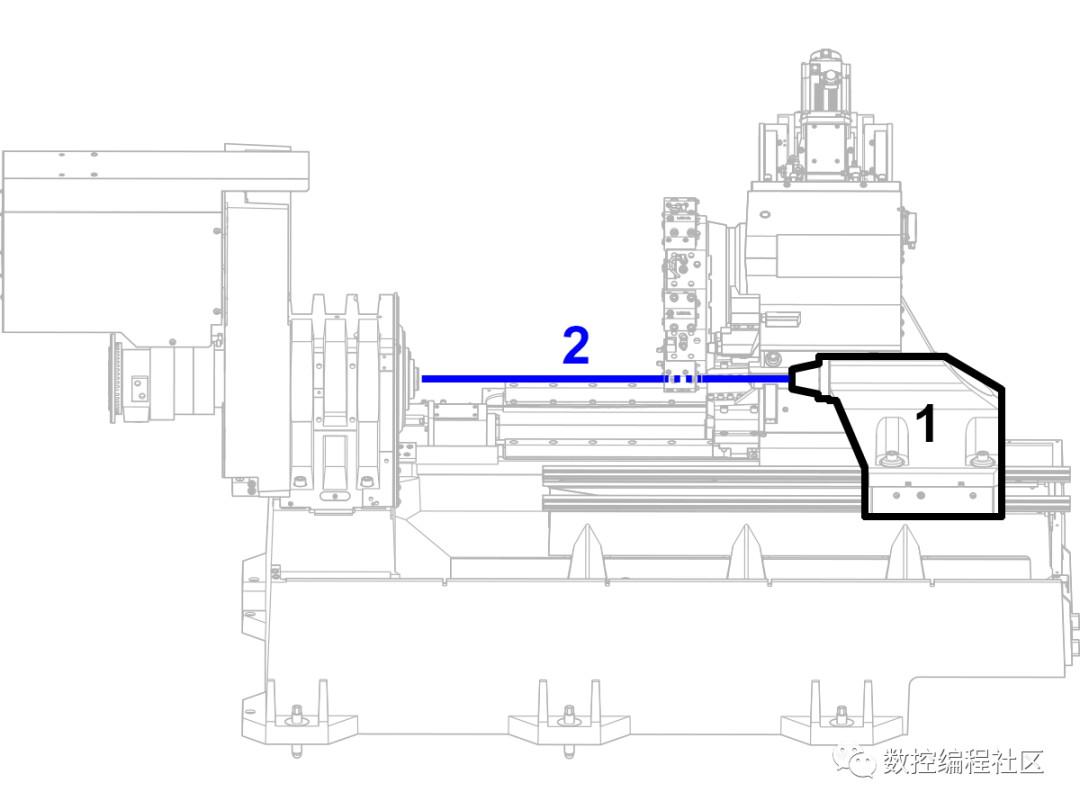

此过程显示了如何校正尾座 [1] 与主轴中心线 [2] 的对齐情况。

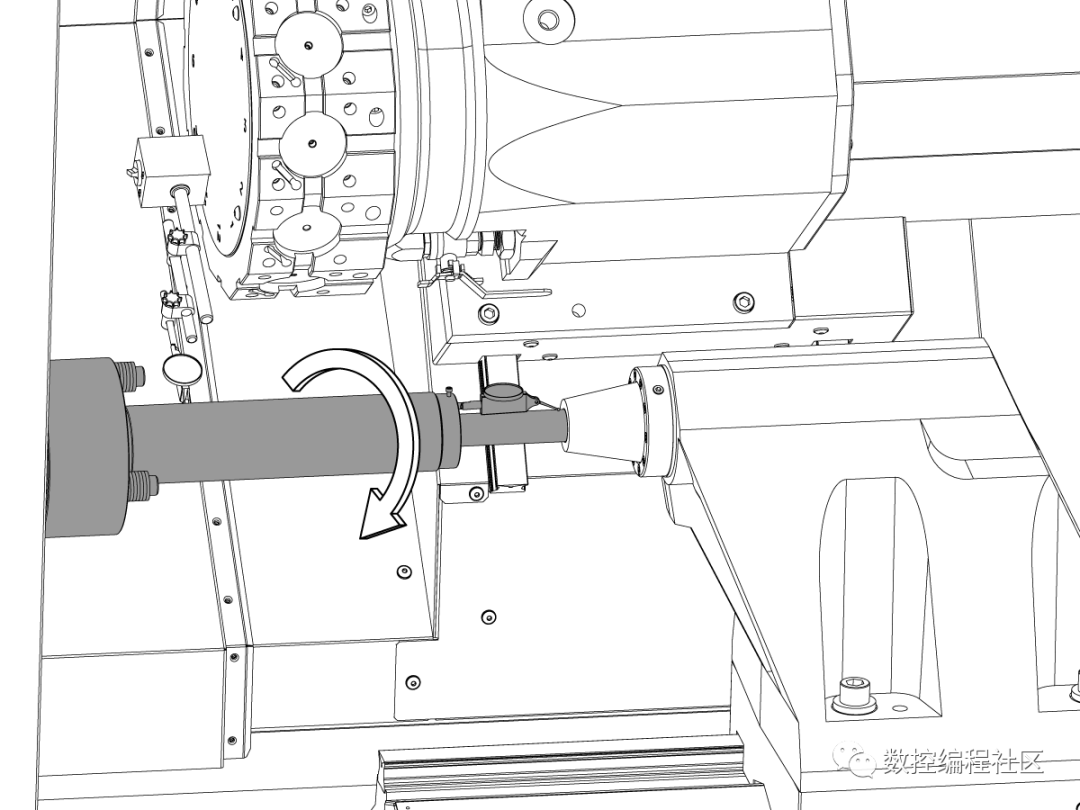

测量尾座与主轴同轴度校正。如果尾座需要校正,请继续执行该步骤。
记录错位量和错误的方向。
注意:如果工具底部和工具末端的测量值不同,在执行以下步骤之前,使尾座与主轴中心线平行。
尾座与主轴同轴度校正

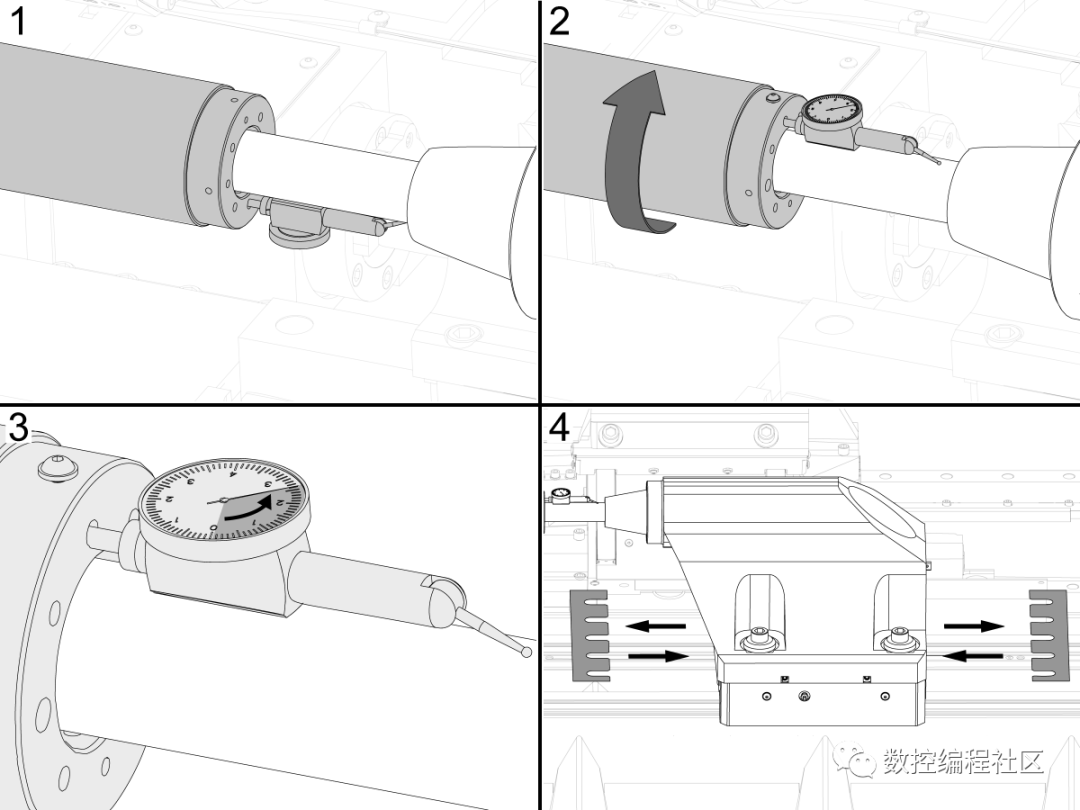

1. 将底部的指示器归零。
2. 手动将主轴旋转 180 度以在顶部进行测量。
3. 查看指示器以查看错误的方向和数量。
注意:尾座很少需要垂直调节。再次检查您的测量结果,并确保指示器和对齐工具的设置稳定。
4. 在两侧均等地更改垫片大小,以升高或降低尾座中心线。将用于尾座铸件的 (4) 个螺钉以大约规定扭矩的一半进行拧紧。
注意:有关扭矩值,请参阅紧固件扭矩规格。
注意:有关垫片尺寸,请参阅:垫片规格

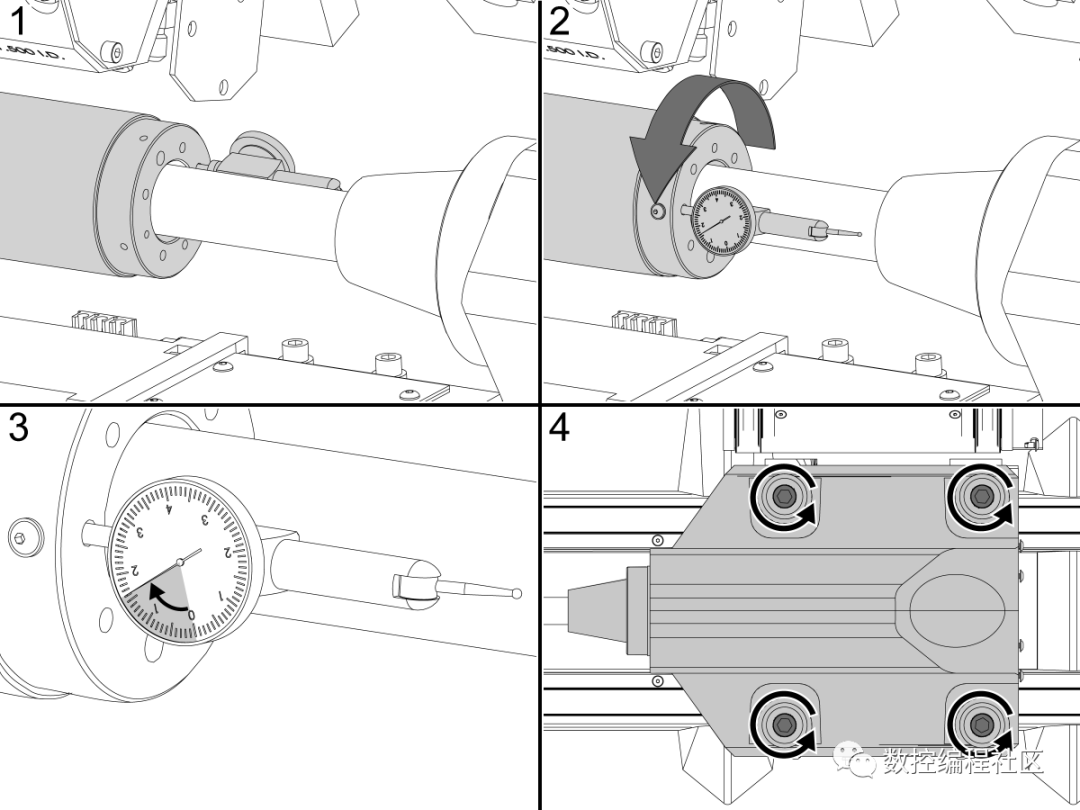

1. 将对齐工具侧面的指示器归零。
2. 手动将主轴旋转 180 度以测量反面。
3. 查看指示器以查看错误的方向和数量。
4. 将 (4) 个螺钉稍微拧松一点,以使您可以按照后续步骤控制调整。
注意:松开螺钉后,将其拧紧到足以控制调整的程度,但又要使其拧松至足以使您校正对齐的程度。这大约是 5-10 ft-lb (7-14 Nm)。

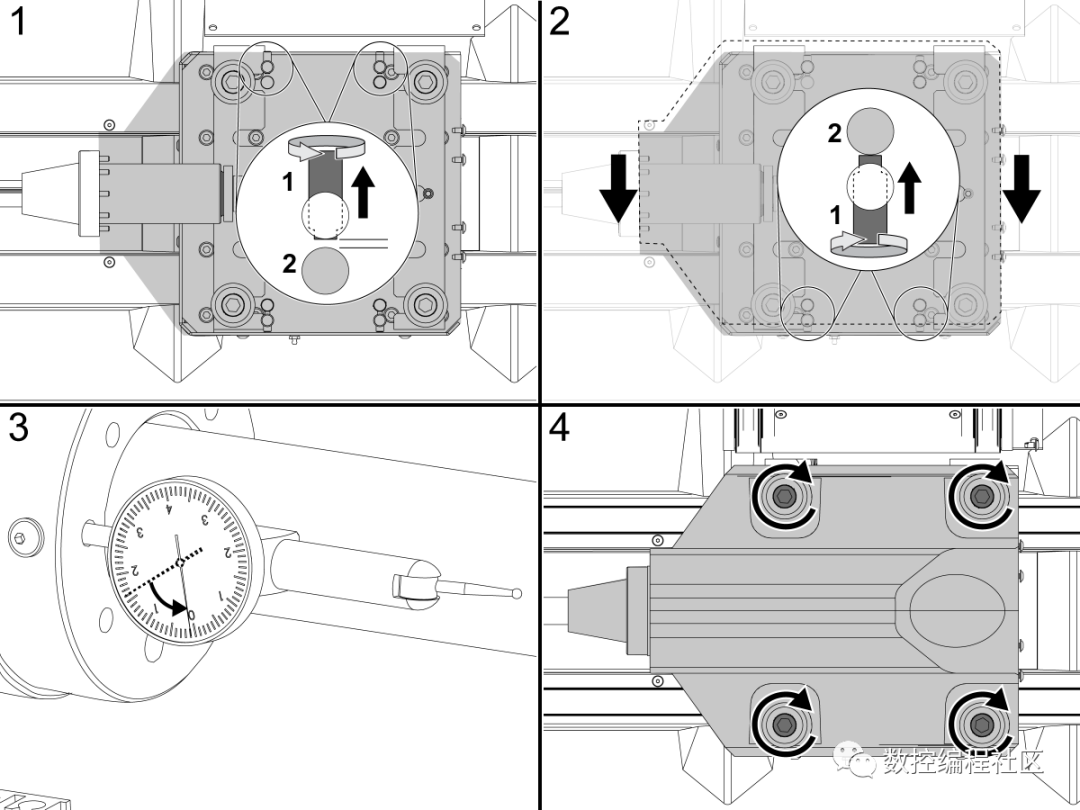

1. 逆时针转动两个千斤顶螺杆中的每一个,以在千斤顶螺杆 [1] 和定位销 [2] 之间留出空间。
2. 在另一侧,顺时针转动两个千斤顶螺杆。均匀转动每个螺钉,以均匀地拉动铸件的两侧。
3. 查看指示器以查看校正。
4. 如果对齐正确,则将用于尾座铸件的 (4) 个螺钉以大约规定扭矩的一半进行拧紧。

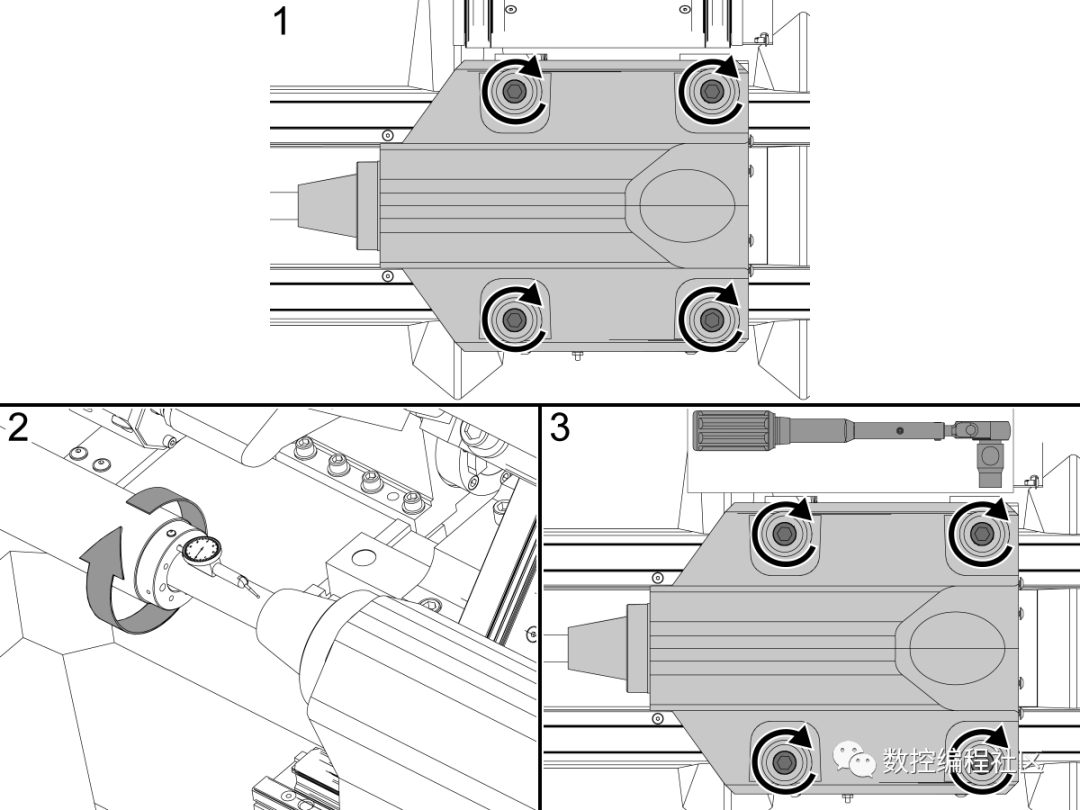

1. 在对齐工具的末端测量 TIR。
2. 在对齐工具的底部测量 TIR。
3. 如果对齐正确,请拧紧用于尾座铸件的 (4) 个螺钉。
