车削刀尖轨迹计算

数控车削加工中使用的车刀，目前多采用机夹可转位刀片。在这种刀片的刀尖位置处，规定了标准的刀尖圆角半径。

车削加工中刀位点的选择有两种可能，即假想刀尖点或刀尖圆弧中心。为了便于对刀和测量，通常用车刀的假想刀尖点作为刀位点。

假想刀尖点作为刀位点

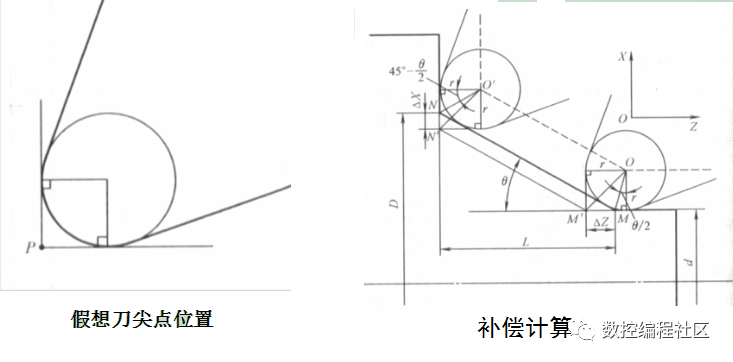

所谓假想刀尖点，是指与ZX坐标轴平行并与刀尖圆弧相切的两直线交点。

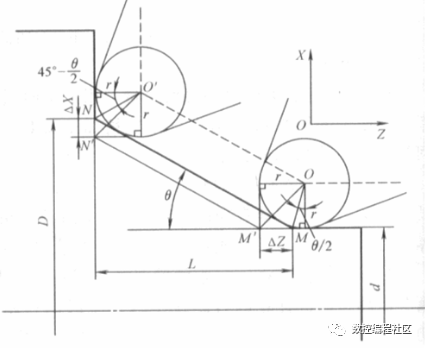

图中实线为零件的外形轮廓，虚线为零件外形轮廓的等距线，偏移距离等于刀尖圆弧半径，则刀尖圆弧中心只有按图中虚线运动，才能由刀具切削刃部分切出零件的锥面形状。此时，假想刀尖点相对于零件轮廓上的对应点发生了偏移。
