说明

这节是模组控制摄像头采集到图片以后, 通过HTTP/HTTPS  POST方式上传到服务器,

服务器接收以后存储起来.

测试

1,此功能需要web服务器,然后服务器上是使用PHP接收的数据

https://cloud.tencent.com/developer/article/2113512

如果不知道服务器咋弄的话,看下面其中一个教程,从基本控制看到远程升级再看到终端管理.

STM32F103+ESP8266+Air302物联网教程:https://cloud.tencent.com/developer/article/1651378
STM32F103+ESP8266+BC260Y物联网教程:https://cloud.tencent.com/developer/article/1803099
STM32F103+ESP8266+MN316物联网教程:https://cloud.tencent.com/developer/article/1990344
STM32F103+ESP8266+Air724物联网教程:https://www.cnblogs.com/yangfengwu/p/14606253.html
STM32F103+ESP8266+EC200物联网教程:https://cloud.tencent.com/developer/article/1990361
STM32F103+ESP8266+W5500物联网教程:https://cloud.tencent.com/developer/article/1632495
STM32F103+ESP8266+CH395Q物联网教程:https://cloud.tencent.com/developer/article/1846982
STM32F407+ESP8266物联网教程:https://cloud.tencent.com/developer/article/2000376
STM32F407+EC200物联网教程:https://cloud.tencent.com/developer/article/2012273

2,把这个文件夹放到自己的web服务器根目录

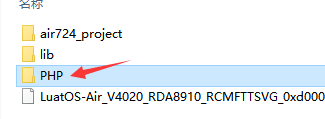

Windows:(根据自己的服务器配置!!!!)

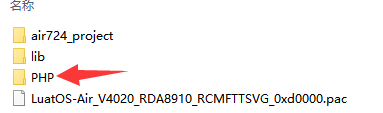

Linux:(根据自己的服务器配置!!!!)

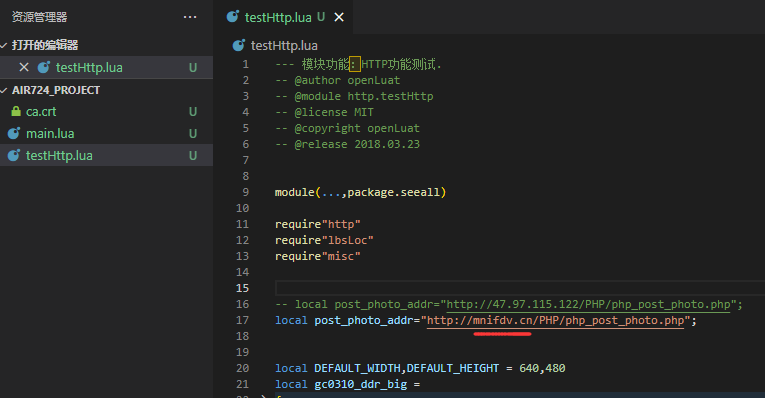

3,打开这节代码,把前面的mnifdv.cn 替换为自己的服务器ip地址

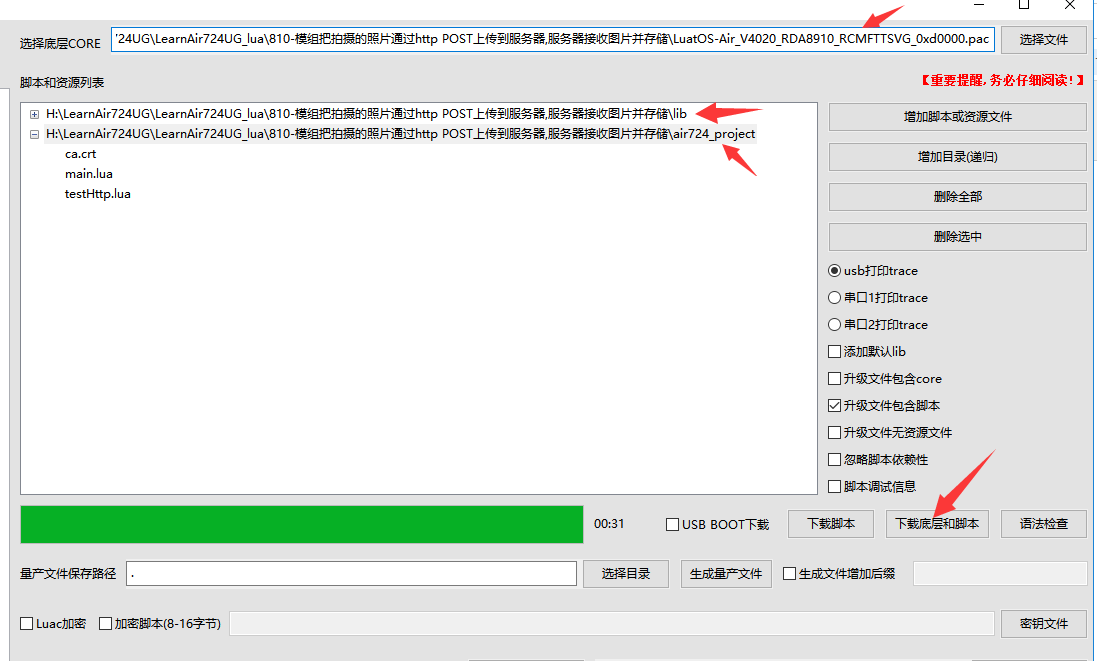

4,然后下载程序到板子

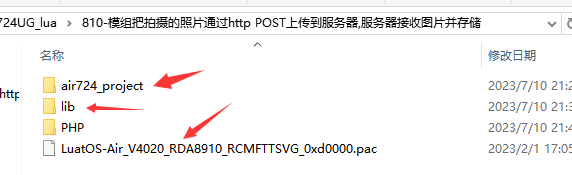

core文件,lib文件使用这个里面的

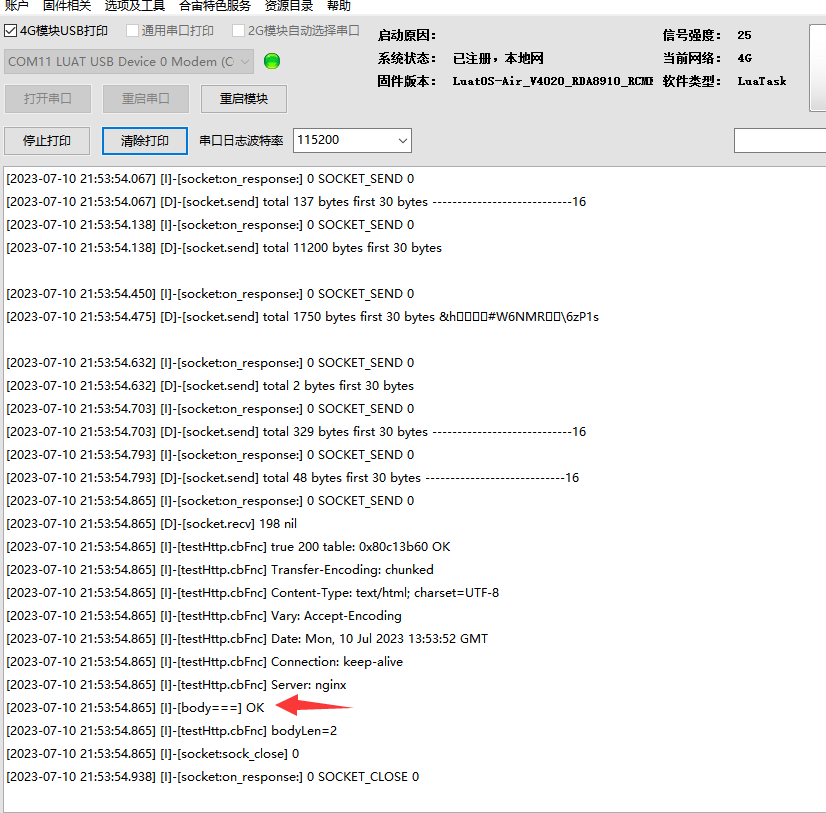

5,大致有这样子的日志说明可以了

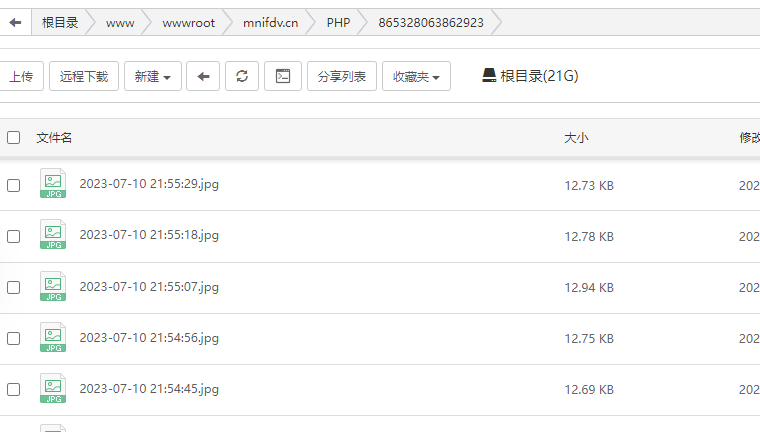

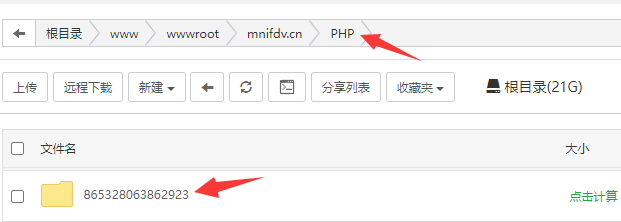

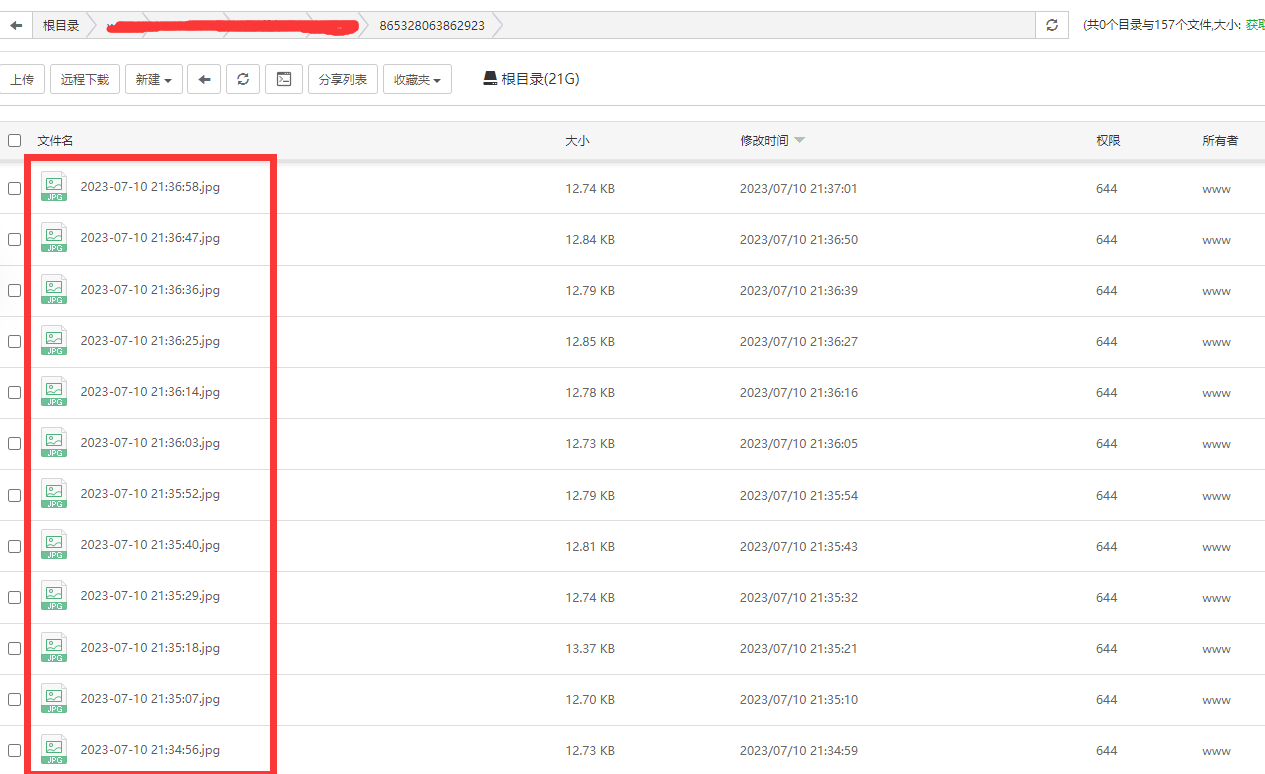

6,进去PHP文件夹,会看到根据自己模组自动新建的文件夹

程序说明

1,Air724程序

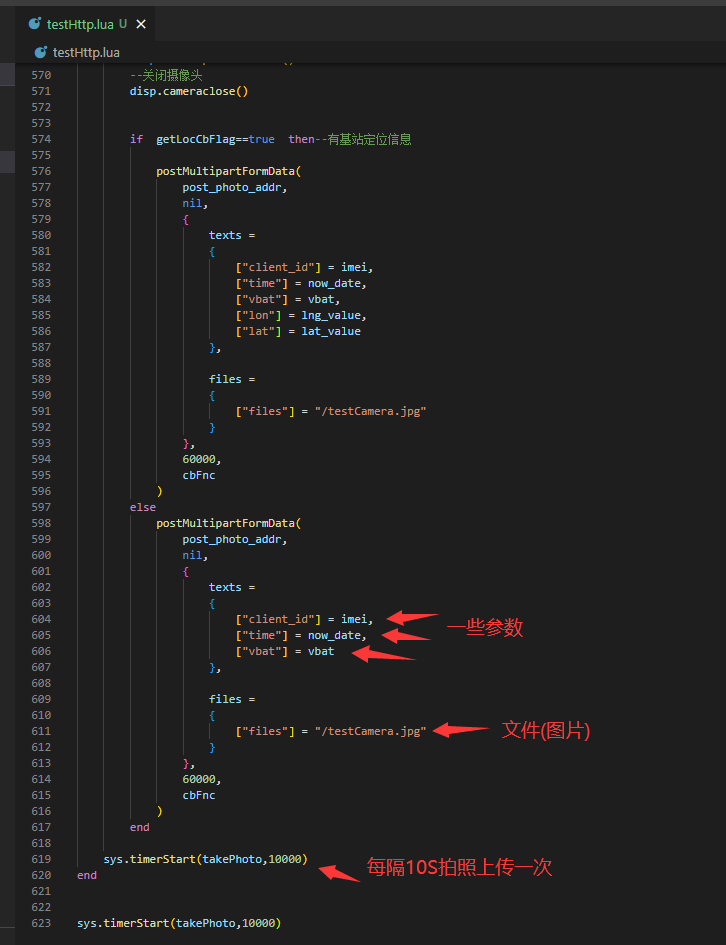

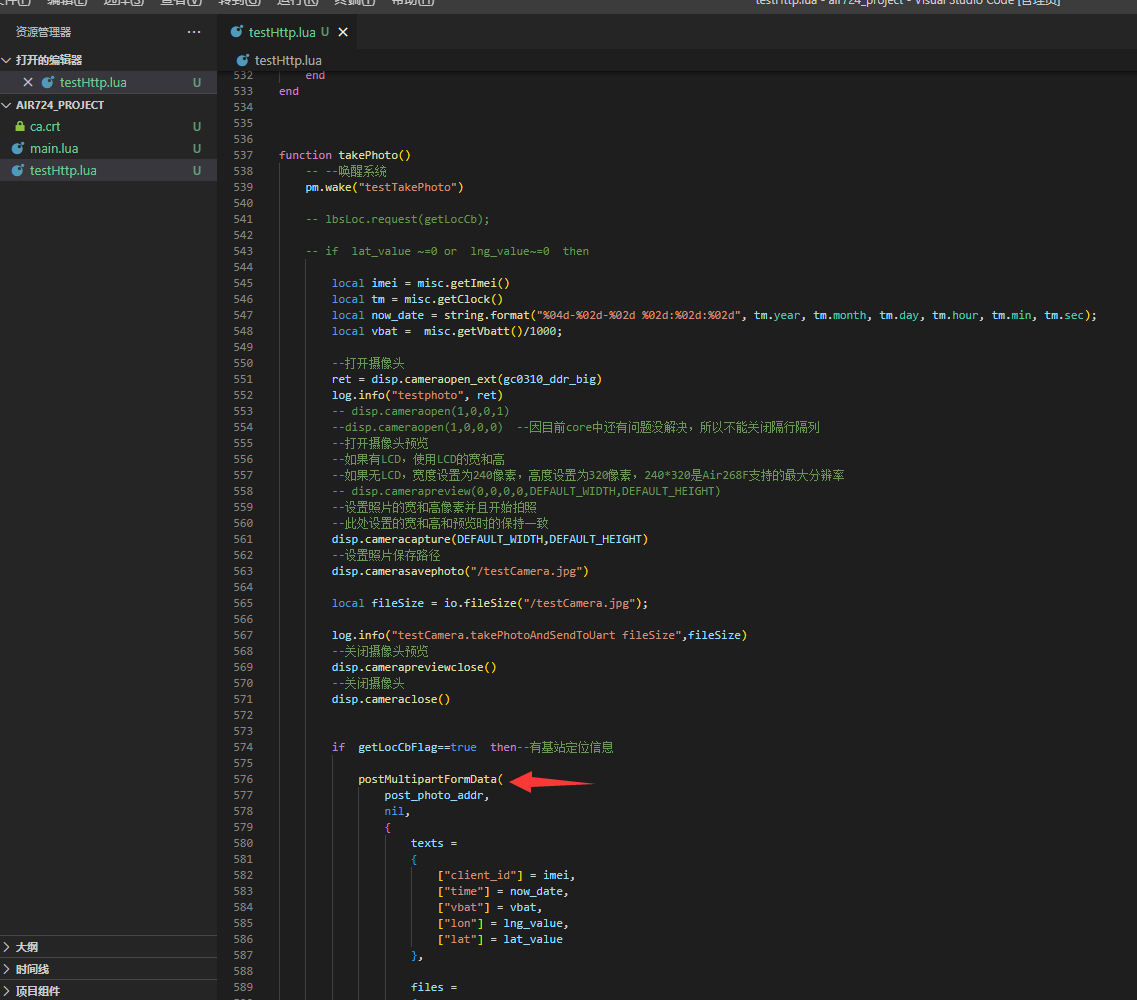

采集完图片,调用post发送

发送的数据携带了模组的imei, 拍摄时间, 电池电压

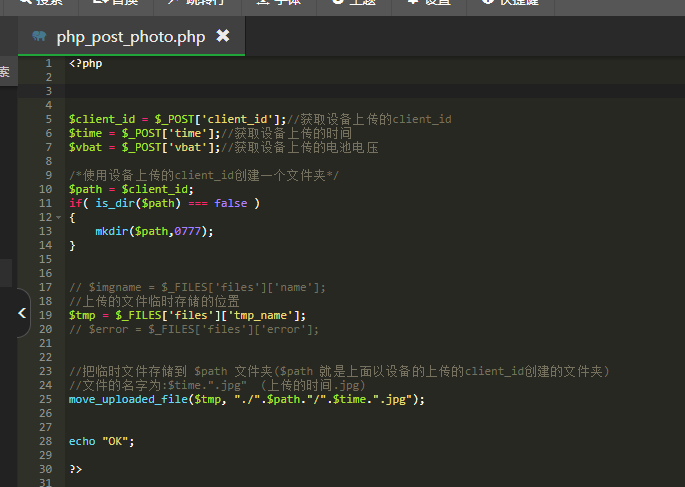

2,服务器端PHP程序
