DFX设计如何分析

作者头像
Lauren的FPGA
发布于 2023-11-09 09:18:07
发布于 2023-11-09 09:18:07
4920
举报
文章被收录于专栏:Lauren的FPGALauren的FPGA

针对DFX设计,Vivado提供了命令report_pr_configuration_analysis,该命令会从设计复杂度、时钟和时序等方面对其进行分析。使用该命令时,我们主要会用到其中3个选项:-complexity、-clocking和-timing。

选项-complexity聚焦在设计的资源使用情况,会给出指定RP下各RM的资源使用情况,同时给出各RM之间相比各种资源使用量的最大值,这需要用到选项-cells和-dcps。其中-cells指定RP的名字,而-dcps则会列出各RM所在的dcp文件。如下图所示,Static列显示了静态区的资源利用情况,RP1 Max给出了RP1各RM相比各种资源使用量的最大值。这一点可从报告的第二部分进行验证。报告的第二部分是对各RM资源利用情况的比较。

选项-clocking聚焦在时钟的使用情况上。会给出各时钟在静态区和每个RM的负载个数,如下图所示。

选项-timing聚焦在时序上,给出各RM和静态区接口关键路径时序,如下图所示。

为了对各RM进行比较,使用report_pr_configuration_analysis时,要添加选项-cells和-dcps。由于该命令会逐次打开所有指定的dcp文件,所以会比较耗时,为此,确保每打开一个dcp,所要分析的条目全部执行。这里给出该命令的最佳使用方式,如下图所示,即同时添加-complexity、-clocking和-timing这3个选项。

我们还可以用report_drc对DFX设计进行分析,如下图所示,点击Vivado左侧导航栏的Report DRC后会弹出如下图所示界面,确定勾选DFX。建议在综合之后执行该命令,这样可以尽早发现设计存在的问题。

对于DFX设计,所有configuration的静态区应该是完全一致的,因为Parent Run一旦执行完毕,工具就会在布线层面锁定静态区供后续child run使用。我们可借助命令pr_verify来验证各configuration对应的静态区是完全一致的,具体命令如下:

该命令生成报告如下:

Copyright @ FPGA技术驿站

转载事宜请私信 | 获得授权后方可转载

本文参与 腾讯云自媒体同步曝光计划,分享自微信公众号。
原始发表:2023-11-08,如有侵权请联系 cloudcommunity@tencent.com 删除

本文分享自 FPGA技术驿站 微信公众号,前往查看

如有侵权,请联系 cloudcommunity@tencent.com 删除。

本文参与 腾讯云自媒体同步曝光计划  ,欢迎热爱写作的你一起参与!

评论
登录后参与评论
暂无评论
推荐阅读
编辑精选文章
换一批
DFX设计中的常见问题
DFX(Dynamic Function eXchange)的前身是PR(部分可重配置,Partial Reconfiguration)。使用DFX这个名字更能准确描述其功能,即在线切换设计中某个模块的功能。我们把这个模块对应的FPGA物理区域称之为一个可重配置分区(RP,Reconfigurable Partition)。同一个RP下可动态切换的模块称之为可重配置模块(RM,Reconfigurable Module)。一个RP下可以有一个或多个RM。每个RP要通过手工布局(画Pblock)的方式指定其在FPGA中的具体位置和大小(位置约束+面积约束)。
Lauren的FPGA
2023/09/24
7970
DFX设计中的常见问题
如何给每个RM添加约束?
在DFX设计中,我们也会碰到类似的情形,即给同一个RP(Reconfigurable Partition)下的不同RM(Reconfigurable Module)添加不同的约束。这时要考虑几个因素:同一个RP下不管有几个RM,在设计中均对应同一个实例化的名字。这意味着不能仅仅通过SCOPE_TO_CELLS将这些约束对应到不同的RM上。另外,每个RM只有在自身对应的configuration上才有效,所以要保证在这个configuration上对应的RM的约束也要有效。从下图可以看到,当前这个DFX设计中有一个RP,名字为图中红色方框所示,该RP下有两个RM,分别为rp1rm1和rp1rm2。
Lauren的FPGA
2023/08/18
3160
如何给每个RM添加约束?
DFX设计中如何减少Partition Pin的个数

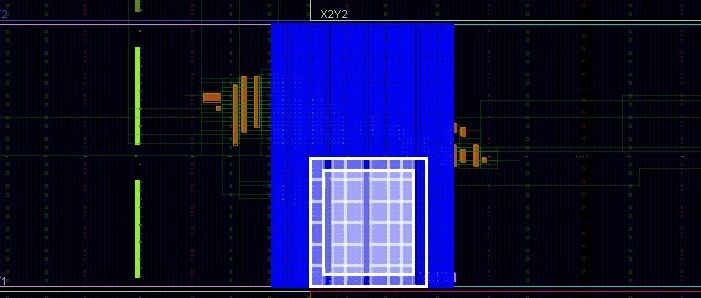

在DFXs设计中,RM和静态区之间的信号称之为边界信号。所有RM的输入/输出端口必然会有Partition Pin,布局工具会将Partition Pin放置在边界信号的某个节点上,如下图所示,图中白色高亮部分即为Partition Pin,左侧显示了这个Partition Pin的位置。
Lauren的FPGA
2023/11/23
3360
DFX设计中如何减少Partition Pin的个数

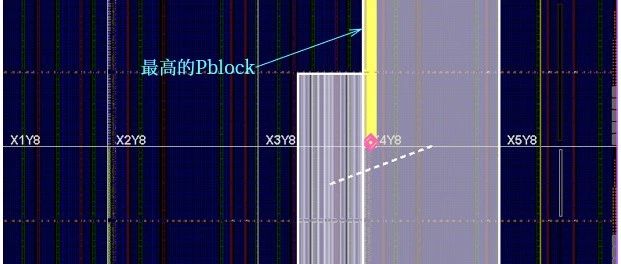

UltraScale/UltraScale+ DFX设计检查清单
采用UltraScale/UltraScale+芯片进行DFX设计时,建议从以下角度对设计进行检查。
Lauren的FPGA
2024/01/19
3750
UltraScale/UltraScale+ DFX设计检查清单
深度解析ug1292(1)
ug1292第一页的主题是初始设计检查。这一步是针对综合后或者opt_design阶段生成的dcp。尽管在Vivado下,从功能仿真到综合、布局布线、直至生成.bit文件是相对自动化的流程,但是解决时序违例仍然是一个复杂且耗时的过程。仅仅靠log信息或者布线后的时序报告往往很难定位,这是因为实现过程中的每一步(opt_design逻辑优化,place_design布局, phys_opt_design物理优化, route_design布线)都会做一些优化,这些优化可能会导致关键路径被掩盖,例如,有时发现设计中逻辑级数(Logic Level)较高的路径时序收敛了,反倒是逻辑级数较低甚至为0的路径出现时序违例。因此,采取按部就班的策略,检查每一步的结果,及时且尽早发现设计中的问题是很有必要的。
Lauren的FPGA
2019/10/30
1.5K0
DFX模式下如何读入模块的网表文件
DFX模式下要求在设计的顶层文件,每个RP对应的RM只以一个空的接口形式存在,这样对顶层综合时,RM就是黑盒子。而对每个RM要采用OOC的综合方式。OOC综合本质上就是工具不会对设计的输入/输出端口插入IBUF/OBUF,同时生成该模块对应的网表文件。不论是第三方工具还是Vivado都是如此。对RM执行OOC综合,这在DFX过程中是必要的。在后续布局布线时,工具要依次读入静态区的网表文件(RM为黑盒子)、每个RP对应的RM的网表文件,这样才能形成完整的网表文件。这就要求同一个RP下的所有RM的输入/输出端口必须完全相同,包括端口的名字、方式、位宽。那么一旦静态区的网表文件和动态区的RM的网表文件准备好之后,如何读入以便Vivado后续执行布局布线?这里我们给出三种可行方法。
Lauren的FPGA
2023/09/27
3140
DFX模式下如何读入模块的网表文件
优化DFX设计
避免RP和RP之间的直接路径 假定设计中存在两个RP,分别为RP1和RP2,那么就要避免出现RP1输出直接连接到RP2或者相反从RP2输出直接连接到RP1的路径。因为这时RP边界信号(连接RP1和RP2的net)的负载都在动态区,从而必然形成Partition Pin,由于边界信号没有经过静态区逻辑单元,这些Partition Pin最终会有相应的PPLOC,这其实就增加了后续的布线压力。这种情况下,最好将其优化为RP1-> FF -> RP2。其中FF在静态区。
Lauren的FPGA
2023/11/30
2520
优化DFX设计

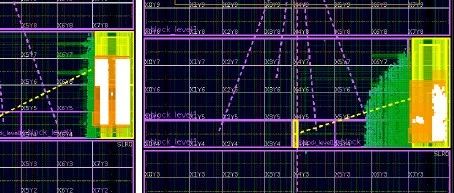

针对UltraScale/UltraScale+芯片DFX应考虑的因素有哪些(1)
对于UltraScale/UltraScale+芯片,几乎FPGA内部所有组件都是可以部分可重配置的,这包括CLB中的查找表(LUT)、触发器(FF)、移位寄存器(采用LUT实现)、分布式RAM/ROM等,Block如BRAM、URAM、DSP、GT(高速收发器)、PCIe、CMAC、Interlaken MAC等,SYSMON(XADC和System Monitor),时钟单元如BUFG、MMCM和PLL等,I/O相关单元如ISERDES、OSERDES和IDELAYCTRL等。只有与配置相关组件必须在静态区,包括BSAN、CFG_IO_ACCESS、EFUSE_USR、ICAP、FRAME_ECC、MASTER_JTAG、STARTUP、和USR_ACCESS。
Lauren的FPGA
2023/12/17
4670
针对UltraScale/UltraScale+芯片DFX应考虑的因素有哪些(1)
Vivado Non-Project模式
read_verilog [ glob ./sources_1/imports/new/*.v ]
瓜大三哥
2018/07/30
1.7K0
Vivado Non-Project模式
在Vivado中实现ECO功能
应用场景:如何利用Tcl 在已完成布局布线的设计上对网表或是布局布线进行局部修改,从而在最短时间内,以最小的代价完成个别的设计改动需求。 什么是ECO? ECO 指的是Engineering Chan
瓜大三哥
2018/02/26
3.3K0
在Vivado中实现ECO功能
读懂用好Timing Report
静态时序分析 静态时序分析(Static Timing Analysis)简称STA,采用穷尽的分析方法来提取出整个电路存在的所有时序路径,计算信号在这些路径上的传播延时,检查信号的建立和保持时间是否满足时序要求,通过对最大路径延时和最小路径延时的分析,找出违背时序约束的错误并报告。 STA 不需要输入向量就能穷尽所有的路径,且运行速度很快、占用内存较少、覆盖率极高,不仅可以对芯片设计进行全面的时序功能检查,而且该可以利用时序分析的结果来优化设计。所以STA不仅是数字集成电路设计Timing Sign-o
瓜大三哥
2018/02/26
4.3K0
读懂用好Timing Report
Vivado的Implementation都包含哪些步骤?
  Vivado会优先对全局资源进行布线,比如时钟、复位、I/O和其他专用资源;接下来就是根据时序的紧张程度进行布线,优先布线时序紧张的路径。
猫叔Rex
2022/01/24
1.9K0
Vivado的Implementation都包含哪些步骤?
Vivadoz中增量编译与设计锁定
所谓增量实现,更严格地讲是增量布局和增量布线。它是在设计改动较小的情形下参考原始设计的布局、布线结果,将其中未改动的模块、引脚和网线等直接复用,而对发生改变的部分重新布局、布线。这样做的好处是显而易见的,即节省运行时间,能提高再次布局、布线结果的可预测性,并有助于时序收敛。
碎碎思
2021/01/28
8870
Xilinx 7A 开发流程——工程模式 ARTY XC7A35T
二、设计文件输入 Flow Navigator–Project Manager–add sources或Sources窗口的
战神伽罗
2021/03/02
9430
Xilinx 7A 开发流程——工程模式 ARTY XC7A35T
深度解析ug1292(2)
ug1292第二页的主题是时序收敛基线流程。该流程如下图所示。可以看到该流程要求在实现(Implementation)过程中的每一个子步骤结束之后都要检查WNS是否大于0,只有当WNS大于0时,才可以进行下一个子步骤。同时,在布局之后,还要检查WHS是否大于-0.5ns。此外,只有当WNS小于0时,执行phys_opt_design才有意义,毕竟phys_opt_design的目的是修复建立时间违例。由此可见,在实现的前期,更多关注的是建立时间违例。
Lauren的FPGA
2019/10/30
1.3K0
Xilinx FPGA Partial Reconfiguration 部分重配置 详细教程
  Partial Reconfiguration(部分重配置)在现在的FPGA应用中越来越常见,我们这次的教程以Project模式为例来说明部分重配置的操作过程。
猫叔Rex
2020/06/30
1.6K0
Xilinx FPGA Partial Reconfiguration 部分重配置 详细教程
Vivado 2019.1新特性(5):更新的report_qor_suggestions
report_qor_suggestions会分析当前设计中的关键路径,在此基础上给出优化建议。在Vivado之前的版本中,该命令会生成相应的.xdc或Tcl脚本,需要用户手动添加生成文件到当前工程中,具体可查看这篇文章(Vivado 2018.3 report_qor_suggestions怎么用)。在2019.1的版本中,report_qor_suggestions的使用方法有了重大调整。
Lauren的FPGA
2019/10/30
1.9K0
Vivado Tcl 脚本编译工程
工具命令语言(Tcl--Tool Command Language)是Vivado®工具环境中集成的脚本语言。Tcl是半导体行业中用于应用程序编程接口的标准语言,并由Synopsys®设计约束(SDC)使用。
FPGA开源工作室
2020/02/14
2.4K0
Vivado Tcl 脚本编译工程
DFX设计中有哪些bit文件?

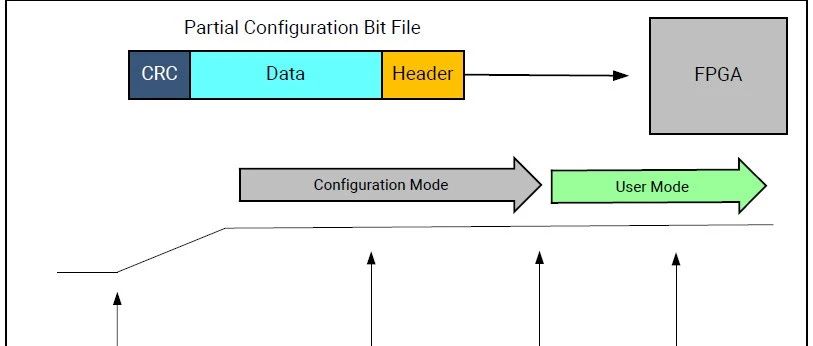

Full configuration bitstreams对应的是静态区加动态区的完整设计,因此,该文件与传统的非DFX工程生成的bitstream从文件格式到文件结构均是一致的。同时使用方法也是一致的。另外,一些特征如对bitstream文件进行加密和压缩也是支持的。另一方面,这里的RP可以是黑盒子,即RP没有任何功能,这样可以最大程度缩减bitstream大小,如果再结合bitstream的压缩特性,那么就可以进一步提升FPGA初始配置时间。Full configuration bitstreams的加载过程如下图所示。加载完成且验证通过,DONE信号就会抬高,FPGA就进入用户模式,图中绿色标记。
