Mastercam 为何无法输出G02、G03的圆弧化加工路径?

数控编程、车铣复合、普车加工、Mastercam、行业前沿、机械视频，生产工艺、加工中心、模具、数控等前沿资讯在这里等你哦

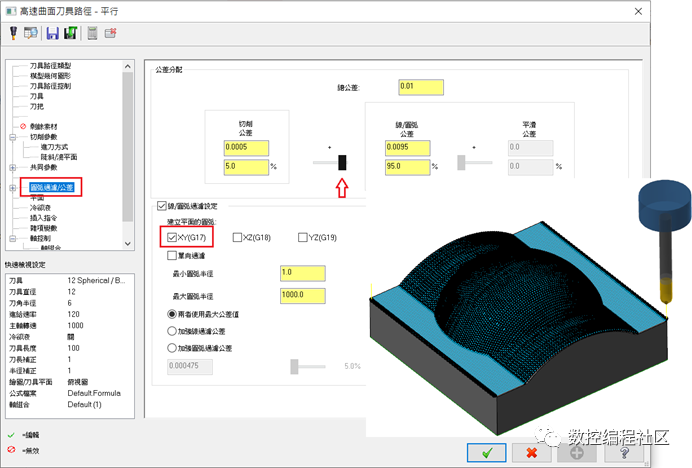

当使用3D工法中的平行加工，于圆弧过滤/公差选项中，有勾选使用线/圆弧过滤设定的选项功能，并且将线/圆弧公差提高拉至95%的过滤，但是当线性模拟和输出加工程式时却没有输出G02/G03的圆弧化加工路径，都以G01跑点的方式输出加工程式。为何? ? ?

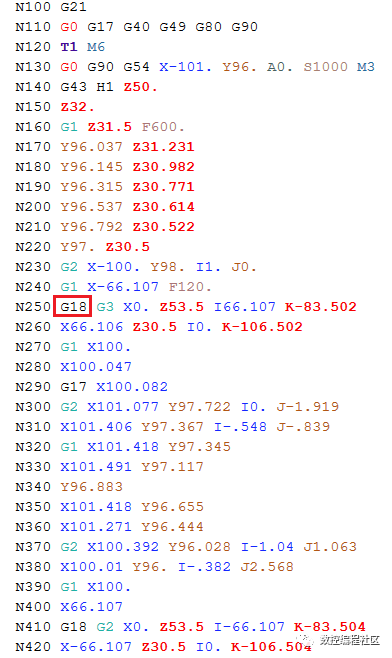

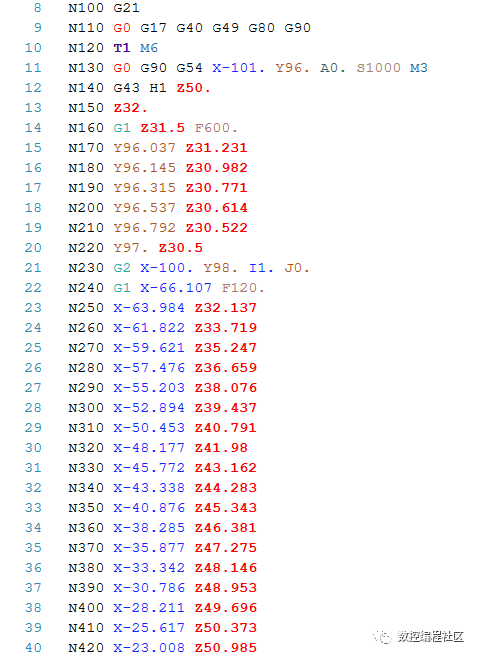

此加工路径的输出NC程式码如下图示:

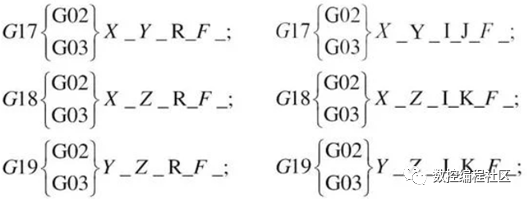

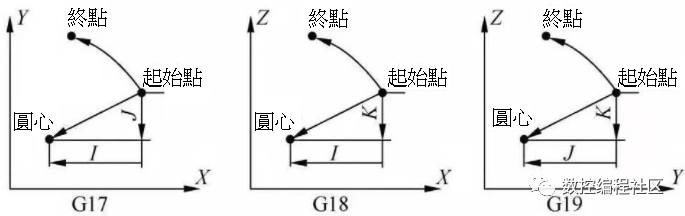

使用G02与G03的判断，可由以下的图示来了解轴向，在使用圆弧插补时如何选择作输出应用。通常G2、G3的模式，系统都以两个轴向来作为刀具路径的运算与输出。除了应用于螺旋下刀、螺纹铣削或者油槽等刀具路径，其输出的格式有略为不同之外。

所以刀具路径为何无法输出G02、G03的圆弧化加工路径，此问题的解决处理设定方式为，将XY( G17)的选项改为XZ(G18)的选项模式即可。如您编程的刀具路径加工轴向改变，也必须切换到其它的平面模式。

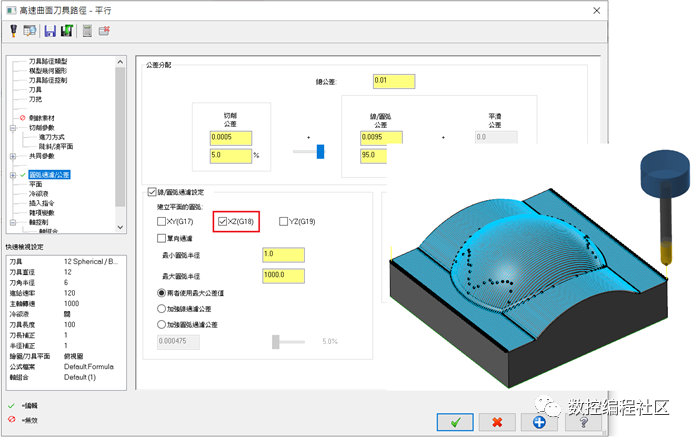

由上图的线性模拟显示，可以得知勾选使用XZ(G18)的轴向圆弧过滤，点减少了很多。而此加工路径的输出NC程式码如下图示:
