全志V85x硬件设计大赛作品精选第一期，快来Pick你心目中的最佳方案

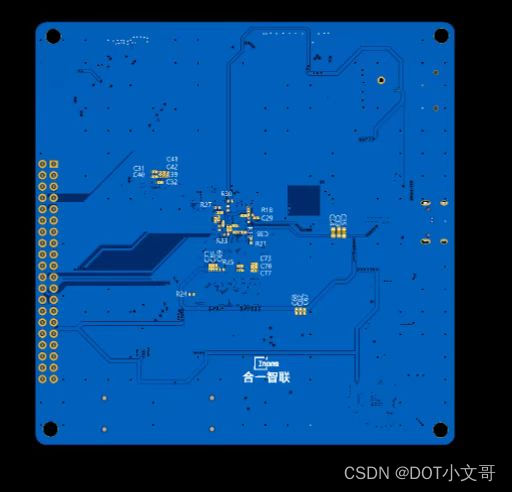

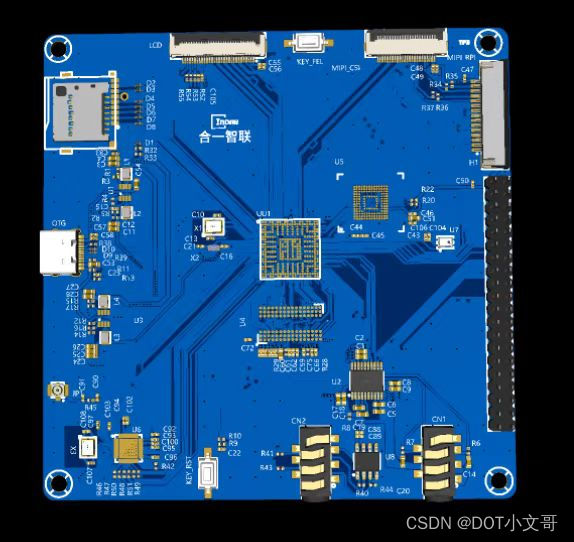

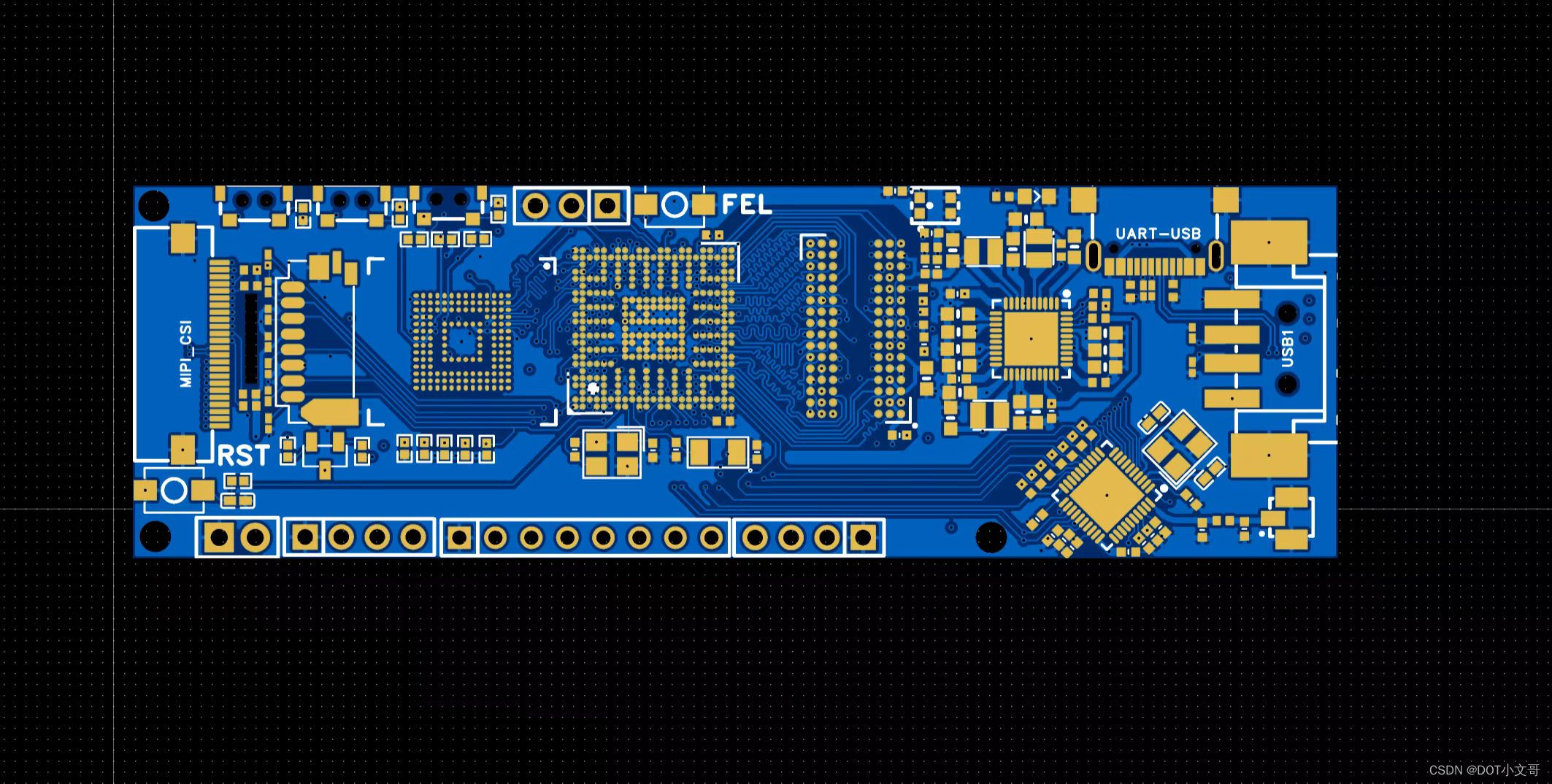

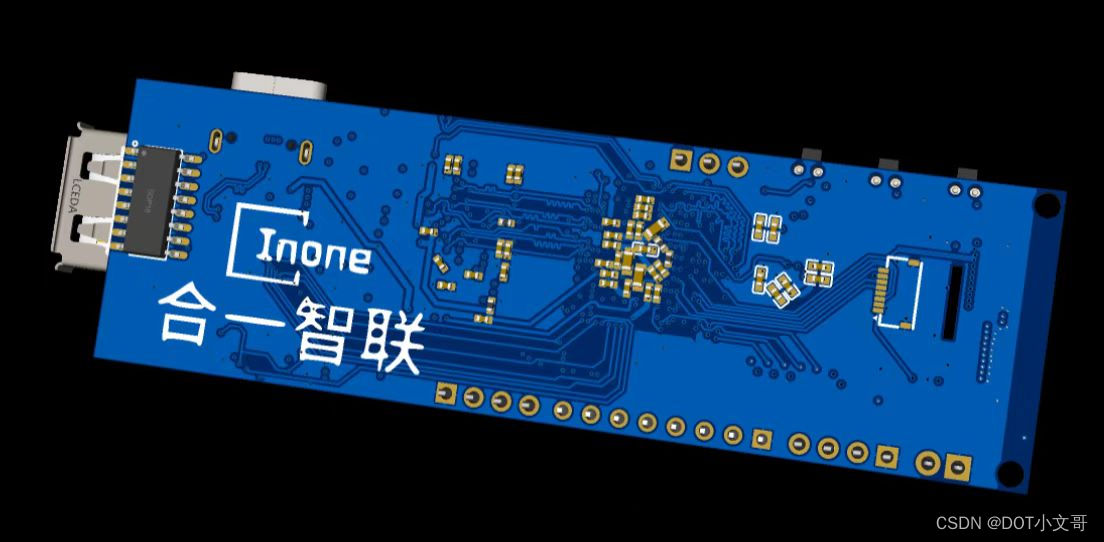

1、V853-智能交互摄像头开发板

该参赛作品基于全志V853开发板制作的一款类似眼镜外挂的小产品，可以对场景进行辅助识别，并通过云端交互实现物联网控制，进一步实现物联网与人机交互的融合。

开发板配置了摄像头和小屏幕接口，并外挂DDR3和EMMC，充分发挥了主控的编解码能力和边缘计算能力（NPU），是一个很有创意的边缘计算设计。

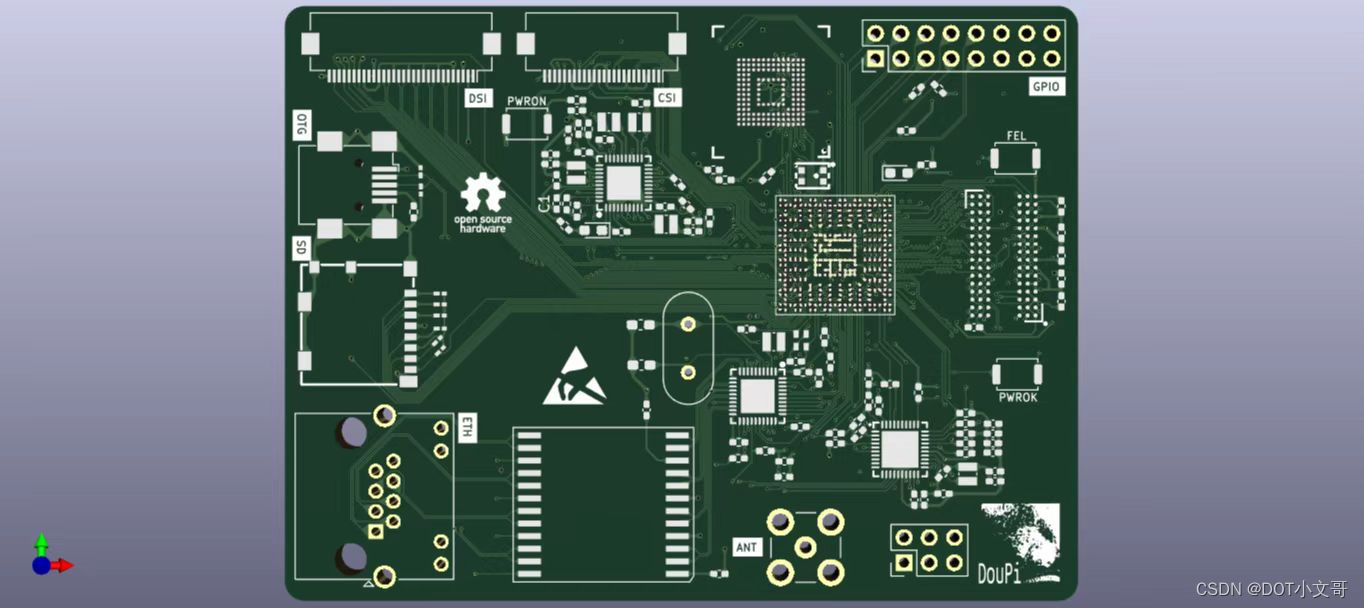

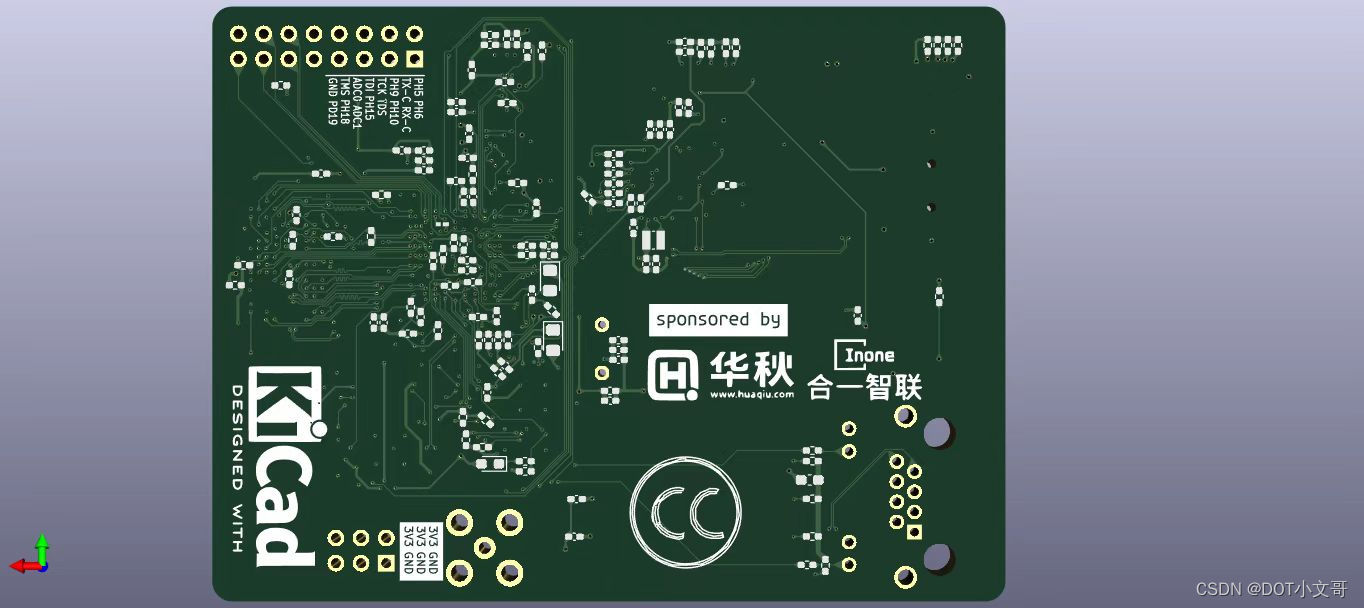

2、V853-DouPi方案设计

该参赛作品基于全志V853芯片设计了SCB 单板,使用了V853的音视频接口和丰富的外设接口,并外接AXP电源管理芯片。

在SCB单板上包含了一路千兆网口、一路UART、一路MIPI CSI、一路MIPI DSI、一路USB OTG、板载WiFi/蓝牙以及15个GPIO管脚输出。

3、V853-服务器管理及协处理卡

该参赛作品基于全志V853芯片设计了一个服务器的管理设备，实现服务器管理及协处理卡功能，对服务器进行管理和检测，实时反馈信息，通过物联网接入网络，可以远程在线管理。

开发板集成了1路百兆管理网口，1路UART调试功能，1路VGA显示功能，1路音频输出，1路USB功能，主板电压检测功能，1路视频检测功能，WIFI功能。

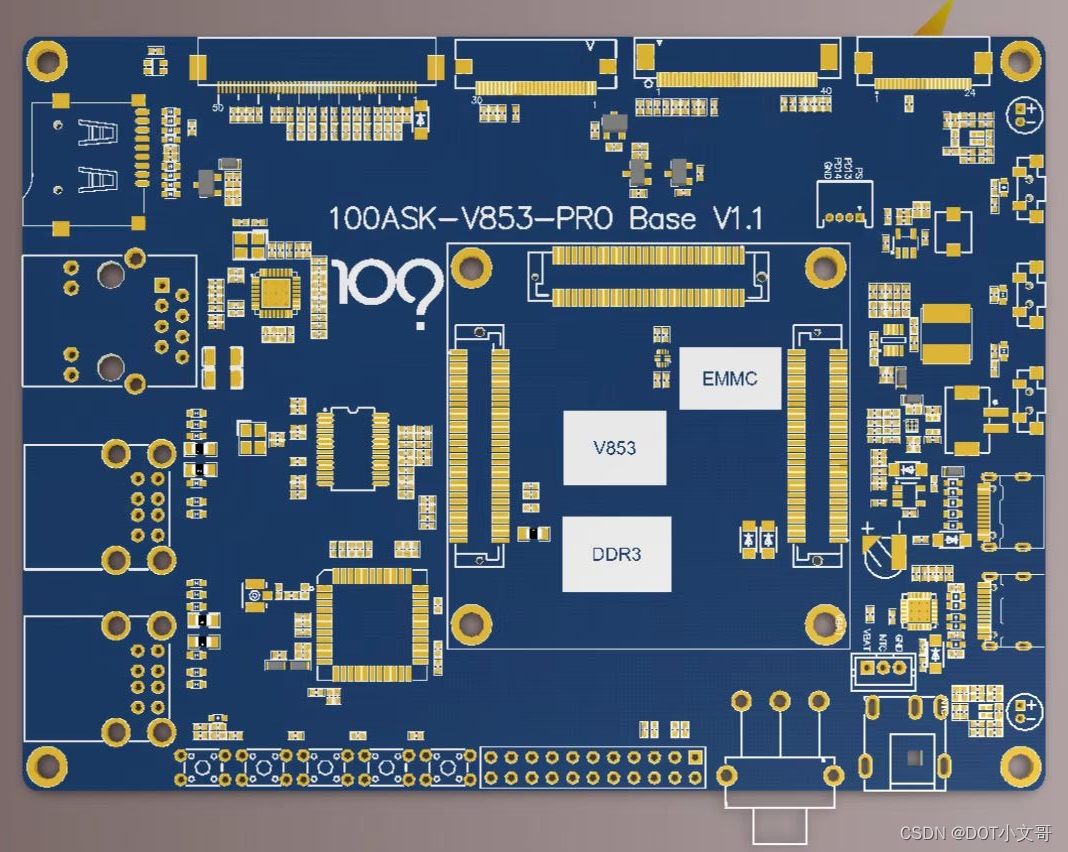

4、V853-全功能BTB学习开发板

该参赛作品基于全志V853芯片设计了一块开发板，分为核心板和底板两个部分，引用了V853所支持的大部分功能引脚，是名副其实的“全功能”开发板。

核心板采用BTB设计，并板载了eMMC、DDR、AXP电源芯片，最大支持 1G DDR3 32GB eMMC存储；核心板背面采用了3x60pin排针设计，支持自贴NAND FLASH。

底板上引出了绝大部分资源，具体包括两个百兆网口、RGB888及MIPI DSI显示接口、USB OTG、MIPI CSI摄像头、MIC、TF卡接口等其它接口。

目前开发板功能还在验证中，验证没有问题后，会公开底板配套的原理图、尺寸图、使用文档，配套的视频以及嵌入式AI开发等所有资源。

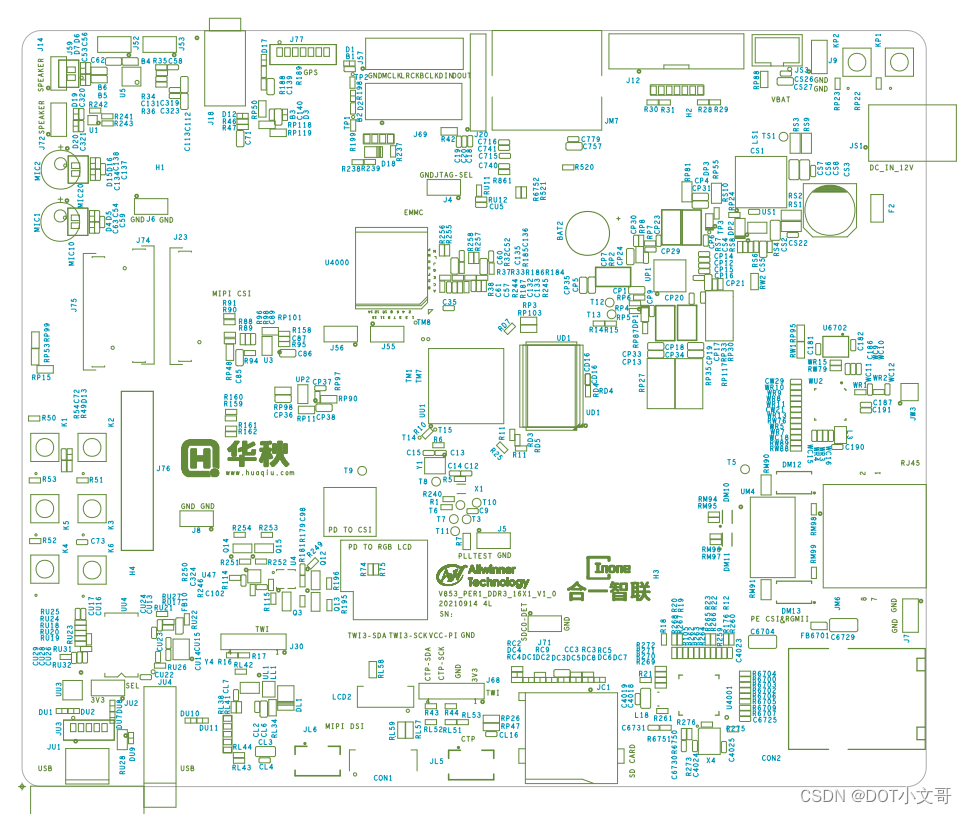

5、V853-开发板

该参赛作品基于全志V853芯片设计了一款开发板，引出console调试串口和端子外接4G+GPS模块，并集成SD CARD,千兆以太网，百兆以太网，WiFi，音频输入输出，MIPI CSI ,MIPI DSI ,按键，LED,G-SENSOR,USB及USB HUB，引出console调试串口，ADC引脚引出，2.54端子引出一路串口，两路PWM及GPIO。
