作者 | 澄潭、何良

本文介绍 Higress 将 Wasm 插件的运行时从 V8 切换到 WebAssembly Micro Runtime (WAMR) 的最新进展。通过切换到 WAMR 并开启 AOT 模式大幅提升了 Wasm 插件性能，从我们的测试中大部分插件平均有 50% 左右的性能提升，一些逻辑复杂的插件性能直接翻倍。

Higress Wasm 插件

Higress 作为首个推出 Wasm 扩展能力的云产品网关，从 2022 年就上线了 Wasm 插件市场，我们使用 Wasm 技术作为主要的网关扩展手段，是因为它能为用户带来的独特价值：

工程可靠性：相比 Lua 等动态类型 + 解释执行语言，Wasm 可基于多种静态类型语言编译，可以做编译期检查，避免运行时出错把生产环境变成代码捉虫现场。
沙箱安全性：Wasm 插件运行在严格的虚拟机沙箱环境内，有自己的独立内存空间，不能直接访问外部内存，可以避免插件代码 bug 导致遭到缓冲区溢出、远程代码执行等攻击。
热更新：Higress 基于 Envoy 的 xDS 机制，插件二进制和配置都可以独立热更新，不会引起连接断开，对 WebSocket/gRPC 等业务场景更友好。

Higress 站在 Istio/Envoy 的肩膀上，为 Wasm 插件机制增加了三个核心能力：

域名 / 路由级生效：Istio/Envoy 自带的全局生效方式难以满足大部分场景需求，而基于 Higress Wasm sdk 开发的插件可以做到这点，同时编译出的插件也跟 Istio/Envoy 生态兼容（仅全局生效）。
Redis 访问能力：提供了访问 Redis 的 Host Function，插件代码可以基于 Redis 实现多种能力，例如全局限流，Session 状态管理等。
虚拟机自愈机制：开发的插件逻辑中若出现了空指针访问、数组越界、内存泄漏等问题，将被运行时系统捕获，不会导致网关崩溃；Higress 支持 Wasm 模块异常后自动重启，并能在快速止血的同时，通过告警通知用户出现问题的代码堆栈。

从 Higress 的企业用户看 Wasm 插件技术的采用周期，已经跨域过鸿沟，步入早期采用大众阶段，核心的驱动力是性能红利带来的成本下降。用户使用 Wasm 插件来开发满足自己特定业务需求的能力，对于鉴权、加解密、会话管理等逻辑在网关完成计算资源的卸载，无需后端服务处理，从而全局降低计算成本。

性能数据上，之前发表的这篇文档《通过 Higress Wasm 插件 3 倍性能实现 Spring Cloud Gateway 功能》反馈了过去的性能成果。

在 Higress 将 Wasm 运行时从 V8 替换为 WAMR 后，Wasm 插件的性能对比之前又有了大幅提升。

Wasm 运行时升级：

从 V8 到 WAMR

V8 存在的问题

Wasm 技术诞生于浏览器场景，作为 Chromium 的 JS 引擎，V8 是最早支持 Wasm 的运行时之一，V8 引擎基于 JIT 模式运行 Wasm 模块，有着很好的性能。但也存在以下问题：

1. V8 项目复杂度很高：Wasm 相关实现跟 JS 处理逻辑有较多耦合，比如早期的 Envoy Wasm 插件的一个 bug 就是 V8 为优化 JS 执行内存引入指针压缩导致。

bug：https://bugs.chromium.org/p/v8/issues/detail?id=12592

2. V8 社区和 Envoy 社区之间缺少协作：Envoy 目前对于 V8 的版本依赖还停留在 2022 年的提交，无法支持 Wasm GC 等新特性，因为项目复杂度高，升级 V8 依赖的风险也很高。

3. 客户端偏好：V8 的用户和开发者大多来自客户端，考虑设备兼容性，更重视 JIT 模式的优化，AOT 模式下性能提升不大，无法完全发挥 Wasm 性能优势。

WAMR 的优势

WAMR 是最早由 Intel 团队开发，在字节码联盟（Bytecode Alliance，面向 Wasm 软件生态的非盈利组织）下的一个广受欢迎的 WebAssembly 运行时开源项目。目前社区活跃的贡献者包含来自 Intel、小米、亚马逊、索尼、Midokura、西门子、蚂蚁等公司的工程师。WAMR 使用 C 语言开发，具有良好的平台适应性。支持解释模式、即时编译及预编译等模式运行 Wasm 模块，有着优良的性能，在多个公开性能测评报告中均表现优异，同时又极低的资源开销，可以在 100KB 内存中运行单个 Wasm 实例。

性能对比

压测工具：k6

服务器 CPU 型号：Intel(R) Xeon(R) Platinum 8369B CPU @ 2.90GHz

压测方式：Higress 启动 2 个 worker 线程，压测期间固定 k6 的压力，跑满两个线程

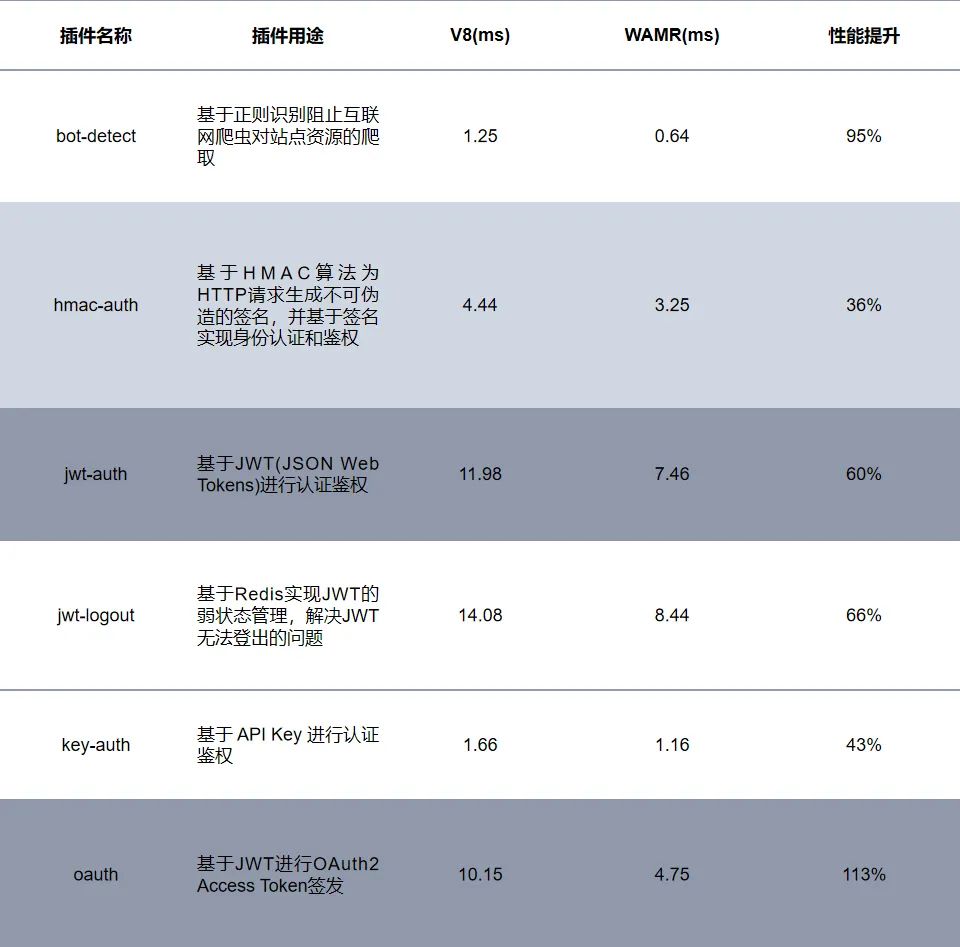

选取了部分 Higress 插件进行性能测试，情况如下：

注：表格中的数据为单请求平均附加延时

整体来看，Wasm 指令越复杂的插件，WAMR 的提升越明显。上述所有插件除 jwt-logout 是企业版插件未开源以外，其余插件均可以在 Higress 开源仓库目录下查看对应源码实现：https://github.com/alibaba/higress/tree/main/plugins/wasm-cpp/extensions

编译生成 AOT 文件，可以使用 wamrc 这个 WAMR 提供的官方编译工具：wamrc --invoke-c-api-import -o plugin.aot plugin.wasm。

为了生成的 wasm 文件可以兼容 JIT 模式，使用 WAMR 仓库下的脚本生成合并文件：python3 wasm-micro-runtime/test-tools/append-aot-to-wasm/append_aot_to_wasm.py --aot plugin.aot --wasm plugin.wasm -o plugin.aot.wasm以提升最大的 oauth 插件为例，可以使用下述配置进行复现：

k6 压测命令：k6 run --vus 300 ./script.js --duration 60s

k6 压测脚本：


import http from 'k6/http';
import { check } from 'k6';

export default function () {
    const res = http.get('http://11.164.3.16:10000/',{headers: {'Authorization':'Bearer eyJhbGciOiJIUzI1NiIsInR5cCI6ImFwcGxpY2F0aW9uL2F0K2p3dCJ9.eyJhdWQiOiJ0ZXN0MiIsImNsaWVudF9pZCI6Ijk1MTViNTY0LTBiMWQtMTFlZS05YzRjLTAwMTYzZTEyNTBiNSIsImV4cCI6MTY2NTY3MzgyOSwiaWF0IjoxNjY1NjczODE5LCJpc3MiOiJIaWdyZXNzLUdhdGV3YXkiLCJqdGkiOiIxMDk1OWQxYi04ZDYxLTRkZWMtYmVhNy05NDgxMDM3NWI2M2MiLCJzY29wZSI6InRlc3QiLCJzdWIiOiJjb25zdW1lcjEifQ.LsZ6mlRxlaqWa0IAZgmGVuDgypRbctkTcOyoCxqLrHY'}});
    check(res, { 'status was 200': (r) => r.status == 200 });
}

envoy 配置片段：


                  - name: envoy.filters.http.wasm
                    typed_config:
                      "@type": type.googleapis.com/envoy.extensions.filters.http.wasm.v3.Wasm
                      config:
                        name: "my_plugin"
                        configuration:
                          "@type": "type.googleapis.com/google.protobuf.StringValue"
                          value: |
                            {
                                "consumers": [
                                    {
                                        "name": "consumer1",
                                        "client_id": "9515b564-0b1d-11ee-9c4c-00163e1250b5",
                                        "client_secret": "9e55de56-0b1d-11ee-b8ec-00163e1250b5"
                                    }
                                ],
                                "clock_skew_seconds": 3153600000
                            }
                        vm_config:
                          runtime: envoy.wasm.runtime.wamr
                          #runtime: envoy.wasm.runtime.v8
                          code:
                            local:
                             filename: "oauth.aot.wasm"
                          allow_precompiled: true

性能提升原因

主要的原因包含：

WAMR 提供了深度优化的预编译的能力。在部署前，WAMR 将 Wasm opcodes 翻译为 IR，经过定制的优化流水线，生成指定平台的机器码。在运行时，执行预编译后的 Wasm 可以获得媲美 native binary 的性能。
WAMR 采用了高度优化的 FFI。有效降低在 host(c/c++) 和 guest(wasm) 两个世界间“穿梭”时需要的类型转换和内存拷贝的次数，减少不必要的损耗。
WAMR 可以智能感知平台的硬件加速能力并予以充分利用。比如当运行在 X86 平台时，WAMR 实现了学术界最新提出的 "segue" 算法，利用 GS 寄存器作为寻址方法，提升了访问 Wasm 线性空间的效率。

未来展望

在 Higress 团队和 WAMR 团队之间的紧密协作下，除了在网关场景提升 Wasm 插件性能，还带来了很多实用的新特性即将发布，敬请期待：

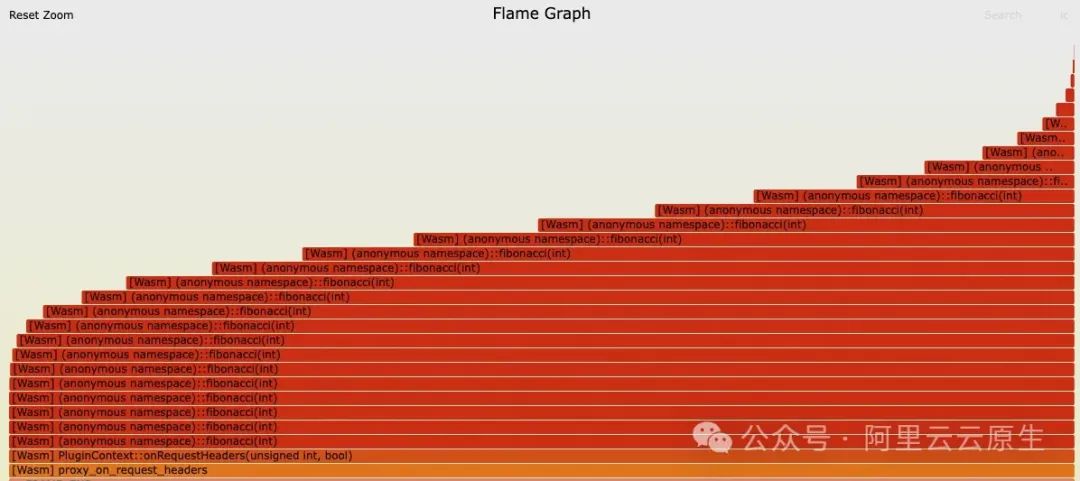

1. 支持生成 CPU 火焰图，例如下面是 Wasm 插件中执行 fibonacci 递归看到的 CPU 火焰图：
