分享一个实际在用的低功耗调试利器

嵌入式产品的低功耗调试是一件较麻烦的事情，因为它既涉及到硬件又涉及到软件，影响因素非常多。但是又十分重要，因为它关系到产品的实际使用时长。作为整个系统的大脑， MCU通常对功耗的影响较大，MCU的功耗分为运行时的功耗和休眠时的功耗，运行功耗通常为mA级别，休眠功耗通常为uA级别。整个系统的功耗可以用平均电流来衡量，取决于运行时长t1及运行电流i1、和休眠时长t2及休眠电流i2，即：i=(i1t1+i2t2)/(t1+t2)。

实际产品的功耗状态可能并不是上图中简单的两种状态，可能由多种不同状态组合，但是原理是一样的。

对于一般的应用，因为运行功耗相比休眠功耗要高出几个数量级、且大部分时间处于休眠状态，所以对平均功耗影响较大的是运行时长和休眠电流。

如何去观察和测试动态变化的电流呢？

万用表适合测量直流，只需要选择电流档位将万用表串联接入电路即可。需要注意并不是所有的万用表都能测uA级的电流。比如福禄克这款万用表最小只能测到1mA电流。

但是当电流不断变化时，万用表就不太合适了，它没法动态跟踪电流的整个变化过程，同时无法方便的查看一段时间内的平均电流。实际调试过程中，需要看到这些才能更好的去优化。

安捷伦有一些专用的仪器可以分析功耗，但是比较贵，个人一般不适合购买。推荐一款我最近在用的功耗分析仪，我买的型号是英加850L5这一款，价格945元，用着还不错。我之前还买过一款合宙的CC表，非常小巧，不过测试下来精度不是很好，就没用了。

首先它的精度精很准，比如我先用它测试了一款MCU进入到低功耗时的电流值，

和万用表测试结果几乎一致

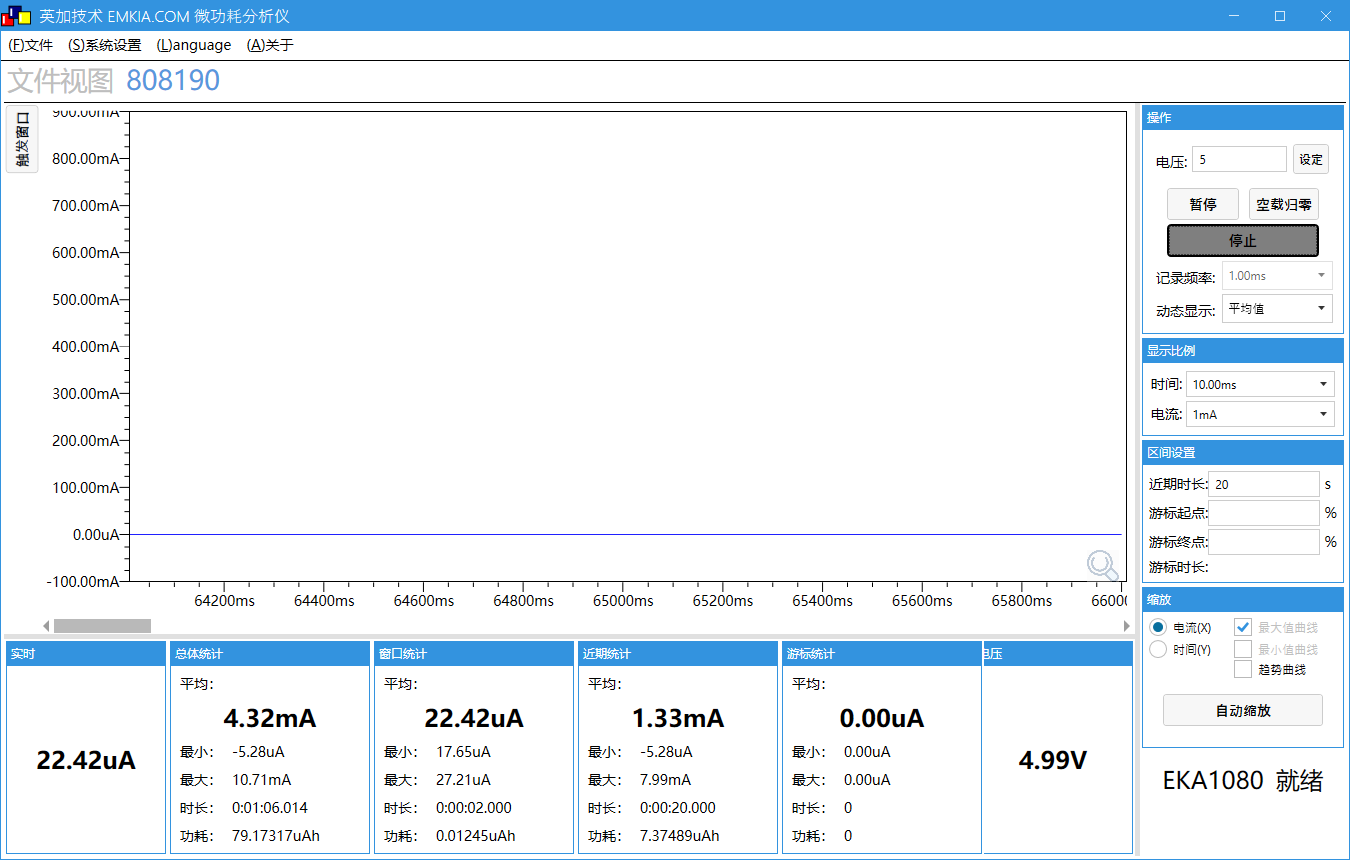

它真正方便的是可以动态的观察整个功耗曲线，比如ADC每隔100ms唤醒一次采集4路ADC，通过搭配的上位机可以观察到详细的功耗曲线，各种时间统计下的平均功耗。

如果需要看其中的细节，可以通过放大波形就可以：

还有一些比如蓝牙类的应用，可以用它来方便的查看各种不同状态下的功耗情况

如果不用这种仪器，用示波器也是可以的，只是不如这个方便。

工欲善其事，必先利其器。如果要细致的研究功耗情况，还是最好拥有这样一台功耗调试工具。
