系统集成，即ShardingSphere 和 Spring 框架的集成。

ShardingSphere实现两种系统集成机制：

命名空间（namespace），扩展 Spring Schema 来实现与 Spring 框架集成
编写自定义 starter 组件完成与 Spring Boot 集成

1 基于命名空间集成 Spring

扩展性角度，基于 XML Schema 的扩展机制常见而实用。Spring允许我们自定义 XML 结构，并且用自己的 Bean 解析器解析。通过对 Spring Schema 的扩展，ShardingSphere 可以完成与 Spring 框架的有效集成。

1.1 基于命名空间集成 Spring 的通用开发流程

基于命名空间机制实现与 Spring 的整合，开发通常采用固定流程：

编写业务对象
编写XSD文件
编写BeanDefinitionParser实现类
编写NamespaceHandler实现类
编写 spring.handlers 和 spring.schemas 配置文件

1.2 ShardingSphere 集成 Spring

ShardingSphere存在两个“spring-namespace”结尾的代码工程：

sharding-jdbc-spring-namespace
sharding-jdbc-orchestration-spring-namespace

关注编排治理相关功能的集成，相对简单。命名空间机制的实现过程也基本一致，因此，以 sharding-jdbc-spring-namespace 为例讨论。

sharding-jdbc-spring-namespace又包含:

普通分片
读写分离
数据脱敏

三块核心功能的集成内容，实现也都是采用类似方式，因此也不重复说明，以普通分片为例介绍。

1.3 SpringShardingDataSource

专门用于与 Spring 进行集成的业务对象类：

public class SpringShardingDataSource extends ShardingDataSource {

    public SpringShardingDataSource(final Map<String, DataSource> dataSourceMap, final ShardingRuleConfiguration shardingRuleConfiguration, final Properties props) throws SQLException {
        super(dataSourceMap, new ShardingRule(shardingRuleConfiguration, dataSourceMap.keySet()), props);
    }
}

只是对 ShardingDataSource 的简单封装，无任何实际操作。

1.4 配置项标签的定义类

定义标签的名称。ShardingSphere的这些类都以“BeanDefinitionParserTag”结尾，如ShardingDataSourceBeanDefinitionParserTag：

public final class ShardingDataSourceBeanDefinitionParserTag {
    public static final String ROOT_TAG = "data-source";
    public static final String SHARDING_RULE_CONFIG_TAG = sharding-rule";
    public static final String PROPS_TAG = "props";
	public static final String DATA_SOURCE_NAMES_TAG = "data-source-names";
	public static final String DEFAULT_DATA_SOURCE_NAME_TAG = "default-data-source-name";
    public static final String TABLE_RULES_TAG = "table-rules";
    …
}

定义一批 Tag、Attribute。可以对照如下所示的基于 XML 的配置示例来对这些定义的配置项进行理解：

<sharding:data-source id="shardingDataSource">
        <sharding:sharding-rule data-source-names="ds0,ds1">
            <sharding:table-rules>
                <sharding:table-rule …/>
	            <sharding:table-rule …/>
	            …
            </sharding:table-rules>
            …
        </sharding:sharding-rule>
</sharding:data-source>

在 sharding-jdbc-spring-namespace 代码工程的 META-INF/namespace 文件夹找到 sharding.xsd 文件，其基本结构：

<xsd:schema xmlns="http://shardingsphere.apache.org/schema/shardingsphere/sharding"
            xmlns:xsd="http://www.w3.org/2001/XMLSchema"
            xmlns:beans="http://www.springframework.org/schema/beans"
            xmlns:encrypt="http://shardingsphere.apache.org/schema/shardingsphere/encrypt"
            targetNamespace="http://shardingsphere.apache.org/schema/shardingsphere/sharding"
            elementFormDefault="qualified" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
            xsi:schemaLocation="http://shardingsphere.apache.org/schema/shardingsphere/encrypt http://shardingsphere.apache.org/schema/shardingsphere/encrypt/encrypt.xsd">
    <xsd:import namespace="http://www.springframework.org/schema/beans" schemaLocation="http://www.springframework.org/schema/beans/spring-beans.xsd" />
    <xsd:import namespace="http://shardingsphere.apache.org/schema/shardingsphere/encrypt" schemaLocation="http://shardingsphere.apache.org/schema/shardingsphere/encrypt/encrypt.xsd"/>
    <xsd:element name="data-source">
        <xsd:complexType>
            <xsd:all>
                <xsd:element ref="sharding-rule" />
                <xsd:element ref="props" minOccurs="0" />
            </xsd:all>
            <xsd:attribute name="id" type="xsd:string" use="required" />
        </xsd:complexType>
	</xsd:element>
	…
</xsd:schema>

“data-source”这 element包含“sharding-rule”和“props”这两个子 element。

“data-source”还包含一个“id”属性。对“sharding-rule”，可有很多内嵌的属性，sharding.xsd 文件中对这些属性都做了定义。

sharding.xsd 中通过使用 xsd:import 标签还引入两个 namespace：

Spring 中的http://www.springframework.org/schema/beans
ShardingSphere 自身的http://shardingsphere.apache.org/schema/shardingsphere/encrypt，该命名空间的定义位于与 sharding.xsd 同目录下的 encrypt.xsd文件中

有了业务对象类、XSD 文件的定义，来看 NamespaceHandler 实现类 ShardingNamespaceHandler：

public final class ShardingNamespaceHandler extends NamespaceHandlerSupport {
  @Overridepublic void init() {        registerBeanDefinitionParser(ShardingDataSourceBeanDefinitionParserTag.ROOT_TAG, new ShardingDataSourceBeanDefinitionParser());  registerBeanDefinitionParser(ShardingStrategyBeanDefinitionParserTag.STANDARD_STRATEGY_ROOT_TAG, new ShardingStrategyBeanDefinitionParser());  …   } }

直接使用 registerBeanDefinitionParser 方法来完成标签项与具体的 BeanDefinitionParser 类之间的对应关系。

看ShardingDataSourceBeanDefinitionParser#parseInternal：

@Override
protected AbstractBeanDefinition parseInternal(final Element element, final ParserContext parserContext) {
	    //构建针对 SpringShardingDataSource 的 BeanDefinitionBuilder
        BeanDefinitionBuilder factory = BeanDefinitionBuilder.rootBeanDefinition(SpringShardingDataSource.class);
       //解析构造函数中的 DataSource 参数
        factory.addConstructorArgValue(parseDataSources(element));
//解析构造函数中 ShardingRuleConfiguration 参数        factory.addConstructorArgValue(parseShardingRuleConfiguration(element));
       //解析构造函数中 Properties 参数
        factory.addConstructorArgValue(parseProperties(element, parserContext));
        factory.setDestroyMethodName("close");
        return factory.getBeanDefinition();
}

自定义一个 BeanDefinitionBuilder 并将其绑定到前面定义的业务对象类 SpringShardingDataSource。然后，通过三个 addConstructorArgValue 方法的调用，分别为 SpringShardingDataSource 构造函数中所需的 dataSourceMap、shardingRuleConfiguration 以及 props 参数进行赋值。

parseDataSources

private Map<String, RuntimeBeanReference> parseDataSources(final Element element) {
        Element shardingRuleElement = DomUtils.getChildElementByTagName(element, ShardingDataSourceBeanDefinitionParserTag.SHARDING_RULE_CONFIG_TAG);
        List<String> dataSources = Splitter.on(",").trimResults().splitToList(shardingRuleElement.getAttribute(ShardingDataSourceBeanDefinitionParserTag.DATA_SOURCE_NAMES_TAG));
        Map<String, RuntimeBeanReference> result = new ManagedMap<>(dataSources.size());
        for (String each : dataSources) {
            result.put(each, new RuntimeBeanReference(each));
        }
        return result;
}

获取配置的“ds0,ds1”字符串并拆分，然后基于每个代表具体 DataSource 的名称构建 RuntimeBeanReference 对象并进行返回，这样就可以把在 Spring 容器中定义的其他 Bean 加载到 BeanDefinitionBuilder。

META-INF目录提供spring.schemas文件：

http://shardingsphere.apache.org/schema/shardingsphere/sharding/sharding.xsd=META-INF/namespace/sharding.xsd
http://shardingsphere.apache.org/schema/shardingsphere/masterslave/master-slave.xsd=META-INF/namespace/master-slave.xsd
http://shardingsphere.apache.org/schema/shardingsphere/encrypt/encrypt.xsd=META-INF/namespace/encrypt.xsd

spring.handlers 内容：

http://shardingsphere.apache.org/schema/shardingsphere/sharding=org.apache.shardingsphere.shardingjdbc.spring.namespace.handler.ShardingNamespaceHandler
http://shardingsphere.apache.org/schema/shardingsphere/masterslave=org.apache.shardingsphere.shardingjdbc.spring.namespace.handler.MasterSlaveNamespaceHandler
http://shardingsphere.apache.org/schema/shardingsphere/encrypt=org.apache.shardingsphere.shardingjdbc.spring.namespace.handler.EncryptNamespaceHandler

ShardingSphere 中基于命名空间机制与 Spring 进行系统集成的实现过程介绍完。

2 自定义starter集成Spring Boot

ShardingSphere提供：

sharding-jdbc-spring-boot-starter
sharding-jdbc-orchestration-spring-boot-starter

Spring Boot先关注 META-INF 的 spring.factories 文件。Spring Boot 提供

2.1 SpringFactoriesLoader 类

类似SPI，只不过以服务接口命名的文件放在 META-INF/spring.factories，Key也为EnableAutoConfiguration。

SpringFactoriesLoader查找所有 META-INF/spring.factories 下的配置文件，把EnableAutoConfiguration项对应的配置项，通过反射实例化为配置类，并加载到容器。

如sharding-jdbc-spring-boot-starter中的文件内容：

org.springframework.boot.autoconfigure.EnableAutoConfiguration=\
org.apache.shardingsphere.shardingjdbc.spring.boot.SpringBootConfiguration

SpringBootConfiguration类就会在 Spring Boot 启动过程中，都通过 SpringFactoriesLoader 被加载到运行时环境。

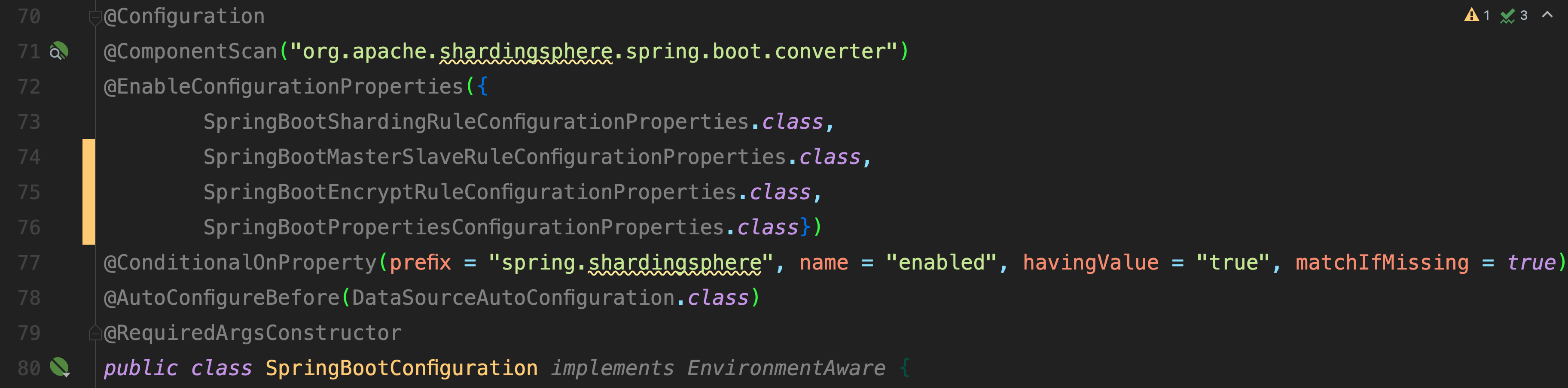

2.2 @SpringBootConfiguration

@Configuration：该类是个配置类，可启动组件扫描，将@Bean注解的实例化为bean
@ComponentScan：扫描基于 @Component 等注解所标注的类所在包下的所有需要注入的类，并把相关 Bean 定义批量加载到IoC容器

需扫描的包路径位于另一工程sharding-spring-boot-util的org.apache.shardingsphere.spring.boot.converter 包。

@EnableConfigurationProperties：使添加 @ConfigurationProperties 的类生效。

@EnableConfigurationProperties包含四个具体ConfigurationProperties，如SpringBootShardingRuleConfigurationProperties定义，直接继承 sharding-core-common 的 YamlShardingRuleConfiguration：

@ConfigurationProperties(prefix = "spring.shardingsphere.sharding")
public class SpringBootShardingRuleConfigurationProperties extends YamlShardingRuleConfiguration {
}

@ConditionalOnProperty，只有当所提供的属性属于 true 时才实例化 Bean。

@AutoConfigureBefore用在类名上，标识在加载当前类之前需要加载注解中所设置的配置类。明确在加载 SpringBootConfiguration 类之前，SpringBoot会先加载DataSourceAutoConfiguration，创建各种 DataSource。

2.3 SpringBootConfiguration中的功能

ShardingSphere对外入口就是各种DataSource，因此SpringBootConfiguration中提供一批创建不同 DataSource的入口方法，如shardingDataSource：

@Bean
@Conditional(ShardingRuleCondition.class)
public DataSource shardingDataSource() throws SQLException {
        return ShardingDataSourceFactory.createDataSource(dataSourceMap, new ShardingRuleConfigurationYamlSwapper().swap(shardingRule), props.getProps());
}

该方法的注解：

@Bean
@Conditional，仅满足指定条件时才加载这Bean。@Conditional设置了一个 ShardingRuleCondition：

public final class ShardingRuleCondition extends SpringBootCondition {

    @Override
    public ConditionOutcome getMatchOutcome(final ConditionContext conditionContext, final AnnotatedTypeMetadata annotatedTypeMetadata) {
        boolean isMasterSlaveRule = new MasterSlaveRuleCondition().getMatchOutcome(conditionContext, annotatedTypeMetadata).isMatch();
        boolean isEncryptRule = new EncryptRuleCondition().getMatchOutcome(conditionContext, annotatedTypeMetadata).isMatch();
        return isMasterSlaveRule || isEncryptRule ? ConditionOutcome.noMatch("Have found master-slave or encrypt rule in environment") : ConditionOutcome.match();
    }
}

标准SpringBootCondition，实现 getMatchOutcome 抽象方法。代表一种用于注册类或加载 Bean 的条件。ShardingRuleCondition 类的实现上分别调用MasterSlaveRuleCondition、EncryptRuleCondition 判断是否满足这两个 SpringBootCondition。对ShardingRuleCondition，只有在两个条件都不满足的情况下才被加载。

SpringBootConfiguration 实现 Spring 的 EnvironmentAware 接口。Spring Boot中，当一个类实现了 EnvironmentAware 接口并重写setEnvironment，在代码工程启动时就可获得 application.properties 配置文件中各个配置项的属性值。SpringBootConfiguration#setEnvironment ：

@Override
public final void setEnvironment(final Environment environment) {
        String prefix = "spring.shardingsphere.datasource.";
        for (String each : getDataSourceNames(environment, prefix)) {
            try {
                dataSourceMap.put(each, getDataSource(environment, prefix, each));
            } catch (final ReflectiveOperationException ex) {
                throw new ShardingException("Can't find datasource type!", ex);
            } catch (final NamingException namingEx) {
                throw new ShardingException("Can't find JNDI datasource!", namingEx);
            }
        }
}

获取“spring.shardingsphere.datasource.name”或“spring.shardingsphere.datasource.names”配置项，然后根据该配置项中所指定的 DataSource 信息构建新的 DataSource 并加载到 dataSourceMap 这个 LinkedHashMap。

spring.shardingsphere.datasource.names=ds0,ds1

spring.shardingsphere.datasource.ds0.type=com.alibaba.druid.pool.DruidDataSource
spring.shardingsphere.datasource.ds0.driver-class-name=com.mysql.jdbc.Driver
spring.shardingsphere.datasource.ds0.url=jdbc:mysql://localhost/ds0
spring.shardingsphere.datasource.ds0.username=root
spring.shardingsphere.datasource.ds0.password=root

spring.shardingsphere.datasource.ds1.type=com.alibaba.druid.pool.DruidDataSource
spring.shardingsphere.datasource.ds1.driver-class-name=com.mysql.jdbc.Driver
spring.shardingsphere.datasource.ds1.url=jdbc:mysql://localhost/ds1
spring.shardingsphere.datasource.ds1.username=root
spring.shardingsphere.datasource.ds1.password=root

3 总结

如需要实现一个自定义的框架或工具类，最好能与 Spring 集成，以便提供最低学习和维护成本。集成过程有固定开发步骤，就可模仿ShardingSphere中做法。

FAQ

Q：ShardingSphere集成SpringBoot时，SpringBootConfiguration上的注解有哪些作用？

A：通常用如下注解：

@SpringBootApplication，组合注解，包含：
- @Configuration：这个类是一个 Spring 配置类，可以定义 Spring beans。
- @EnableAutoConfiguration：启用 Spring Boot 的自动配置机制，尝试根据类路径下的 jar 包和已定义的 beans 自动配置 Spring 应用程序。
- @ComponentScan：告诉 Spring 扫描 @Component (包括 @Service, @Repository, @Controller 等) 注解所在的包，以便发现和注册这些 beans。
@EnableTransactionManagement：启用 Spring 的注解驱动的事务管理功能
@ShardingSphereDataSource，ShardingSphere 提供的注解，用于创建和配置 ShardingSphere 的数据源，支持分库分表和读写分离等功能。该注解的具体作用包括配置 ShardingSphere 的数据源策略、分片策略、读写分离策略等。

典型的 SpringBootConfiguration 类：

import org.apache.shardingsphere.driver.api.yaml.YamlShardingSphereDataSourceFactory;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.context.annotation.Bean;
import org.springframework.transaction.annotation.EnableTransactionManagement;

import javax.sql.DataSource;
import java.io.File;

@SpringBootApplication
@EnableTransactionManagement
public class SpringBootConfiguration {

    public static void main(String[] args) {
        SpringApplication.run(SpringBootConfiguration.class, args);
    }

    @Bean
    public DataSource dataSource() throws Exception {
        // 假设有一个 sharding 配置文件 sharding-databases-tables.yaml
        return YamlShardingSphereDataSourceFactory.createDataSource(new File("path/to/sharding-databases-tables.yaml"));
    }
}

通过这些注解，可以快速且简洁地配置和使用 ShardingSphere 与 Spring Boot 集成，利用 Spring Boot 的自动配置和管理功能，加上 ShardingSphere 的分库分表和读写分离功能，构建一个高效且可扩展的分布式数据库系统。
