一看就会，台达变频器小白教程-多段速调速

本文以MS300系列为例：

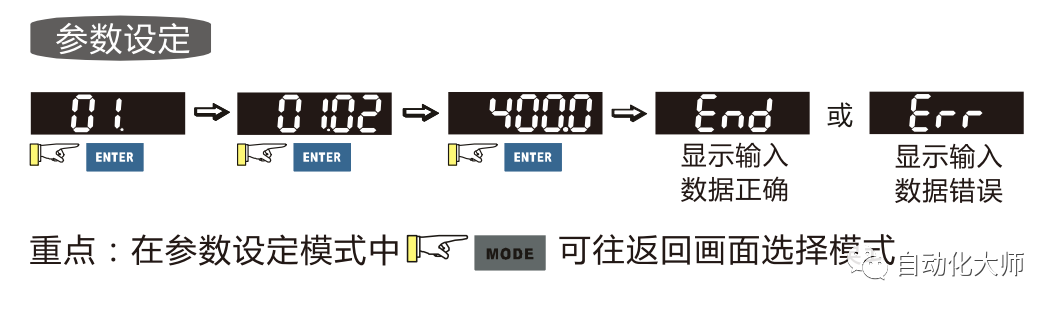

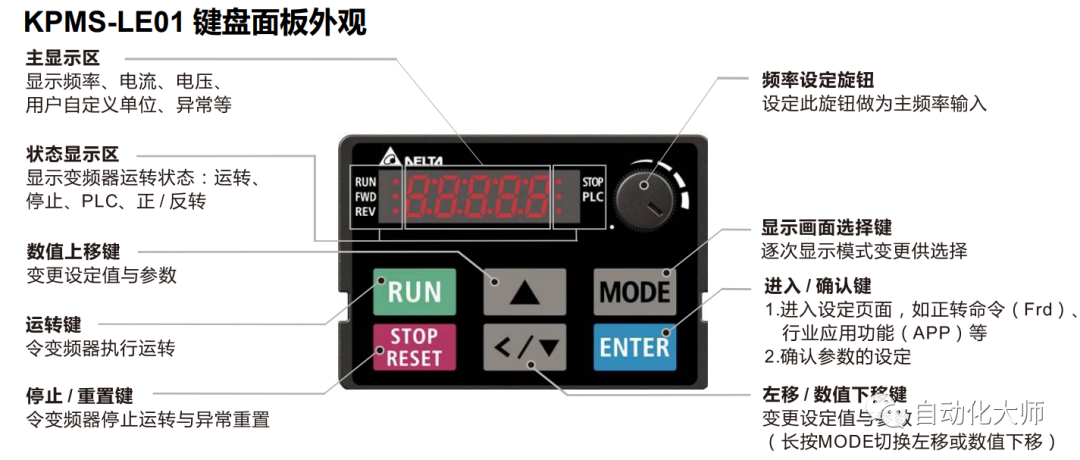

变频器面板怎么使用？

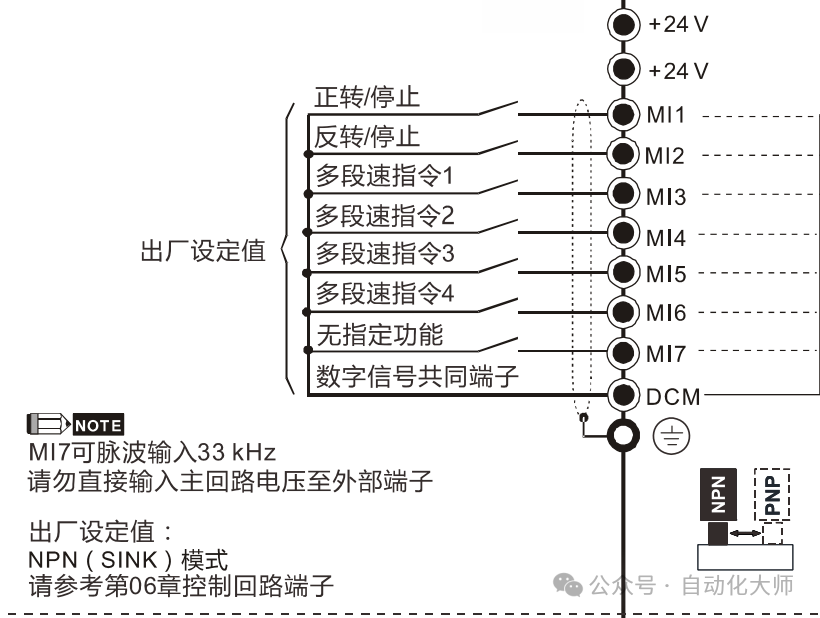

• 安装接线

• 参数乱了，如何将MS300模拟量输入恢复到出厂设置?

将参数00-02设置成9或者10，恢复出厂设置。

• 设置频率来源，使用多功能端子：

• 设置启动命令来源 我们用端子启动，所以这里选择外部端子操作：

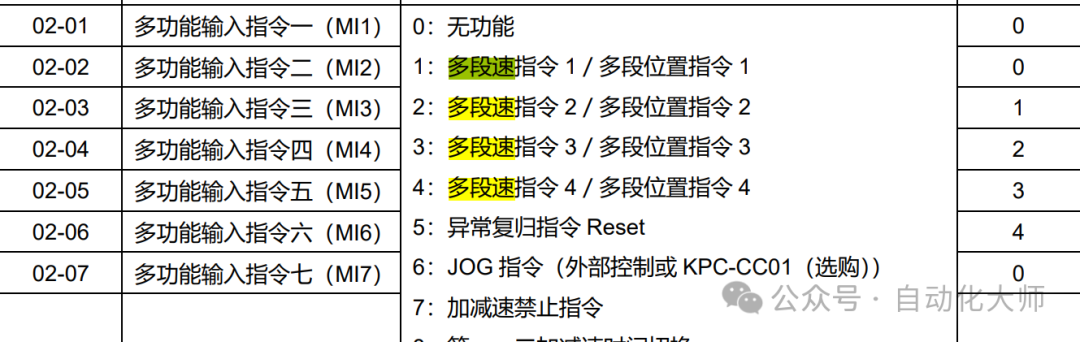

• 可以定义4个多段速指令端子 通过排列组合分别对应15段速度（包括主速度共计16速）。默认MI3-MI6对应多段速指令1-4

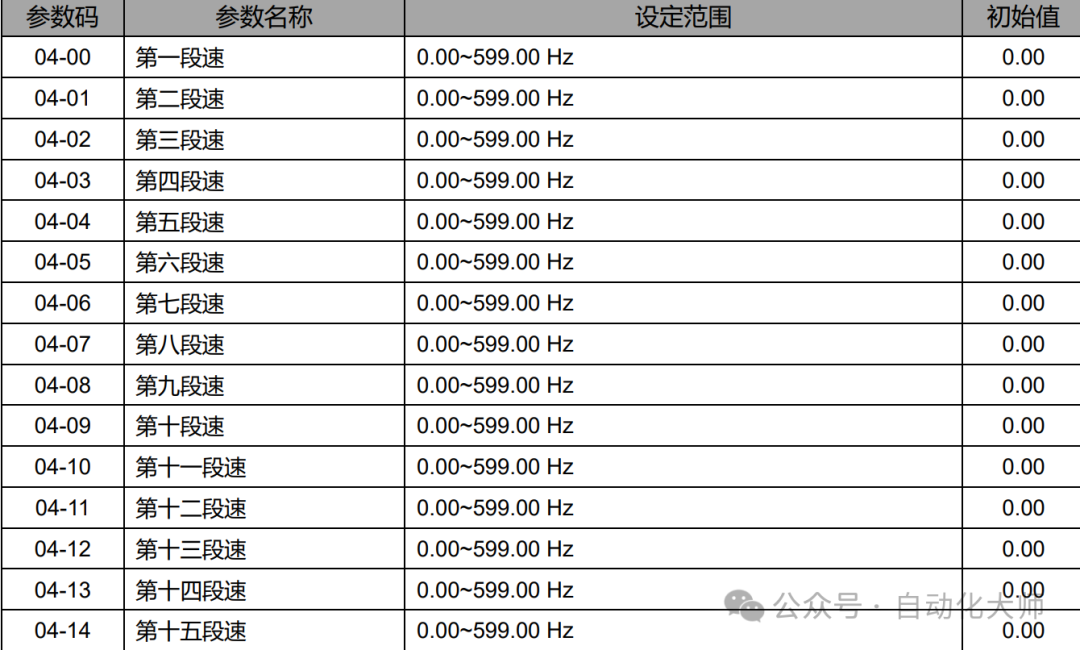

• 可以设置15段速度 通过修改下列参数来对应15段速度

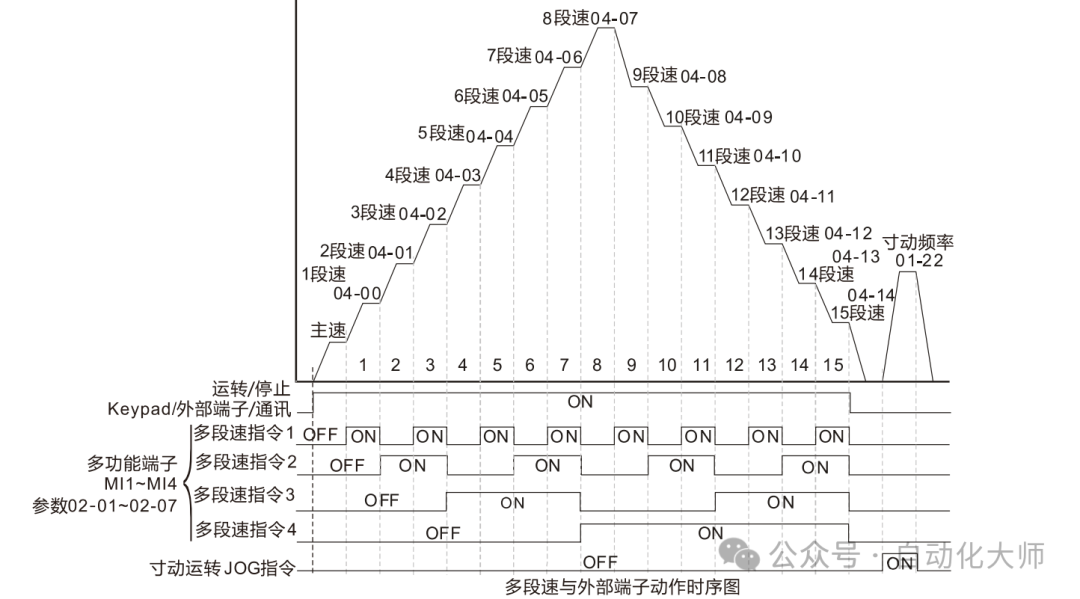

• 速度对应表 如果4段多段速端子输入都为OFF的话，变频器将以主速度运行。 如果多段速1端子输入为ON，其他输入端子OFF的话，变频器将以多段速频率1运行。 以此类推。

• 如何启动变频器

MI1接通,变频器将以主速度正转运行。

MI1接通,MI3接通，变频器将以多段速1正转运行。

MI2接通,变频器将以主速度反转运行。

以此类推。
