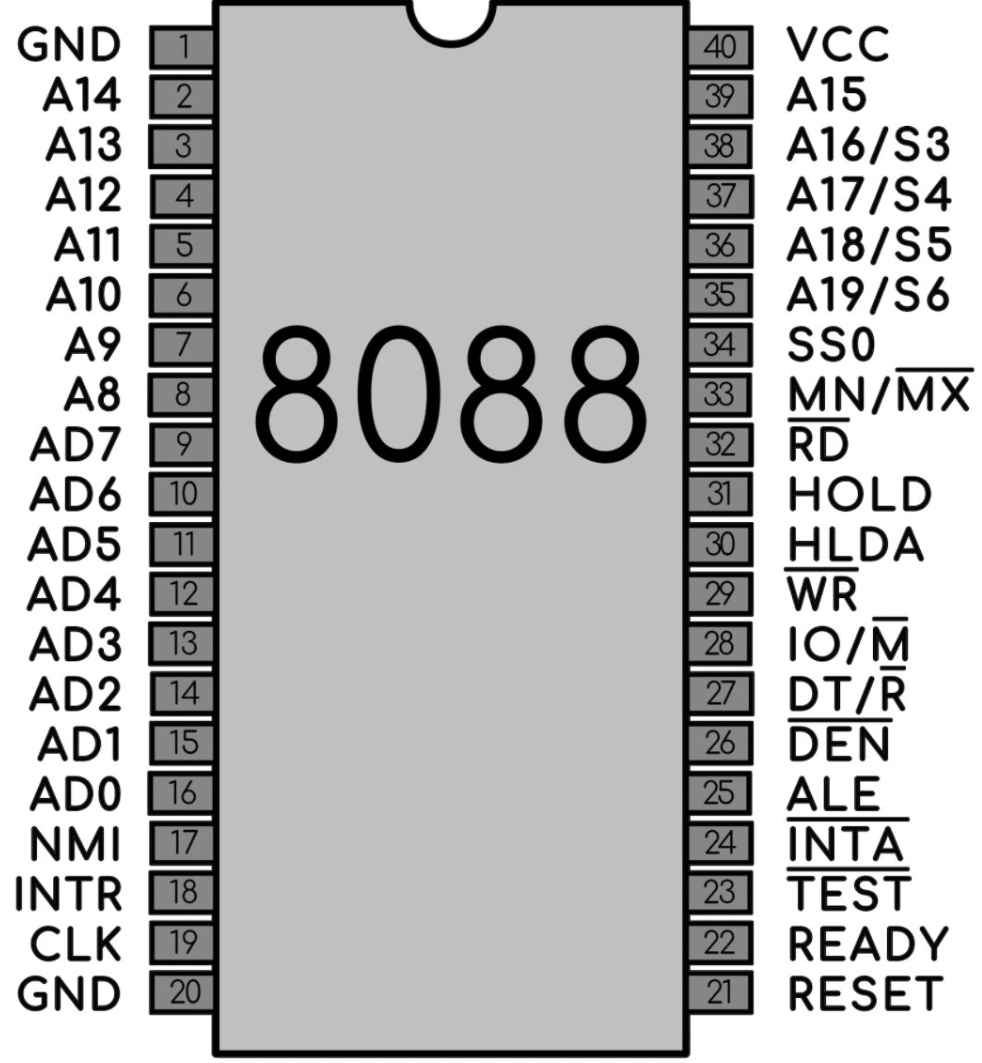

2.5 8086-8088CPU引脚

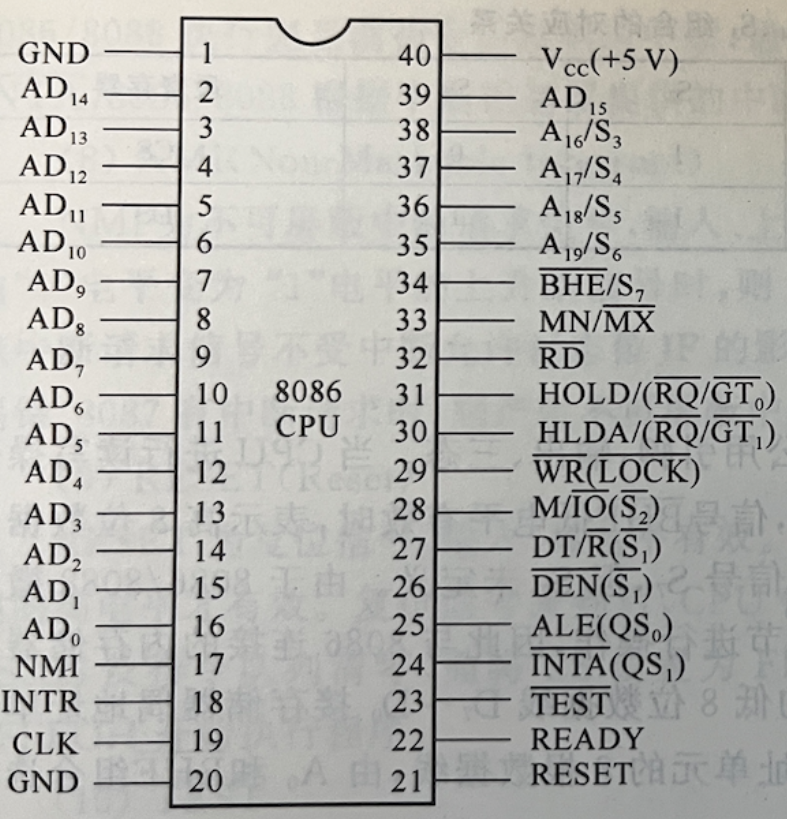

8086 微处理器信号描述

：最小模式和最大模式控制输入端。

时：工作方式设置为最小模式，在此方式下，系统全部控制信号由8086本身提供。

时：工作方式设置为最大模式，会外接其他CPU或扩展设备。

1. ALE：地址锁存允许信号
   • 这是一个输出信号，表示当前总线上输出的是地址信息，需要进行地址锁存。该信号为正脉冲，在总线周期的 T1 状态时有效。
2. RESET：复位信号
   • 这是一个输入信号，高电平有效。它用于复位微处理器，使其重新启动程序执行。

：读信号；

：写信号

：高8位数据总线允许/状态复用引脚

• 该引脚在 T1 状态时输出。如果信号为 0，表示高8位数据线（D15~D8）上的数据有效。

：数据允许信号

• 这是一个输出信号，低电平有效，提供给数据总线收发器（如 8286），表示 CPU 准备发送或接收数据。

：存储器/外设控制信号

• 这是一个输出信号，用于区分存储器访问和 I/O 设备访问。信号为 1 表示访问存储器，为 0 表示访问 I/O 设备。

：数据收发控制信号

• 这是一个三态输出信号，用于控制数据传输方向。信号为 1 时表示发送数据，为 0 时表示接收数据。

1. AD15~AD0：地址/数据复用引脚
   • 在总线周期的 T1 状态用来输出要访问的存储器或 I/O 端口地址，在 T2~T4 状态，作为数据传输线。
2. A19/S6~A16/S3：地址/状态复用引脚
   • 在 T1 状态：输出高 4 位地址，在 T2~T4 状态：输出状态信息。
   • 访问存储器时：A19~A16 与 AD15~AD0 组成 20 位地址。
   • 访问 I/O 端口时：不使用这 4 条引线。
3. READY：“准备好”信号
   • 由所寻址的存储器或 I/O 端口发来的响应信号，表明存储器或 I/O 端口的状态。CPU 在 T3 采样 READY，如果 READY=0，则在 T3 后插入一个或多个 TW，直至 READY=1，进入 T4，完成数据传送，从而结束当前总线周期。
4. HOLD：总线保持请求信号
   • 这是一个输入信号，高电平有效，用于请求 CPU 释放总线。
5. HLDA：总线保持响应信号
   • 这是一个输出信号，高电平有效，表示 CPU 已同意 HOLD 信号并释放总线。

奇区和偶区

8086 的 1MB 存储空间实际上分为两个 512KB 的存储体，分别叫奇存储体（奇区）和偶存储体（偶区）。

• 偶存储体与数据总线 D7~D0 相连，该存储体中每个地址均为偶数地址。
• 奇存储体与数据总线 D15~D8 相连，该存储体中每个地址均为奇数地址。
