【网络】TCP/IP 五层网络模型：网络层
最核心的就是 IP 协议，是一个相当复杂的协议
TCP 详细展开讲解，是因为 TCP 确实在开发中非常关键，经常用到，IP 则不同，和普通程序猿联系比较浅。和专门开发网络的程序猿联系比较紧密（开发路由器，开发交换机，开发防火墙…）
IP 协议总览
网络层的 IP 协议，主要干两个事：
- 地址管理：需要指定一套规章制度，能够把互联网上的各种用来上网的设备所在的地址都管理起来==>IP 地址
- 路由选择：在进行网络通信的时候，对数据报传输的路径进行的规划

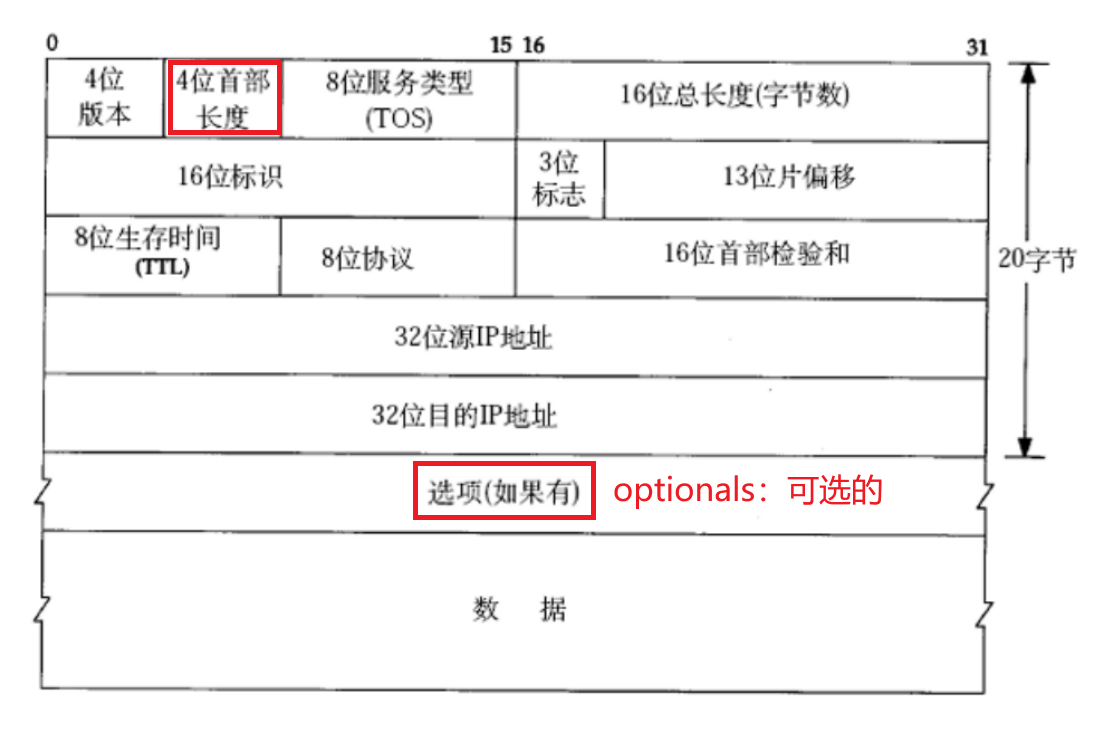

IP 协议报头结构
4位版本
实际上只有两个取值
4==>IPv4（主流）6==>IPv6
IPv2，IPv5在实际中是没有的，可能是理论上/实验室中存在
4位首部长度
IP 协议报头也是变长的，因为选项个数不确定，所以报头长度也不确定。因此就需要使用 4 位首部长度进行区分
4 位首部长度范围：0~15，所以报头长度 *4 才是实际的长度
- 当报头长度为 15，则实际报头长度为
15*4=60
8位服务类型
type of service
3位优先权字段(已经弃⽤)，4位 TOS 字段，和 1位保留字段(必须置为 0)。4位 TOS 分别表⽰：
- 最⼩延时：从 A 到 B 的时间消耗更少
- 最⼤吞吐量：从 A 到 B，单位时间内传输的数量更多
- 最⾼可靠性：数据丢包概率更小（IP 协议并不想 TCP 那样有严格的可靠性）
- 最⼩成本：设备上消耗的资源更少 这四者相互冲突，只能选择⼀个。其中一个为 1，那么其他的都得为 0。IP 协议拥有变身技能！
16位总长度
IP 数据报的长度
UDP 也是 16 位（2 个字节，64KB）。但并非 IP 协议报头最多能携带的数据就是 64KB
IP 协议内置了拆包组包机制，单个 IP 数据报确实没法超过 64KB，但是不代表 IP 协议不能传输超过 64KB 的数据。IP 协议会自动把大的数据包，拆成多个 IP 数据报携带传输，在接收方再进行拼装
装修的时候，装柜子/床，进不了电梯，也进不了房门，怎么办？
- 厂家发的货就不是拼装好的柜子和床，而是零件
- 我们就可以先把零件搬进去，然后再组装起来
16位标识、3位标志、13位片偏移
IP 协议会自动拆包，统一个载荷的数据，会被分成多分，交给多个 IP 数据报来携带。多个 IP 数据包之间：
- 16位标识 是相同的数值，
- 13位片偏移 决定组包时候数据报的位置
- 网络传输数据的时候会存在后发先至的情况，所以不能按照发送顺序就确定接受顺序
- 3位标志 只有两位有效（有一位是保留位，现在不用，以后可能用，先占个位置）
- 其中一个标识这个包是否需要组包（是否是拆包的一部分）
- 另一个表示当前包是否是组包中的最后一个单位
最后组包的时候，根据 16 位标识 确定哪些数据包放在一组，然后根据 13位片偏移 决定顺序，最后根据 3位标志位 决定是不是最后一个
如果就是想使用 UDP 实现传输找过 64KB 的数据，该怎么做呢？
- 此处参考 IP 协议
- 在应用层编写代码的时候 - 引入“标识”，约定标识相同的数据，就应该进行组包 - 引入“片偏移”，约定组包的时候的先后顺序 - 引入“标志位”，区分是否需要组包，标识最后一个包
8位生存时间
描述了一个数据包在网络上存活的最长时间
- 假设构造一个 IP 数据报，目的 IP 写错了（不存在的 IP 地址），结果这个数据包就在网络上传输了很久，也没有达到目的地。
- 如果让这样的数据包无限传输的话，就会消耗很多网络资源
- 这样的数据包存在一个两个还好，要是存在很多呢？总不能让这些数据包把路全部堵死了吧
TTL 就是约定了一个传输时间的上限，当达到上限之后，数据包就会被自动丢弃掉
- 它的单位不是
s或者min，而是次数（经过路由器转发的次数）
发送一个 IP 数据报的时候，会有一个初识的 TTL 的值（32,64,128…）。数据包每次经过一个路由器转发，TTL 就会 -1（经过交换机不减）。一旦 TTL 减到 0 了，此时这个数据包就会被当前的路由器直接丢弃掉

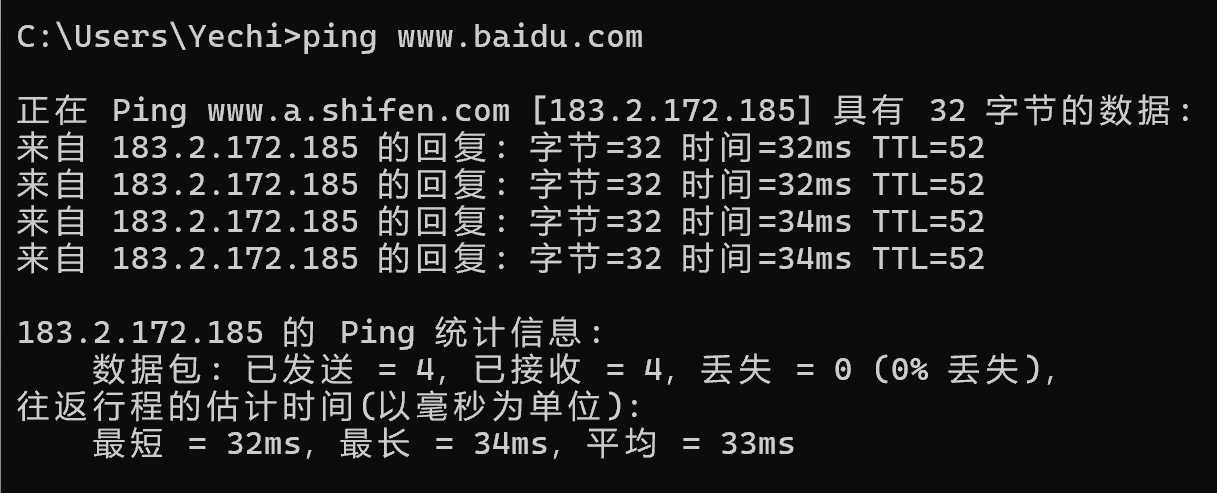

ping命令：用来检测网络的连通性- 输入命令后，我们的电脑就会给百度发送一个数据包，百度收到这个 ping 命令的数据包之后，就会返回一个响应
- 我们发送了四次 32 字节的数据包
- 几十毫秒，说明网络比较好；上百，上千毫秒说明网络比较卡
- 咱们初始 TTL 应该是 64，中间经过了 12 个路由器的转发，最终到达了百度
64这样的TTL够用吗？
- 正常情况下，
64这样的TTL是非常充裕的- 六度空间理论（社会科学中的理论）
- 而且发送数据的时候，还有
128这样的TTL
8位协议
IP 数据包中，携带的载荷，是哪种传输层协议的数据包
通过这里的不同数值，感知到接下来要把数据给 TCP 解析，还是 UDP 解析，还是其他协议解析
- 类似于 TCP/UDP 报头中的“端口号”，决定要将这个数据交个哪个应用程序，也就是要将这个数据交给哪个应用层的具体协议进行处理 现在 IP 协议要先交给传输层，交给哪个传输层协议进行处理，就通过 8位协议 进行标识
具体的数值这里不谈，这里暂时只聊作用
16位首部校验和
验证数据在传输中是否出错（只是针对首部，IP 报头）
- 载荷部分
TCP/UDP都有自己的校验和，此处就不需要再次进行验证了

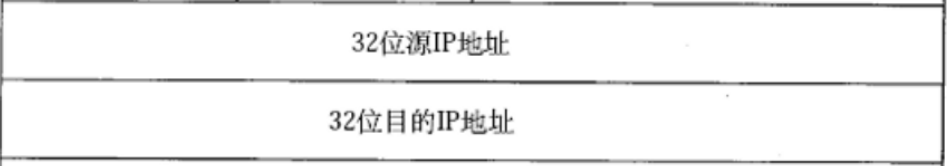

32源 IP 地址、32位目的 IP 地址
IP 数据报中最关键的信息：数据包从哪里来，到哪里去
- 输入：

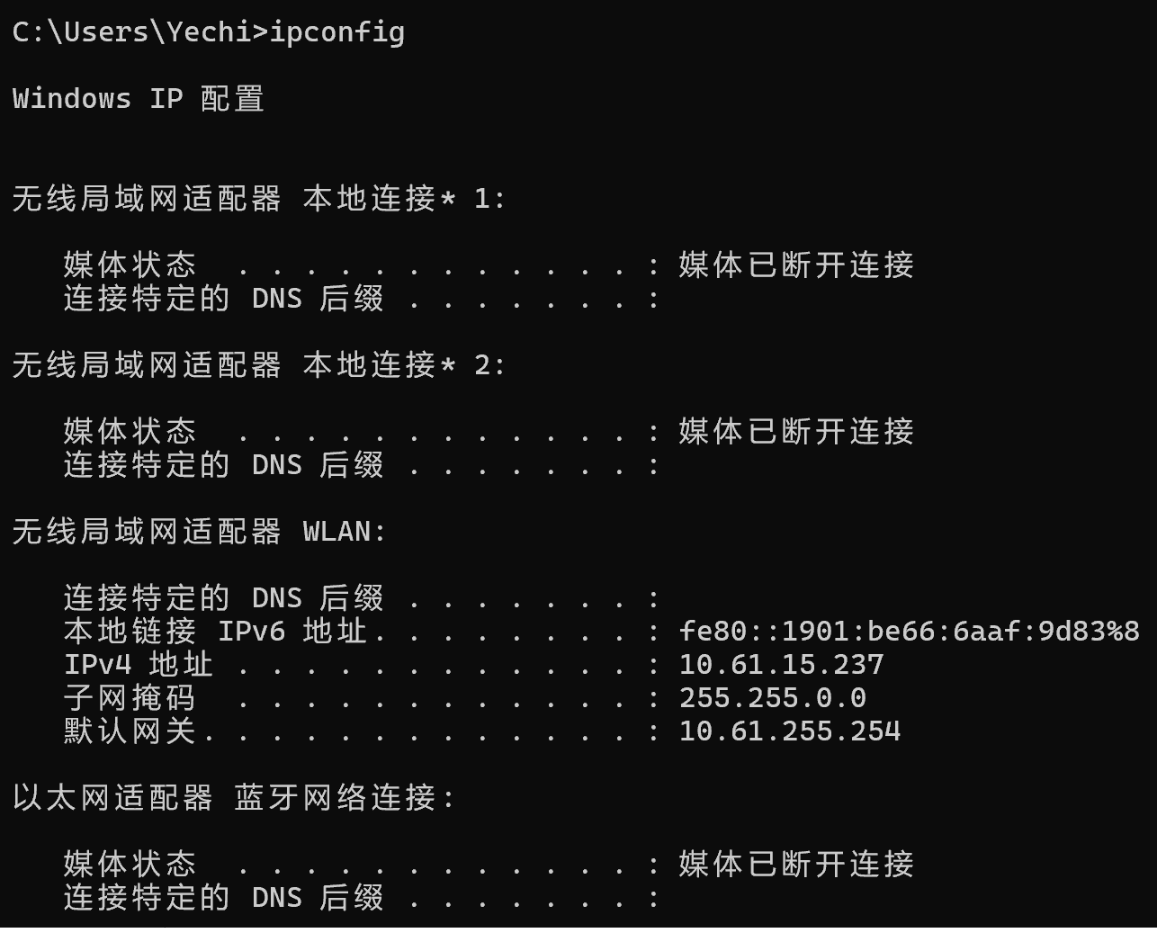

ipconfig，就可以看到当前机器的 ip 地址
- IP 地址是 32 位的整数
- 这是一个很大的数字，不方便人进行阅读和理解
- 就把 32 位（4 字节）通过 3 个圆点分隔开，每个部分是一个字节，范围
0-255（只要有一个部分不在这个范围，就可以认为是一个非法/错误的 IP） - 这就是“点分十进制”写法
- 但计算机在底层处理这些数据的时候，都是当成 32 位的 IP 地址来处理的
IP 地址，用来标识网络上的一个设备。期望 IP 地址是唯一的
- 32 位表示的范围：0—42亿9千万
- 在现在的社会背景下，所存在的需要 IP 地址的设备肯定是超过了这个范围的
地址管理
就是为了解决 IP 不够用的问题
方案一、动态分配 IP 地址
一个设备上网就分配 IP，不上网就先不分配（权宜之计）
方案二、NAT
网络地址转换
以一当千，使用一个 IP，代表一大波设备
NAT 把 IP 地址分为两大类：
- 内网 IP / 私网 IP（重要）
10.*172.16~172.31.*192.168.*
- 外网 IP / 公网 IP：除了私网 IP 就都是公网 IP
要求公网 IP 必须是唯一的，但是私网 IP 在不同的局域网中是允许重复的
- 一台电脑上，有几个网卡就有几个 IP 地址，虚拟出来的网卡也算（软件模拟的网卡）
- 一般笔记本都会有：有线网卡和无线网卡，具体哪个生效就看你当前是用网线上网还是 WiFi 上网
NAT 网络地址转换
一个设备在进行上网的时候，IP 数据报中的 IP 地址，就会被 NAT 设备（通常就是路由器）进行自动修改
- 同一个局域网内，主机 A 访问主机 B 不会涉及到 NAT 机制
- 公网上的设备 A，访问公网上的设备 B 不会涉及到 NAT 机制
- 不同局域网中的主机 A 访问另一个局域网的主机 B NAT 机制中，是不允许的
之前写
UDP回服务器的时候，我这台电脑上启动UDP服务器，你使用UDP客户端是不能访问的
- 因为我处于我这里的局域网，你处于你们那的局域网
- 在
NAT机制下，一个局域网中的主机 A 是无法访问领一个主机
- 局域网内部的设备 A，访问公网上的设备 B NAT 机制主要就是针对这个情况进行生效
但凡是搭建一个服务器给别人使用，都是需要公网 IP 的
- 单个设备
- 此时我的电脑要想访问

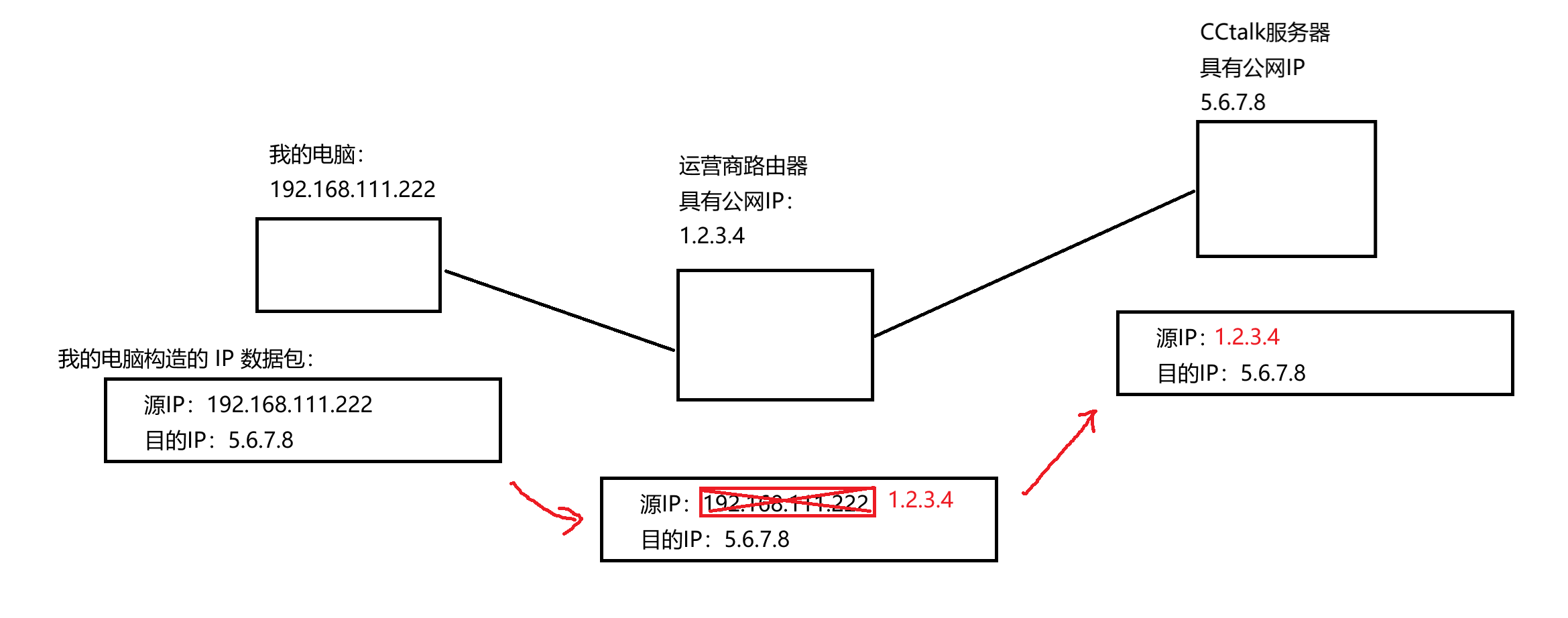

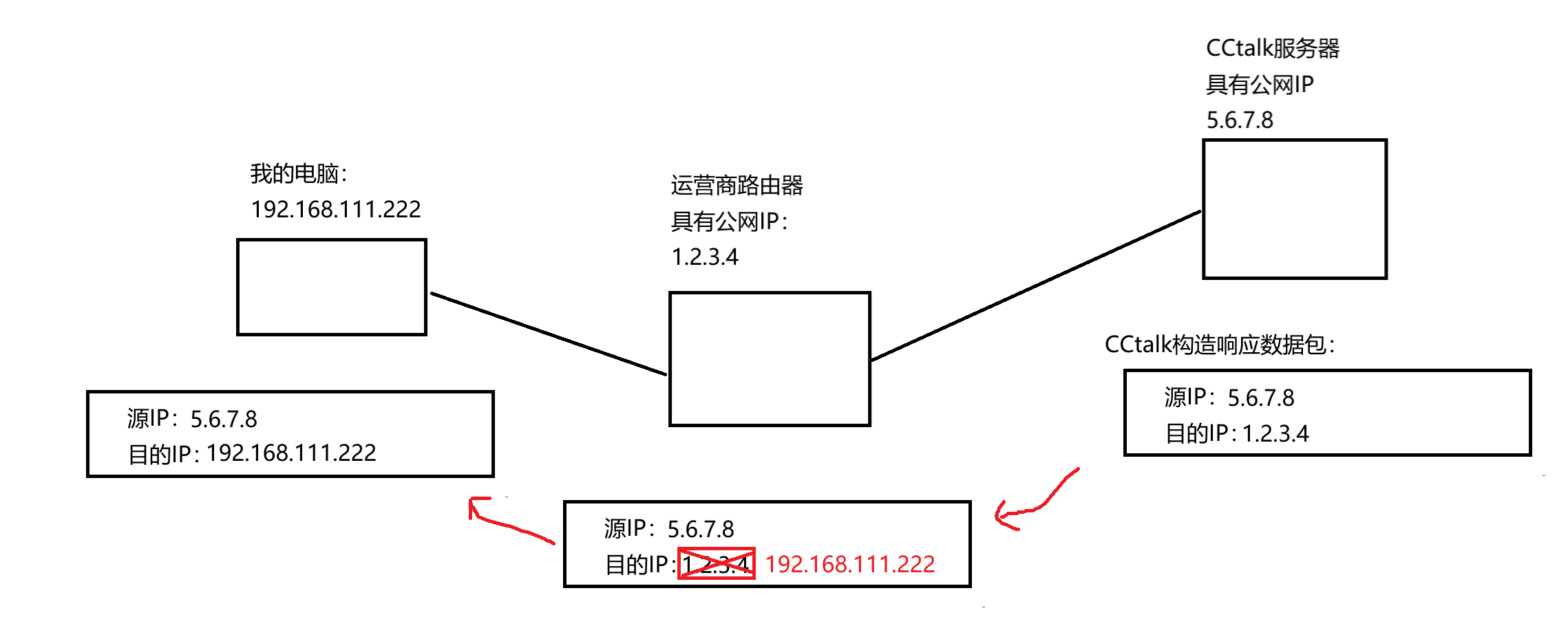

CCtalk这个服务器，就要构造一个 IP 数据报 - 数据包到达运营商路由器（
NAT设备）之后，就会进行网络地址转换- 将源 IP 地址由我的 IP 地址变为运营商公网 IP 地址
- 所以
CCtalk看到的数据包，源 IP 不是192.168.111.222，而是1.2.3.4
为什么进行这样的 IP 地址的替换就能提高 IP 地址的利用率呢？
- 其实日常上网的设备：手机、电脑、电视、空调等绝大部分都是在不同的局域网中
- 此时就相当于一个公网 IP 就可以代表一大批设备
运营商的公网 IP，不是服务一个设备，而是服务一个片区，可能有上万个设备。此时一个 IP 就代表了上万个设备，此时 IP 的利用率就大大提高了
- 就相当与你在网上买东西，写的收货地址是：北京市海淀区清华园清华大学
- 这个地址对应着几万个人，而不是你一个人
CCtalk 的响应如何正确地返回到我的电脑上呢？
- CCtalk 要构造一个响应数据包
- 达到运营商路由器之后，里面的目的 IP 就会被替换回我的电脑 IP
- 之后就能顺利达到我的电脑
运营商路由器这样的
NAT设备能在发出和收回的时候都进行 IP 替换，就能使内网设备和外网设备进行连接
- 多个设备（同一个局域网内）
在网络通信中，不仅仅只有 IP 信息，还有一个关键的是端口号
- 端口号本来是来区分同一个主机上不同的应用程序的
- 在 NAT 中，就可以用于区分不同主机上不同的应用程序

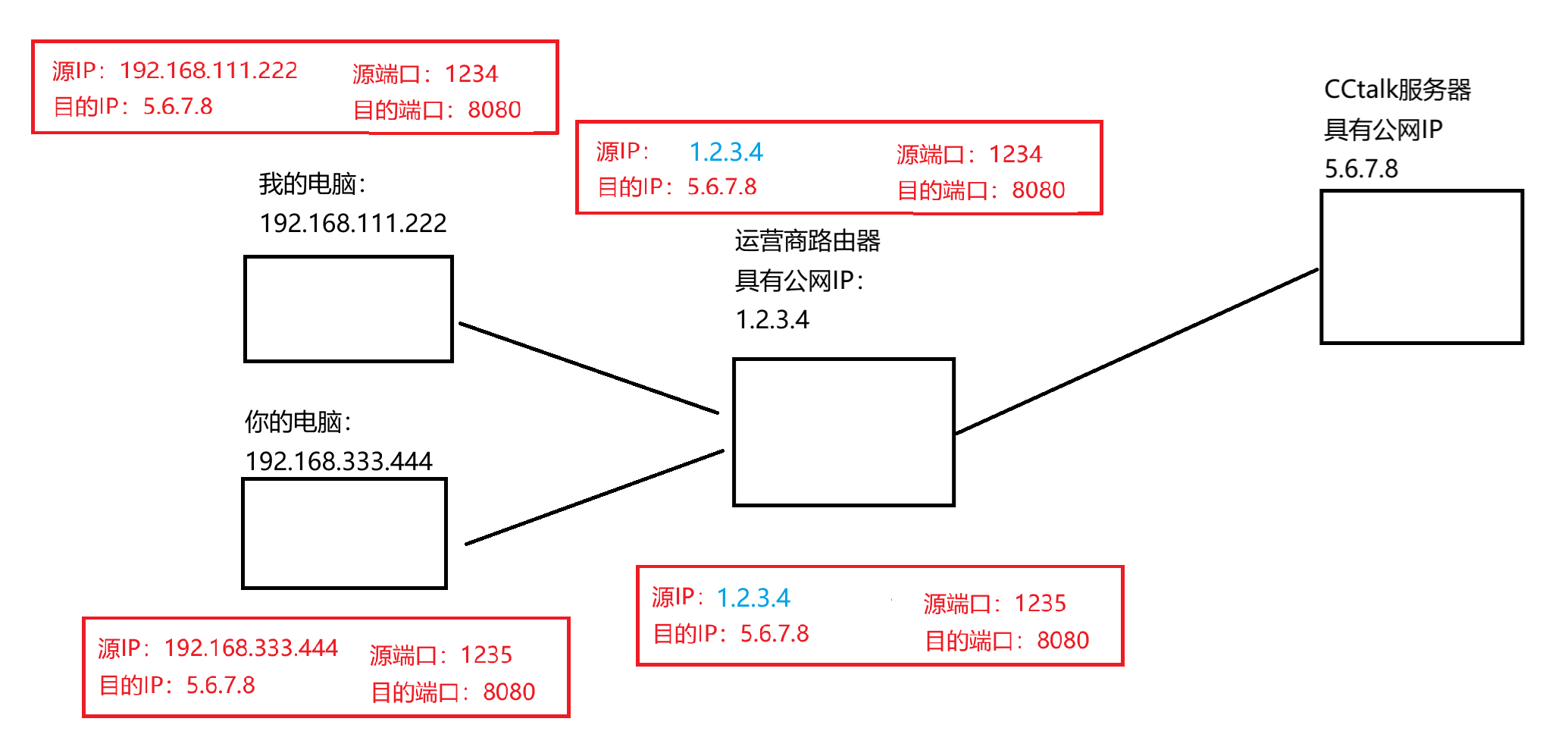

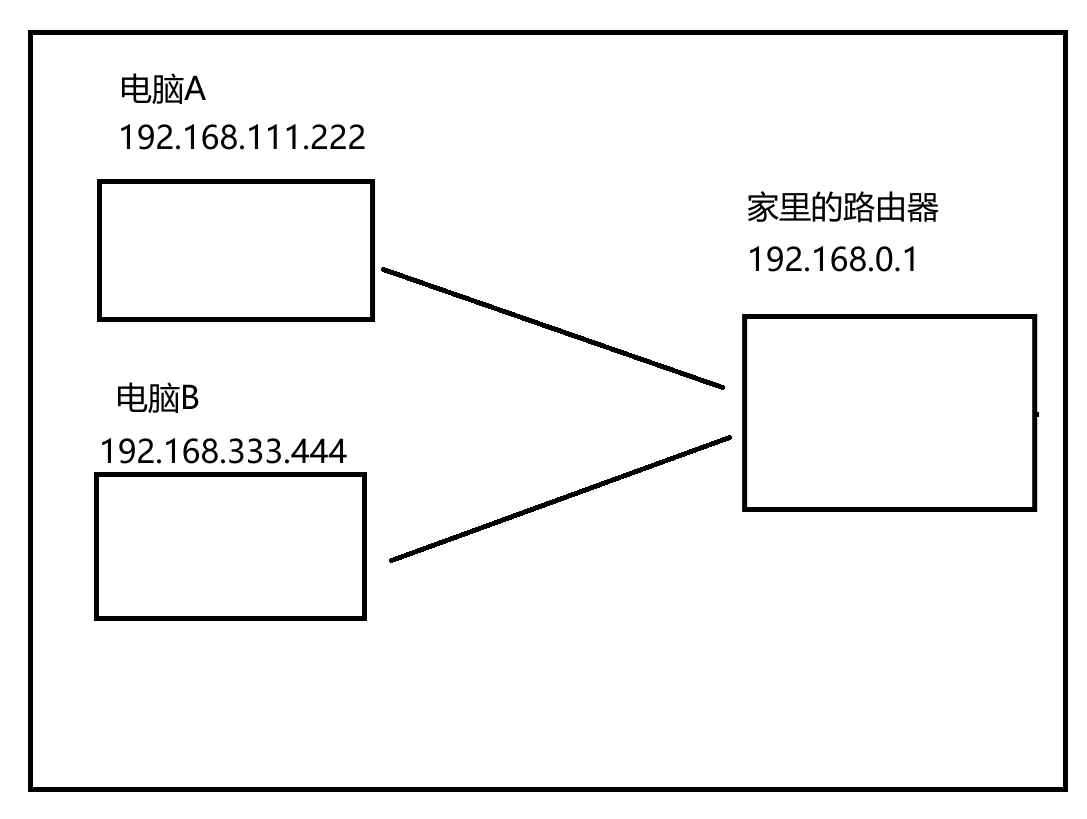

- 在我的和你的数据包到达运营商路由器之后，要进行 IP 替换。同时运营商路由器会记录一个映射关系：
旧 IP | 旧端口 | 新 IP | 新端口 | |
|---|---|---|---|---|
192.168.111.222 | 1234 | 1.2.3.4 | 1234 | |
192.168.333.444 | 1235 | 1.2.3.4 | 1235 |

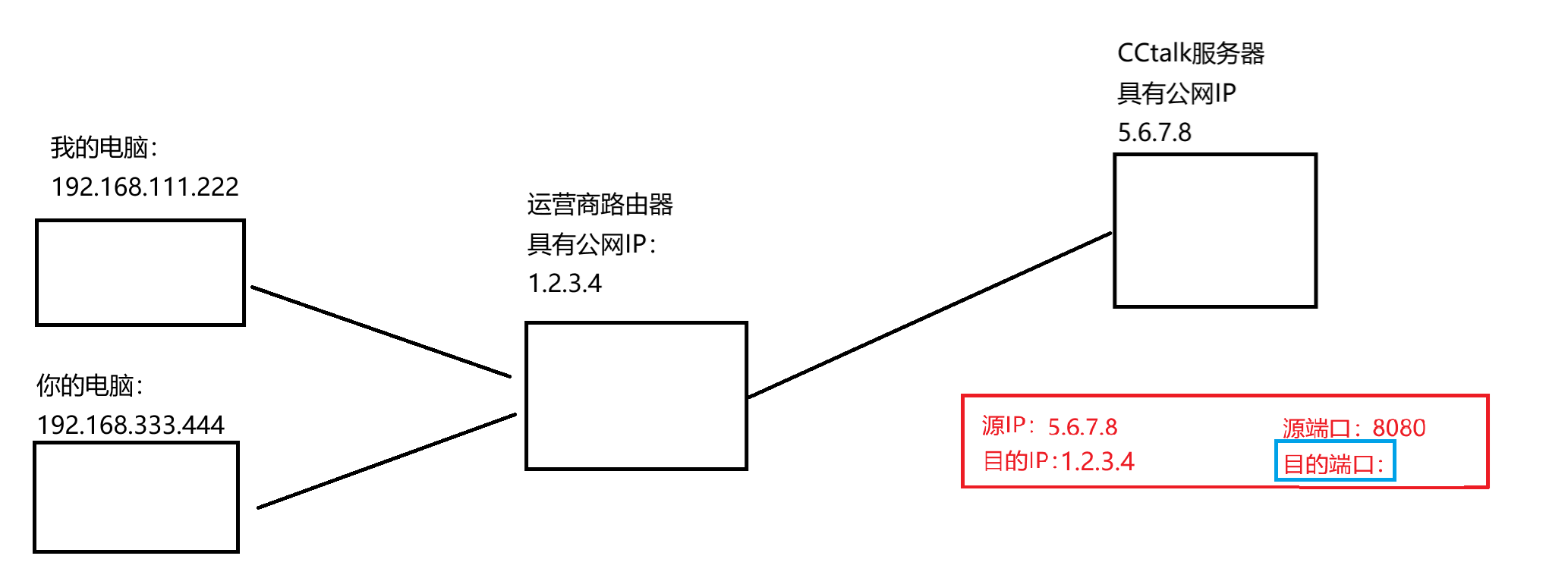

返回数据包的时候
- 此时，CCtalk 服务器返回的响应数据也是有 IP，也是有端口
- 端口就决定这个返回值是给我还是给你
- 运营商路由器收到这个目的端口后，就会看原来记录的映射关系
- 根据传过来的目的端口，运营商路由器可以知道是哪个 IP 传过来的
- 之后再将这个目的端口对应的 IP 替换上去就可以传到对应的设备了
- 目的端口是
1234，就是传给我 - 目的端口是
1235，就是传给你
此处就是通过端口号，来区分不同主机的不同程序
是否可能出现：你和我的电脑上 CCtalk 源端口恰好是一样的？
- 这个概率非常小；客户端这里的源端口，是操作系统随机分配的空闲端口
- 就算你的端口号也是 1234，但是路由器建立映射关系表的时候，可以把端口号也替换成不重复的其他端口
NAT既能替换IP中的IP，也能替换TCP/UDP中的端口。这个就是NAPT
我们当前的网络世界，主要就是 NAT 机制的支撑
NAT 机制的缺点
- 网络环境太复杂了
- 替换过程中，每一层路由器都需要维护映射关系
- 每次转发数据，都要查询映射关系
- 每个步骤都是开销
方案三、IPv6
从根本上解决了 IP 地址不够用的问题
IPv4使用 32 位 4 个字节表示 IP 地址IPv6使用 128 位 16 个字节表示 IP 地址 16 个字节表示的 IP 地址数目，比 4 个字节的 IP 地址大：
。这个地址空间非常大，大到可以给地球上的每一粒沙子都分配一个唯一的 IPv6 地址
IPv6 提出的时间是在上个世纪 90 年代，时间上和 NAT 其实是差不多的。之所以 IPv6 举步维艰，因为 IPv6 和 IPv4 不兼容！
- 要想使用
IPv6，就要更换新的设备（能支持 IPv6 的设备） - 在
IPv6提出的当年，显然是不具备这样的条件的。换设备就得花钱，但花钱了网速又不会变快（用户感知不到好处） NAT 机制，只要给路由器设备更新升级软件即可，硬件不需要改变（成本非常低）
网段划分（组网）
组网的时候，就需要我们针对每个上网设备 IP 地址（包括路由器的 IP）进行设置
我没设置过，好像插上网线就能上网，这是为什么呢？ 对于家庭网络这种比较简单的网络结构来说，路由器都有“自动分配 IP”的功能（
DHCP）。但在公司、学校、商场、宾馆… 这些更复杂的场景，网络需求更复杂，就需要进行手动设置了。
子网掩码
IP 地址，32 位整数，一分为二
- 左半部分：网络号
- 右半部分：主机号 只看 IP 地址是看不出来的，需要通过“子网掩码”区分出那里是网络号，哪里是主机号
子网掩码也是 32 位整数。左半部分都是 1，右半部分都是 0（二进制数）
- 在这里

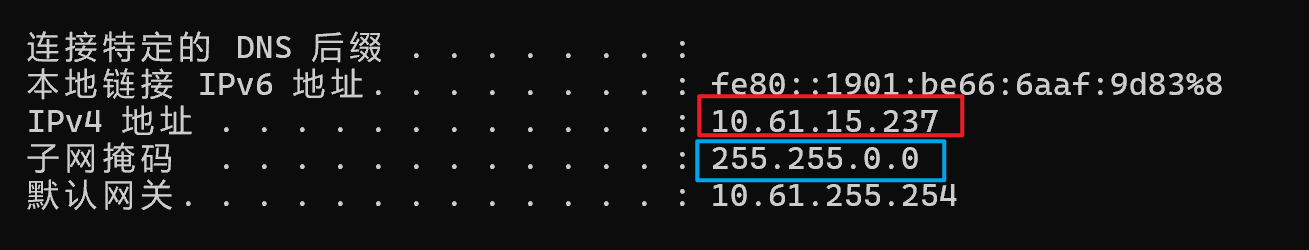

255.255.0.0就是11111111.11111111.00000000.00000000 - 所以上面 IP 地址中，
10.61就是网络号，15.237就是主机号
网络中规定：
- 同一个局域网中的设备，网络号必须相同，主机号必须不同
在这个局域网中，某个设备号不相同的话，就无法上网；某个设备的网络号虽然相同，但主机号和别的设备重复，也无法上网
- 两个相邻的局域网，网络号必须不同

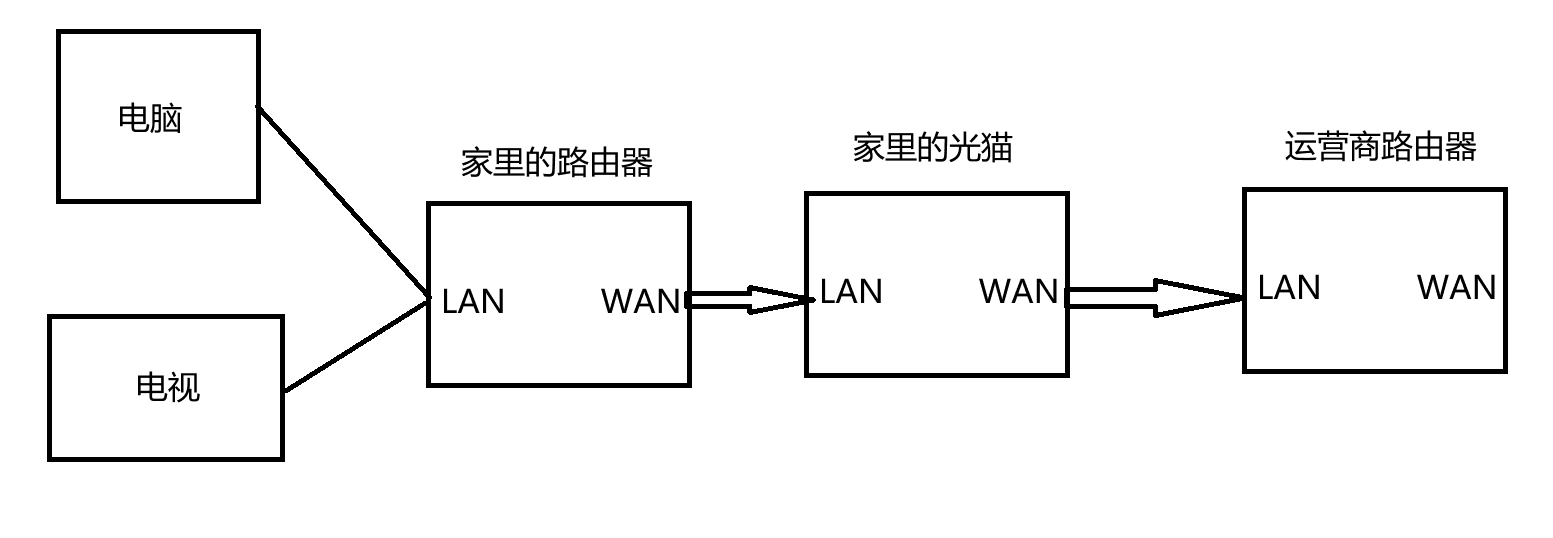

路由器上有两种网络接口：
LAN口WAN口

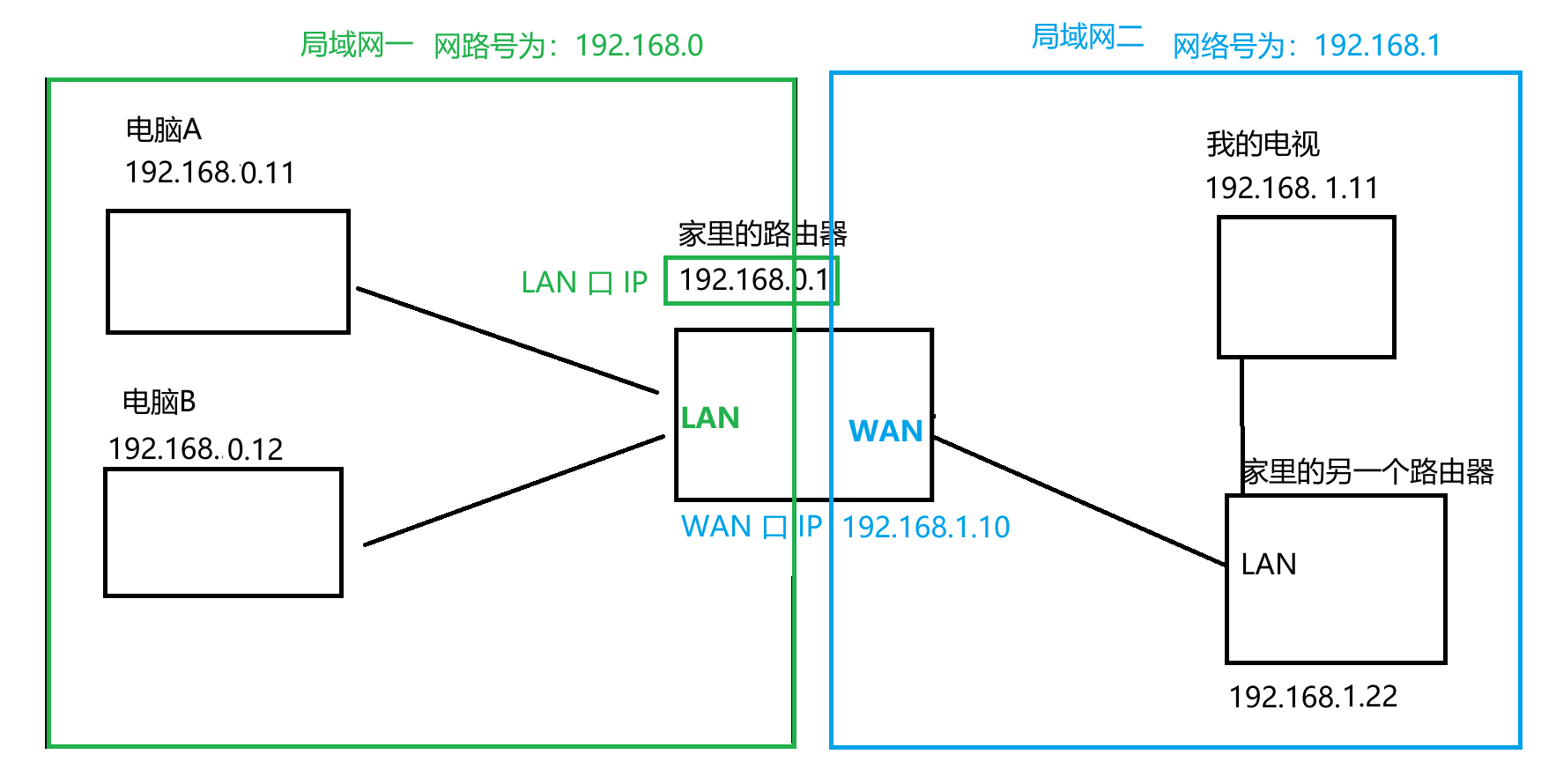

此时这个路由器就连接了两个局域网。这两个局域网的 IP 网络号是不能重复的。一旦重复，也上不了网 同一个路由器连接的两个局域网，就叫相邻局域网
LAN口接设备（你的电脑、电视…），WAN口接上层路由器

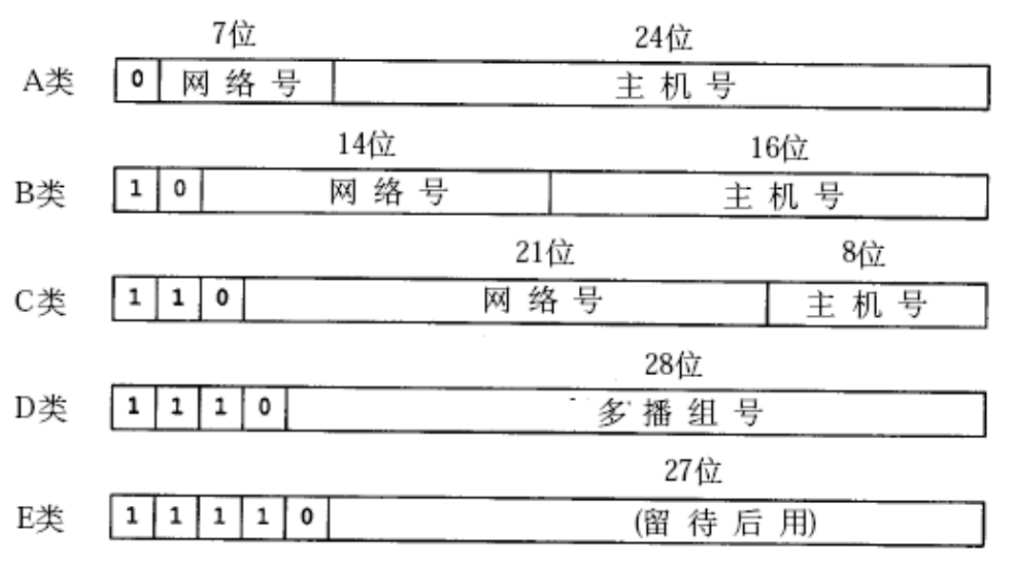

ABCDE 五类网络
- AB 类，主机号太多了，实际上一般没有这么大的局域网
- IP 地址浪费的比较多
- A类：
0.0.0.0~127.255.255.255 - B类：
128.0.0.0~191.255.255.255 - C类：
192.0.0.0~223.255.255.255 - D类：
224.0.0.0~239.255.255.255 - E类：
240.0.0.0~247.255.255.255
特殊的 IP 地址
1. 主机号位全 0（二进制）
此时这个 IP 就是表示当前网段（相当于网络号） 因此，给局域网中的某个设备分配 IP 地址的时候，不能把主机号全设为 0
2. 主机号为全 1
比如子网掩码为 255.255.255.0，IP 地址为 192.169.0.255。这里我们可以看到，IP 地址前三个字节为网络号，后一个字节 255 为主机号（11111111）
主机号为 11111111 就是广播 IP，往这个 IP 地址上发送数据包，就相当与给整个局域网中所有设备都发了一次数据包（针对一个局域网中的对象）。我们很多看到的“业务上的广播”，都是通过应用层编写代码来实现的，而不是借助广播 IP
以 CCtalk 为例，CCtalk 会维护出很多的“教室信息”，你上课的时候就是在其中一个教室，一个教室会涉及到很多同学（教室数据中就包含所有同学的数据）。此时，老师进行直播的时候，老师那边的画面和声音就会发送给 CCtalk 服务器对应的教室那里，CCtalk 服务器就会根据教室中同学的列表，依次遍历每个列表元素，把数据发送出去 机房上课、地震预警大概率都是这样的实现原理
什么时候是真用到广播 IP？（手机，电视投屏）
- 手机视频有一个投屏按钮（TV），按下按钮，弹出来一个设备列表，选择投屏到哪个设备上（要求手机和电视得在同一个局域网中）
手机上如何知道局域网中有多少设备允许投屏，这样的功能就可以基于广播 IP 实现
- 手机触发投屏按钮的时候，往对应的广播 IP 上发送一个数据包（UDP）（TCP 不支持广播，只能一对一）
- 如果收到这个数据包的设备不具有投屏功能，就不吱声；如果支持，就会返回一个响应，告知我是什么设备，我的 IP 是什么
3. 环回 IP（loopback）
127.*
自发自收，给这个 IP 发送一个数据，设备就会从这个 IP 上再收到同一个数据（自己发给自己）
你踢球的时候，自己射门又自己补射（自射自补）
使用环回 IP 一般进行测试。写的网络程序，大多数情况都是为了跨主机通信。但在此之前，往往需要先自行测试，一台测试客户端和服务器之间能否正常交互
一般使用的环回 IP 是
127.0.0.1，虽然其他的127开头的 IP 也是可以的，但是很少见
路由选择
网络是复杂的网状结构，从一个节点到另一个节点之间，可能会存在很多条线路（交通网）
你想从北京去上海，你打开高德地图，会给你提供很多条路线让你选择
- 高德地图的路由选择和 IP 协议的路由选择是有本质区别的
- 高德地图知道路线的全貌，给你计算出来的路线就是“最优解”（用时最短/成本最低/最少换乘）
- IP 协议的路由选择，每个路由器是无法知道网络结构的全貌，只能知道其中的一小部分（每个路由器只知道它附近的设备都是怎样的情况），只能得到“较优解”
基本情况
你想从陕科大去邮电大学
- 我从陕科大出发，在校门口问 A：邮电大学怎么走？A 表示他也不知道。 但虽然他不知道，但是他大概清楚邮电在南郊，而我们现在在北郊，得先往南走 A 就建议我们先去校门口坐 336 公交，往南先走一段再说
- 上了 336 之后，我又问 B：邮电怎么走？B 表示他也不知道 B 也大概清楚，邮电在南郊 B 建议我继续坐 336 ，到运动公园下车，换乘地铁二号线
- 到了运动公园，坐上地铁了，又问 C：邮电怎么走？ C 表示他也不太清楚，大概知道邮电在很南的地方 C 就建议我继续坐二号线往南走，坐到小寨（相当于二号线的中点），之后再问问
- 到了小寨，又问 D：邮电怎么走？ D 表示他也不太知道，大概知道，应该继续坐二号线，到航天城，让我到了航天城再说
- 到了航天城，又问 E：邮电怎么走？ E 就告诉我，往西走大概两条街，然后再往北拐半条街就到了
- 最终到达邮电
每次在进行问路的时候，每个人都是没法知道西安市的完整地图详细信息的，只能知道其中的一部分信息。但他能给我指出一个方向，我按照这个方向走，就会越来越接近，当足够接近的时候，总是可以遇到一个人能告诉我精确目标地点的。
这就和 IP 协议路由选择非常相似。
- 上述 ABCDE 这几个问路的人，就相当于路由器。每个路由器都不知道整体网络结构的全貌，但是能够知道其中的一部分。知道的这一部分信息，被称为“路由表”，路由器内部维护的重要的数据结构，类似于
hash，key就相当于 IP 地址（网络号），value就是对应的网络接口（往哪个方向走） - IP 数据报达到路由器，就要进行路由查表操作：查一查 IP 数据报中的目的 IP 在路由表中是否存在
- 如果查到了，就是按照路由表指定的方向继续转发即可
- 如果没有查到，路由表会有一个“默认的表项”（下一跳）
- “下一跳“指定了一个更高层级的路由器（认识的设备范围更广）
- 这个路由器要是还找不到，就继续“下一跳”，找到更高层级的路由器（认识的设备范围更广）
真是的转发过程，会更加复杂
- 路由表里面的东西是怎么来的？
- 自动获取的（路由表生成算法）
- 手工配置（网络管理员，手动设置）
- 真实的网络结构（尤其是广域网的网络结构是怎样的） 感兴趣可以去 B 站搜一下，中国电信/中国移动/中国联通网络架构
