【AIGC】数理工科研究：深入解析有限元仿真法

有限元仿真的背景与定义

1. 起源与历史背景

• 有限元方法的历史可以追溯到20世纪40年代，最初它被用于解决弹性和结构分析中的复杂问题。随着计算技术的发展，特别是20世纪60年代至70年代大型计算机的出现，有限元法逐渐成为主流的工程分析工具。如今，它广泛应用于各种复杂的物理现象建模中。

2. 基本定义

• 在有限元仿真中，连续的物理结构被离散化为一组小块，称为“有限元”或“单元”。这些单元通过“节点”连接在一起，形成“网格”结构。每个单元的行为由物理定律（如力学、热传导或流体力学）描述。通过计算每个单元的局部行为，FEM 能够构建整个系统的全局行为模型。

3. 边界条件与载荷

• 为了准确模拟物体或系统的真实行为，有限元方法需要设置适当的边界条件与载荷。这些边界条件可能包括固定点、施加的力、温度变化等，定义了系统如何与外界环境进行相互作用。

4. 求解方程

• 有限元方法基于最小势能原理，将整个物理问题离散化为一系列的线性或非线性方程组。每个单元的方程根据其几何属性、材料属性等进行组装，最终形成一个全局方程系统。这个全局方程通过数值方法求解，从而得到整个结构的响应，如应力、位移或温度分布。

5. 输出和结果

• 通过求解全局方程系统，有限元仿真能够给出每个节点和单元的详细结果。这些结果可以包括位移、应力、应变、温度等信息，帮助工程师和研究人员深入了解系统的行为，从而进行设计优化或性能评估。

• 有限元仿真法的出现为复杂的工程和物理问题提供了强大的解决方案，它不仅提高了工程设计的精度，还减少了设计成本和时间，是现代工程不可或缺的重要工具。

有限元仿真的工作原理

• 有限元仿真法是一种用于分析复杂物理系统的强大工具，尤其在工程和物理学科中应用广泛。通过将物体或系统分割成多个小的元素，有限元法能够模拟各部分的物理行为并计算其相互作用。以下是有限元仿真的基本工作原理：

1. 离散化

• 定义：将复杂的物体或系统分解为可管理的小块（元素）的过程称为离散化。这些元素可以是三角形、四边形或四面体等不同形状，形成的网络结构称为“网格”。
• 示例：想象一个大型鱼缸，为了分析其中的水压，可以将鱼缸划分为数千个小立方体，每个立方体代表一个元素。

2. 建模

• 元索特性：每个元素都具有自己的刚度和方程，这些方程基于材料属性（如弹性模量、泊松比）和几何形状建立。
• 节点：元素之间通过“节点”连接，物理量（如位移、温度等）通常在这些节点处求解。
• 示例：在鱼缸的例子中，每个小立方体（元素）的四个角就是节点，计算时需要求解每个节点的水压。

3. 方程组装

• 全局方程系统：将每个元素的局部方程组装成一个大的全局方程系统。这个系统可以描述整个物体或结构的行为。
• 示例：每个小方体都有自己的方程描述水压，所有这些方程被组合成一个完整的系统，用于描述鱼缸中的水压分布。

4. 应用边界条件与载荷

• 定义：边界条件用于描述物体或系统与其环境之间的相互作用方式，如固定点、外部压力、热源等。
• 示例：在鱼缸的例子中，载荷可能是水的重力，边界条件可能是鱼缸的底部和四壁固定不动。

5. 求解

• 求解方法：使用数值技术（如高斯消元或迭代法）来解决全局方程系统，从而得到每个节点的响应数据，如位移、应力、温度等。
• 示例：在鱼缸的大方程系统中，计算可以得知每个节点的水压分布。

• 有限元仿真的工作原理可以通过以上的步骤概括。这些步骤为工程师和研究人员提供了一个强大的工具，帮助他们深入理解和优化复杂物体和系统的性能。

有限元仿真的主要应用

• 有限元仿真法（FEM）在现代工程和科学领域有着广泛的应用，能够帮助工程师和研究人员分析复杂系统的行为。以下是有限元仿真的一些主要应用领域：

1. 结构分析

• 定义：评估结构组件在受外部载荷（如重力、风力、地震等）时的响应。
• 细节：
  • 静态分析：评估结构在恒定载荷下的应变、位移和应力。
  • 动态分析：预测结构在时间变化的载荷下的响应。
  • 频率分析：确定结构的固有频率和模态形状。
  • 疲劳分析：评估结构在重复载荷下的寿命。
• 示例：在设计新型飞机的机翼时，工程师会使用有限元分析来评估机翼在各种飞行条件下的弯曲和扭曲响应。

2. 热分析

• 定义：模拟热传递的三种基本方式：导热、对流和辐射。
• 细节：
  • 稳态热传导：评估恒定条件下的温度分布。
  • 瞬态热传导：模拟温度随时间的变化。
• 示例：电子设备制造商可能使用有限元仿真来分析电子芯片的热分布，确保其在操作时不会过热。

3. 流体力学分析

• 定义：模拟流体流动和流体与固体界面的相互作用。
• 细节：
  • 层流和湍流模拟。
  • 压缩和非压缩流体模拟。
  • 多相流：例如气液两相流。
• 示例：风力发电机叶片的气动性分析。工程师模拟气流经过叶片，优化其形状以获得最大能量转化效率。

4. 电磁分析

• 定义：模拟电磁场的行为及其与物质的相互作用。
• 细节：
  • 静态和时变场分析。
  • 电机和发电机设计。
  • 无线传输和天线设计。
• 示例：无线充电设备的设计。工程师使用有限元分析预测充电板和设备之间的电磁耦合效率。

5. 耦合场分析

• 定义：该分析涉及两个或更多不同物理场的相互作用。常见的耦合场分析包括结构-热耦合、结构-流体耦合等。
• 细节：
  • 结构-热耦合：当结构因温度变化而发生变形时，需要进行此类分析。
  • 结构-流体耦合：当流体对结构施加压力或影响其运动时，分析其流动特性。
• 示例：火箭发动机的设计中，燃料的燃烧产生高温和高压，这对发动机壳体施加巨大的热和机械应力。工程师使用耦合场分析预测和优化这些相互作用。

6. 生物医学工程应用

• 定义：模拟生物系统，如组织、骨骼或血流的物理行为。
• 细节：
  • 人体模型：评估医疗设备在体内的性能。
  • 生物材料的特性分析。
• 示例：在设计假肢或人工关节时，有限元分析可以帮助确定材料和设计的生物相容性和长期稳定性。

7. 地下和岩土工程

• 定义：有限元方法用于模拟土壤、岩石和其他地下材料的行为，常用于基础工程、隧道设计、坡面稳定性等领域。
• 细节：
  • 土壤力学：用于确定土壤的应力、应变和位移响应。
  • 岩石力学：评估岩层的裂纹、应力和变形。
  • 渗透性分析：模拟地下水流动和土壤或岩石中的液体-固体相互作用。
• 示例：在铁路线建设中，工程师使用有限元仿真模拟隧道周围的土壤和岩石应力分布，确保隧道的稳定性。此外，也可以预测隧道施工对周围建筑物的影响，以避免结构损坏或沉降。

• 上述领域都是有限元仿真的关键应用。由于它们涉及到复杂的物理相互作用，常规的解析方法难以处理。有限元仿真提供了一种有效的手段来解决这些问题，确保项目的安全和成功。

有限元仿真的优点

• 有限元仿真法不仅为工程设计提供了高效的计算工具，还在多个方面展现了强大的优势。以下是有限元仿真的主要优点：

1. 设计优化

• 细节：有限元分析允许工程师在实际制造前对设计进行迭代优化，从而节省材料、提高性能并减少试验成本。其灵活性允许工程师探索各种设计变量，进行敏感性分析，确定关键参数对性能的影响，并找到最佳的设计解决方案。
• 示例1：在汽车设计中，有限元方法常被用于优化车身结构，使其更轻、更安全，同时降低生产成本。
• 示例2：考虑桥梁设计，设计师可以通过有限元模拟变更梁的厚度、材料或支撑位置，来查看这些改动对桥梁承载能力和稳定性带来的影响，从而选择最经济和最安全的设计。

2. 复杂系统模拟

• 细节：对于具有复杂形状、多种材料和复杂载荷条件的系统，传统分析方法可能过于简化或不适用。有限元分析可以准确地描述这些复杂性。
• 示例：假设一个生物医学应用，如人工关节设计。关节可能由多种材料构成，每种材料都有独特的机械特性。通过有限元仿真，工程师可以精确地模拟关节在各种动态载荷下的行为。

3. 风险和成本降低

• 细节：实际制造和测试原型是昂贵且耗时的。通过有限元仿真，可以在早期阶段识别和纠正设计中的问题，避免后期的昂贵修改。
• 示例1：在航空工业中，使用有限元仿真模拟飞机机翼的应力分布，减少昂贵的风洞试验次数。
• 示例2：考虑一个新型发动机的设计，在物理制造和实际测试之前，工程师可以使用仿真预测发动机在极端条件下的热应力和热疲劳，从而优化设计。

4. 快速原型制作

• 细节：在物理制造之前，有限元仿真提供了一个平台，允许设计师、工程师和利益相关者共同评估设计，加速决策过程。
• 示例1：在新型手机设计中，使用有限元仿真模拟无线信号的性能，以快速确定最佳设计。
• 示例2：在电动汽车电池包设计中，团队可以评估不同的冷却策略对电池温度和续航里程的影响，然后选择最佳设计。

5. 提高安全性

• 细节：仿真能模拟结构在极端条件下的行为，有助于预防潜在的安全问题。有限元仿真可以预测和评估潜在的故障模式，从而在初步设计阶段采取预防措施。
• 示例1：在核电站设计中，有限元方法被用于模拟地震情况下反应堆结构的行为，确保在极端环境下结构的安全性。
• 示例2：在高层建筑设计中，工程师可以使用有限元仿真考虑极端事件，如地震或强风，确保建筑的结构完整性和人员安全。

6. 耦合现象的研究

• 细节：有限元仿真不仅仅局限于单一的物理领域；它可以模拟多个物理过程之间的相互作用，如热-结构耦合或流体-结构相互作用。
• 示例1：在涡轮机设计中，热和结构耦合分析用于预测涡轮叶片在高温高压下的性能和寿命。
• 示例2：在汽车刹车系统设计中，工程师可能需要同时考虑热传导（从刹车片传递到刹车盘）和结构应力（由于摩擦力产生的应力），并确定最佳的材料和设计以确保刹车效率和寿命。

• 有限元仿真的这些优势使其成为现代工程设计和分析中的重要工具。它不仅帮助工程师节约成本和提升效率，还能确保设计的安全性和可靠性，尤其是在应对复杂和极端工况时，显得尤为重要。

有限元仿真的缺点

• 虽然有限元仿真（FEM）在工程设计和科学研究中具有广泛的应用和显著的优点，但它也存在一些局限性和挑战。以下是有限元仿真的一些主要缺点：

1. 需要专业知识

• 细节：正确使用 FEM 需要对其原理、所用的材料和边界条件有深入的理解。一小小的设置错误可能导致极为不准确的结果。
• 示例：如果工程师在模拟桥梁承载力时使用了错误的材料属性，仿真可能会误判桥梁的实际承载能力，导致不安全的设计建议。

2. 计算时间和资源

• 细节：高度详细或复杂的 FEM 模型可能需要大量的计算资源和时间来求解。
• 示例：在模拟大型建筑物的地震响应时，计算可能需要数天甚至数周的时间，尤其是在没有专用高性能计算机集群的情况下。

3. “垃圾进，垃圾出”

• 细节：模型的输出质量完全取决于输入的质量。错误的输入数据会导致错误的输出。
• 示例：在模拟飞机机翼的应力分析时，如果输入了错误的载荷或边界条件，那么得到的应力分布结果可能与真实情况严重不符。

4. 模型简化可能导致不准确性

• 细节：为了减少计算时间，工程师经常会简化模型。但这可能导致某些重要的物理现象被忽略。
• 示例：在模拟汽车碰撞时，为了简化，可能会忽略某些部件的影响，但这些部件在实际碰撞中可能会对结果产生显著影响。

5. 对初始条件和边界条件敏感

• 细节：FEM 的结果强烈依赖于设定的初始条件和边界条件。小的改变可能导致大的输出差异。
• 示例：在模拟油藏流动时，若初始压力值稍有不准，可能导致对油井的生产预测存在很大误差。

6. 无法完全替代实验测试

• 细节：尽管 FEM 是一个有价值的预测工具，但它不能完全替代实验和现场测试，特别是在新技术或未知领域。
• 示例：新型药物释放设备的 FEM 模拟可能会预测其在体内的行为，但上市前仍需进行真实的生物实验来验证其安全性和有效性。

• 总的来说，尽管有限元仿真在工程设计中极具价值，但要保证仿真结果的准确性，需要精确的输入、强大的计算资源和良好的专业知识，并且在许多情况下还需结合实验测试以验证结果的可靠性。

有限元仿真的挑战与限制

• 有限元仿真，尽管是一个非常强大的工具，但在应用过程中也面临着一些挑战和限制。以下是这些挑战和限制的详细介绍及实例：

1. 复杂性和学习曲线

• 细节：有限元方法需要深入的数学、物理和计算背景知识，使其具有较高的学习曲线。
• 示例：新人入行的工程师可能需要数月甚至数年的时间来熟练掌握和应用有限元仿真。

2. 网格生成和优化

• 细节：正确的网格生成对于有限元分析的准确性至关重要，但网格生成和优化是一个时间消耗和技术要求都很高的步骤。
• 示例：在模拟复杂的生物组织结构时，如何选择合适的网格尺寸和形状以确保准确性和计算效率成为一个挑战。

3. 计算资源限制

• 细节：大规模高分辨率的仿真可能需要大量的 RAM 和高速的 CPU 或 GPU 资源。
• 示例：对于全车的结构强度和振动分析，单个个人计算机可能无法满足计算需求，需使用高性能计算集群。

4. 模型验证与校准

• 细节：仿真模型需要与实验数据进行验证和校准，以确保预测的准确性。
• 示例：在预测新型桥梁结构的风载荷时，需要通过风洞实验来验证和校准模型。

5. 非线性和复杂物理现象

• 细节：处理非线性问题（如材料非线性、几何非线性或接触非线性）可能会增加计算的复杂性和不稳定性。
• 示例：在模拟橡胶密封件的压缩时，材料的高度非线性使得求解变得复杂。

6. 软件的限制

• 细节：不同的有限元软件具有不同的功能和限制，可能不适合某些特定应用。
• 示例：某些软件可能在模拟高温超塑性成形时不如其他软件表现更好。

7. 敏感性分析

• 细节：确定哪些输入参数对结果影响最大，以及如何管理这些敏感性，是一个挑战。
• 示例：在模拟火箭推进器的冷却时，不同的边界条件如何影响最终的温度分布需要仔细研究。

• 通过理解上述挑战和限制，工程师和研究人员可以更明智地应用有限元仿真，并充分利用其优点，同时避免或减轻其缺点。

有限元仿真软件及其典型应用

• 有限元仿真软件是工程领域中不可或缺的工具，广泛应用于结构力学、流体力学、热分析等多个物理场的仿真。这类软件不仅帮助工程师们模拟复杂的物理现象，还能通过精确的数值分析支持产品设计、性能优化与安全验证。以下是几个常见的有限元仿真软件及其典型应用。

ANSYS:

ANSYS 是一款功能强大的工程仿真软件，涵盖结构、流体、电磁、声学等多种物理场仿真。

特点:

• 支持多种物理场，包括结构力学、流体动力学、电磁学等。
• 强大的后处理能力，支持复杂仿真结果的可视化分析。
• 与多种 CAD 软件无缝集成，便于模型导入与修改。

应用示例:

• 航天领域: 模拟卫星在轨道中的热应力和振动响应。
• 医疗器械: 评估心脏支架的强度及疲劳寿命。
• 汽车行业: 分析汽车发动机散热效率和振动行为。

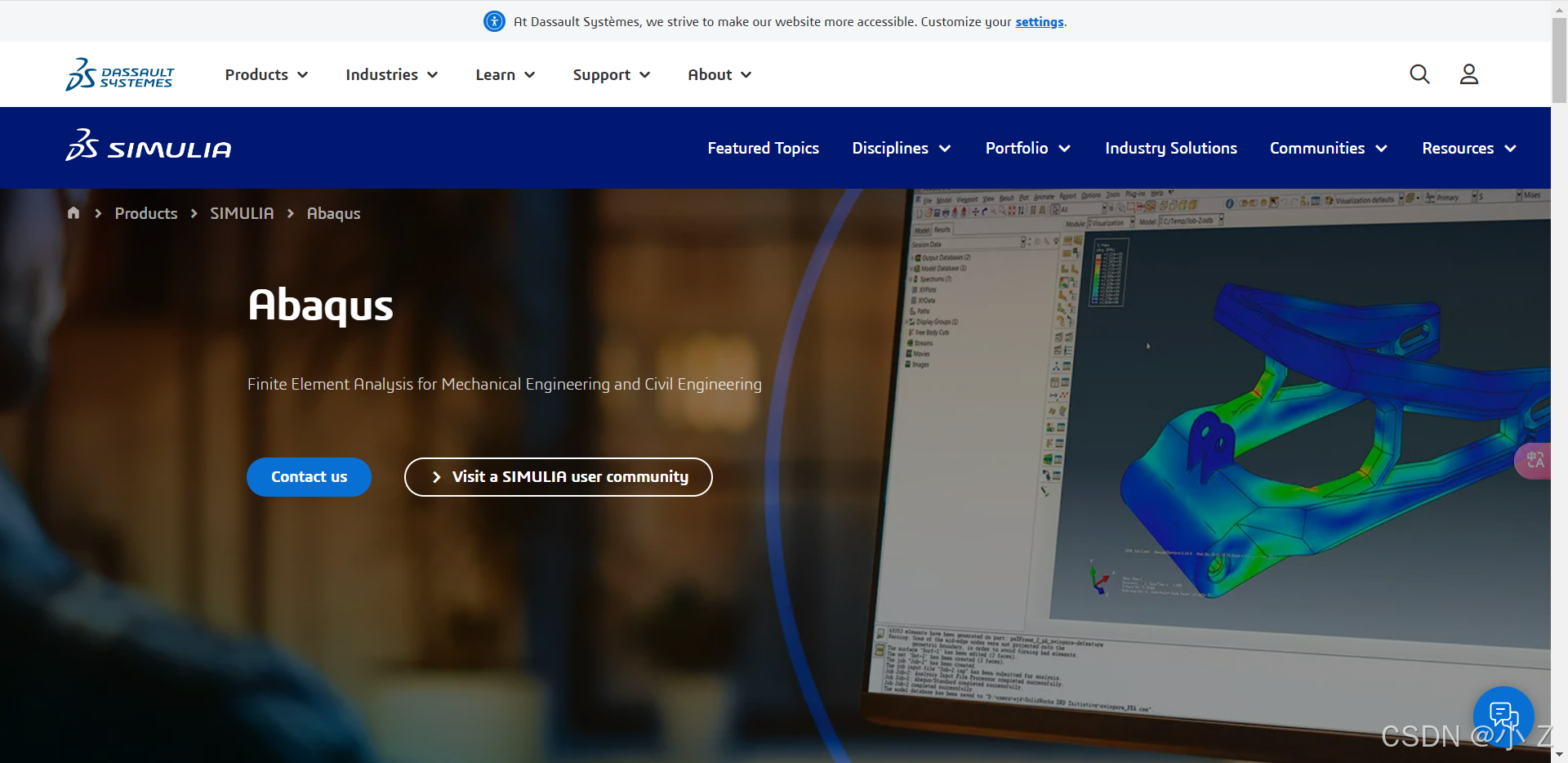

ABAQUS:

• ABAQUS 是处理复杂非线性结构问题的专业仿真软件，适用于多物理场耦合分析。

特点:

• 强调对复杂非线性问题的精确处理，如大变形、接触和塑性问题。
• 提供丰富的材料模型库，涵盖金属、橡胶、复合材料等。
• 支持 Python 脚本编写，便于定制仿真过程与自动化分析。

应用示例:

• 地震工程: 模拟建筑在地震中的结构动态响应。
• 材料科学: 研究新型复合材料的疲劳破坏机制。
• 医疗设备: 模拟人工关节在人体内的长期机械负载行为。

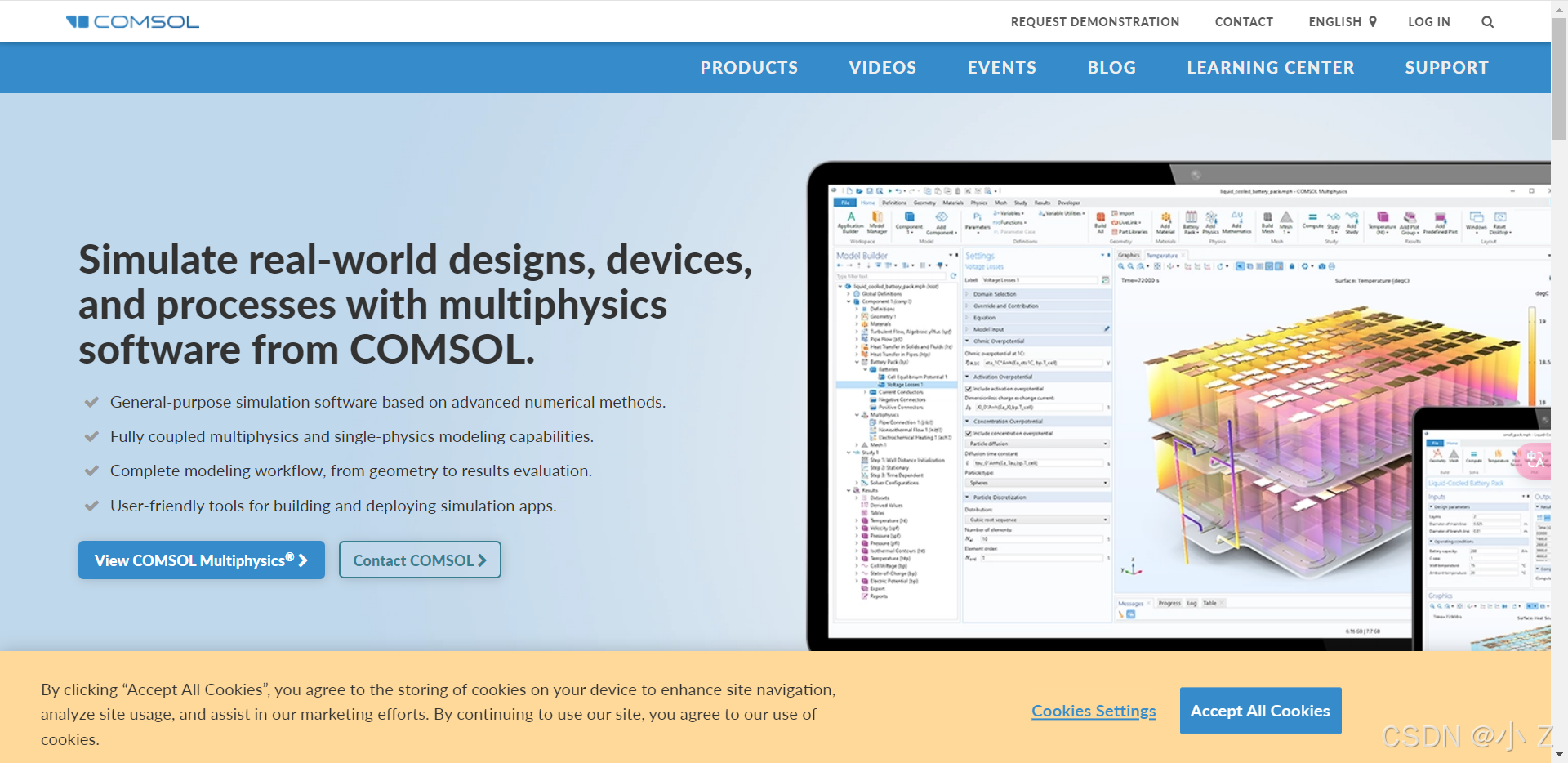

COMSOL Multiphysics:

• COMSOL 是多物理场耦合分析工具，擅长处理不同物理过程的相互作用。

特点:

• 能够耦合电磁场、流体、热和结构等多个物理场进行综合分析。
• 直观的用户界面，提供高效的建模和后处理能力。
• 支持自定义应用界面，便于仿真项目的扩展和共享。

应用示例:

• 微机电系统: 分析 MEMS 设备的热、电、力相互作用。
• 化学工程: 研究化学反应过程中的热传导与物质扩散。
• 地质环境: 模拟地下水流动及污染物扩散路径。

SolidWorks Simulation:

• 作为 SolidWorks 软件的一部分，该仿真工具帮助工程师在设计过程中快速进行结构和流体仿真。

特点:

• 与 SolidWorks CAD 环境紧密结合，便于一体化设计与仿真。
• 简单易用，适合设计初学者和小型团队使用。
• 提供实时仿真反馈，加快产品设计迭代速度。

应用示例:

• 机械工程: 验证装配体的结构强度和振动特性。
• 消费品设计: 模拟电子产品外壳的散热特性。
• 能源系统: 模拟太阳能电池板在不同环境下的热效应。

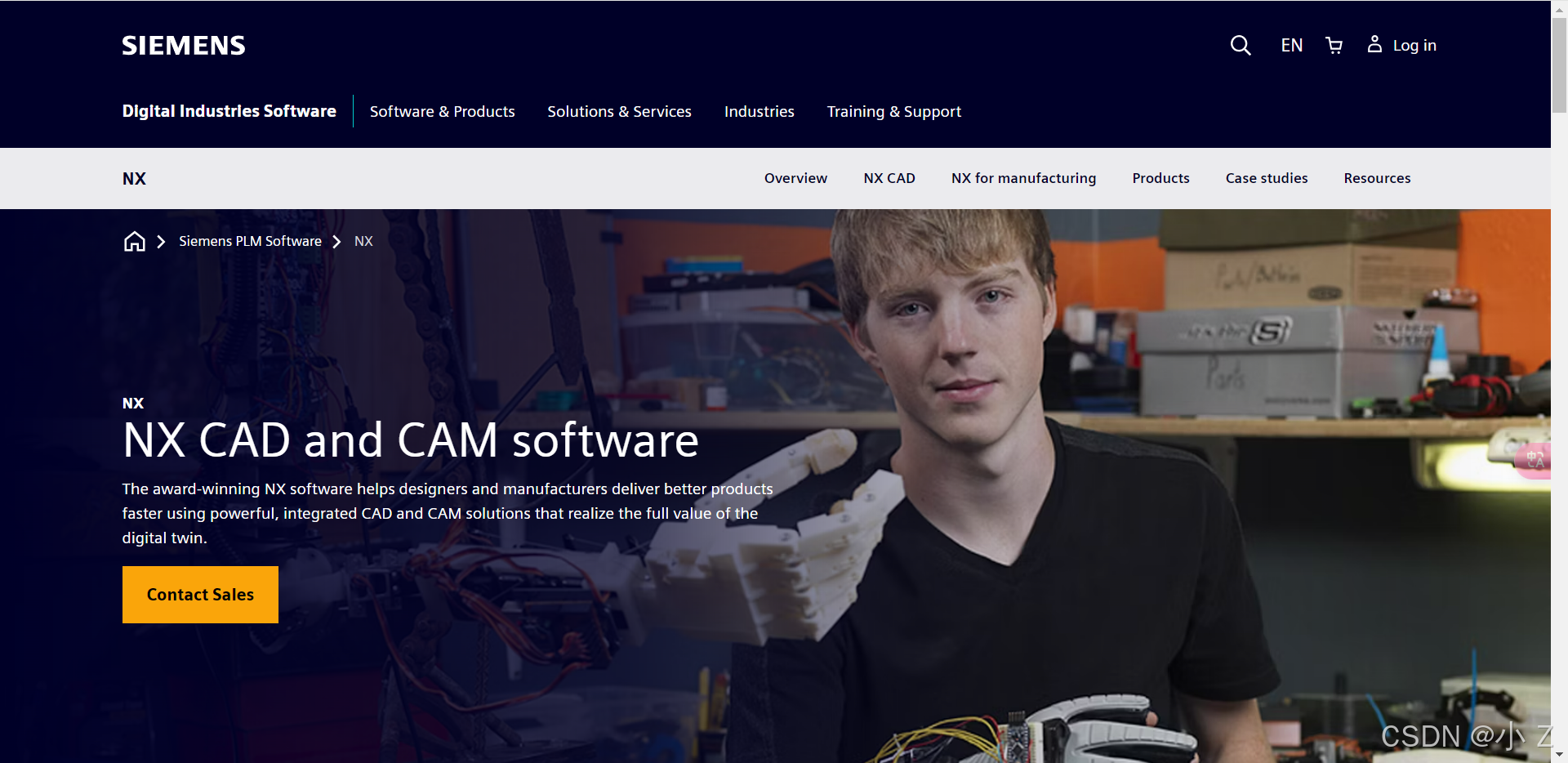

Siemens NX Nastran:

• Nastran 是 Siemens NX 平台的一部分，广泛应用于航空航天等领域，进行高精度仿真。

特点:

• 支持非线性、动态和热分析，适用于高复杂度的工程仿真。
• 提供与 NX CAD 系统的紧密集成，简化仿真过程。
• 可处理大规模有限元模型，适合复杂设备和系统的仿真。

应用示例:

• 航空工业: 分析飞机结构的气动和热力学行为。
• 轨道交通: 模拟列车车厢的疲劳强度和振动响应。
• 海洋工程: 评估深海设备在高压环境下的结构稳定性。

Autodesk Simulation:

• Autodesk 提供与其 CAD 系列软件集成的仿真工具，涵盖结构、流体、热分析等多种功能。

特点:

• 专为产品设计师设计，提供直观的建模和仿真平台。
• 支持流体动力学、热分析、结构应力等常见工程仿真。
• 与 Autodesk CAD 工具深度集成，简化工作流程。

应用示例:

• 建筑工程: 分析大厦结构的风载荷影响。
• 动画设计: 模拟电影特效中的物理行为。
• 工业产品设计: 评估新型机器人组件的动态性能。
