可编程USB Type-C 全向麦克风

今天在kicad看到一个项目，种草了~分析一手然后做几个出来。

首先实现起来够简单，传感器+MCU是我非常推崇的产品设计方式，还有就是USB连接，可以和算力强的机器互动。如果换ESP32-S3，可以直接运行一些轻量的神经网络算法。

缺点就是太贵了，seeed的板子很贵，这个体积也不算很小，可以选择更加便宜一点的核心板。

就是一个硅麦克风+MCU非常的简单

还有一个连接wii手柄的版本

也是蛮好看的

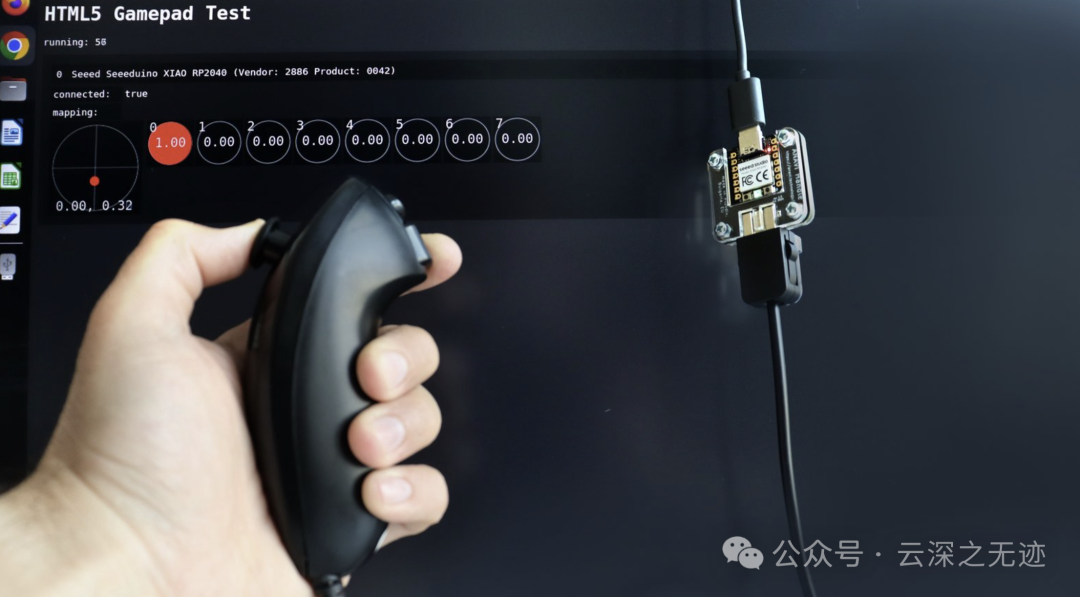

这是使用旧手柄的一个外设，不是麦克风

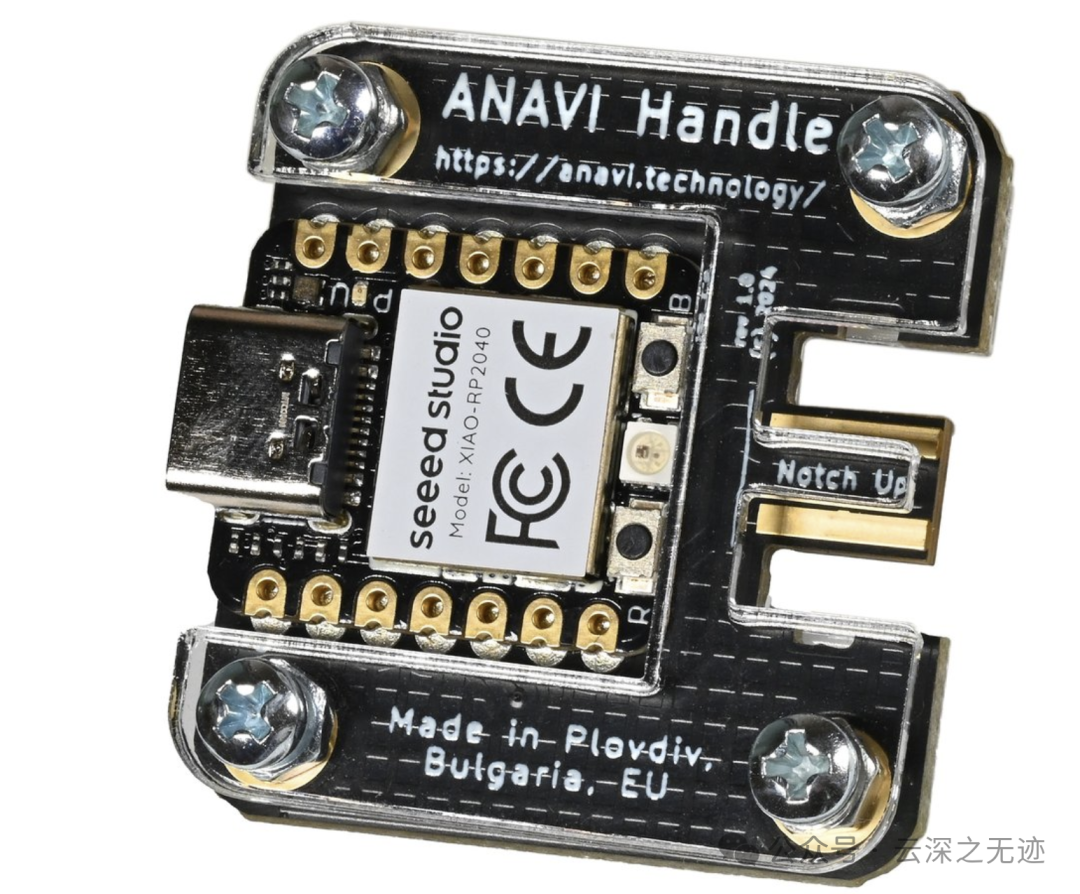

使用亚克力的板子做支撑

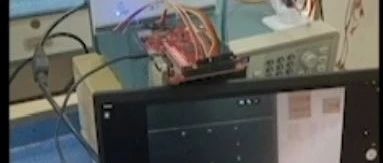

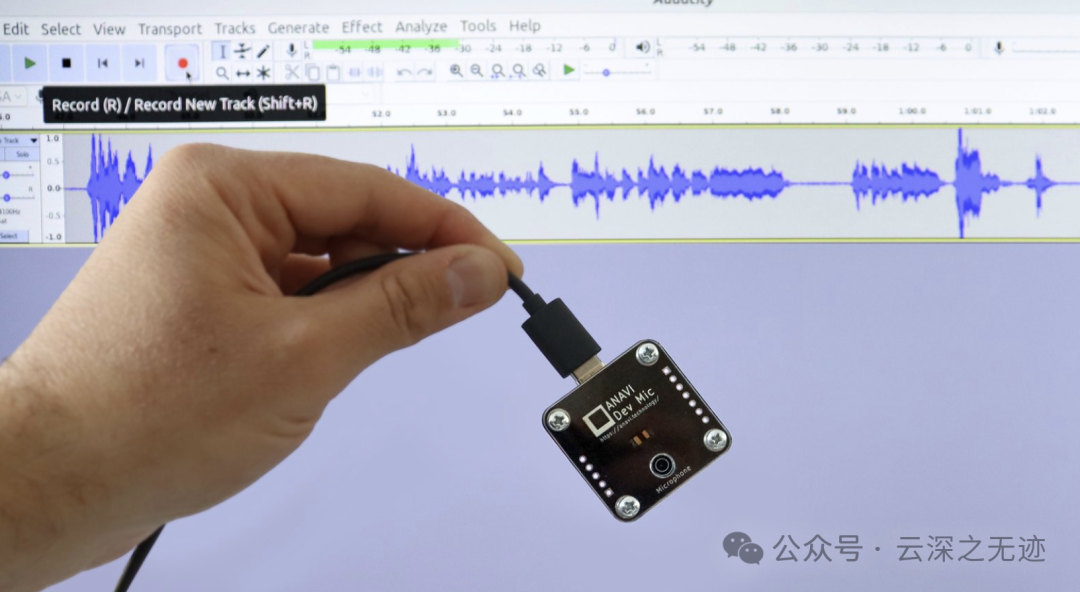

这个是在做测试，这个软件是开源的，我以前来做频谱分析

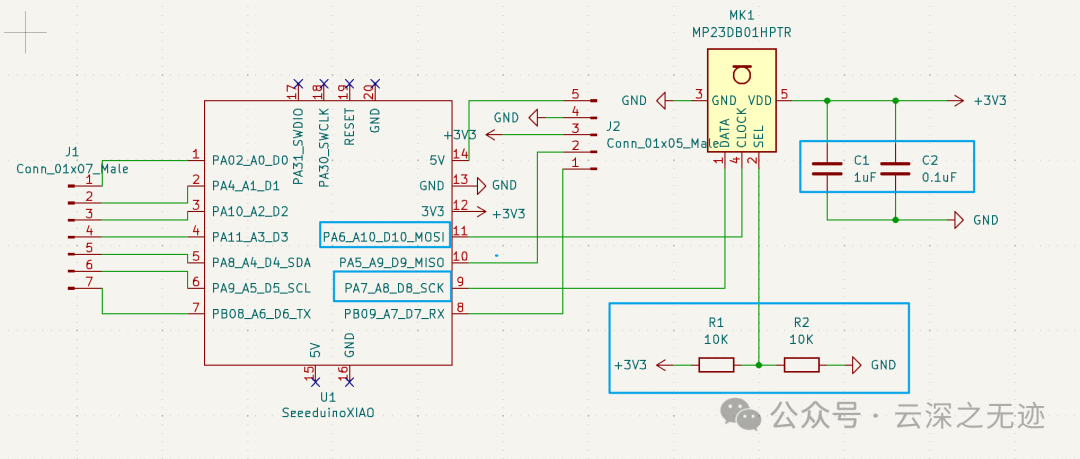

原理图非常简单，就是直接挂上去就行

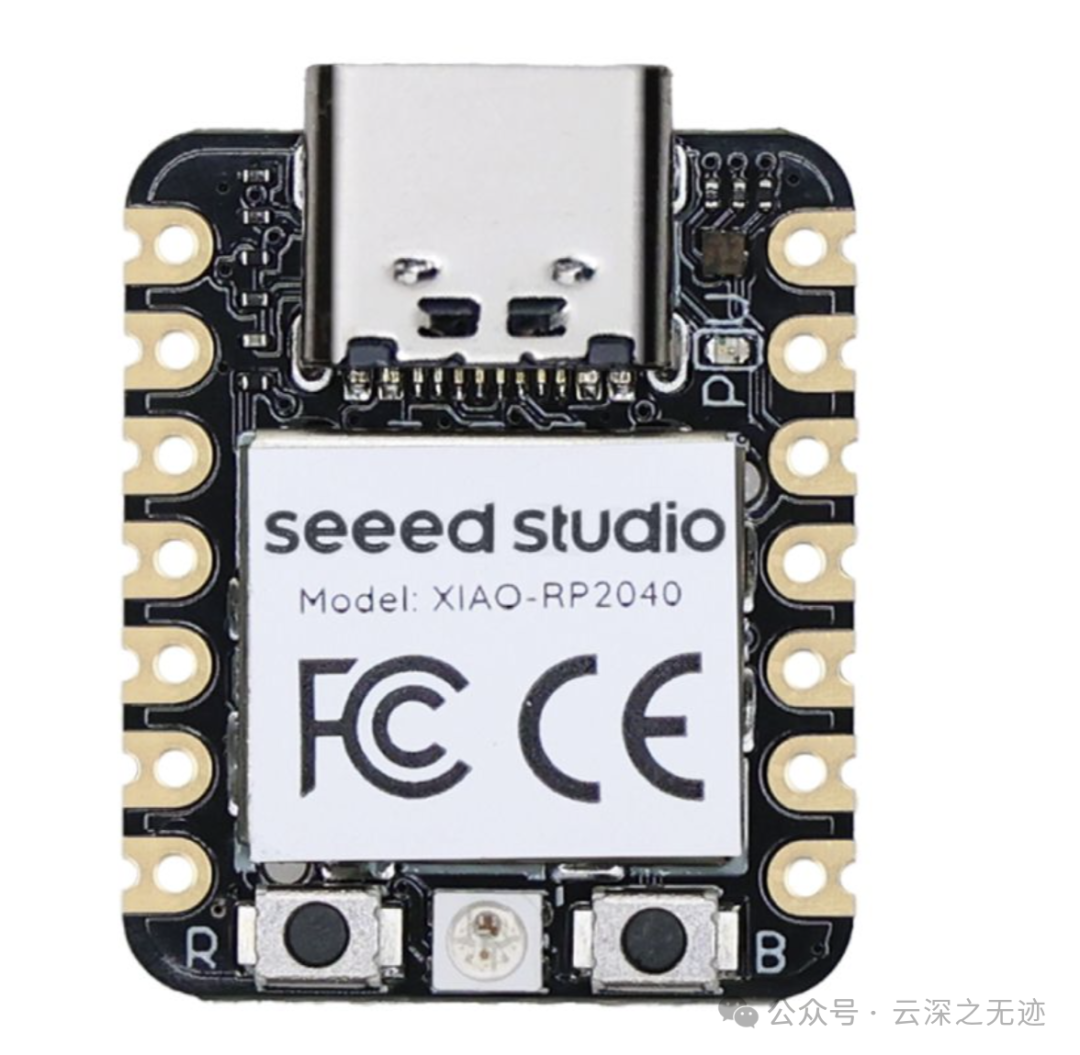

seeed的板子确实好用，我有一堆，就是有点贵，设计用这个的bom就有点贵了，后面可以使用更加便宜的板子来做，应该有7元的。

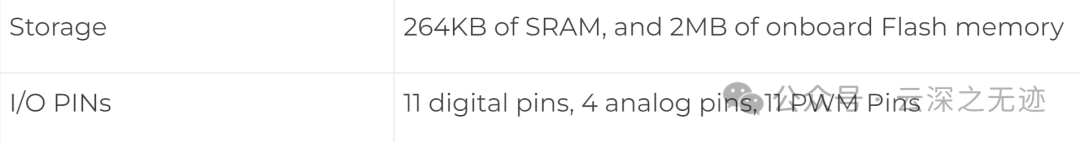

需要注意的是RP2040的空间都是外挂的

贵麦其实不算便宜，淘宝22，单芯片没找到

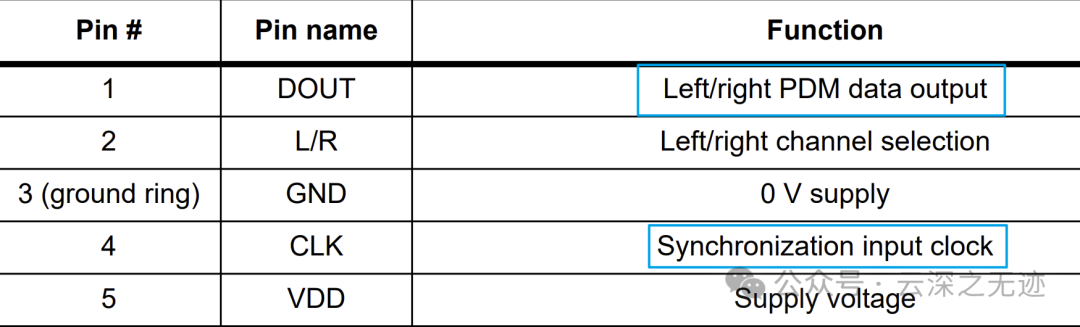

内部的框图

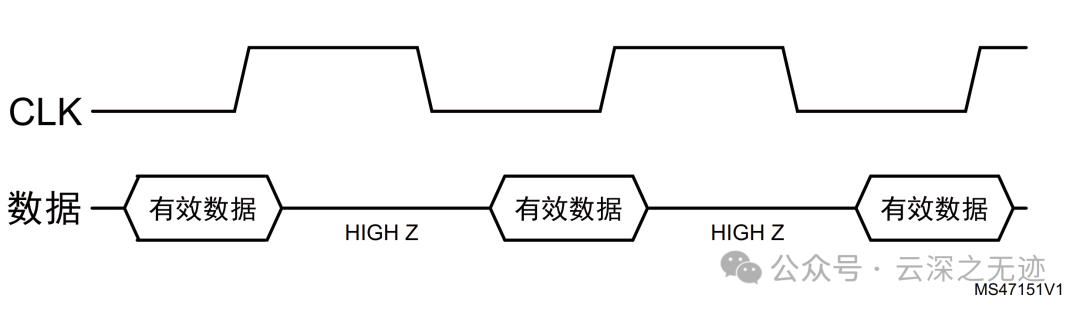

时序很简单

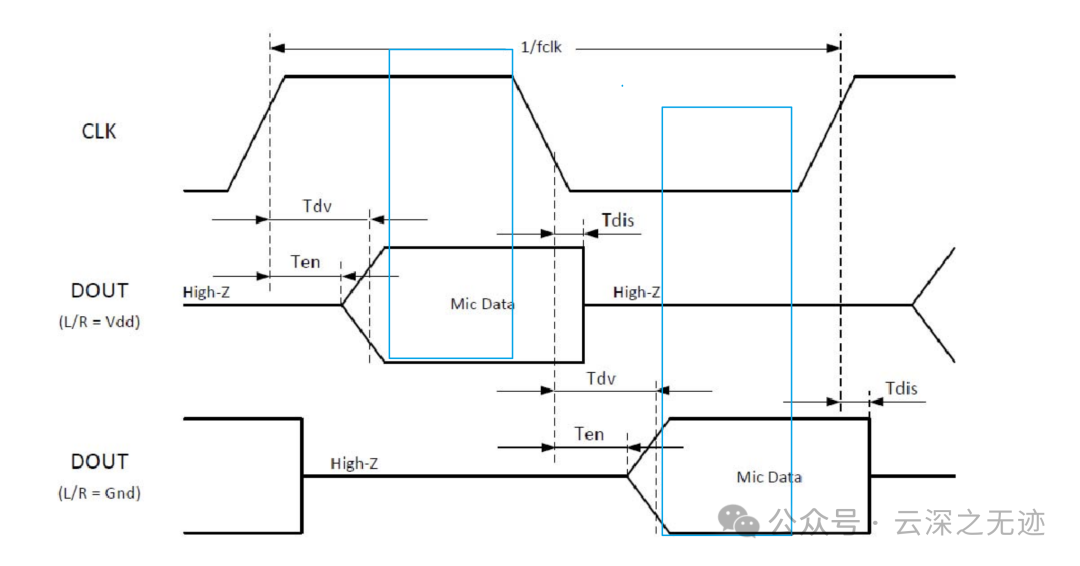

在PDM_CLK的上升沿采样左声道数据，在PDM_CLK下降沿采样右声道数据。

这样的

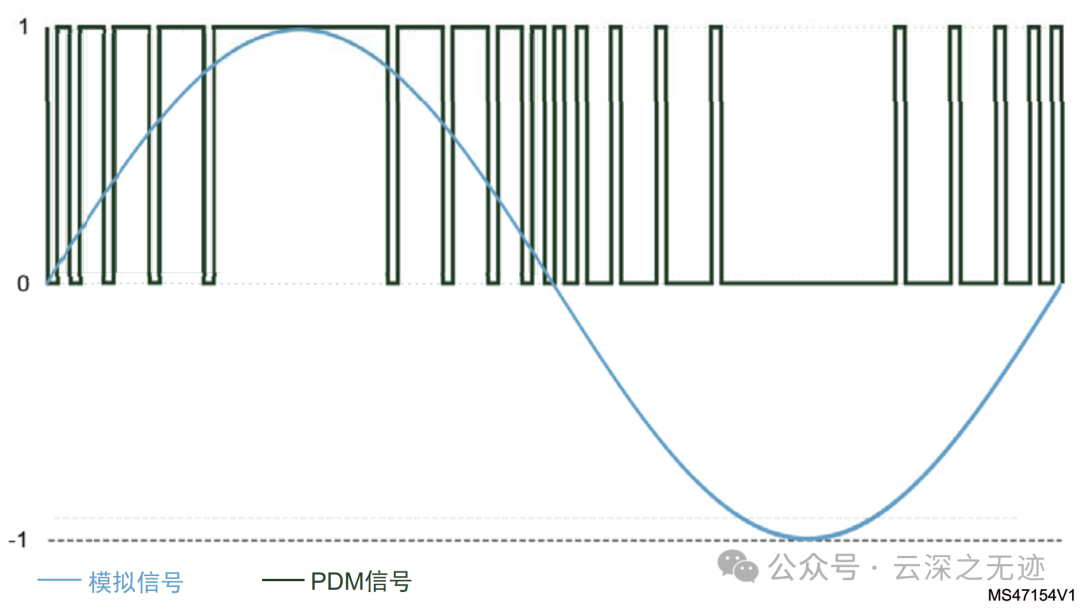

PDM是一种调制形式，用于表示数字域中的模拟信号。它是1位数字采样的高频数据流。在 PDM信号中，脉冲的相对密度对应于模拟信号的幅度。大量的'1'对应于高（正）幅度值， 而大量的'0'对应于低（负）幅度值，交替的'1'和'0'对应于幅度值0。

就是这样

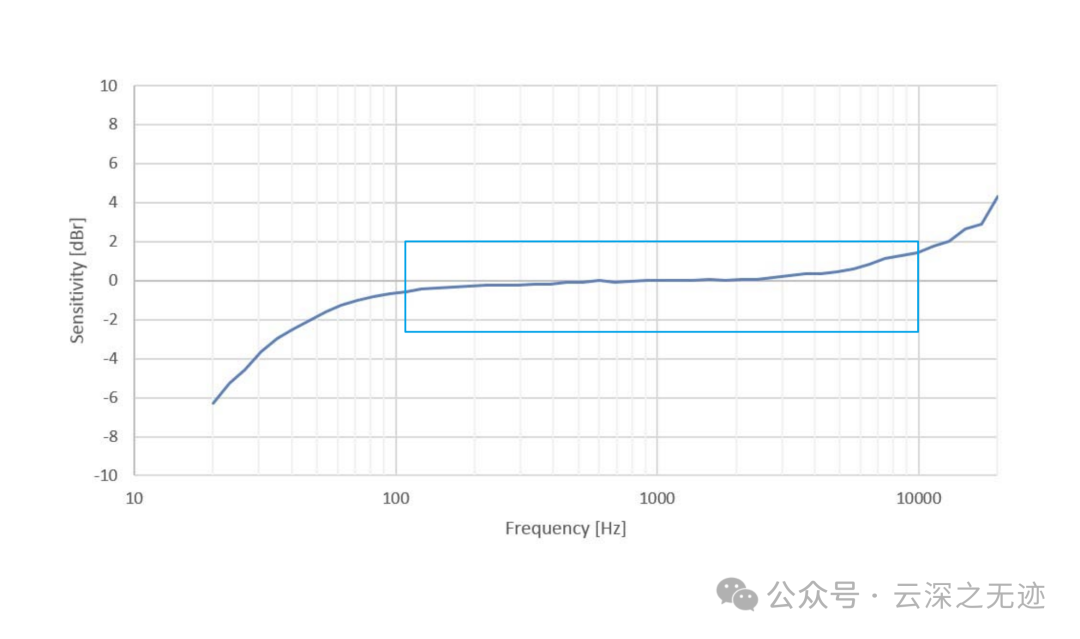

可以看到覆盖了完整的声音频段

单个

立体声

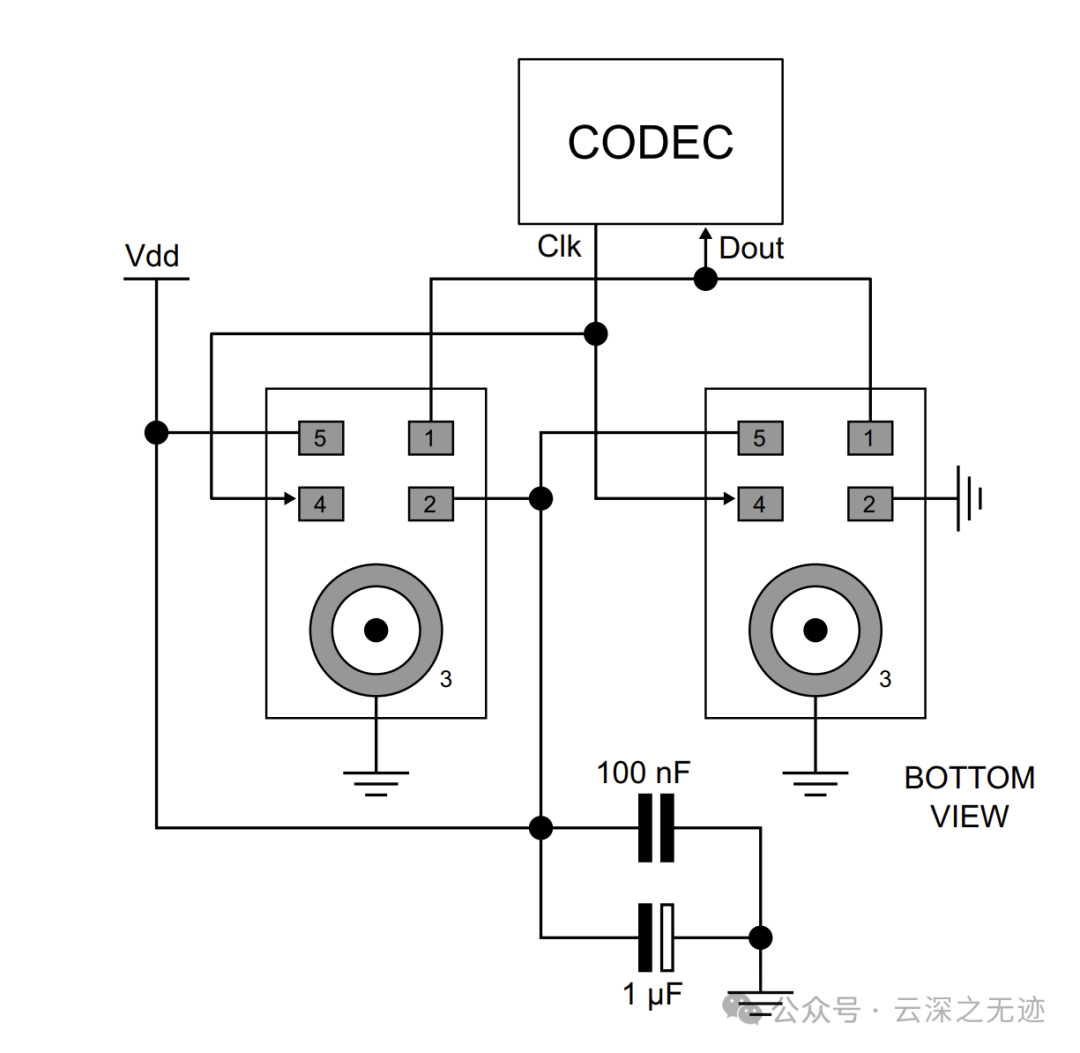

多传感器可以这样使用

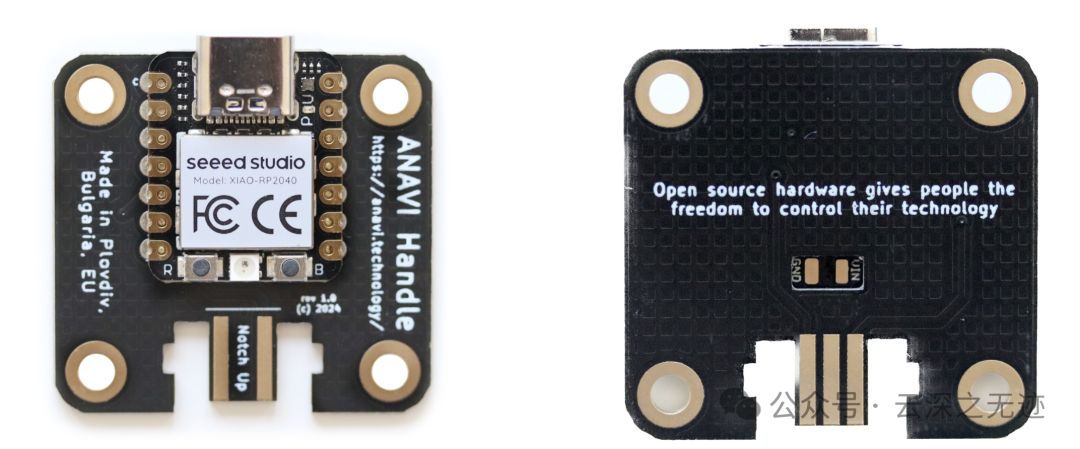

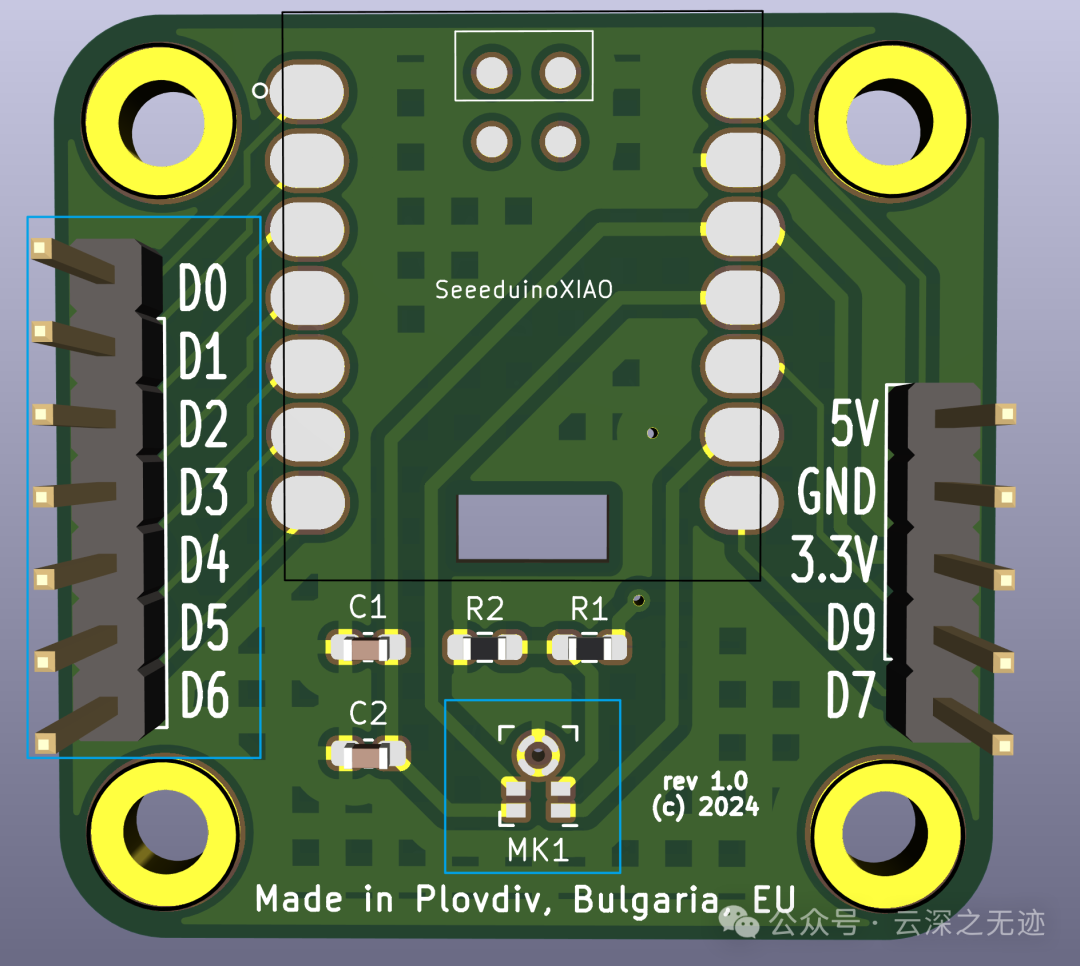

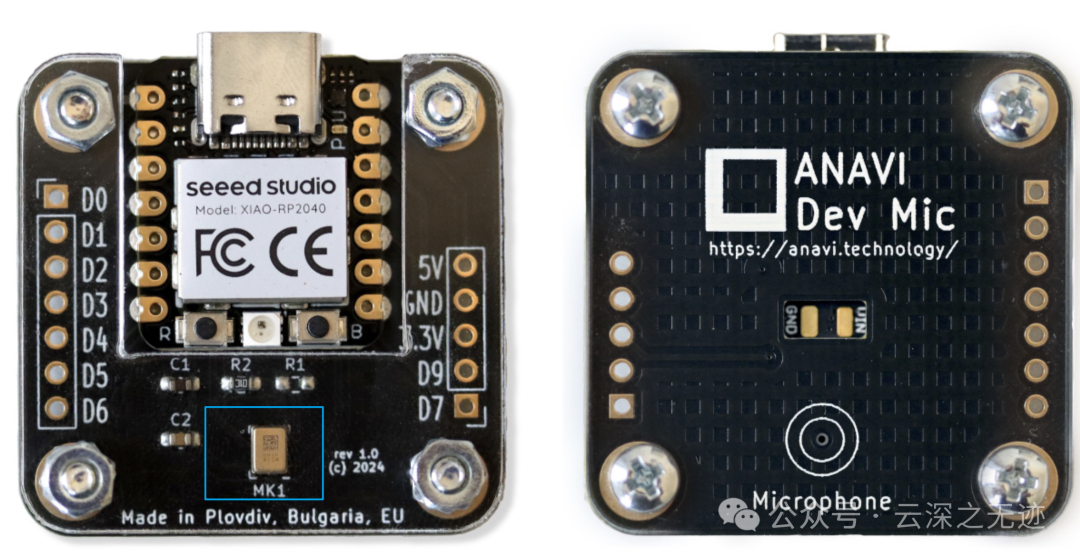

其实就设计了一个载板

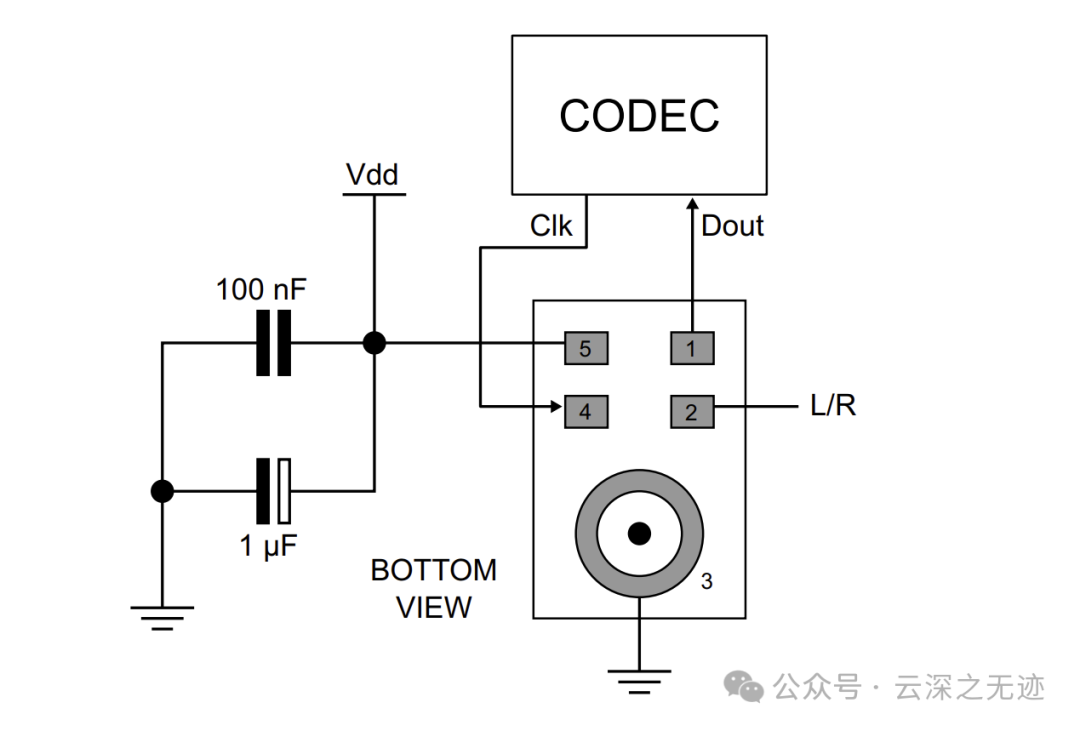

ST的一个应用手册里写的很明白，相当于少了运放，全数字

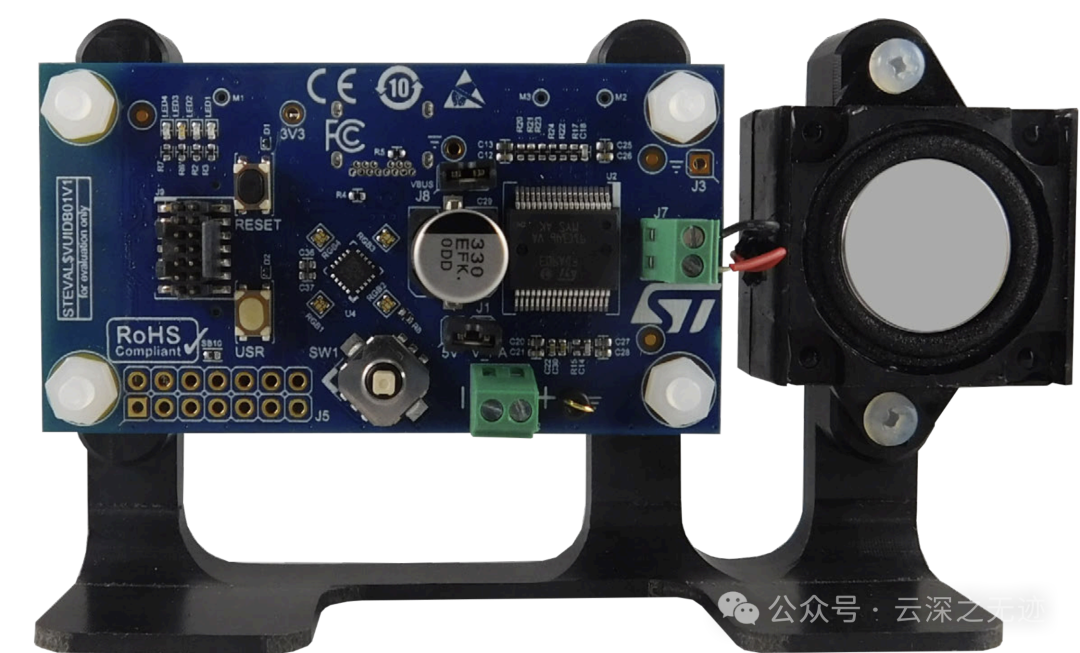

还有一个评估板，做智能家居

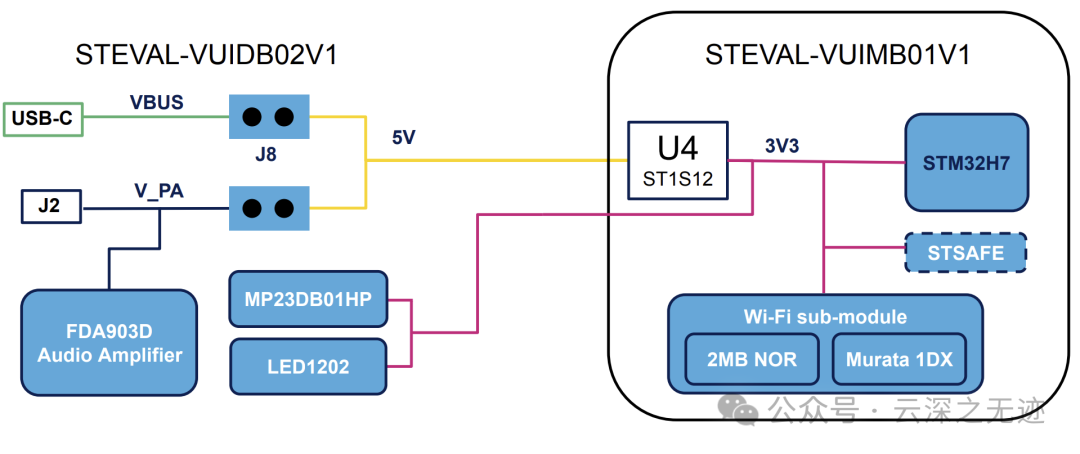

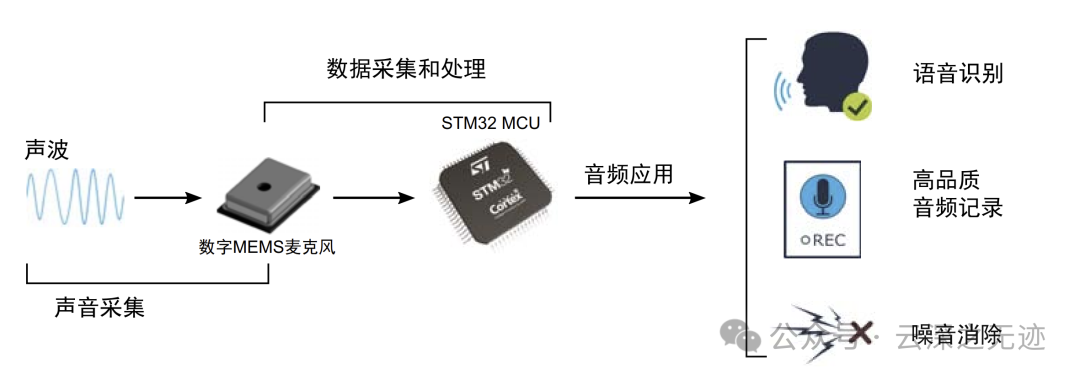

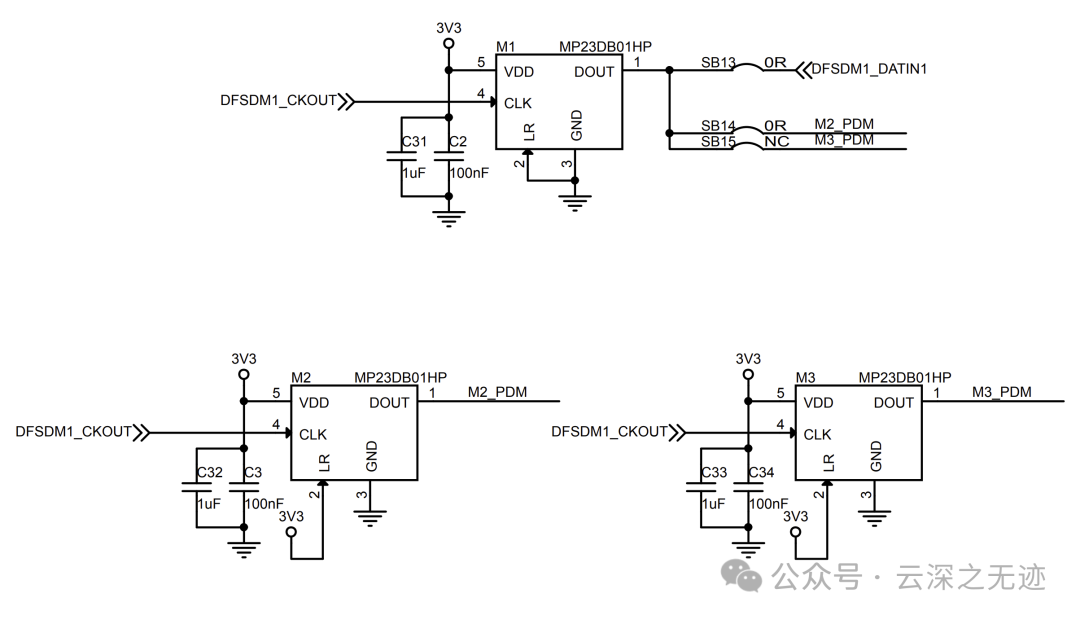

系统框图，三个麦克风

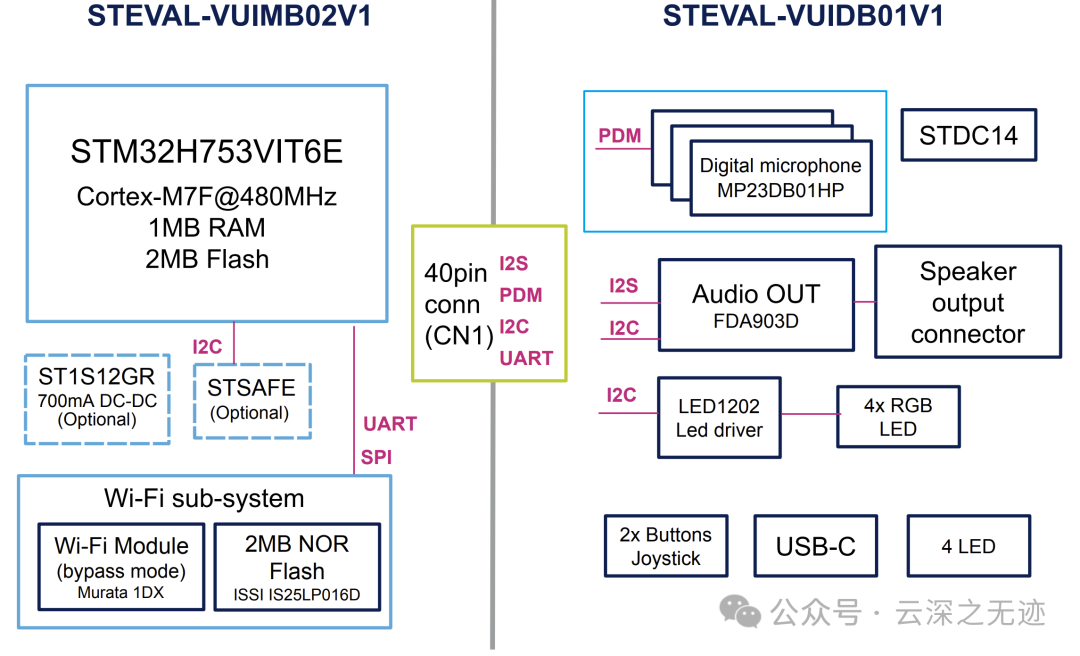

这个图应该是连接的拓扑图

使用了三个，全方位的捕捉

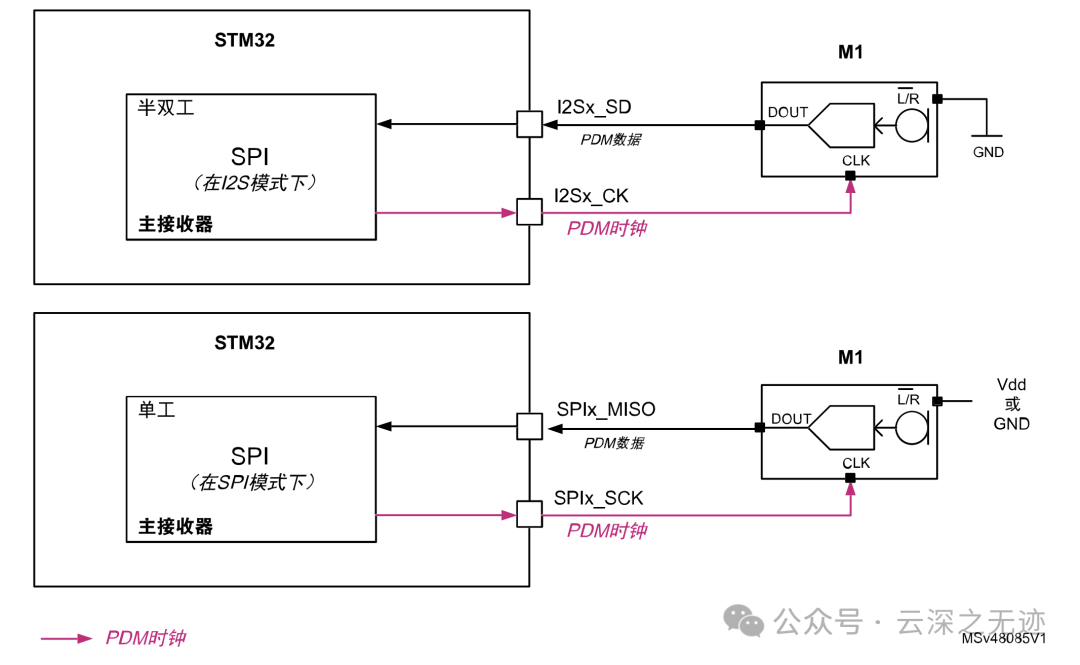

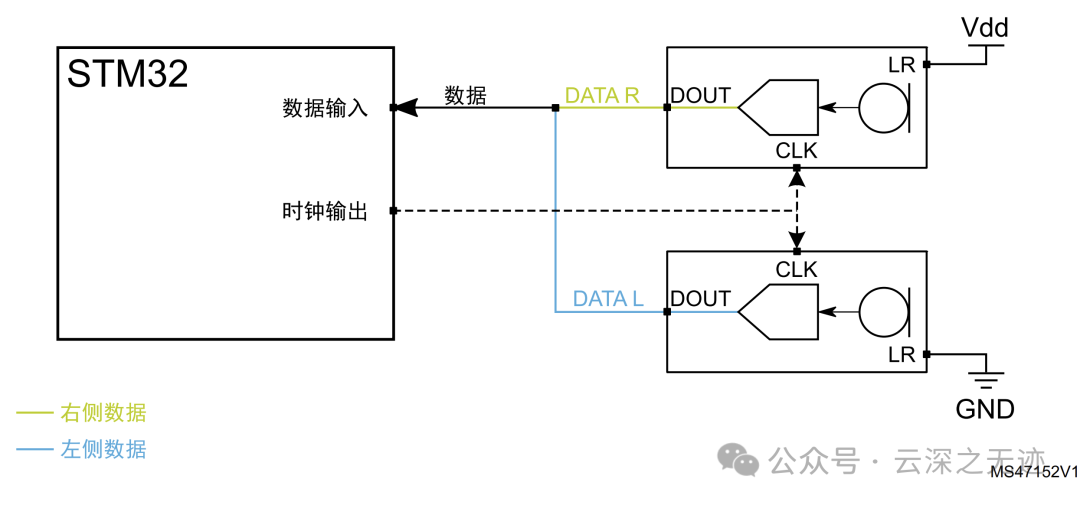

可以使用SPI和I2S的外设来驱动麦克风

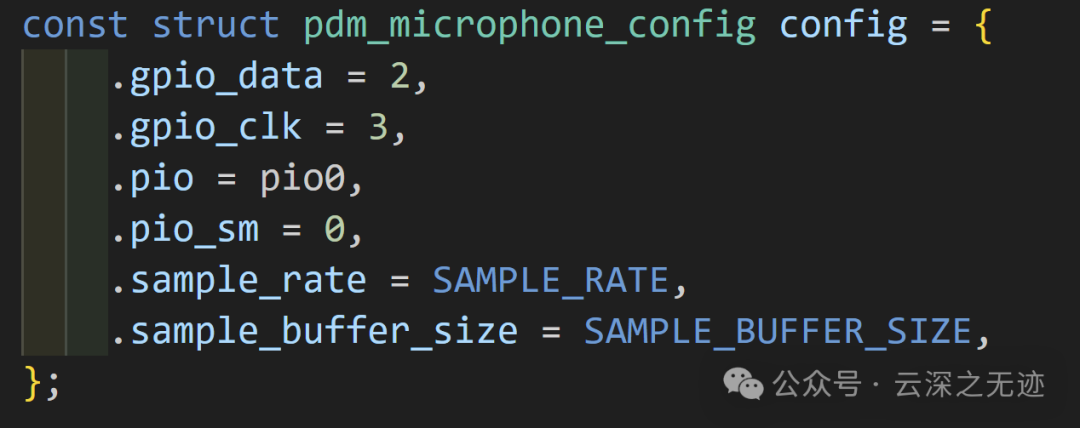

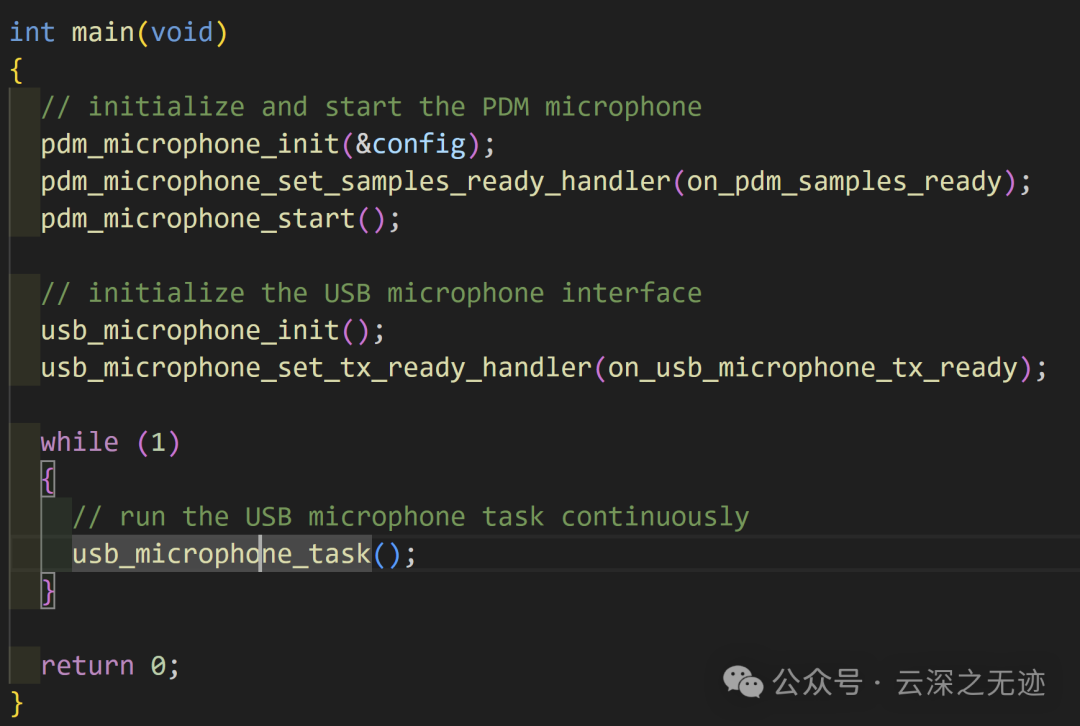

固件是使用原生的SDK写的

封装的很好，完全无脑编写代码，日后有时间写代码解读

参数：

• 模块：Seeed Studio XIAO RP2040
• 微控制器：Raspberry Pi RP2040
• 麦克风：STMicroelectronics MP23DB01HP PDM 微机电系统 (MEMS) 全向数字麦克风
• 连接性：USB Type-C
• 固件：基于 Raspberry Pi Pico C/C++ SDK 开源
• 采样率：16 kHz
• 兼容性：支持 Windows、macOS 和 Linux
• 尺寸：35.0 x 34.5 毫米（1.38 x 1.36 英寸）
