VLAN 的高级应用 QinQ

运维小路

发布于 2024-11-01 20:14:57

26200

代码可运行

文章被收录于专栏：运维小路运维小路

运行总次数：0

代码可运行

QinQ 是什么

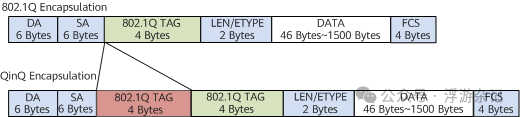

QinQ （802.1ad）是一种vlan 嵌套技术,也叫VLAN Stacking 或 Double VLAN ，在VLAN TAG 外再加一层VLAN TAG，达到扩展VLAN的目的

QinQ 分为基本QinQ 和灵活QinQ

QinQ的应用场景

由于IEEE 802.1Q中定义VLAN ID 只有12bit ，仅能4096个VLAN ID ，除去0 和 4095 ，可用ID 为1 至 4094，无法满足日益增加的业务需求

常用于运营商传输网络，可以在一个VLAN ID 承载不同用户和业务，可以实现跨地域的二层互通

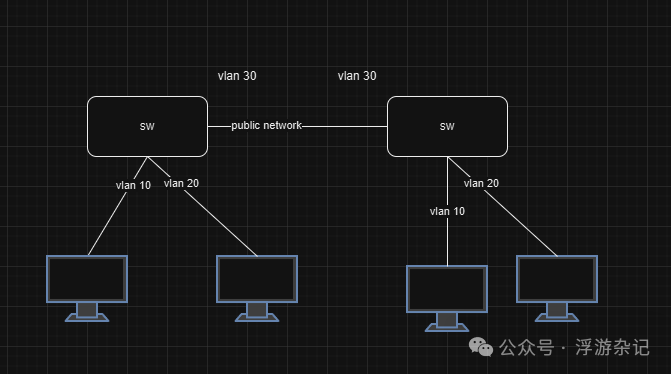

拓扑如下：

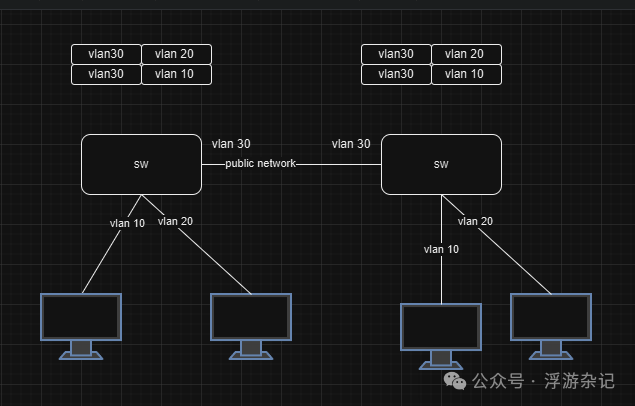

在sw上，VLAN 10 的外层加上VLAN 30 的标签，当对端接收到时，剥离vlan30 的标签，以实现相同VLAN 不同区域的互通

实验部署

拓扑环境使用H3C HCL 模拟器实现

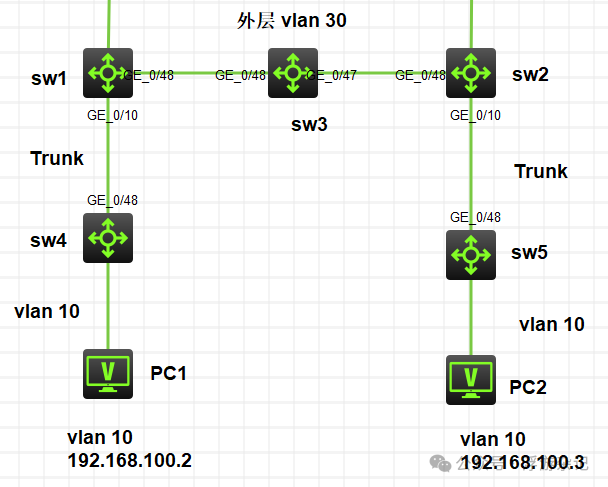

SW4/SW5 为业务接入，SW1/SW2/SW3为运营商 PE-P-PE, 最终实现效果PC1 ping通 PC2

配置接入设备sw4/sw5

sysname sw4 /sw5
vlan 10

int gi 1/0/10
port link-type access
port access vlan 10
quit

int gi 1/0/48
port link-type trunk
port trunk permit vlan 10
undo port trunk permit vlan 1
quit

配置sw1/sw2

sysname sw1 /sw2
vlan 30

interface GigabitEthernet1/0/10
 port link-mode bridge
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 30
 port trunk pvid vlan 30
 qinq enable
 quit

interface GigabitEthernet1/0/48
 port link-mode bridge
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 30
 qinq ethernet-type service-tag 8200
 quit

配置sw3

sysname sw3
vlan 30
interface GigabitEthernet1/0/47
 port link-mode bridge
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 30
 qinq ethernet-type service-tag 8200

interface GigabitEthernet1/0/48
 port link-mode bridge
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 30
 qinq ethernet-type service-tag 8200
 quit
