实验目的

通过evpn + vxlan 自动建立隧道，实现不同资源池的租户二层互通。

实验环境

华三HCL 模拟器，两台6850（sw1,sw2）当做RR（路由反射器），两台6850(sw3,sw4)当做VXLAN网关，两台5820(sw5,sw6)当做终端接入

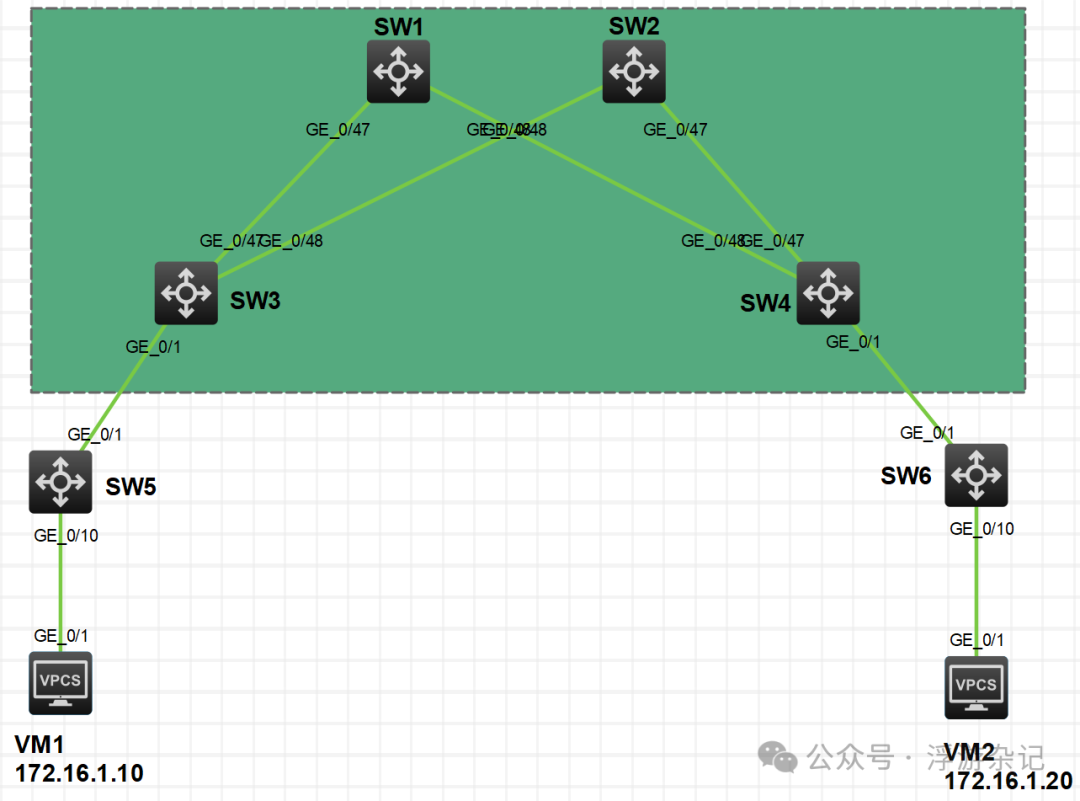

拓扑如下

配置步骤

1、SW1，SW2，SW3，SW4 之间配置通过ospf 互联

2、SW3，SW4 分别与SW1，SW2 建立BGP EVPN 邻居

3、配置VSI，并关联VXLAN ID

4、配置SW3，SW4，SW5，SW6接入交换机端口

5、测试PC二层互通

步骤1 SW1，SW2，SW3，SW4 之间配置通过ospf 互联

sw1
sysname sw1

int lo 0
ip add 1.1.1.1 32
quit
int gi 1/0/47
port link-mode route
y
ip add 172.13.1.1 24
quit
int gi 1/0/48
port link-mode route
y
ip add 172.14.1.1 24
quit

ospf 1 route-id 1.1.1.1
area 0
network 172.13.1.1 0.0.0.0
network 172.14.1.1 0.0.0.0
network 1.1.1.1 0.0.0.0
quit

sw2
sysname sw2
int lo 0
ip add 2.2.2.2 32
quit
int gi 1/0/47
port link-mode route
y
ip add 172.24.1.1 24
quit
int gi 1/0/48
port link-mode route
y
ip add 172.23.1.1 24
quit

ospf 1 router-id 2.2.2.2
area 0
network 172.24.1.1 0.0.0.0
network 172.23.1.1 0.0.0.0
network 2.2.2.2 0.0.0.0
quit

sw3
sysname sw3
int lo 0
ip add 3.3.3.3 32
quit
int gi 1/0/47
port link-mode route
y
ip add 172.13.1.2 24
quit
int gi 1/0/48
port link-mode route
y
ip add 172.23.1.2 24
quit

ospf 1 router-id 3.3.3.3
area 0
network 172.13.1.2 0.0.0.0
network 172.23.1.2 0.0.0.0
network 3.3.3.3 0.0.0.0
quit

sw4
sysname sw4
int lo 0
ip add 4.4.4.4 32
quit

int gi 1/0/47
port link-mode route
y
ip add 172.24.1.2 24
quit
int gi 1/0/48
port link-mode route
y
ip add 172.14.1.2 24
quit

ospf 1 router-id 4.4.4.4
area 0
network 172.14.1.2 0.0.0.0
network 172.24.1.2 0.0.0.0
network 4.4.4.4 0.0.0.0
quit

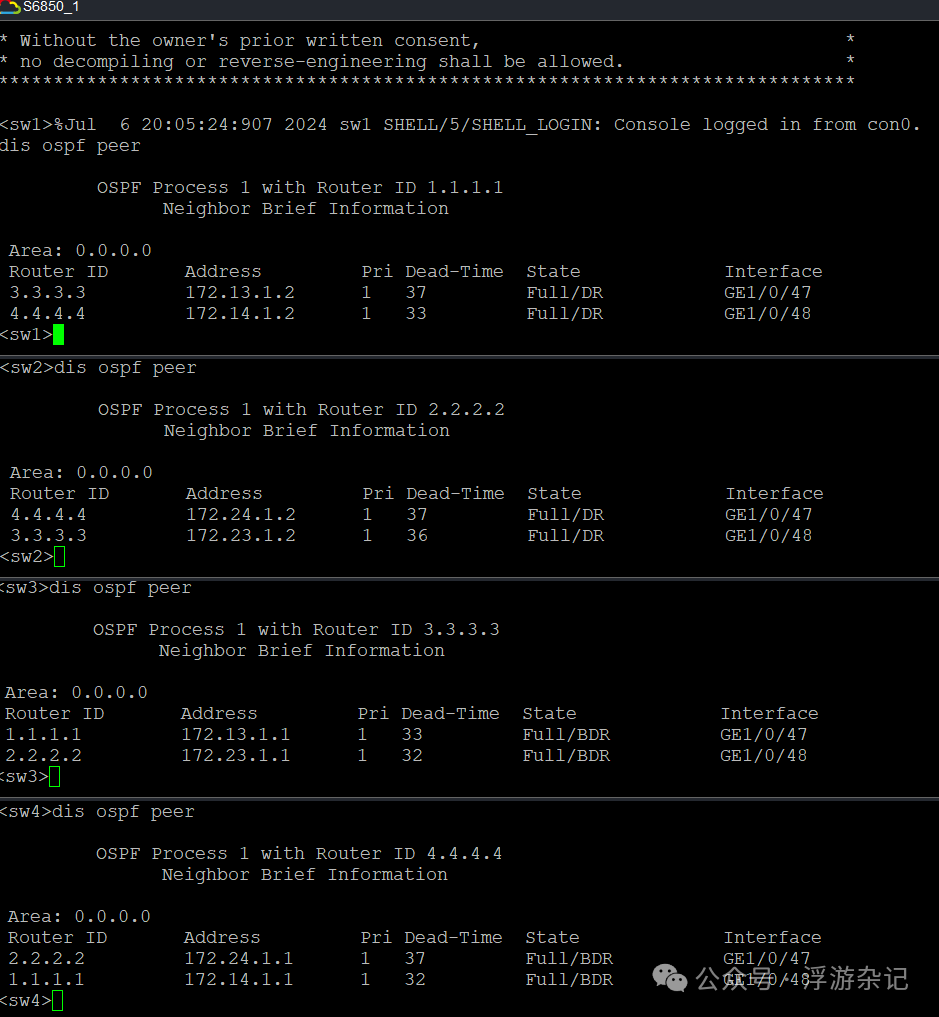

ospf 状态

步骤2 SW3，SW4 分别与SW1，SW2 建立BGP EVPN 邻居

sw1/sw2

bgp 100
peer 3.3.3.3 as 100
peer 3.3.3.3 con lo 0
peer 4.4.4.4 as 100
peer 4.4.4.4 con lo 0
address-family l2vpn evpn
peer 3.3.3.3 enable
peer 3.3.3.3 reflect-client
peer 4.4.4.4 enable
peer 4.4.4.4 reflect-client
undo policy vpn-target
quit

sw3/sw4

bgp 100
peer 1.1.1.1 as 100
peer 1.1.1.1 con lo 0
peer 2.2.2.2 as 100
peer 2.2.2.2 con lo 0
address-family l2vpn evpn
peer 1.1.1.1 enable
peer 2.2.2.2 enable
quit

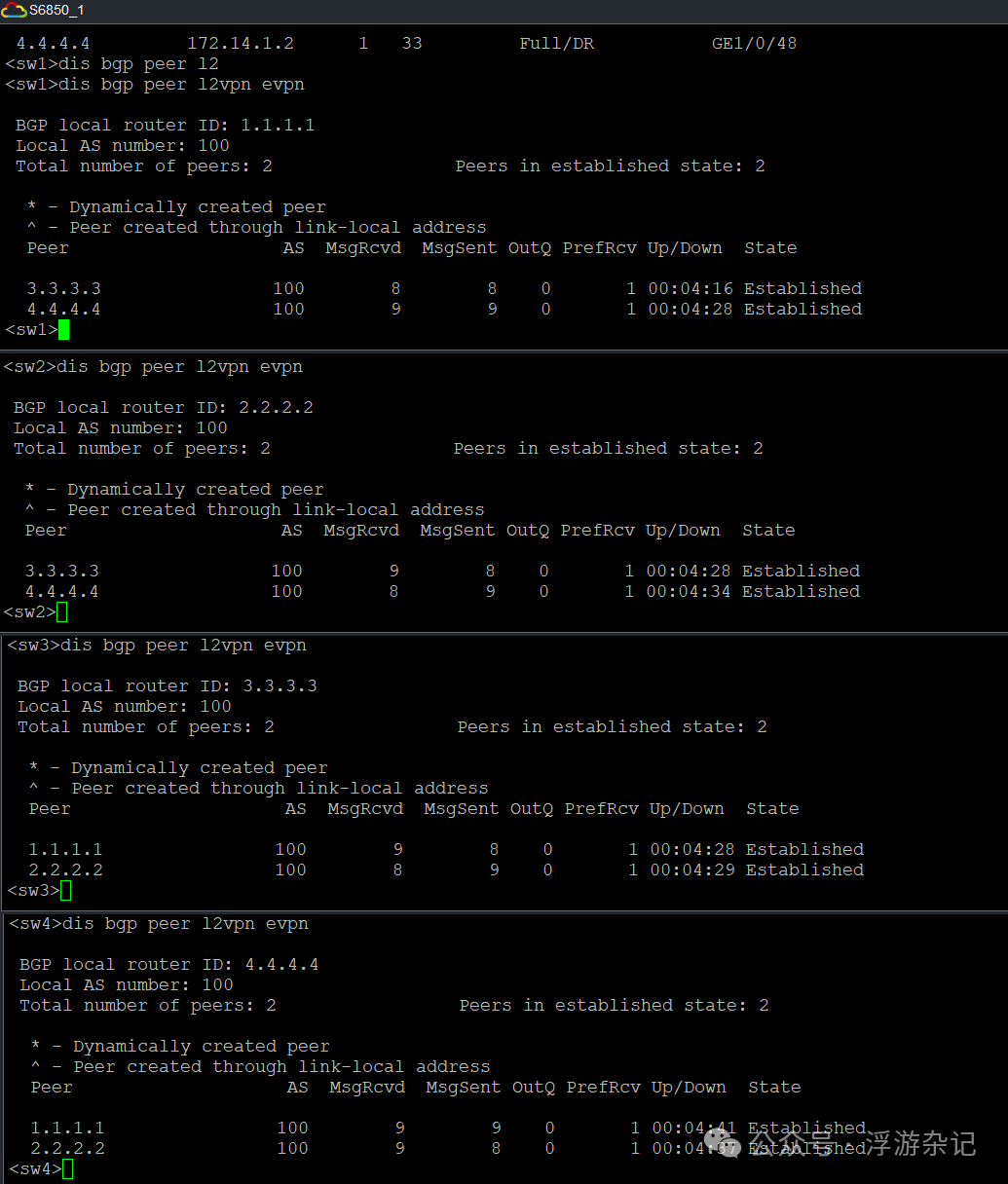

BGP EVPN 状态

步骤3 配置VSI，并关联VXLAN ID

sw3/sw4

l2vpn enable
vxlan tun mac-lea disable
vxlan tun arp-lear disable

vsi vpna
vxlan 10
quit
evpn enc vxlan
route-dis 10:10
vpn-target 10:10
quit

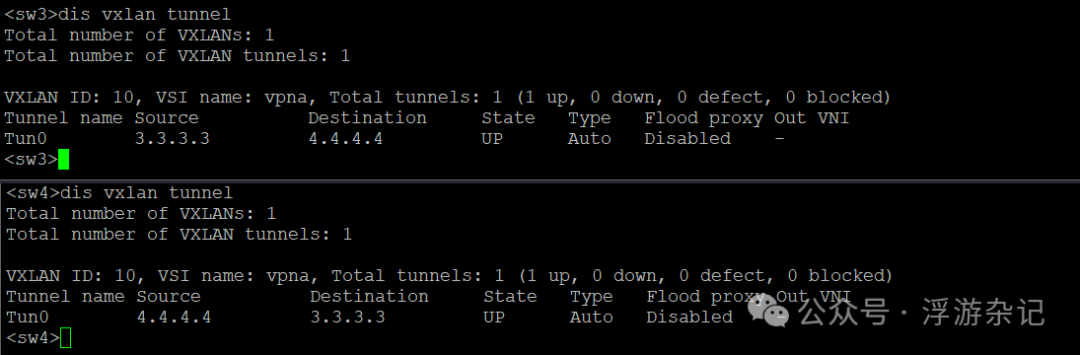

vxlan 隧道状态

步骤4 配置SW3，SW4，SW5，SW6接入交换机端口

sw3/sw4

int gi 1/0/1
port link-type trunk
port trunk permit vlan all
vtep access port
service-instance 10
  encapsulation s-vid 10
  xconnect vsi vpna
  quit


sw5/sw6

sysname sw6
vlan 10
int gi 1/0/1
port link-type trunk
port trunk permit vlan all
quit
int gi 1/0/10
port link-type access
port access vlan 10
quit

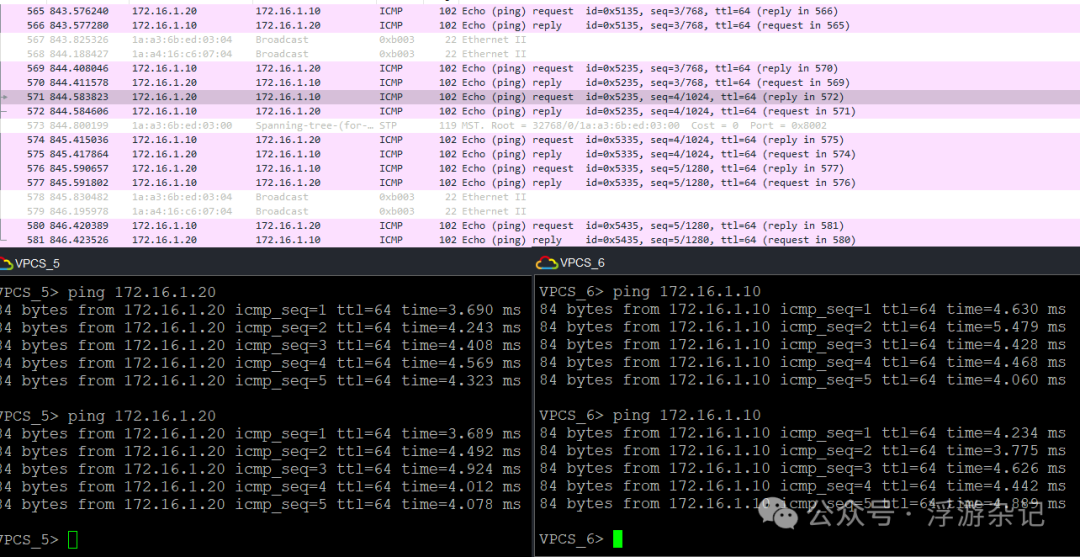

步骤5 测试PC二层互通
