ffmpeg对pal8进行scale时丢失透明通道问题分析

1、问题

通过 ffmpeg 对pal8格式的 png 图片进行缩放时，原始图像的透明通道丢失了，被替换为黑色底。

原始图像：

ffmpeg 命令：

ffmpeg -i 0_1.png -filter_complex "scale=w=100:h=100"  -y o.png

结果：

2、问题定位分析

首选看下 ffmpeg 对 AVPixelFormat 说明，从注释部分清楚可以看到，AV_PIX_FMT_PAL8 格式比较特殊，在 ffmpeg 的 frame 中的存储和其他格式不一样。AV_PIX_FMT_PAL8 时，它的透明通道是存放在AVFrame.data[1]中的。

include/libavutil/pixfmt.h

* @par
* When the pixel format is palettized RGB32 (AV_PIX_FMT_PAL8), the palettized
* image data is stored in AVFrame.data[0]. The palette is transported in
* AVFrame.data[1], is 1024 bytes long (256 4-byte entries) and is
* formatted the same as in AV_PIX_FMT_RGB32 described above (i.e., it is
* also endian-specific). Note also that the individual RGB32 palette
* components stored in AVFrame.data[1] should be in the range 0..255.
* This is important as many custom PAL8 video codecs that were designed
* to run on the IBM VGA graphics adapter use 6-bit palette components.

继续跟进到 scale 滤镜，通过源文件发现，scale 滤镜在实现时，对 AV_PIX_FMT_PAL8 做了很多特殊逻辑。

libavfilter/vf_scale.c

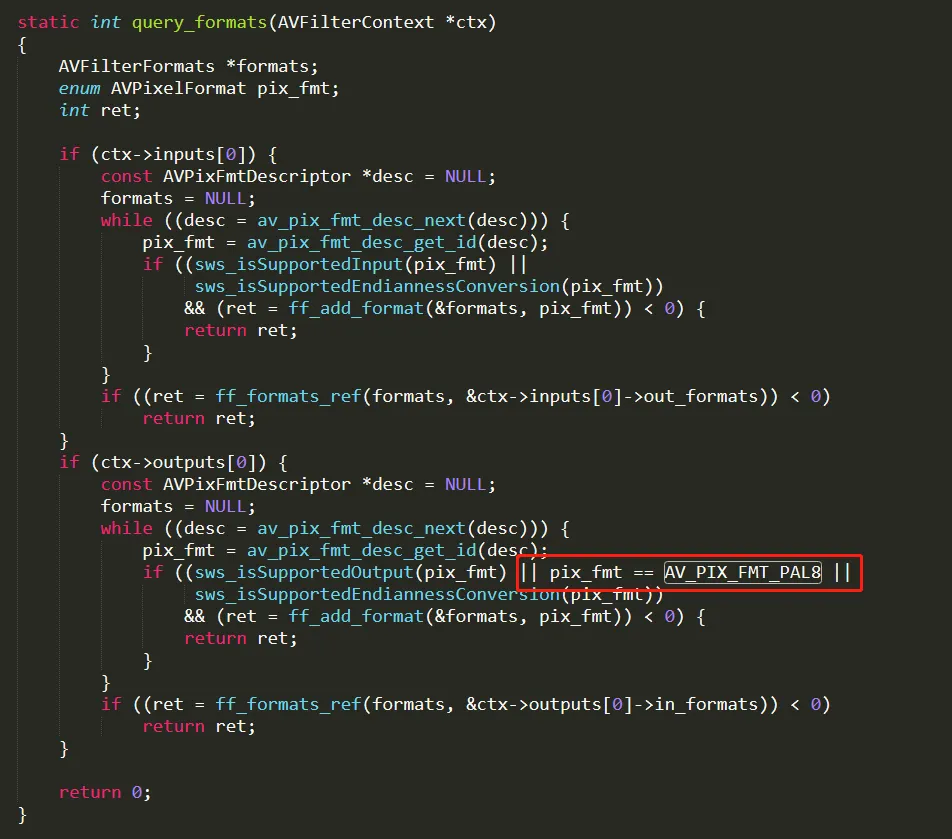

A、AVPixelFormat 协商时，输出的 AVPixelFormat 对 AV_PIX_FMT_PAL8 做了特殊判断，取了 sws_isSupportedOutput 和 AV_PIX_FMT_PAL8 的并集，也就是强制指定支持了 AV_PIX_FMT_PAL8。

这里补充下，因为 scale 滤镜，底层是使用 ffmpeg 的 swscale 来实现的，所以 scale 在协商时需要通过 sws_isSupportedInput、sws_isSupportedOutput 分别来判断输入输出的 AVPixelFormat 支持情况。

B、帧处理时，遇到输出的 AVPixelFormat 为 AV_PIX_FMT_PAL8 时，也会做一些特殊处理。

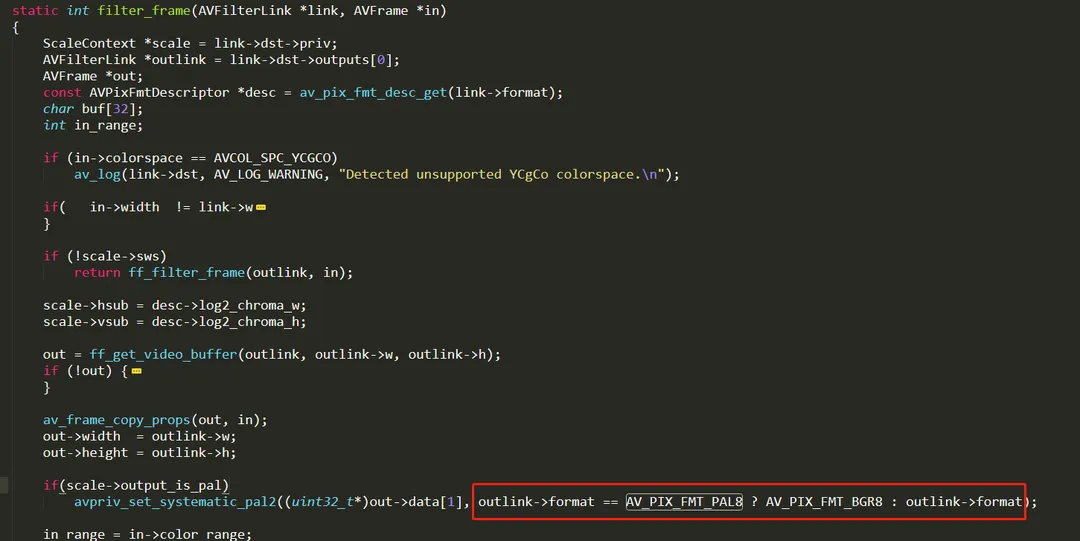

一方面在送入 swscale 处理前，会强行指定 swscale 的输出 AVPixelFormat 为 AV_PIX_FMT_BGR8。

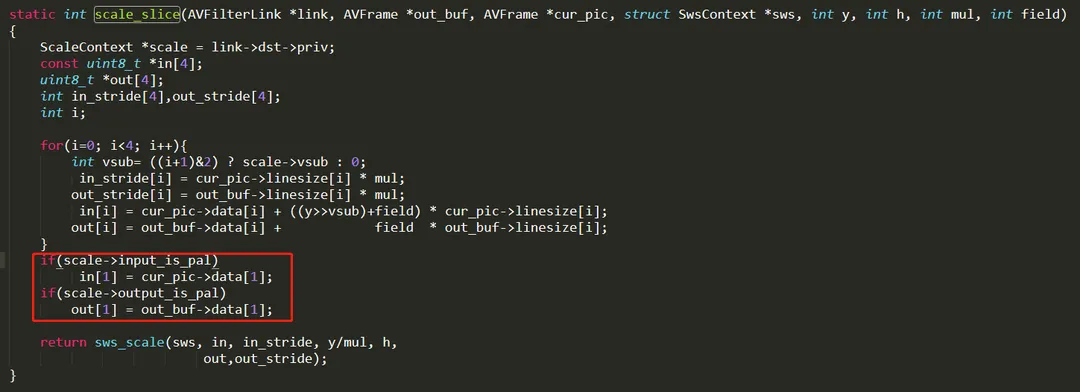

另一方面前面也提到，AV_PIX_FMT_PAL8 时 AVFrame.data[1]存放的是透明通道。通过代码发现，scale 滤镜直接将对AVFrame.data[1]进行指定，这源于 AV_PIX_FMT_PAL8 的特殊存储结构。

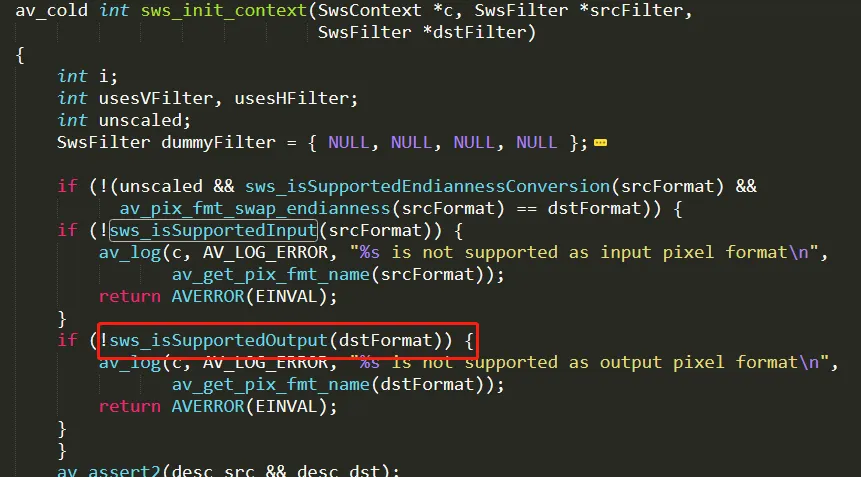

通过对 scale 滤镜分析，发现虽然其底层调用的是 swscale，为什么又要对 AV_PIX_FMT_PAL8 做这么多特殊逻辑呢？是不是 swscale 对 PAL8 有什么特殊限制呢？我们继续深入到 swscale 内部进行分析。我们先看下 sws_isSupportedInput、sws_isSupportedOutput 的实现。通过代码发现，这两个函数其实就是两个查表函数，依赖于一个 FormatEntry 表 format_entries。

libswscale/utils.c

typedef struct FormatEntry {
    uint8_t is_supported_in         :1;
    uint8_t is_supported_out        :1;
    uint8_t is_supported_endianness :1;
} FormatEntry;

static const FormatEntry format_entries[AV_PIX_FMT_NB] = {
    [AV_PIX_FMT_YUV420P]     = { 1, 1 },
    [AV_PIX_FMT_YUYV422]     = { 1, 1 },
    // ...
    [AV_PIX_FMT_PAL8]        = { 1, 0 },
    // ...
};

可以清晰看到，swscale 只支持 AV_PIX_FMT_PAL8 的输入，不支持 AV_PIX_FMT_PAL8 的输出。可以简单的类比为 swscale 支持 AV_PIX_FMT_PAL8 的解码，但是不支持 AV_PIX_FMT_PAL8 的编码。

现在整个问题的原因基本就清晰了。因为 scale 滤镜到 swscale 滤镜中间做了一次 AV_PIX_FMT_BGR8 转换，所以透明通道丢失了。

可能有疑问，上面说 scale 滤镜会直接指定 AVFrame.data[1]（也就是透明通道），那岂不是透明通道还存在？答案是否定的，我们看代码发现，这个指定位于 sws_scale 调用前，而此时并没有透明通道信息，而且 swscale 的输出被强制指定为 AV_PIX_FMT_BGR8 ，而 AV_PIX_FMT_BGR8 没有数据在 AVFrame.data[1]，所以 swscale 并没有处理AVFrame.data[1]，最终输出的帧里面也不会有透明通道。

/*
                       +--------------+                         +---------+
  ---------PAL8------> in             | ---------PAL8---------> in        |
                       | scale filter |                         | swscale |
  <--PAL8 loss alpha-- out            | <--BGR8 without alpha-- out       |
                       +--------------+                         +---------+
*/

3、问题解决

既然根本原因是 ffmpeg swscale 不支持 AV_PIX_FMT_PAL8 的输出，那我们支持上不就可以了？ 这里并不简单，我们要支持的话，需要去修改 ffmepg 代码，实现 swscale 内部对 AV_PIX_FMT_PAL8 的处理，也需要调整链路上的 scale 滤镜实现。加上提交到社区合并，整个流程耗时会比较长。

这里我们采取了另一种牺牲效率的方式，即在帧送入 scale 滤镜前，将其 AVPixelFormat 转换为 AV_PIX_FMT_RGBA，swscale 完全支持 AV_PIX_FMT_RGBA。这样就解决了透明通道丢失的问题。

ffmpeg -i 0_1.png -pix_fmt rgba -filter_complex "scale=w=100:h=100"  -y o.png
