真实战，建议收藏！一文给你介绍OceanStor 5110V5对接Vmware Esxi6.5虚拟化平台实施方案

作者头像
ICT系统集成阿祥
发布于 2024-12-03 15:37:45
发布于 2024-12-03 15:37:45
4770
举报
文章被收录于专栏：数通数通

1Vmware虚拟化平台方案

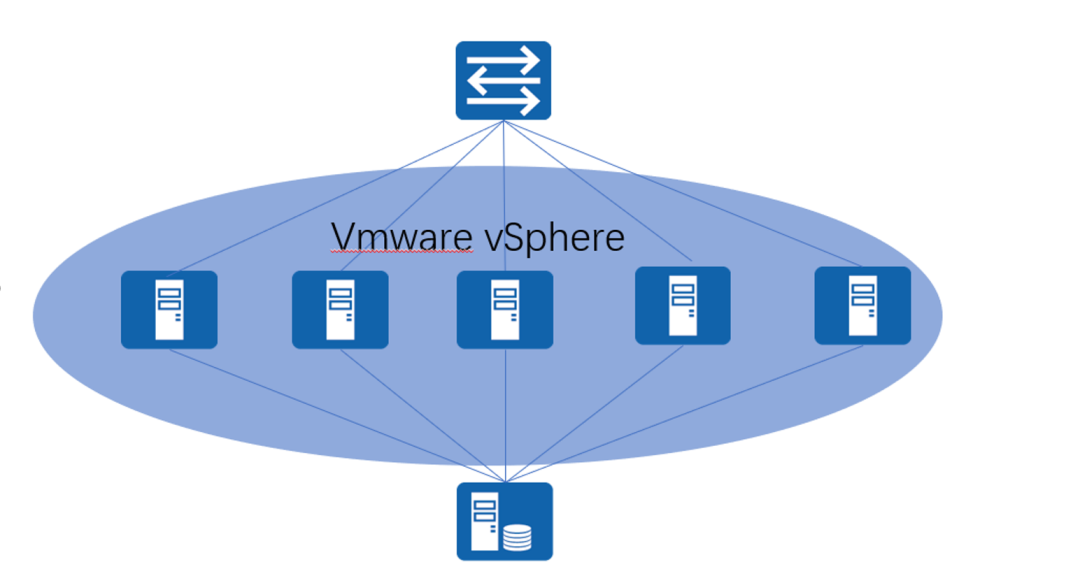

XXX项目因发展需要及数字化机房标准建设要求。现新建5台华为2288H V5服务器用于vSphere虚拟化平台部署，1台OceanStor 5110v5为虚拟化平台提供后端存储资源。局点组网图如下所示：

2硬件信息

2.1硬件配置信息

服务器型号/对应主机名

CPU

内存

2288H V5/esxi01

2*(Intel(R) Xeon(R) Sliver 4216 CPU@2.10GHz)

4*32G内存

2288H V5/esxi02

1*(Intel(R) Xeon(R) Sliver 4216 CPU@2.10GHz)

4*32G内存

2288H V5/esxi03

2*(Intel(R) Xeon(R) Sliver 4216 CPU@2.10GHz)

4*32G内存

2288H V5/esxi04

1*(Intel(R) Xeon(R) Sliver 4216 CPU@2.10GHz)

4*32G内存

2288H V5/esxi05

2*(Intel(R) Xeon(R) Sliver 4216 CPU@2.10GHz)

4*32G内存

存储设备型号

存储设备类型

控制框数量

硬盘框数量

硬盘类型

硬盘数目

硬盘容量（TB）

OceanStor 5110v5

FC SAN（后端直通）

1

1

NL-SAS

30*10T

300

2.2硬件IP，用户名及密码（举例）

名称

业务IP

用户名

密码

Esxi01

172.168.10.10/24DNS1:114.114.114.114DNS2:8.8.8.8

root

*****(password)

Esxi02

1**.**.**.**(ipv4)

root

*****(password)

Esxi03

1**.**.**.**(ipv4)

root

*****(password)

Esxi04

1**.**.**.**(ipv4)

root

*****(password)

Esxi05

1**.**.**.**(ipv4)

root

*****(password)

vCenter

1**.**.**.**(ipv4)

administrator@vsphere.local

*****(password)

名称

管理IP

用户名

密码

Esxi01

192.168.10.10/24GW：192.168.10.1

Administrator

*****(password)9000

Esxi02

192.168.10.11

Administrator

*****(password)9000

Esxi03

192.168.10.12

Administrator

*****(password)9000

Esxi04

192.168.10.13

Administrator

*****(password)9000

Esxi05

192.168.10.14

Administrator

*****(password)9000

存储5110v5

A控：1**.**.**.**(ipv4)/24GW:192.168.128.1B控：1**.**.**.**(ipv4)

*****(password)

Huawei12#$

3存储

3.1登录

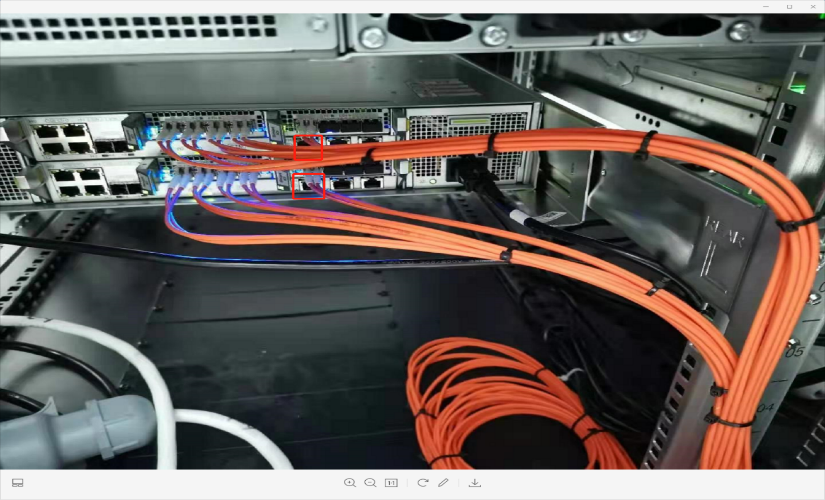

用网线连接存储的管理口，如图所示将电脑IP设置成管理口同网段，上面是A控管理口*****(private_zh)为1**.**.**.**(ipv4)，下面B控1**.**.**.**(ipv4)

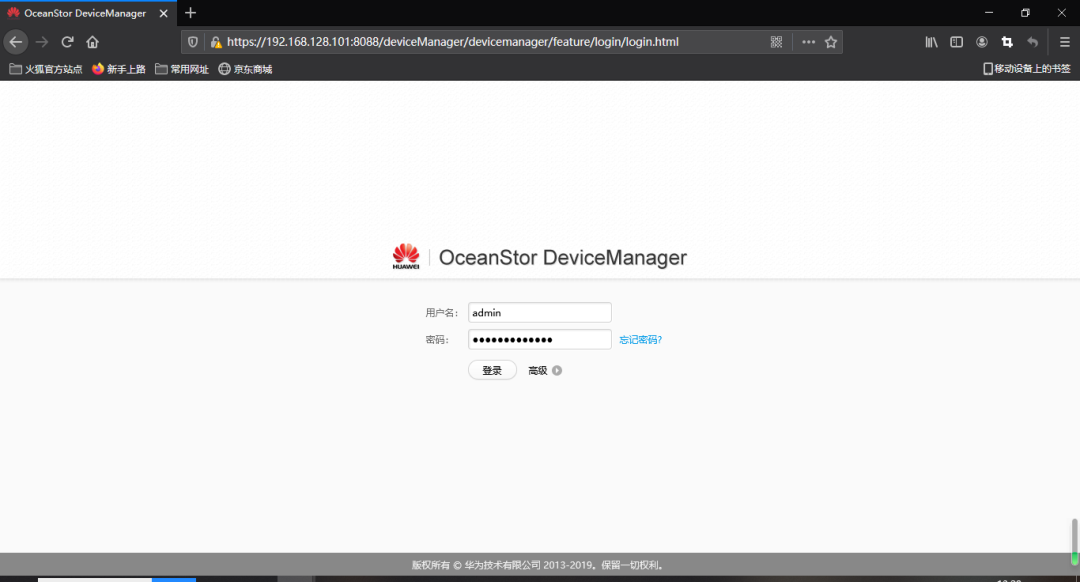

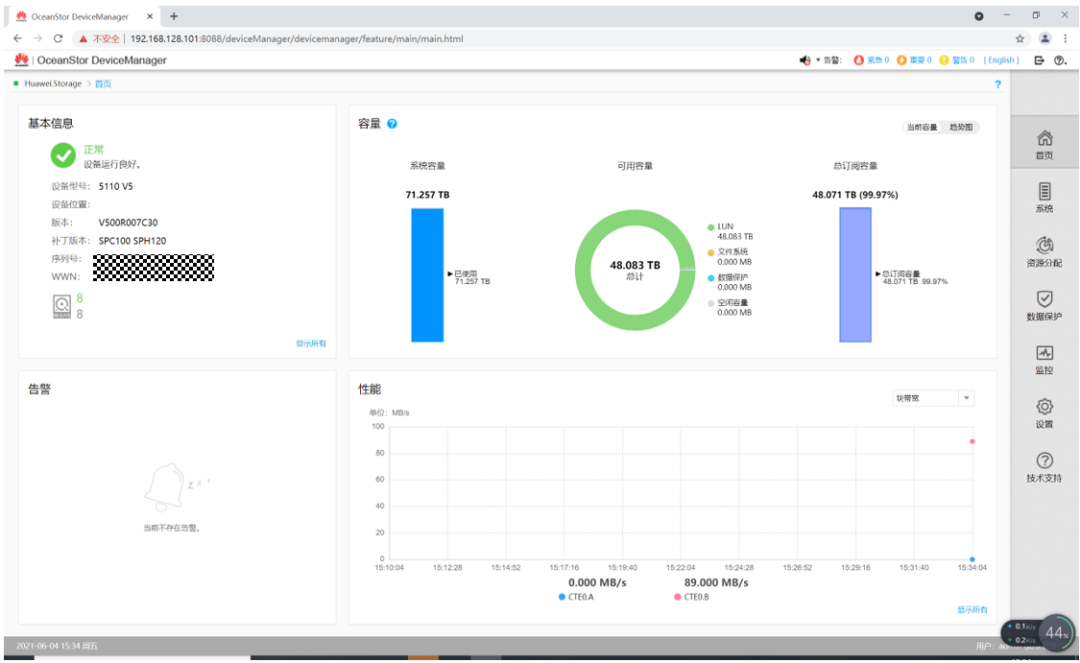

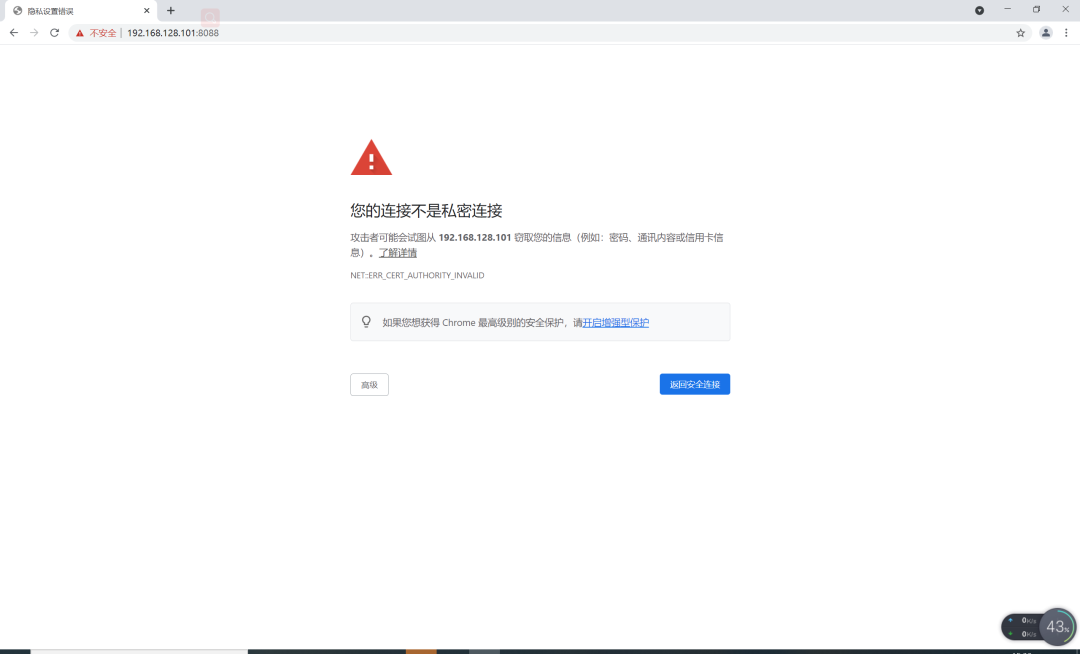

登录存储https://192.168.128.101:8088 用户名*****(password) 密码 Huawei12#$，点高级

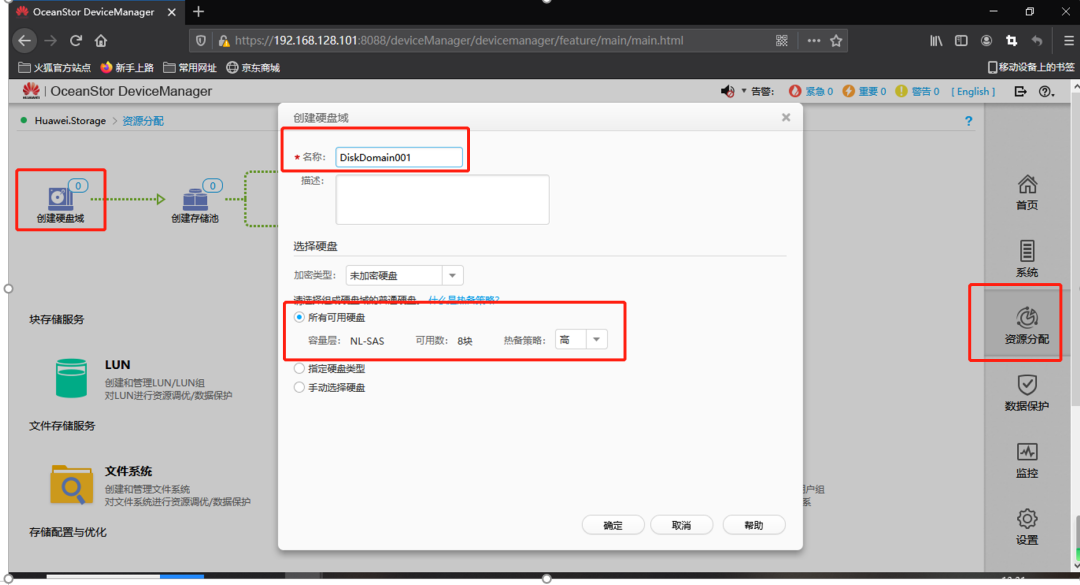

3.2创建“硬盘域”

点“资源分配”，创建“硬盘域”，输入对应名称，选择硬盘和热备策略

3.3创建“存储池”

点“资源分配”，创建“存储池”，选择存储池对应的硬盘域以及raid策略和存储池容量

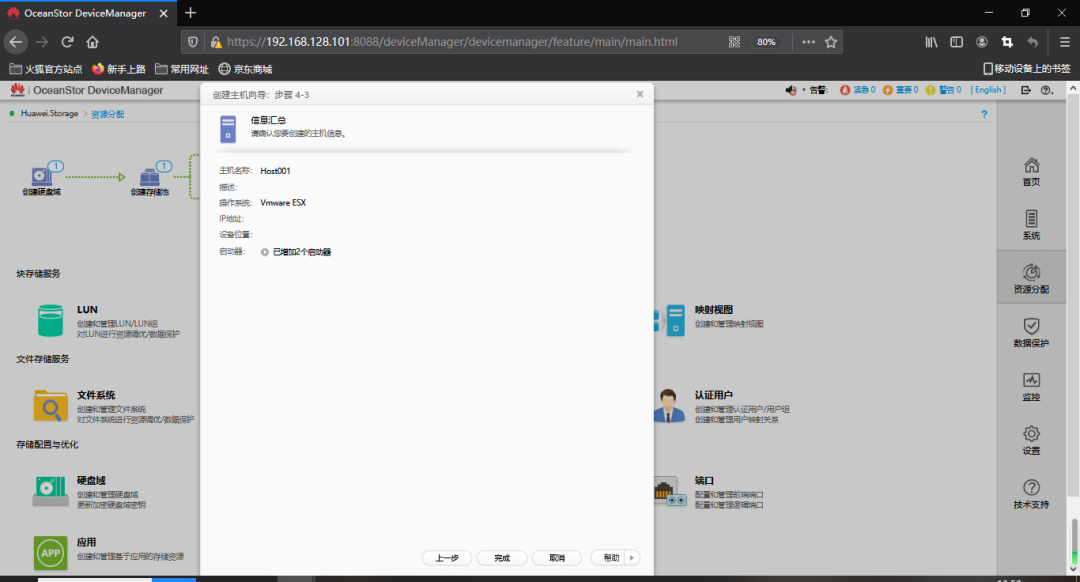

3.4创建“主机”

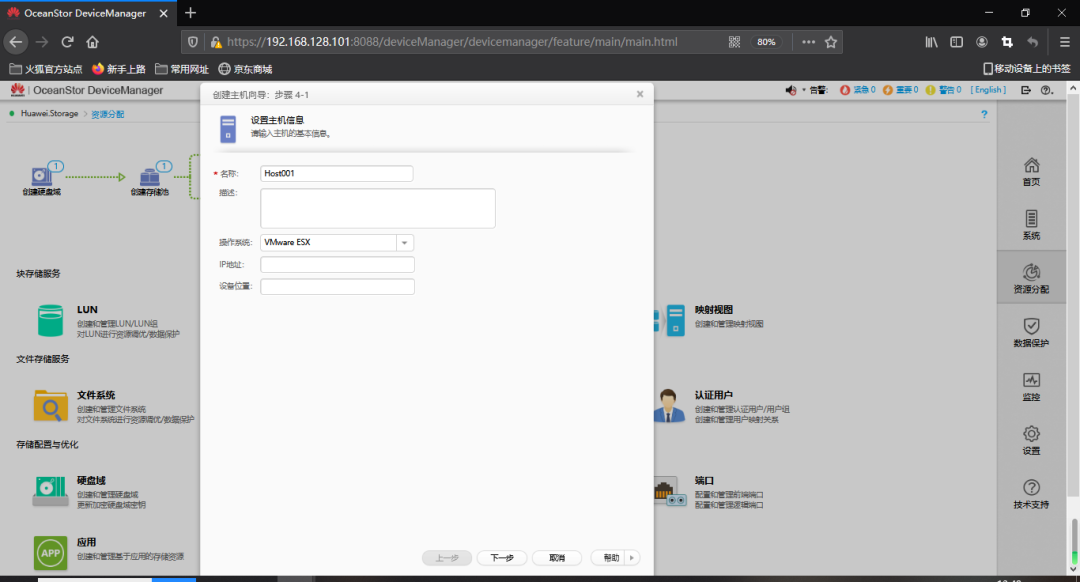

点“资源分配”，点“创建主机”，输主机名称和对应操作系统

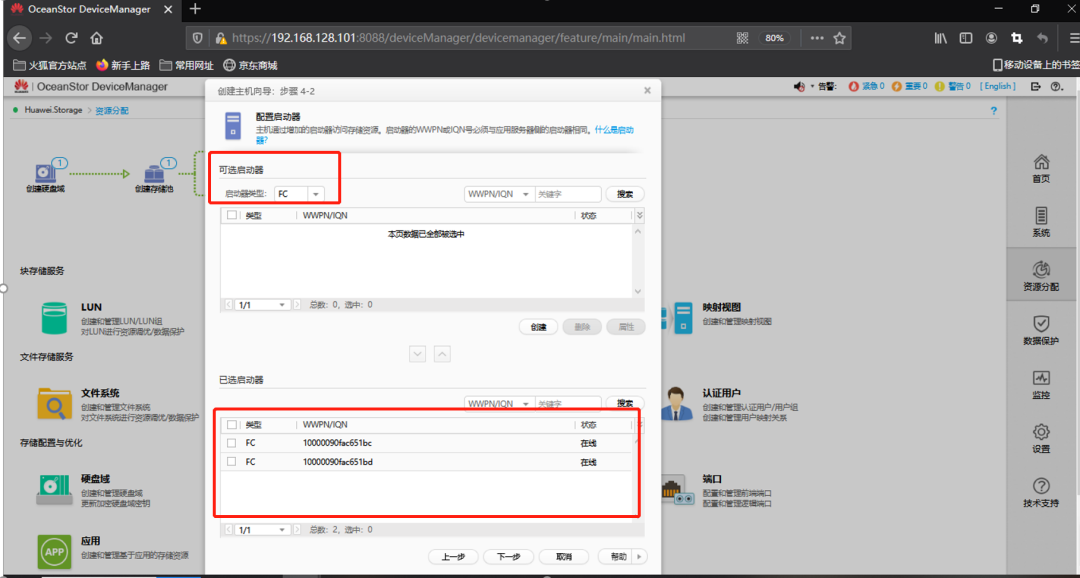

选择对应路径的启动器，由于是服务器直通存储，每个服务器有两条线路连入存储AB控各一条，所以有两个路径

同样步骤创建另外几个主机

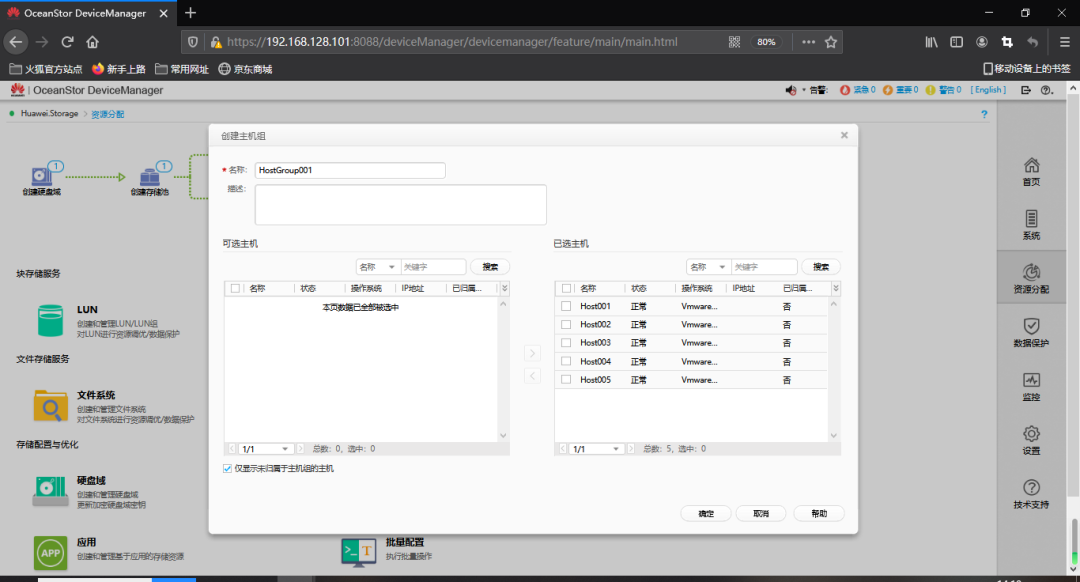

3.5创建“主机组”

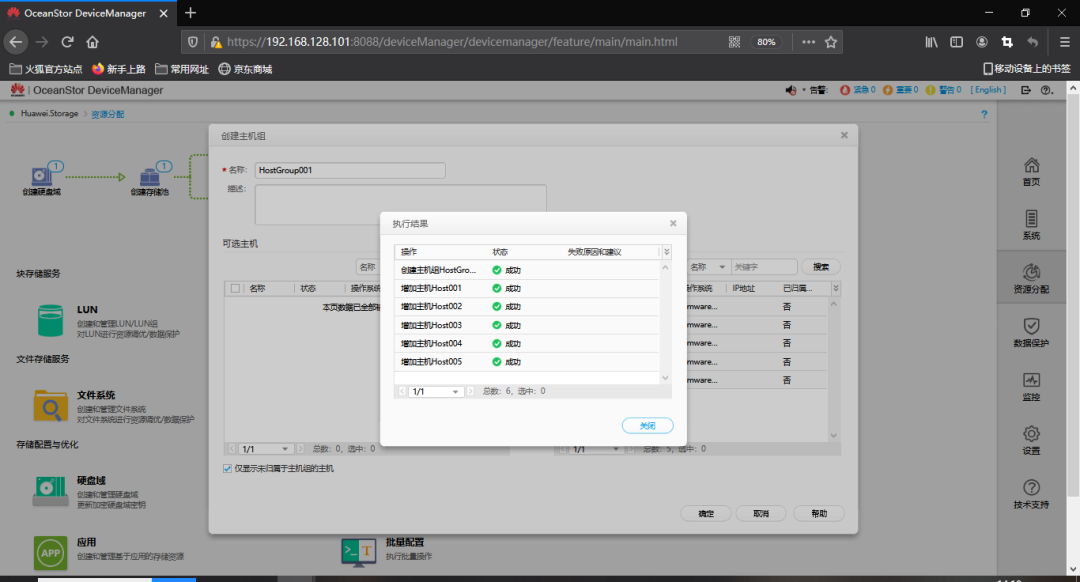

点“资源分配”，然后点“创建主机组”，将主机添加到同一主机组

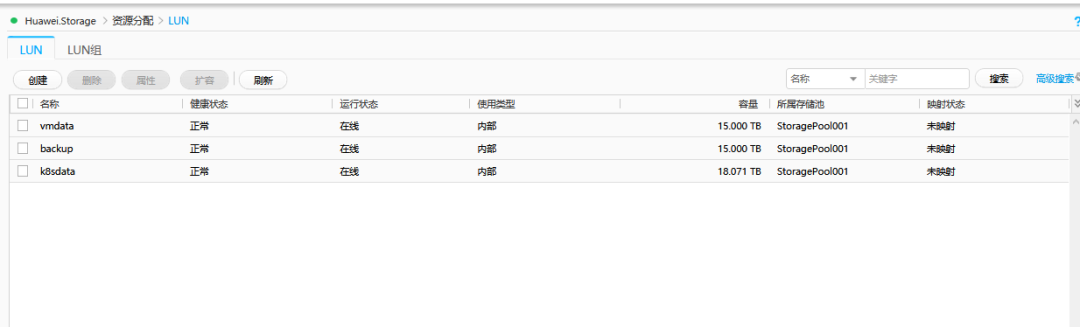

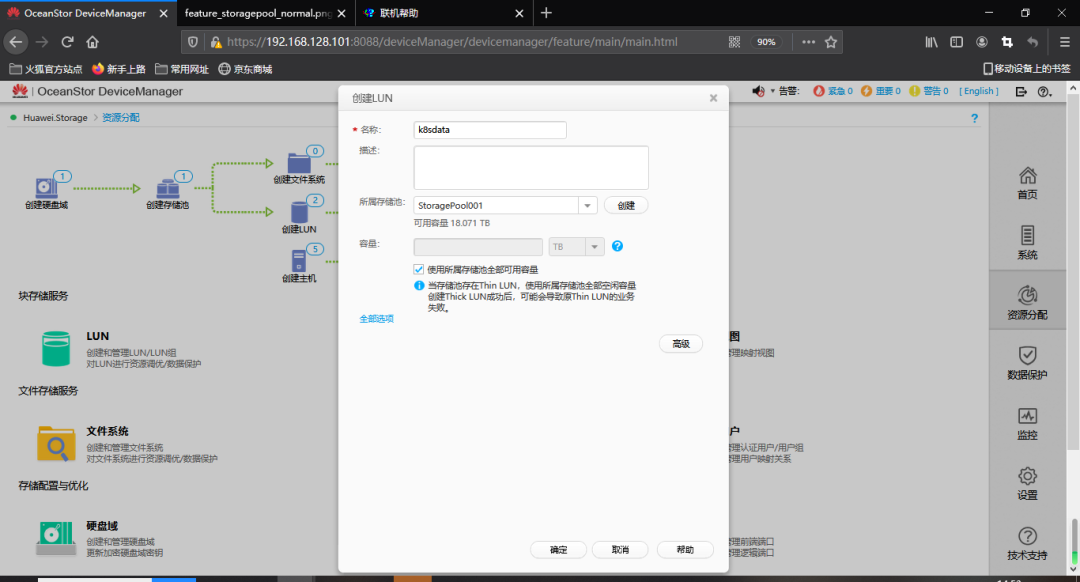

3.6创建“LUN”

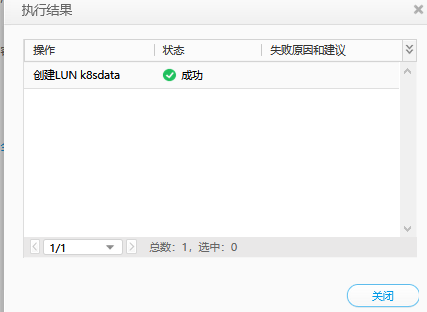

点“资源分配”，“创建LUN”，输入对应LUN 名称和对应存储池，以及容量

同样步骤创建另外两个LUN

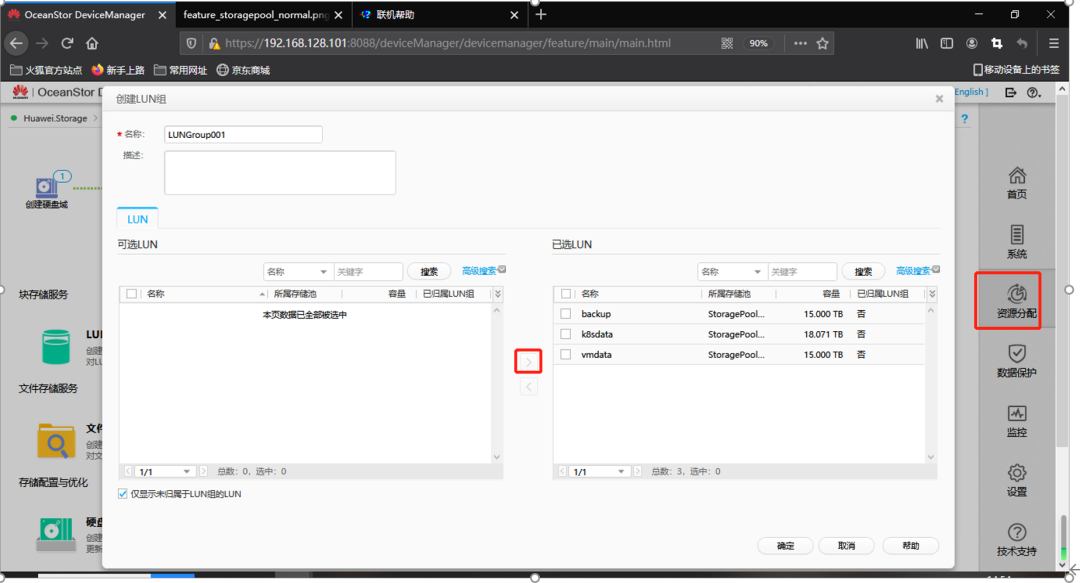

3.7创建“LUN组”

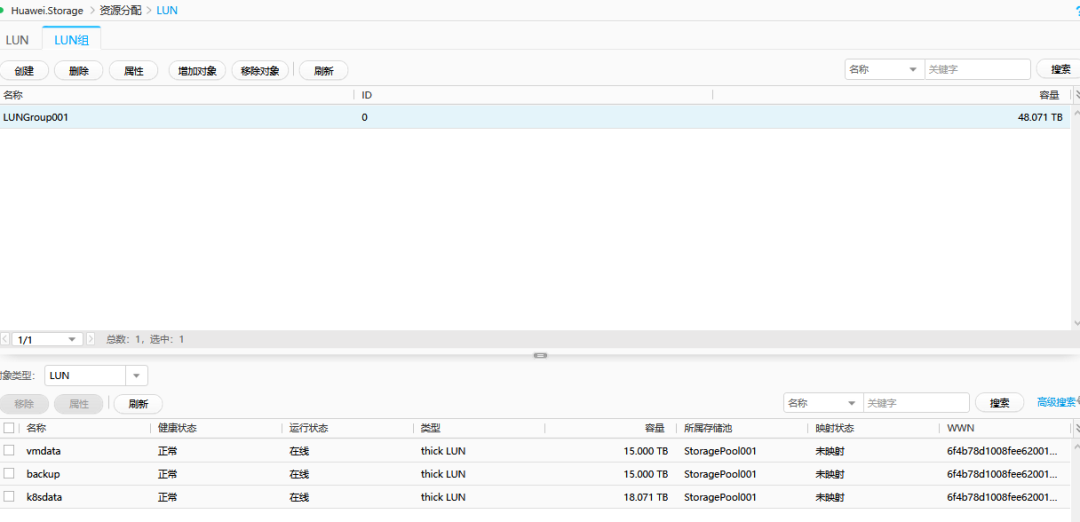

点“资源分配”，点“创建LUN组”，选择对应的LUN

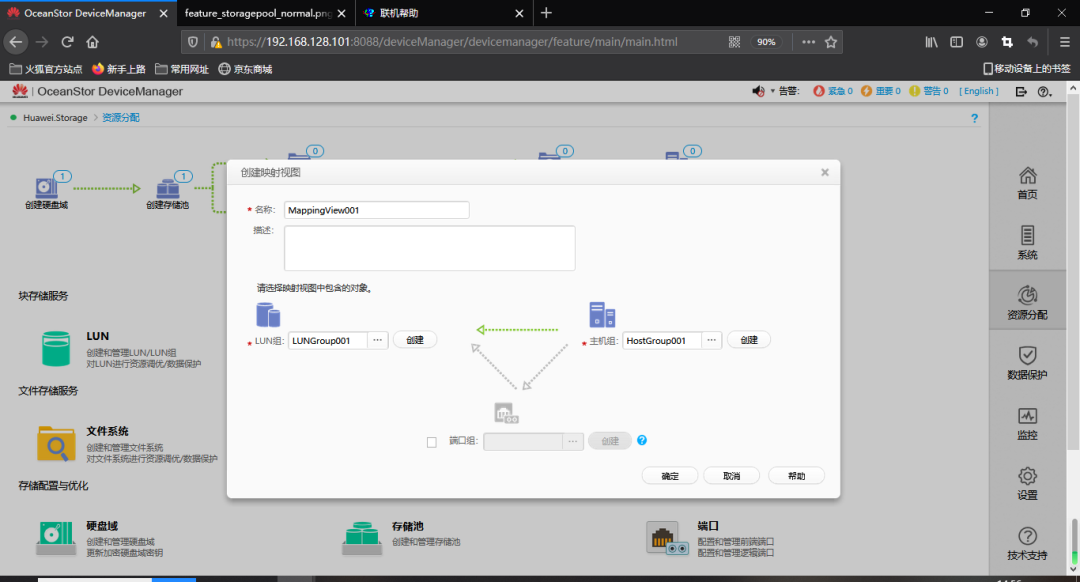

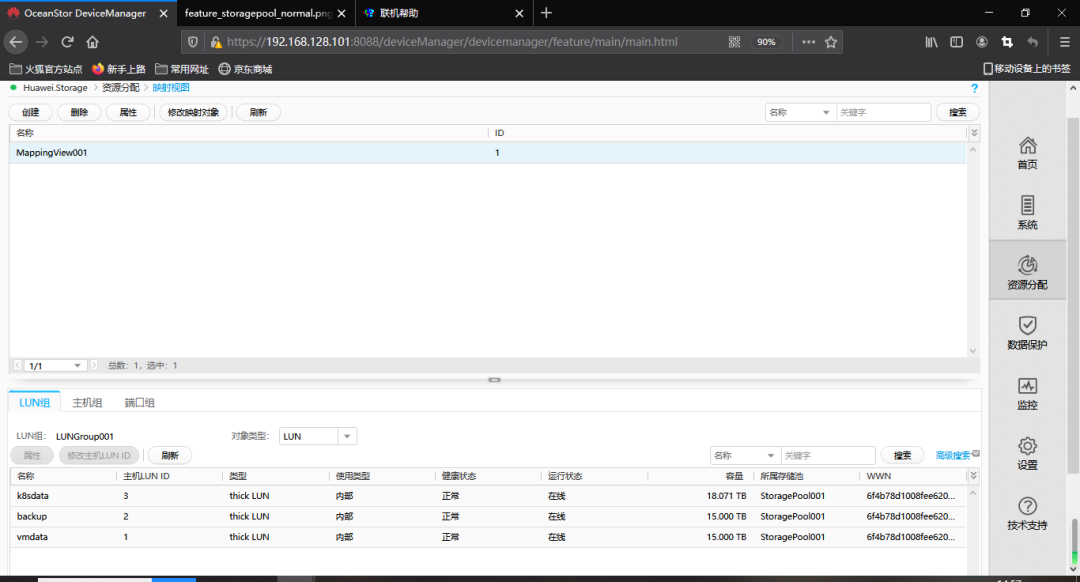

3.8创建“映射视图”

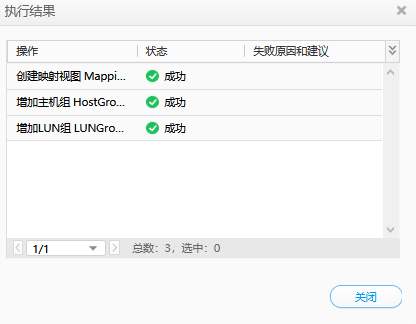

点击“资源分配”，点击“创建映射视图”，选择对应的LUN组合主机组

4服务器

4.1登录

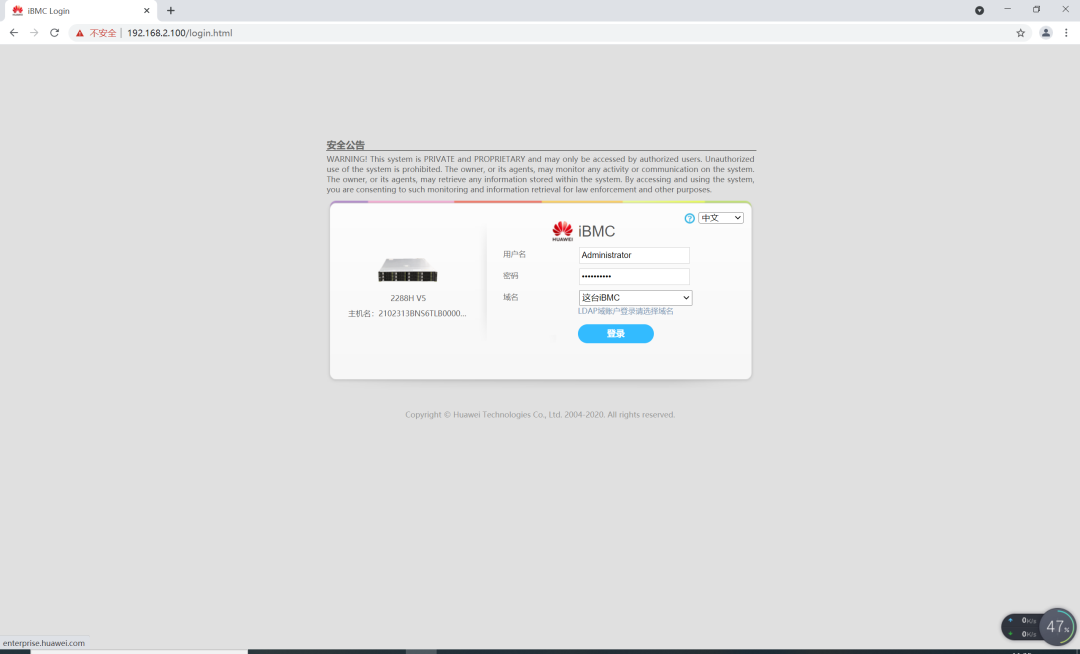

通过网线连接到服务器后面的BMC口，将电脑IP设置成与BMC口同网段

输入https://**.**.**.**(ipv4),用户名Administrator 密码*****(password)9000

可以不修改密码，直接点取消进入

4.2装esxi主机

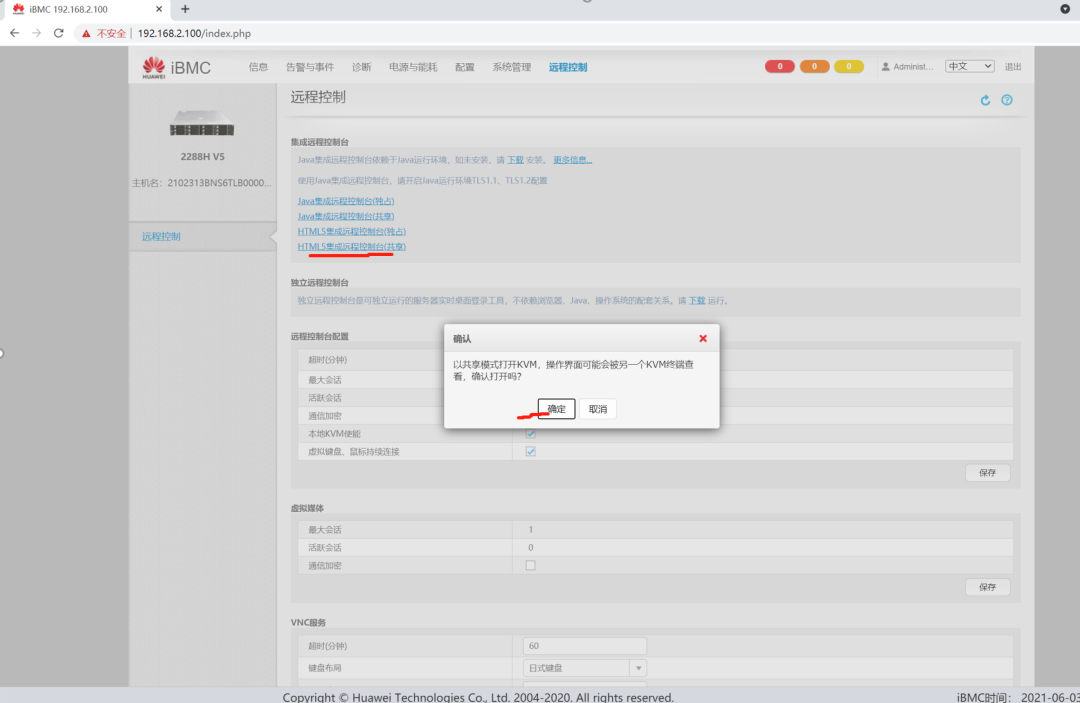

点远程控制，然后点HTML5集成远程控制台，进入KVM

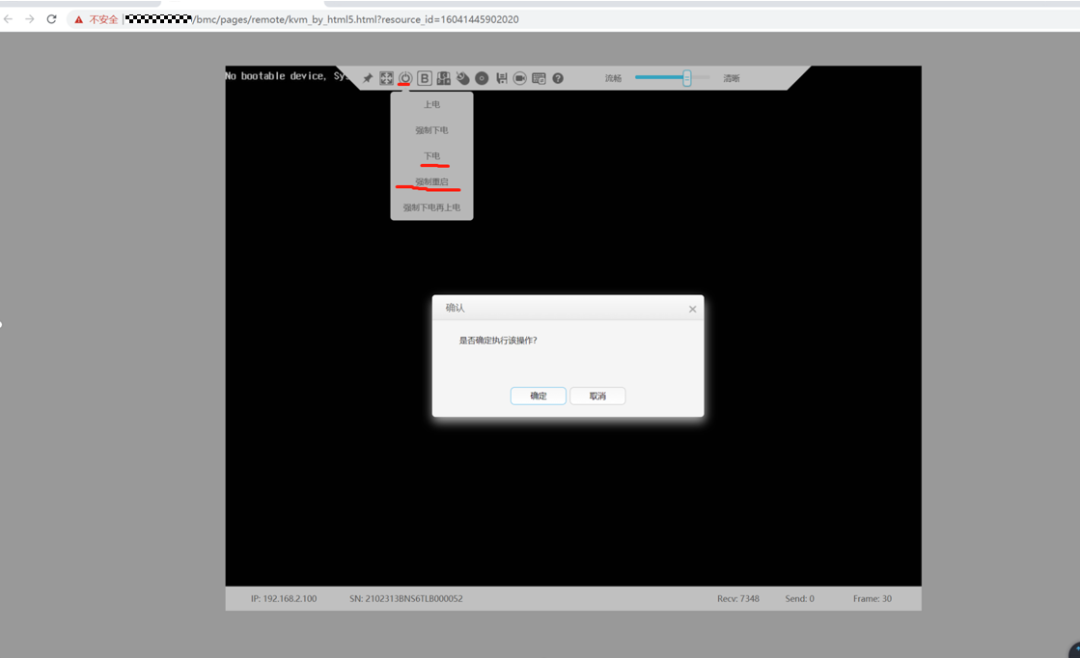

重启服务器

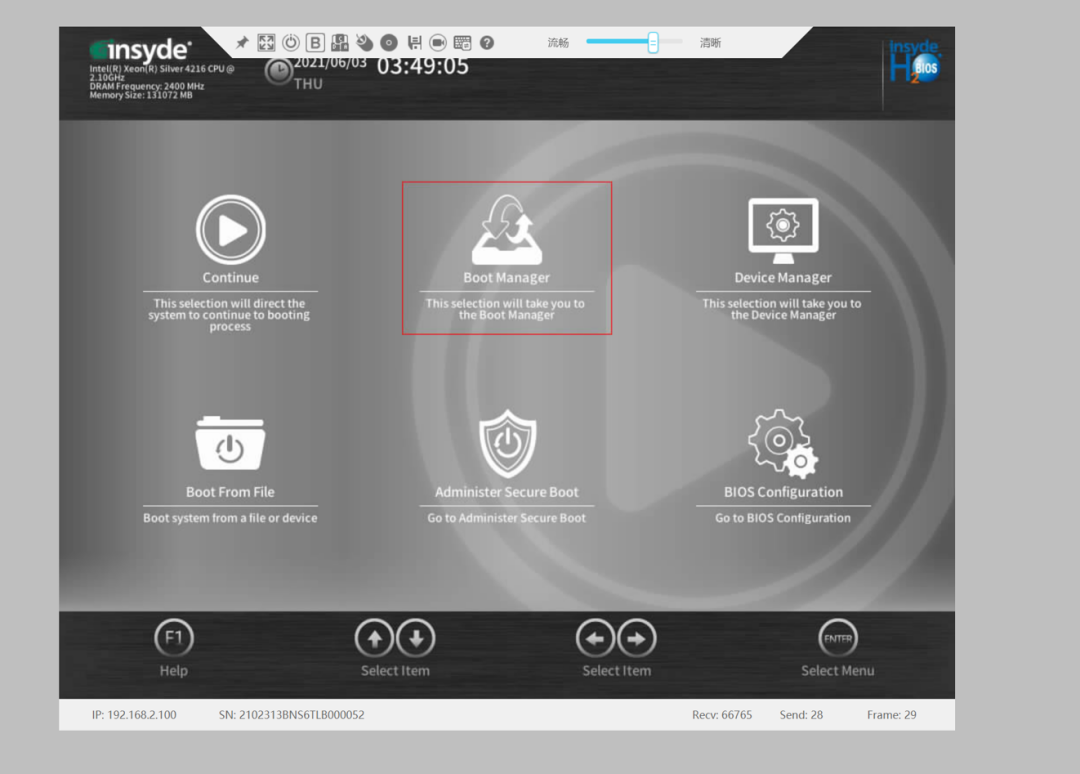

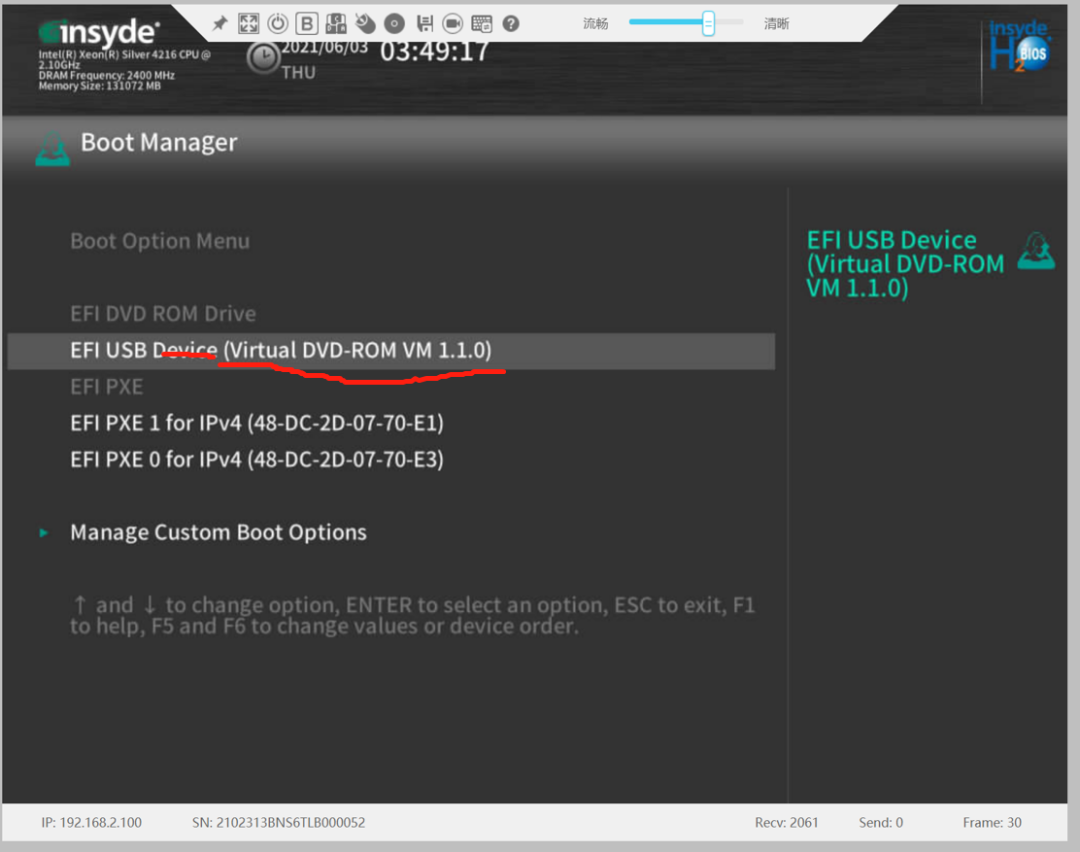

然后等待画面出来按Delete键，输默认密码*****(password)9000进入界面，点 BootManager

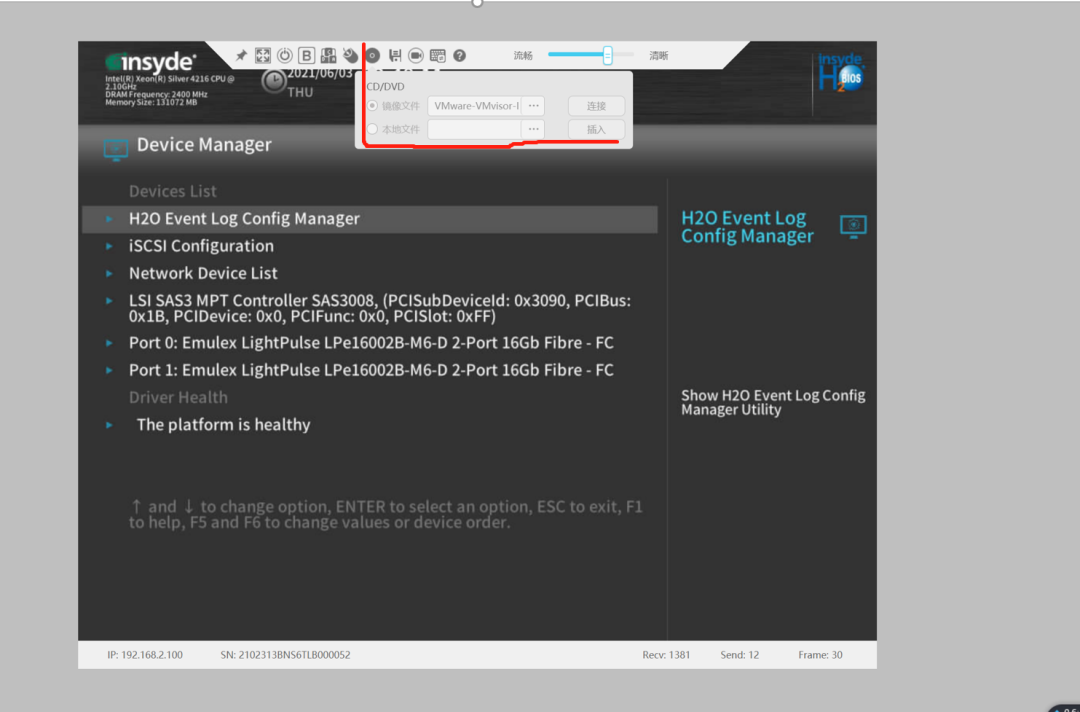

挂载镜像文件

连接成功后选择自己挂载好的镜像文件，回车进入

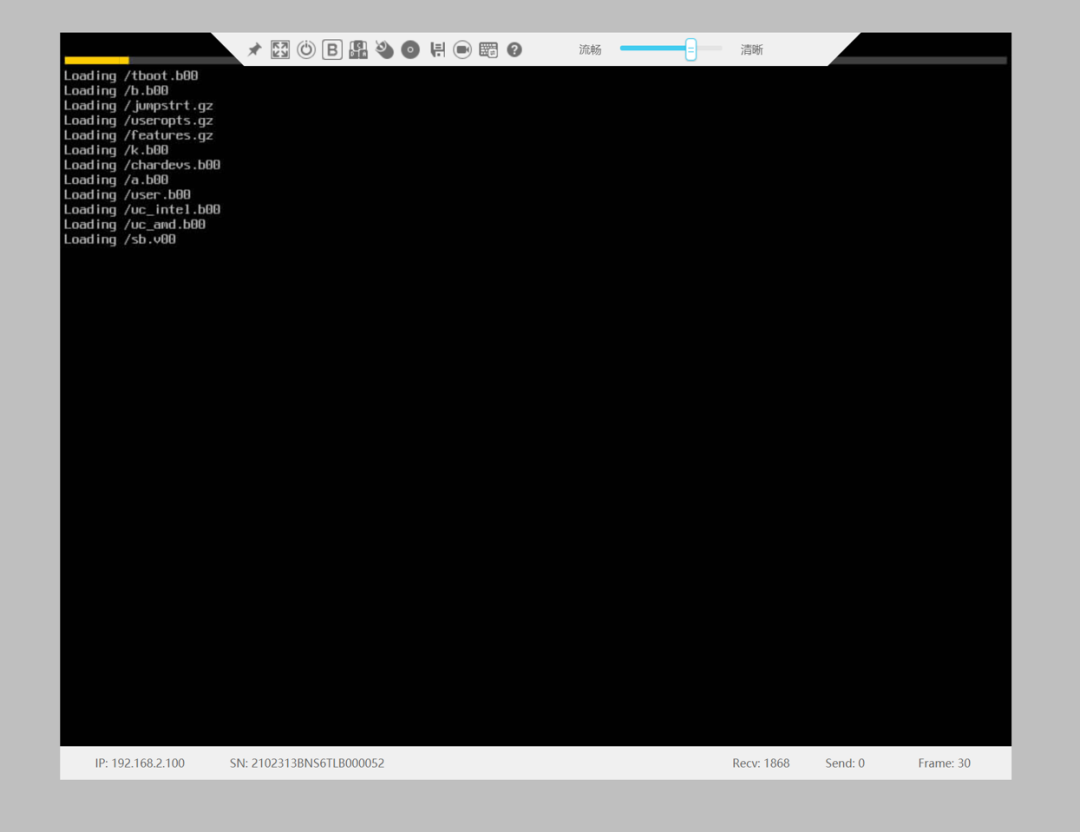

等待系统安装完毕

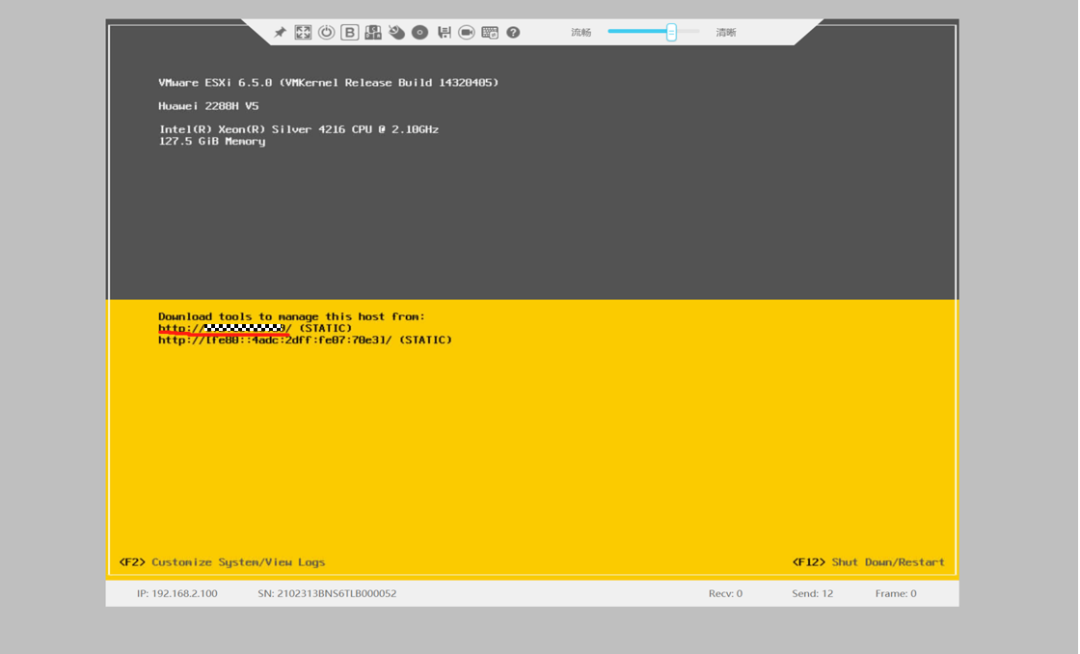

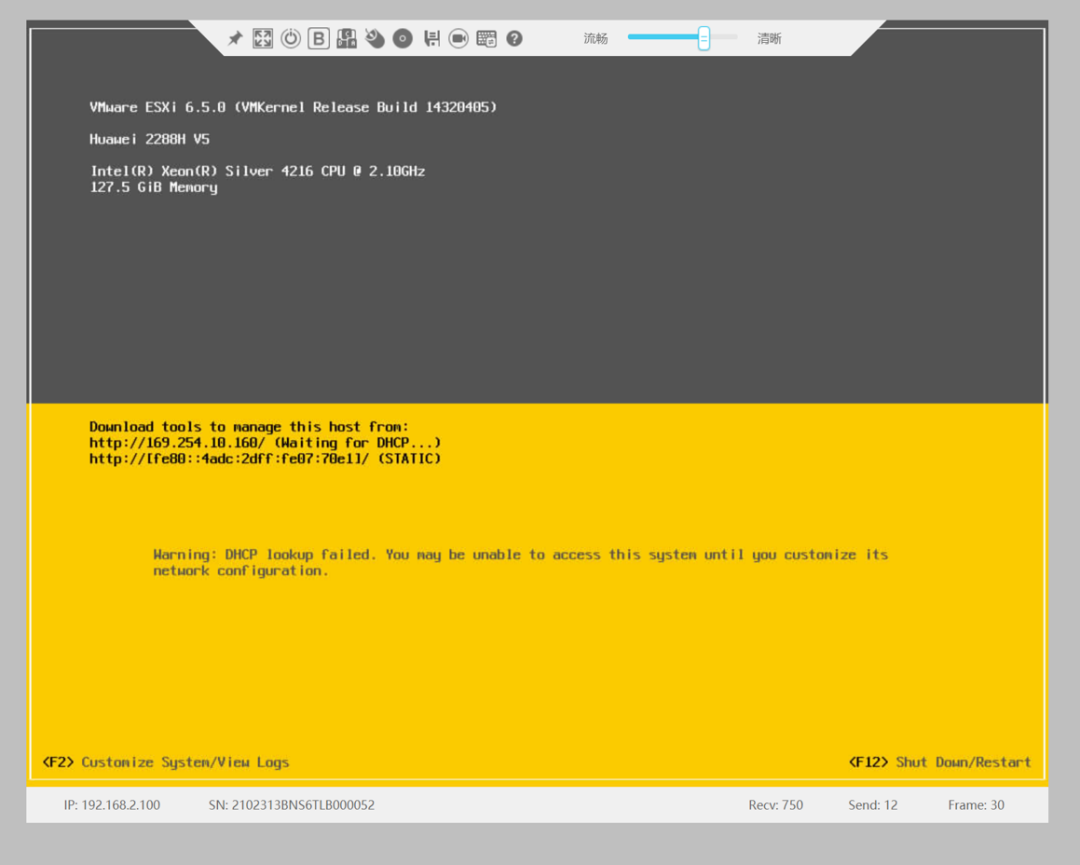

出现此画面说明已安装完毕

可以按F2进入，设置相关IP等网络配置，设置完毕后自动变更信息

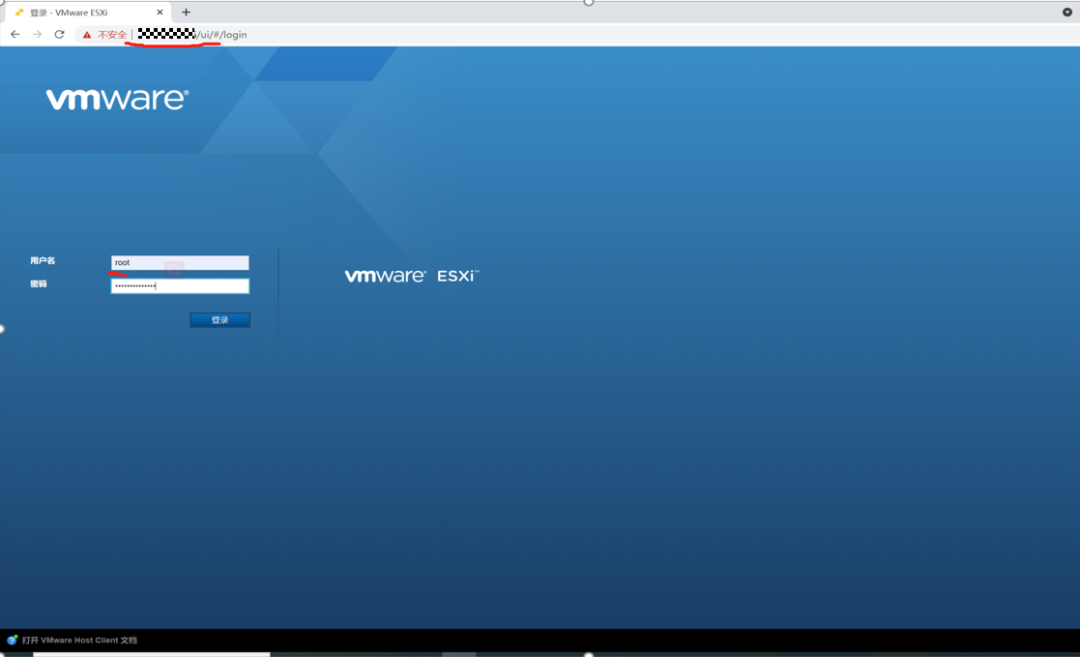

输入https:// 1**.**.**.**(ipv4)可以创建相关虚拟机和其他设置，用户名root 密码*****(password)

其他四台esxi安装方式与上诉操作相同

5Vcenter Server搭建

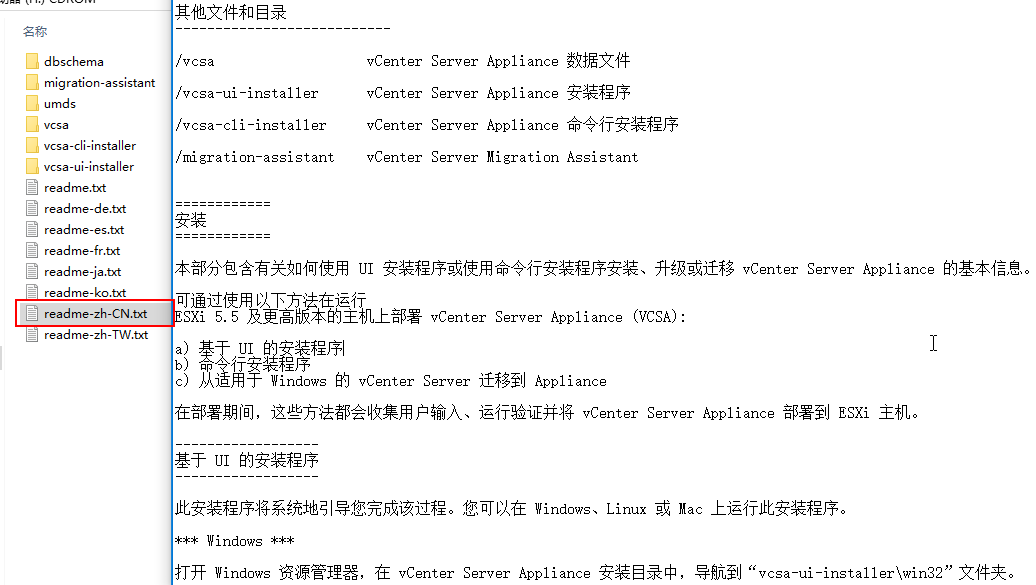

首先打开下载好的VCSA6.5安装包，通过根目录中的Readme记事本就可以知道该VCSA的安装包各个路径的文件和作用以及安装方法

导航到 vcsa-ui-installer\win32 文件夹，执行Install.exe

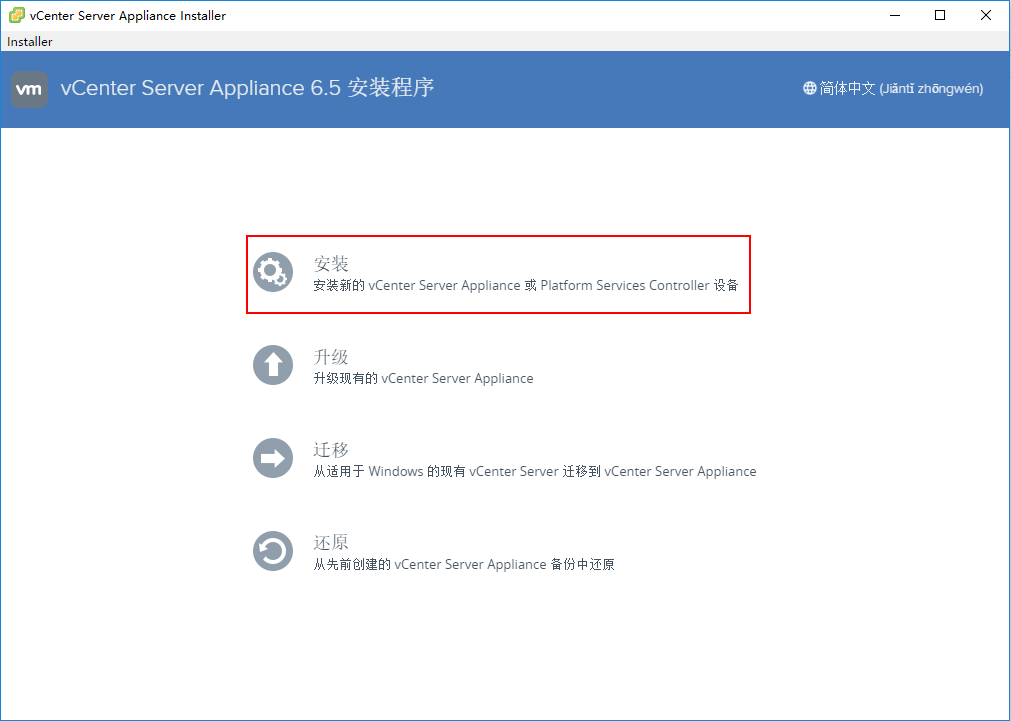

打开VCSA 6.5的安装程序，选择“安装”。

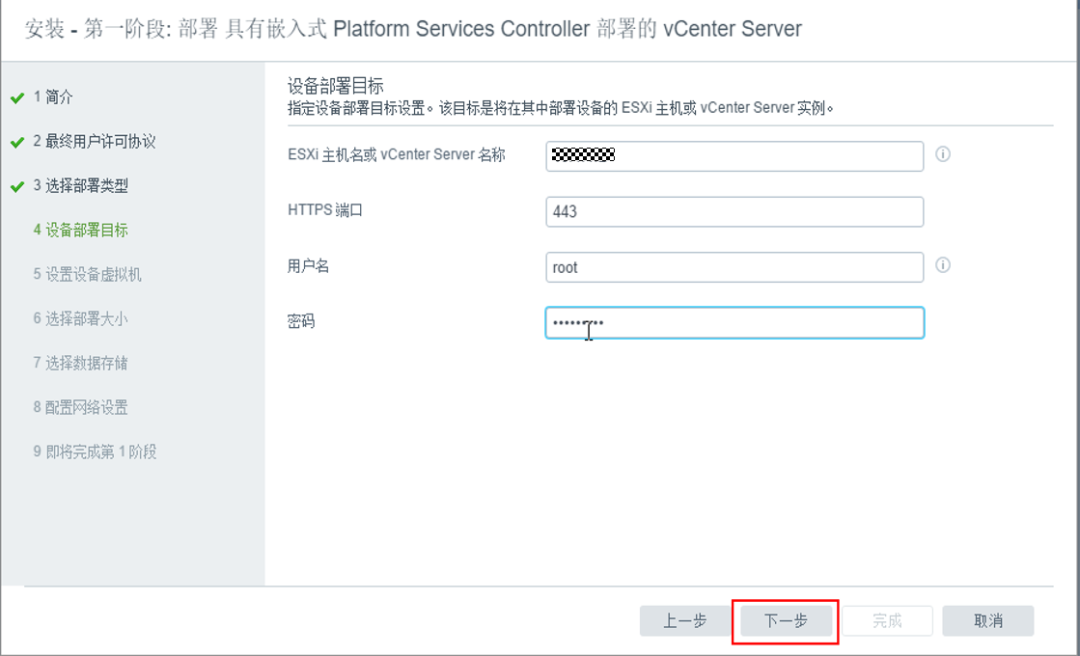

在指定部署目标中指定运行该VCSA的ESXI主机并输入用户名和密码，需要注意的是vCenter Server Appliance 版本 6.5 上部署了虚拟硬件版本 10，所以该部署目标必须可以运行虚拟硬件版本10

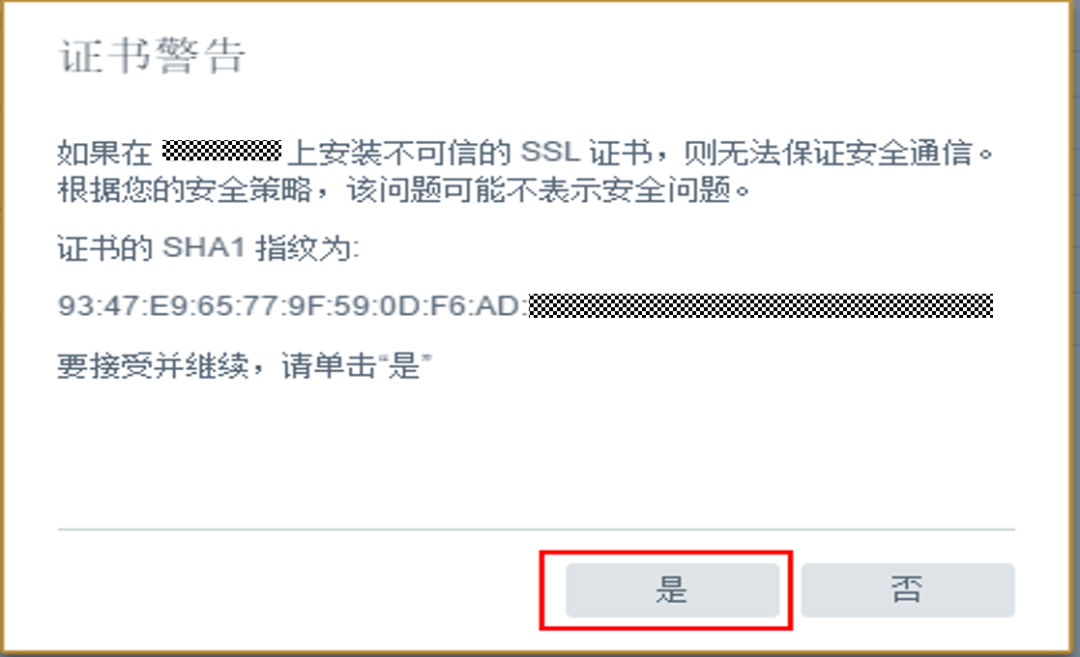

接下来其会发现ESXI主机的证书，点击是

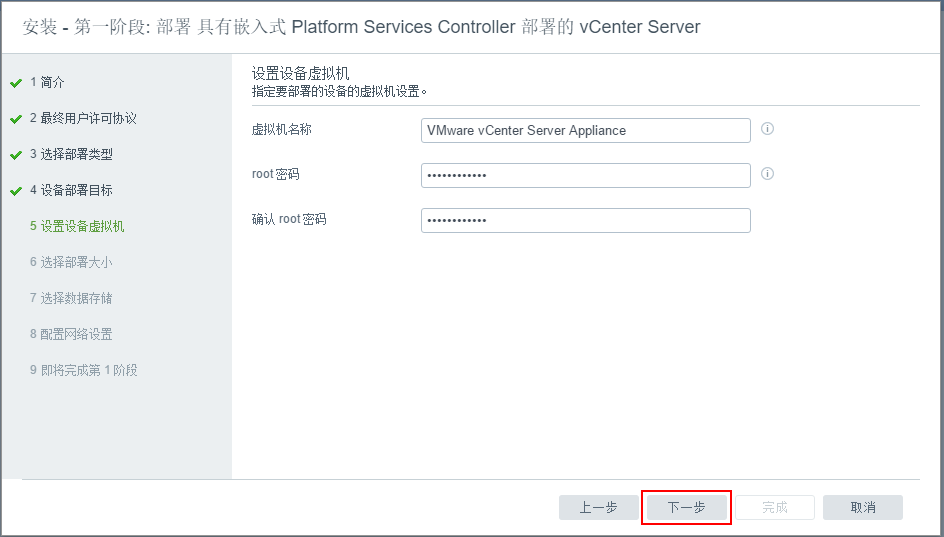

接下来指定VCSA这台VM在ESXI主机中的虚拟机名称（非系统名称）以及VCSA的root密码。（注：不是登录vCetner Web界面的密码，是VCSA主机的密码）

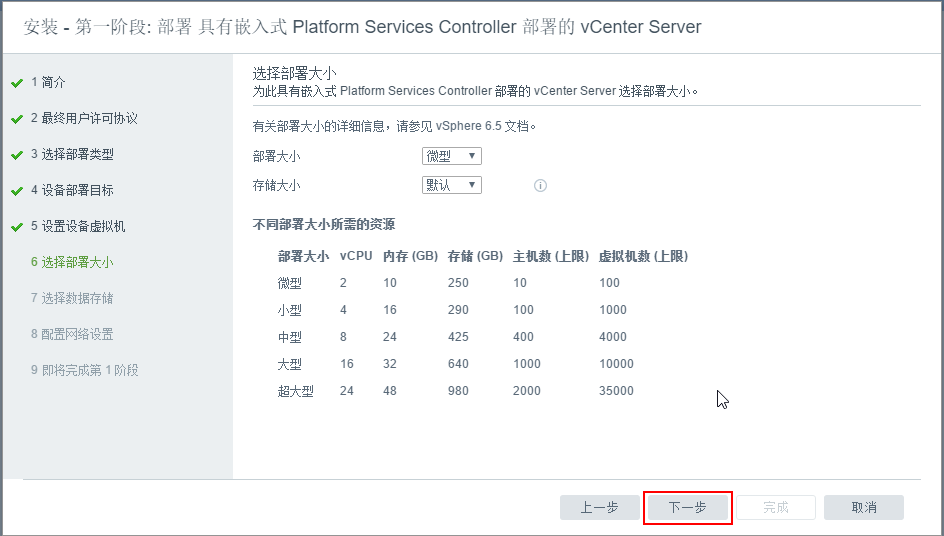

根据自己的配置选择大小，建议确定存储大小其他CPU 内存可后续增加调整

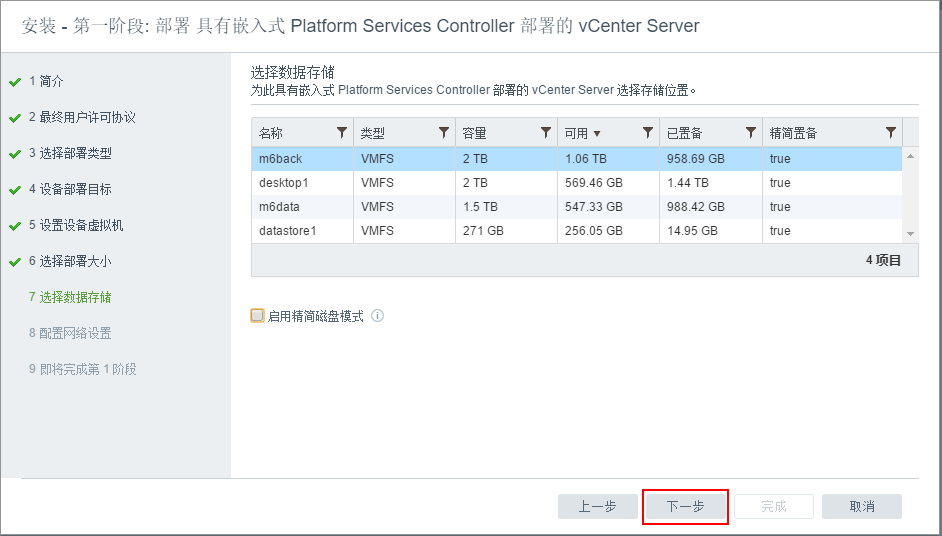

根据需要选择存放的磁盘空间。

勾选图中的“启用精简磁盘模式”会实时占用磁盘空间，随着数据的增大，空间会占用的越来越多，如果不勾选则占用前方建议的全部空间，选择完成后点击“下一步”。

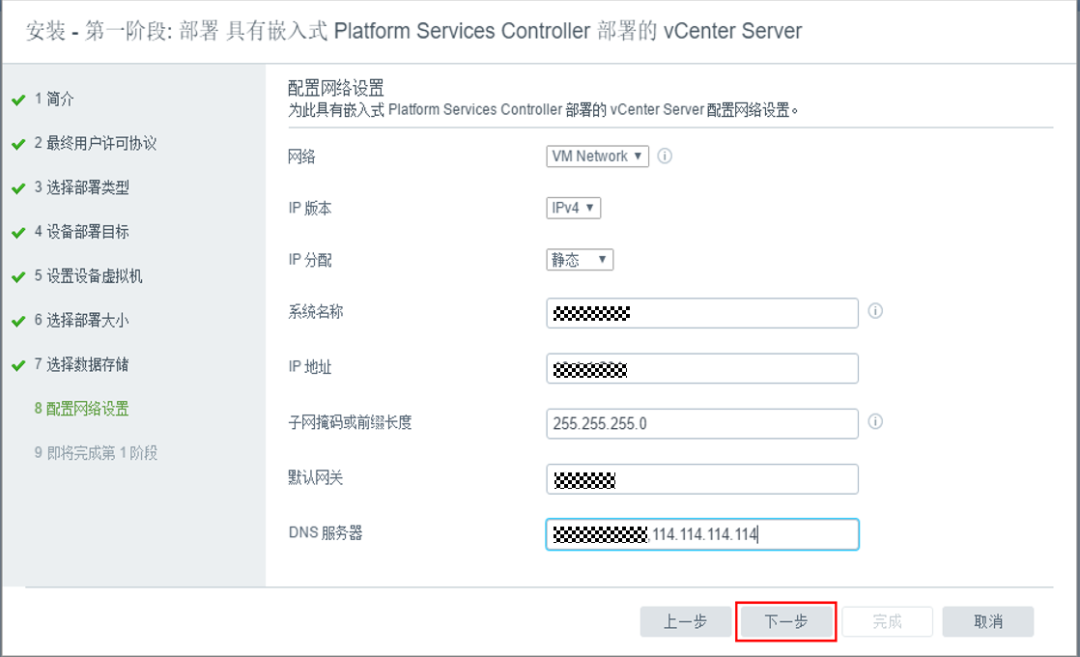

接下来配置自己指定的vcenter 网络地址等信息

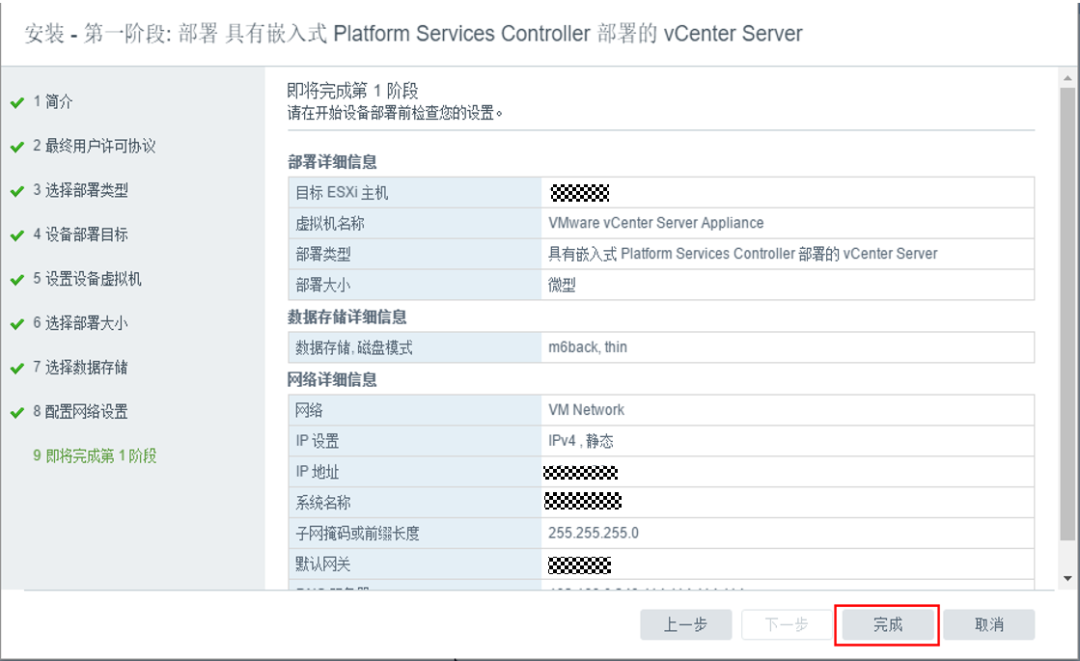

确认配置

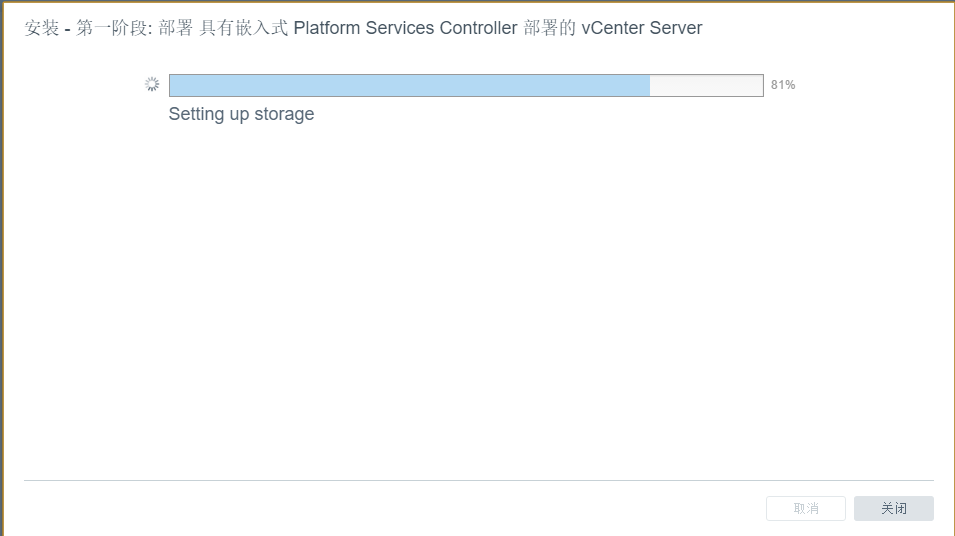

接下来会自动安装到esxi主机上

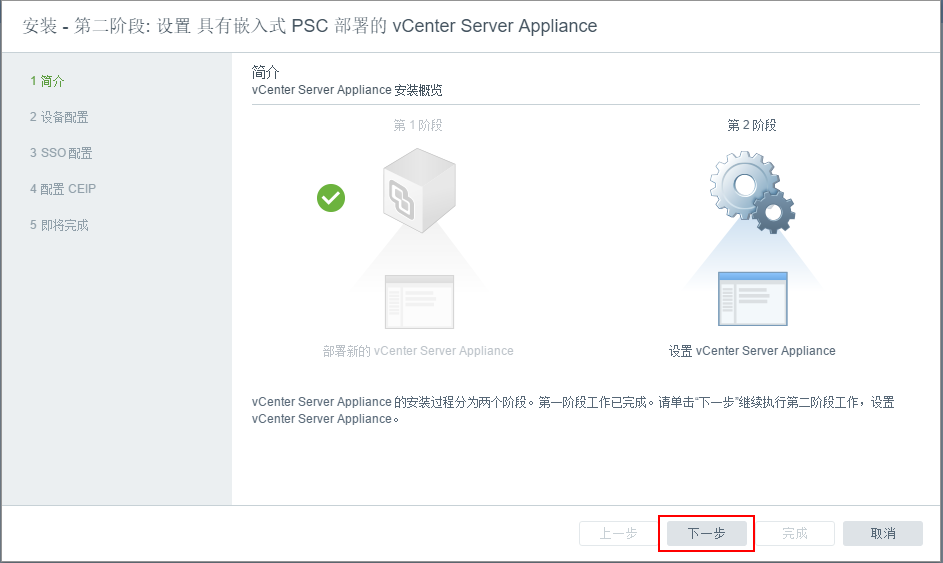

稍等片刻待进度条跑完，然后点 “继续”

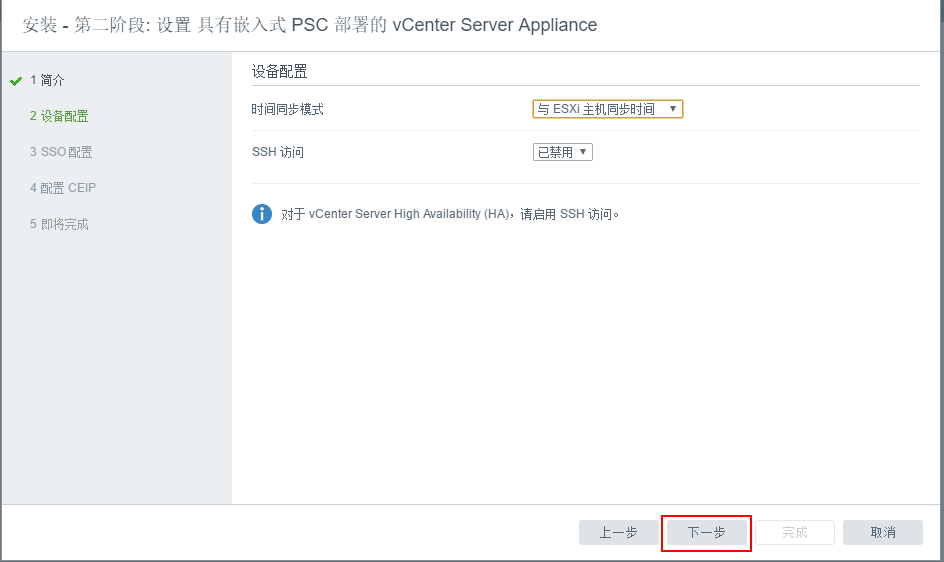

接下来配置NTP服务器，确保时间的同步对于环境而言非常重要。

如下方的提示如果配置VCSA HA模式的需要开启SSH访问。

配置域相关信息

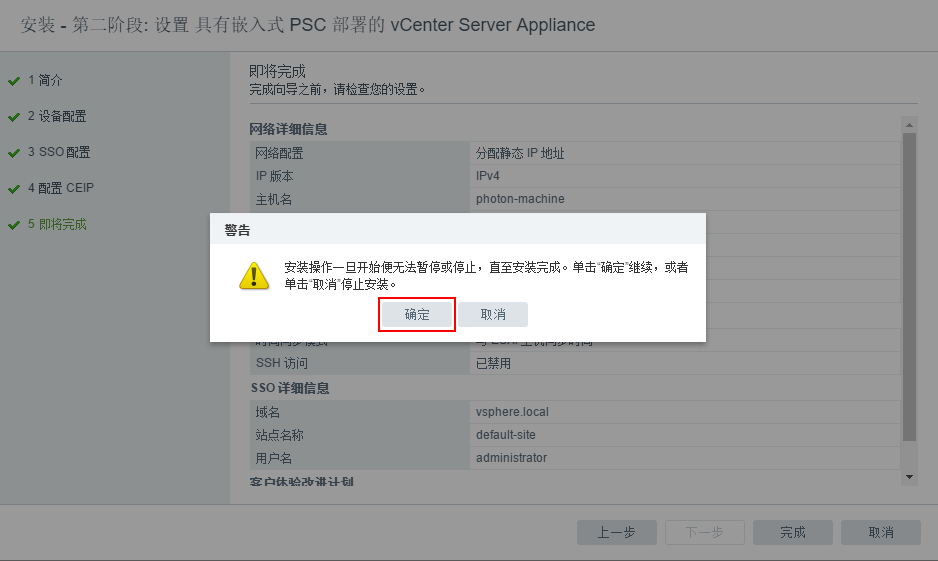

确认配置信息点击完成

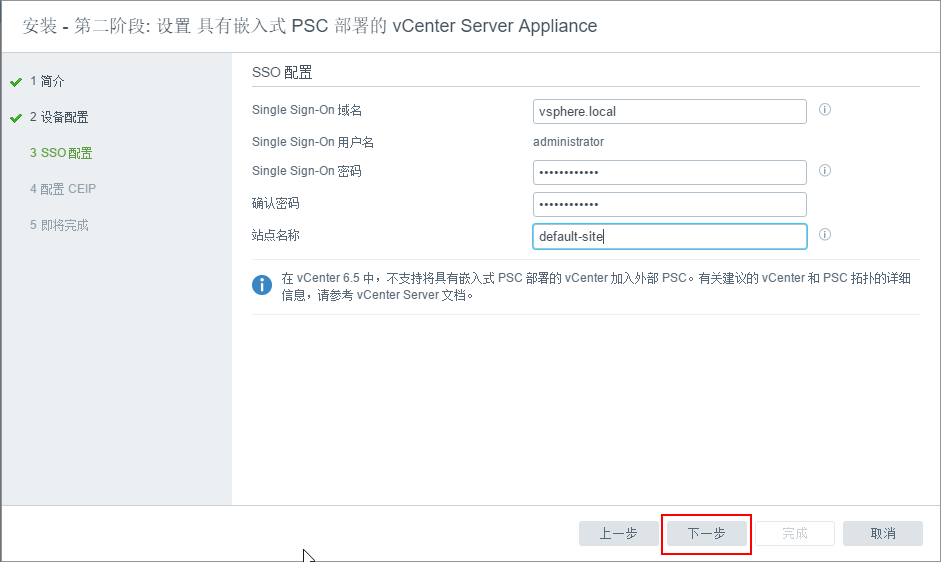

接下来根据设置进行SSO域的设置

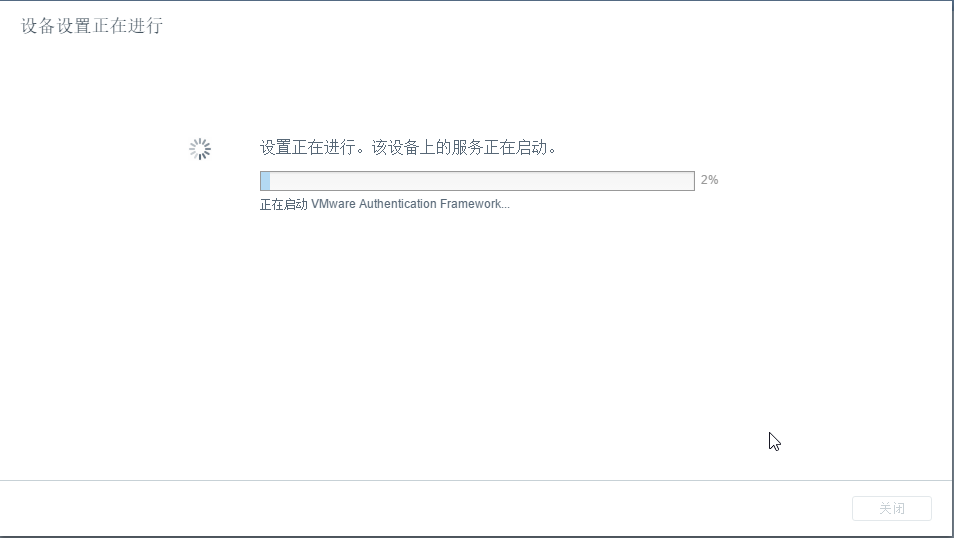

等待进度配置完成，点击“关闭”

5.1登录vCenter web界面

输入https://**.**.**.**(ipv4)/ui可以登录vSphere Client（HTML 5）-部分功能。

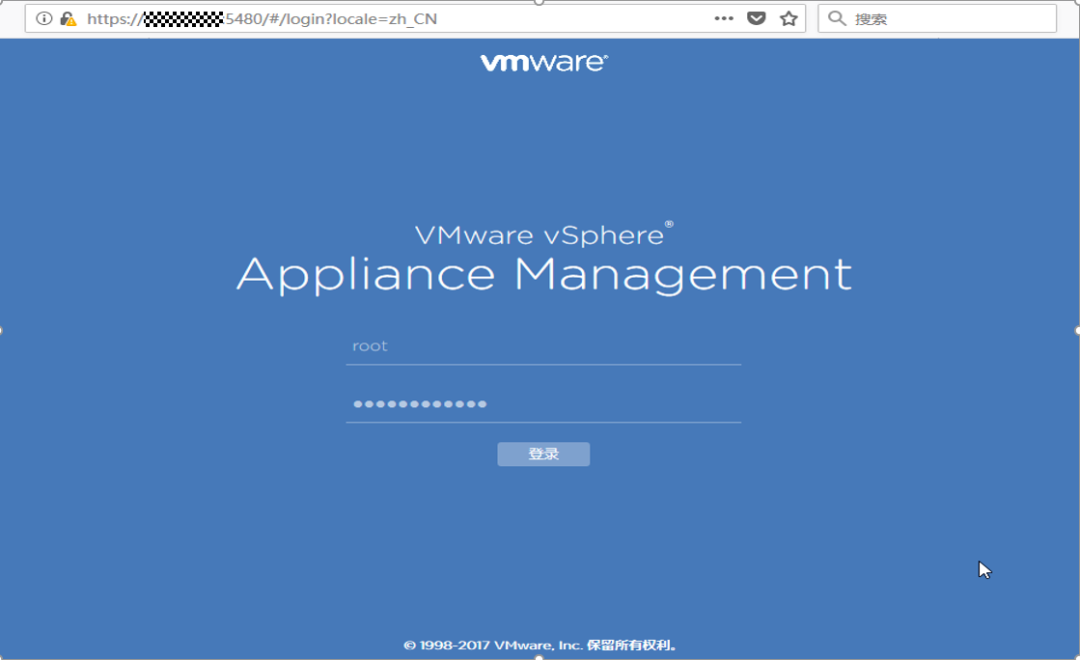

输https://**.**.**.**(ipv4):5480 可以进入后台维护模式，这里输入的是root用户和密码

6测试

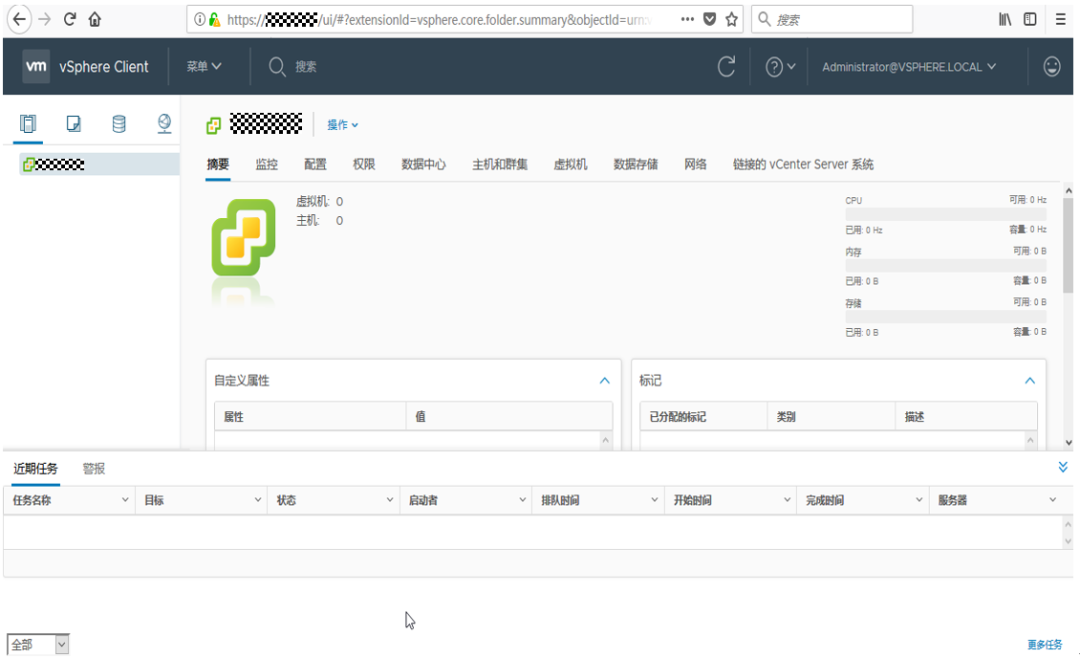

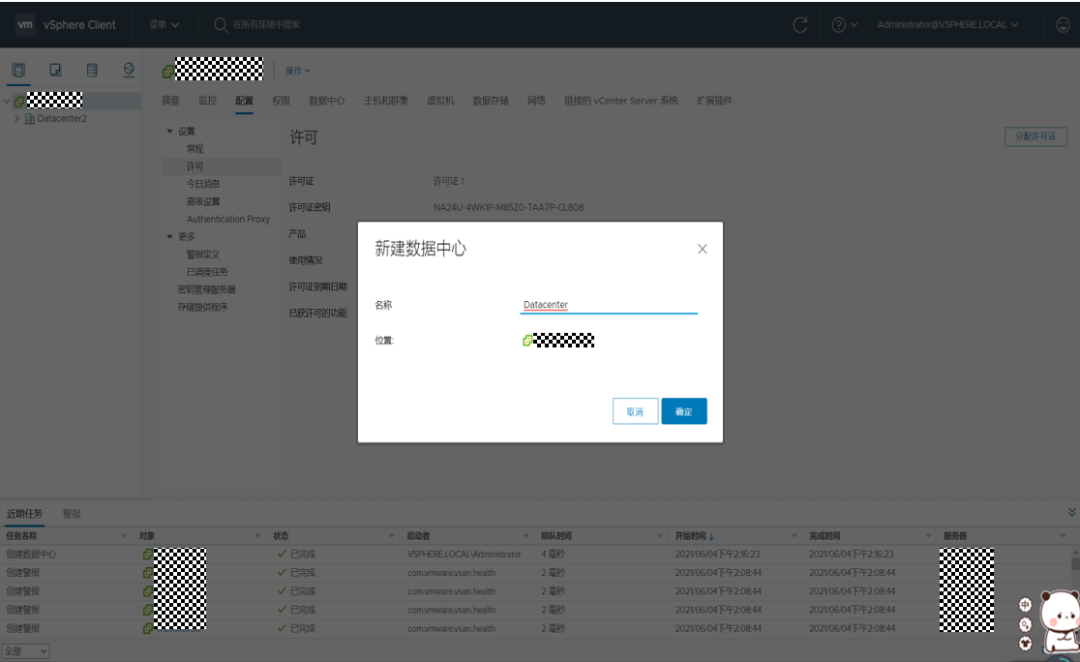

6.1创建数据中心

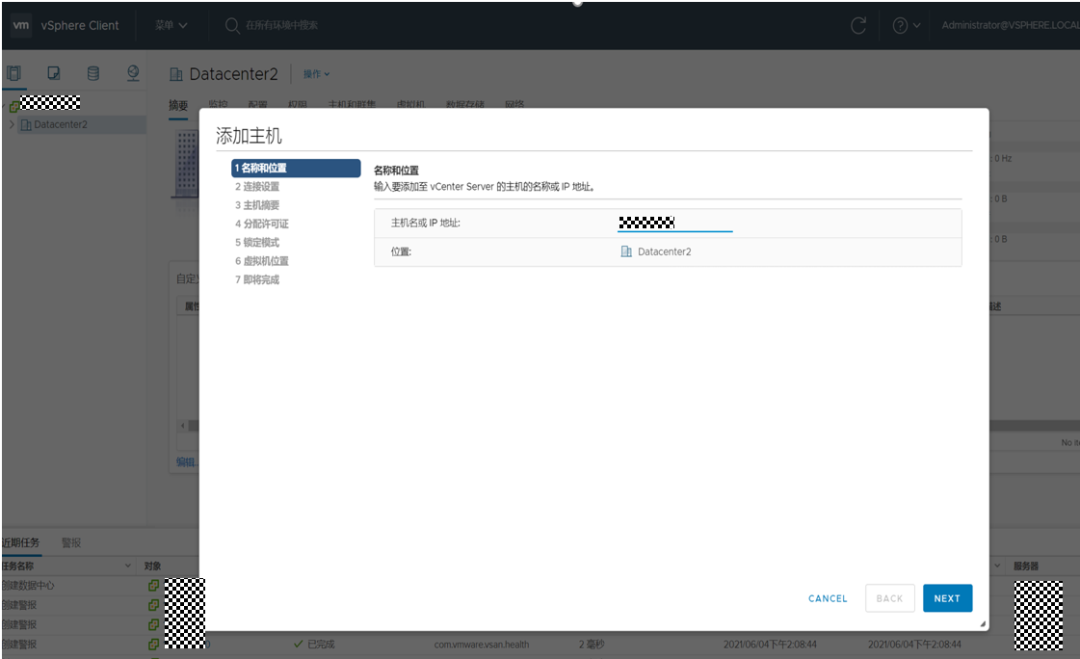

6.2添加“主机”

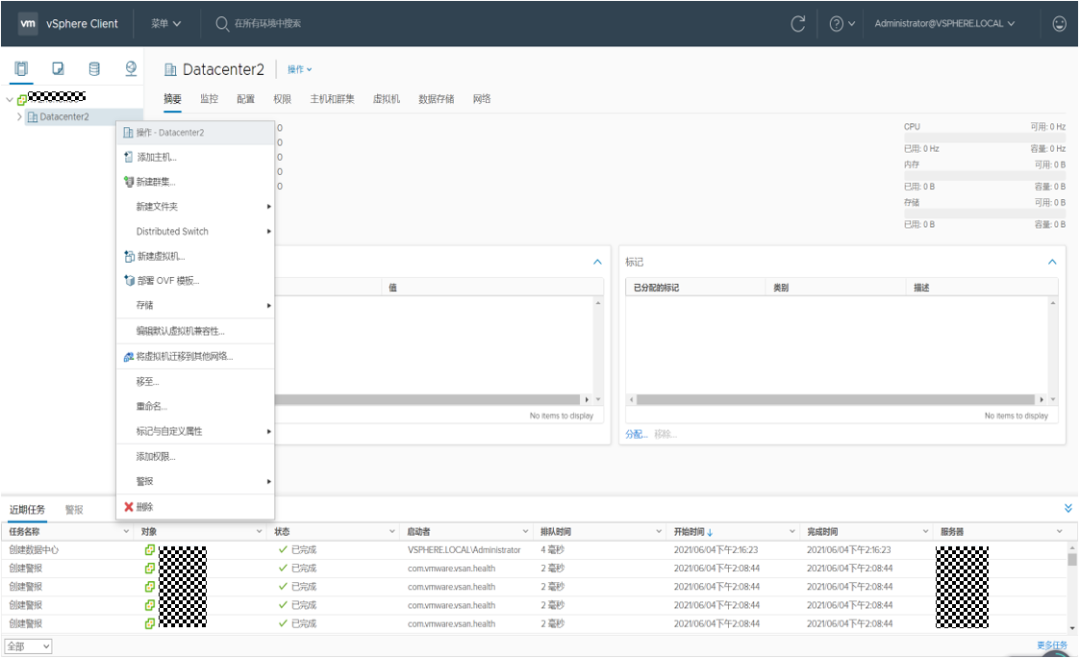

右键 数据中心“Datacenter”，点击“添加主机”

输入主机对应的IP

填入对应的主机密码，然后下一步，下一步，下一步，完成

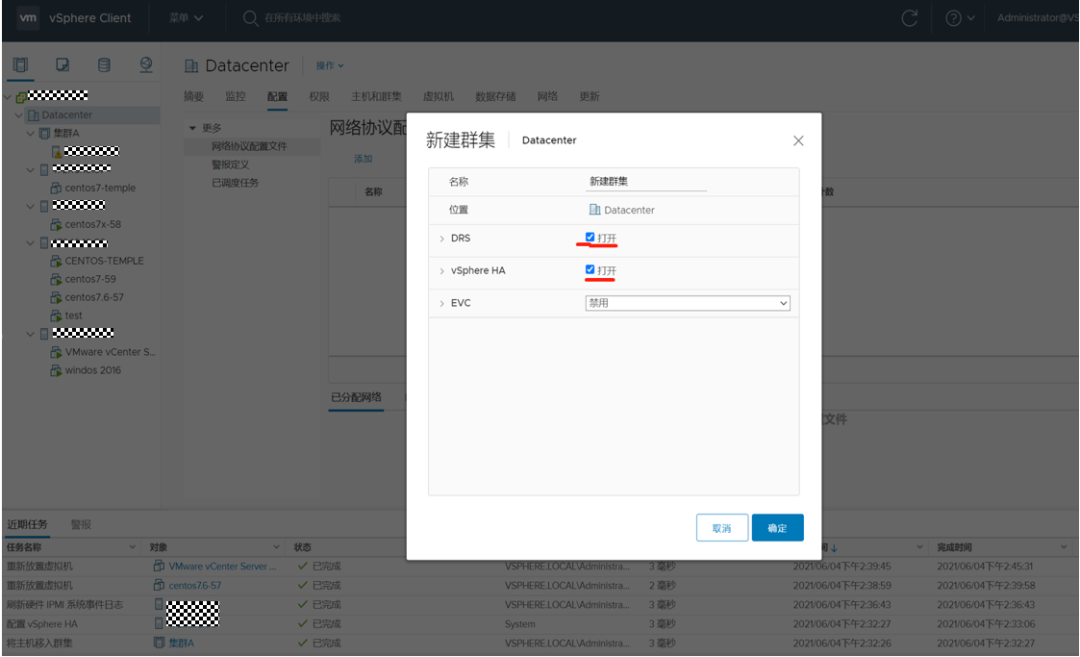

6.3新建“集群”

将所有主机加入集群，勾选HA和DES功能

添加主机到对应集群

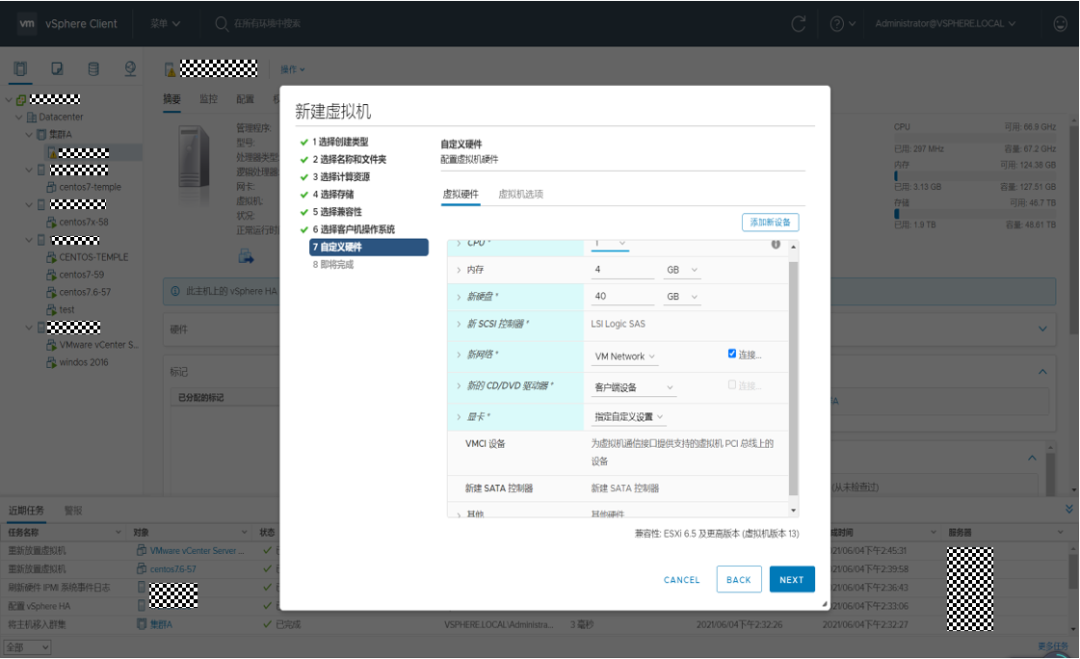

6.4创建“虚拟机”

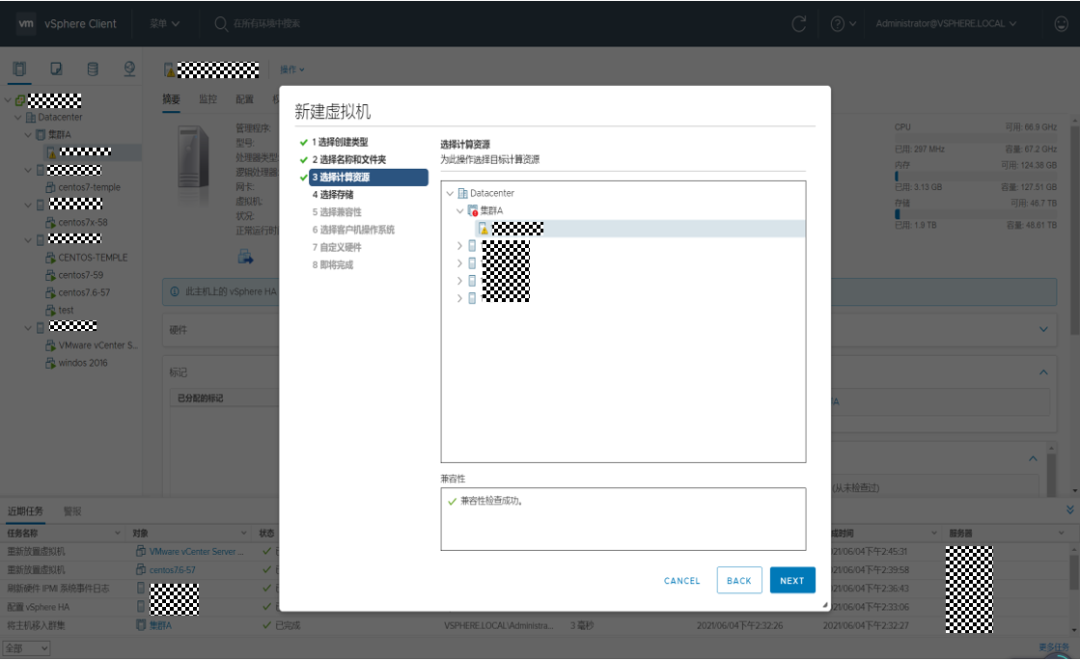

点击对应主机然后右键创建 虚拟机

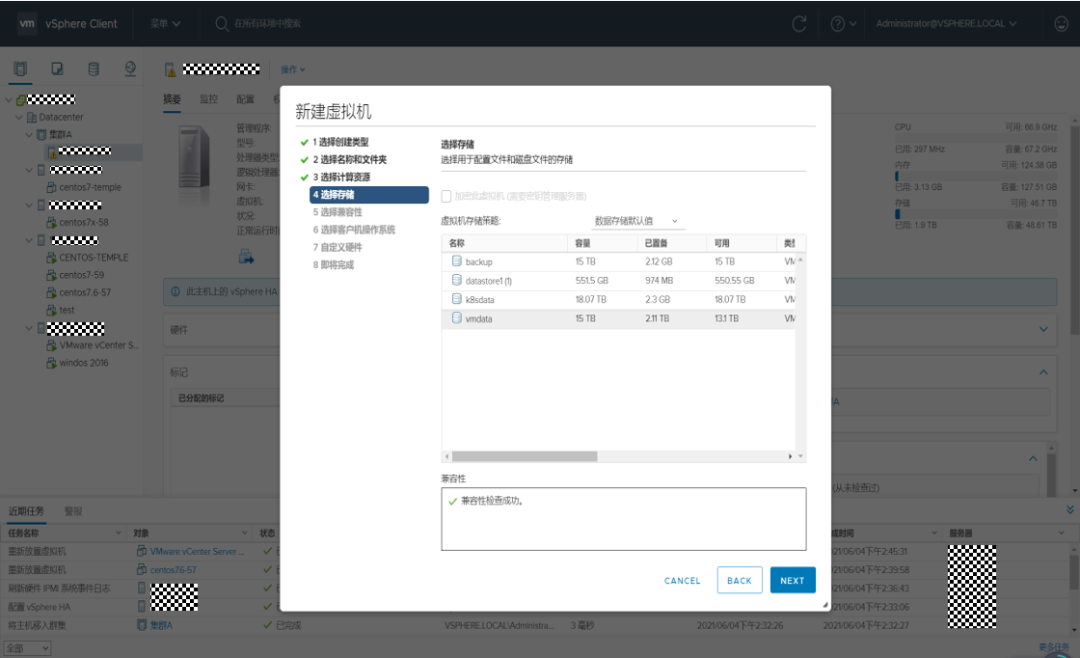

选择虚拟机对应的存储

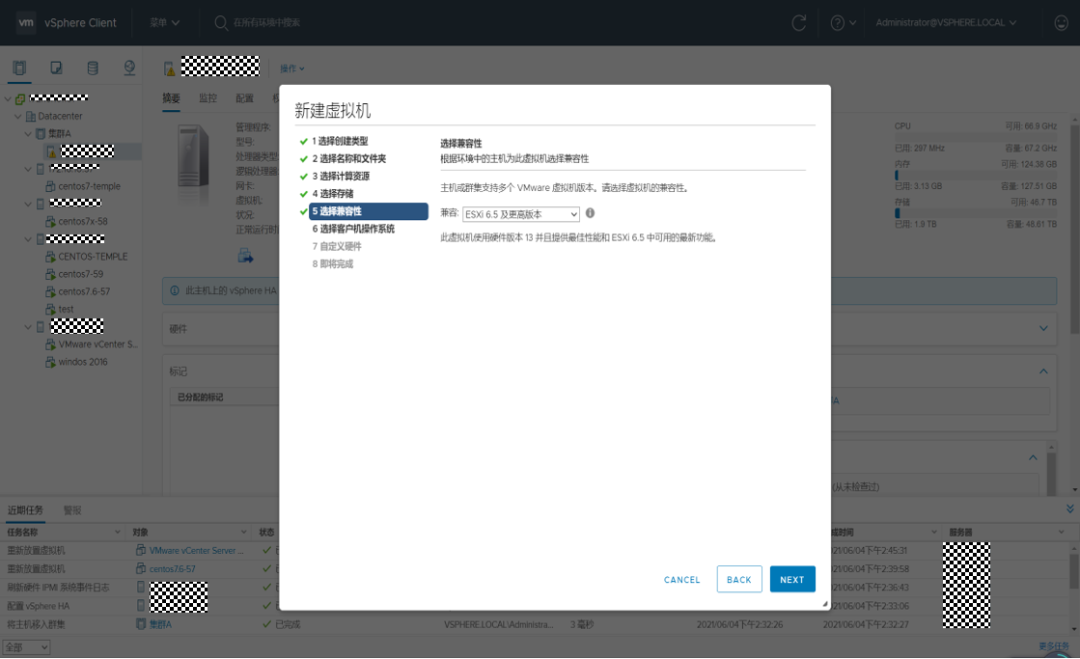

选择兼容性

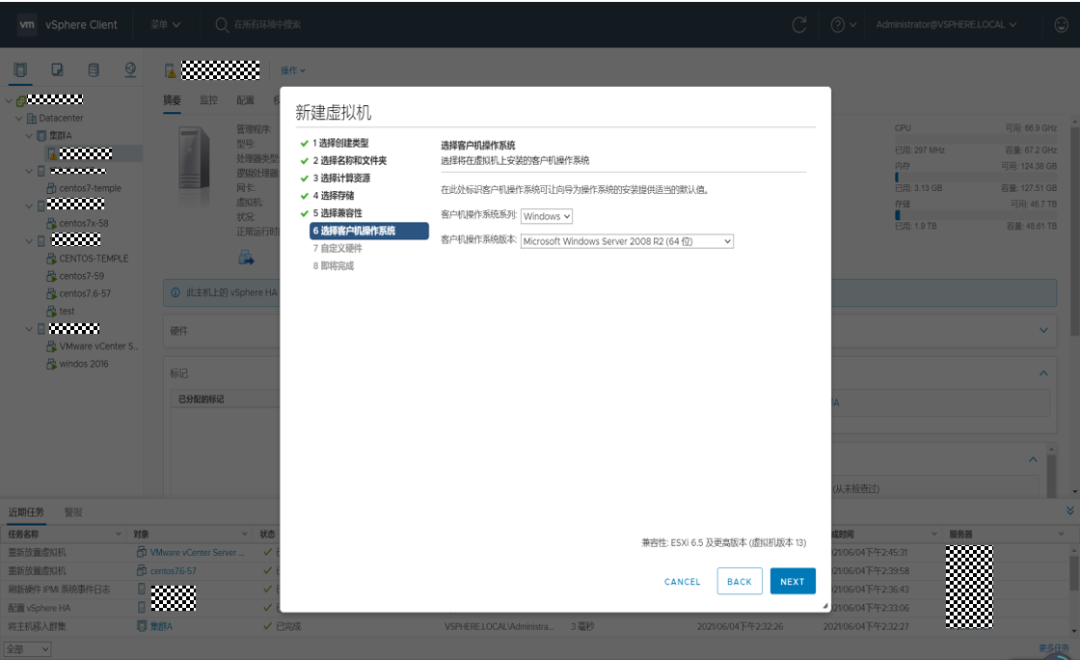

选择虚拟机操作系统

选择虚拟机的配置

然后下一步完成。

6.5迁移 虚拟机

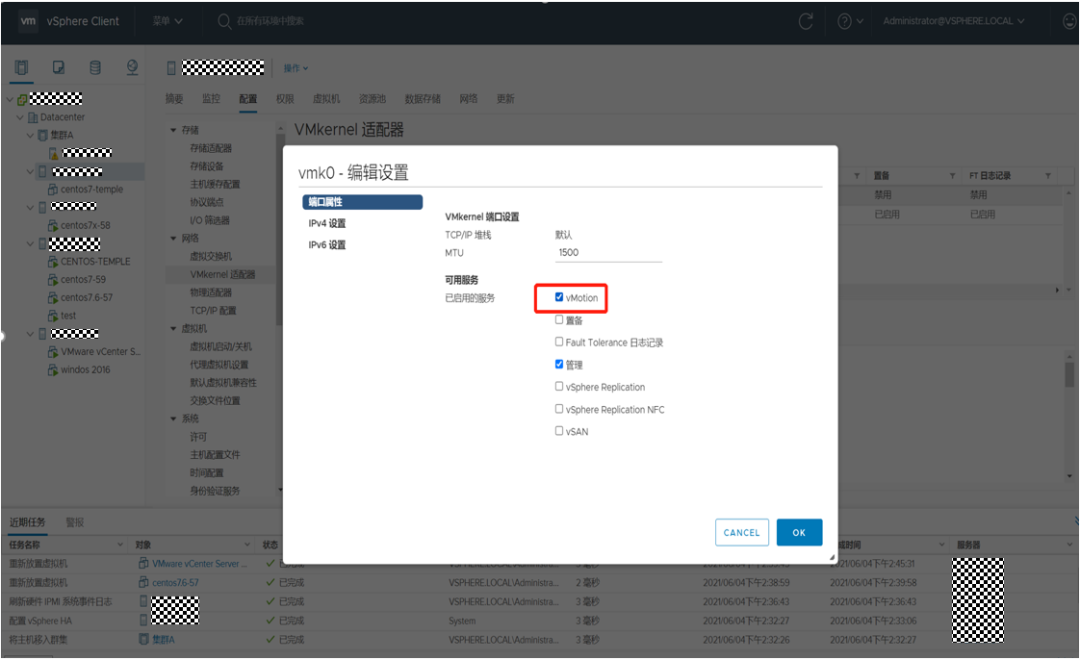

首先点击迁移相关的主机 打开vMotion功能

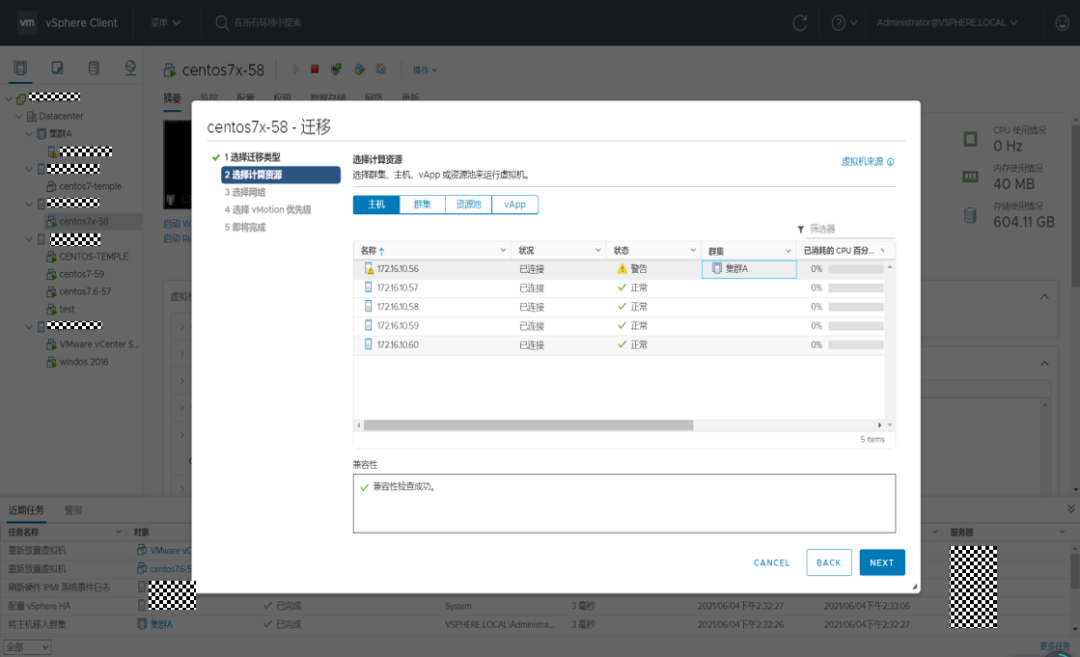

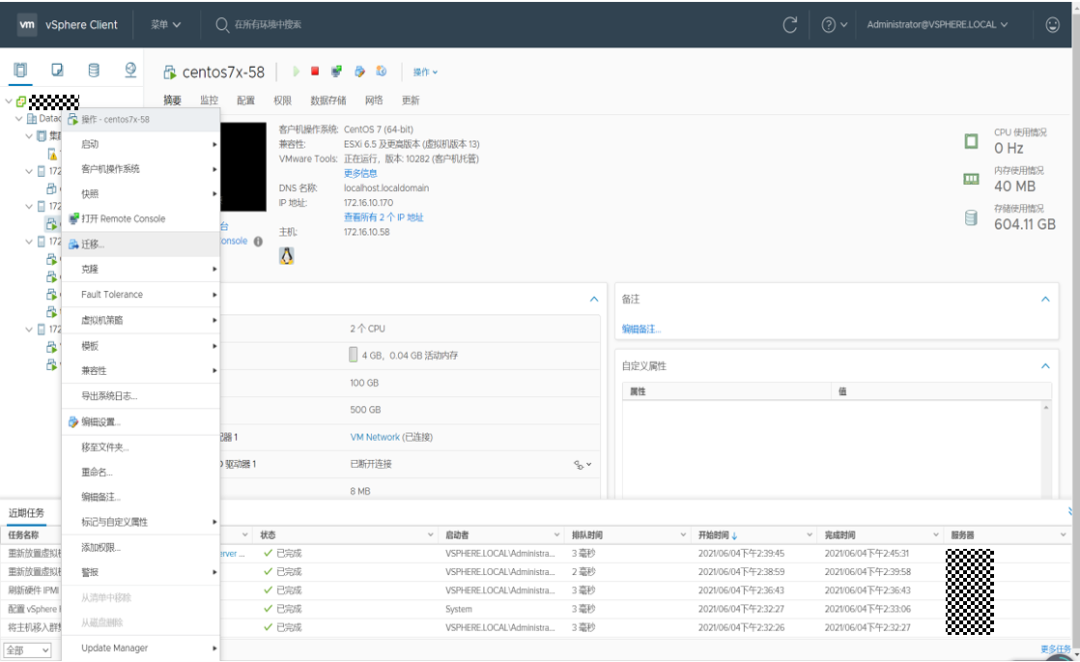

迁移虚拟机

选择需要迁移到目标主机

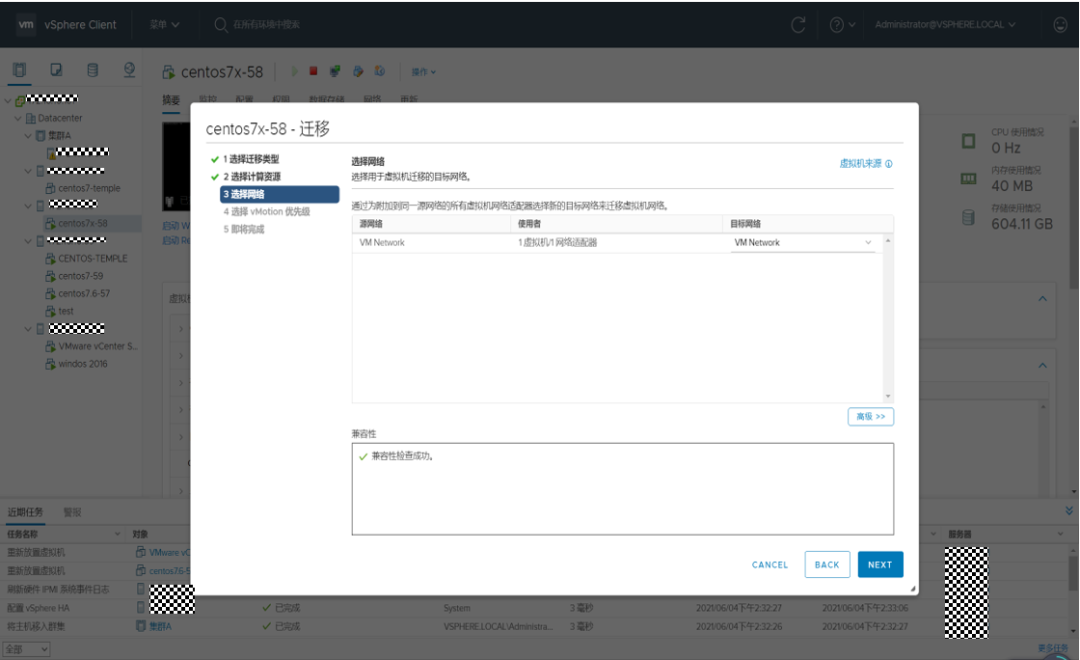

选择对应网卡

下一步完成，等待下面进度条读完则迁移完成

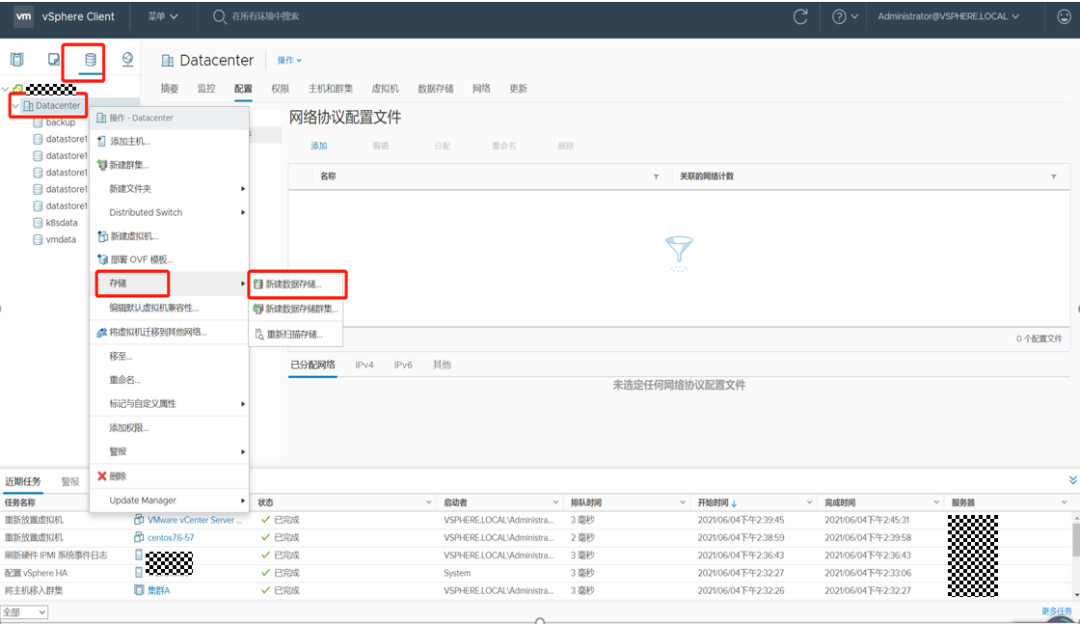

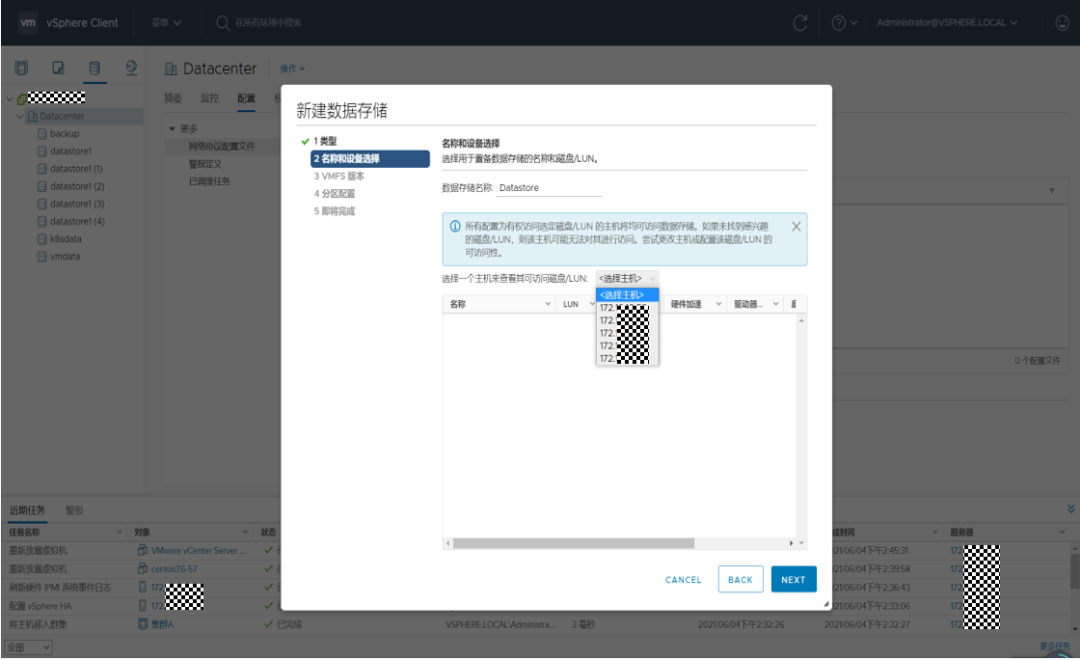

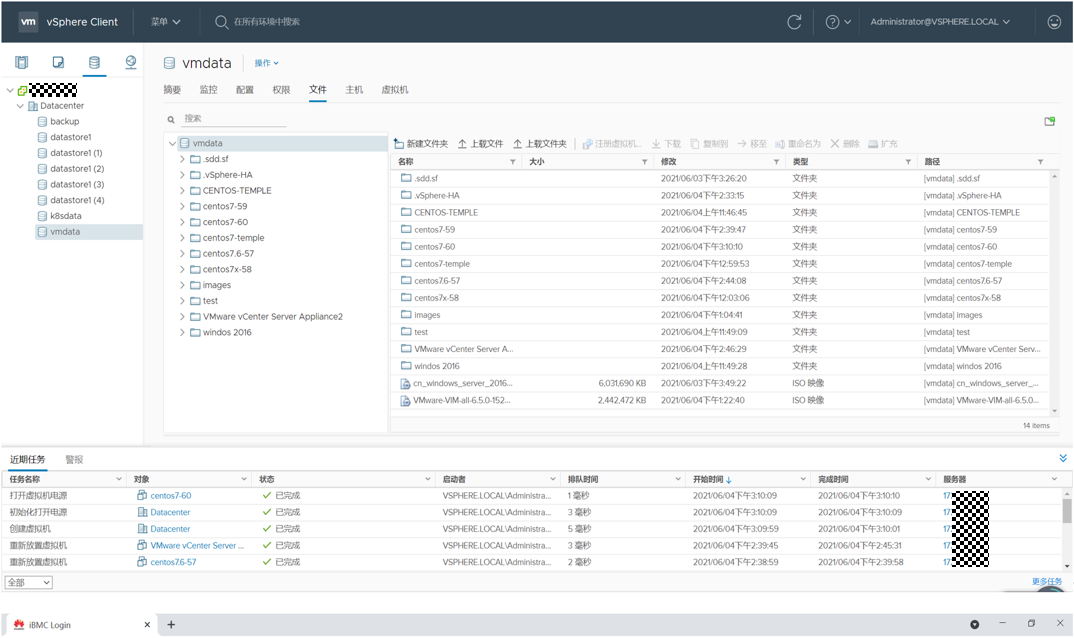

6.6添加“存储”

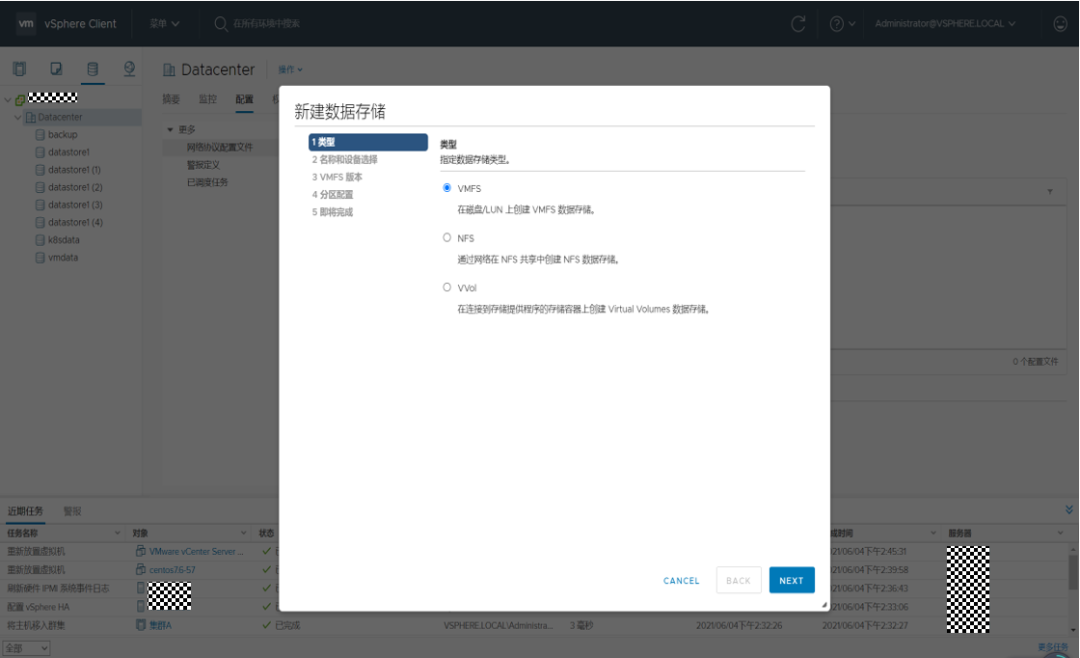

FC SAN或者IP SAN 块数据业务选择VMFS

输入存储名称选择需要使用的对应主机

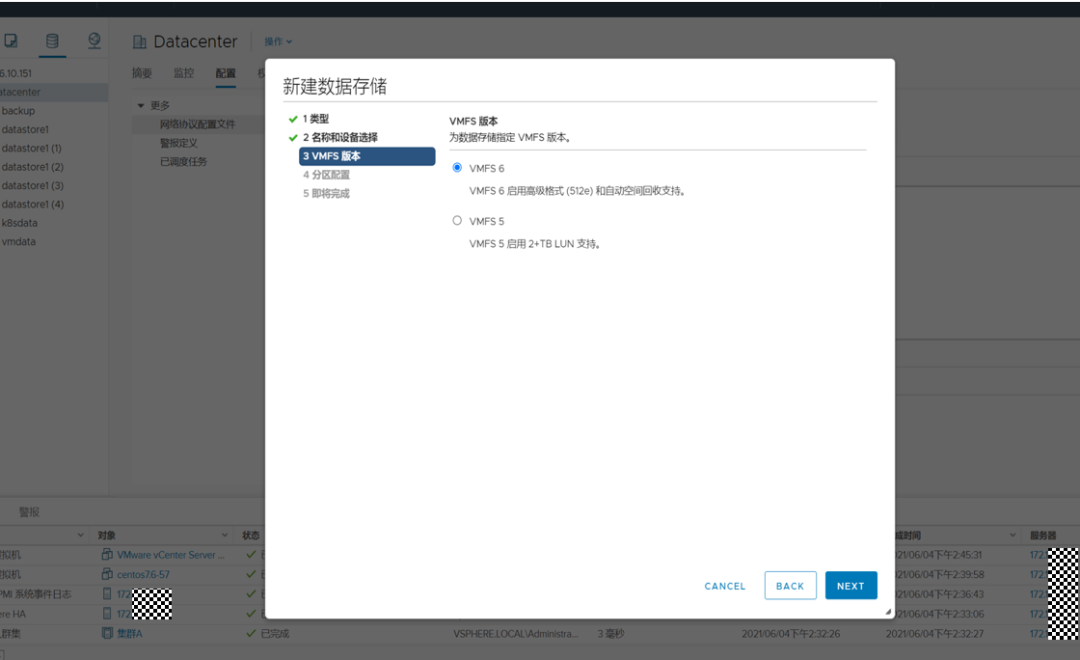

选择对应的格式

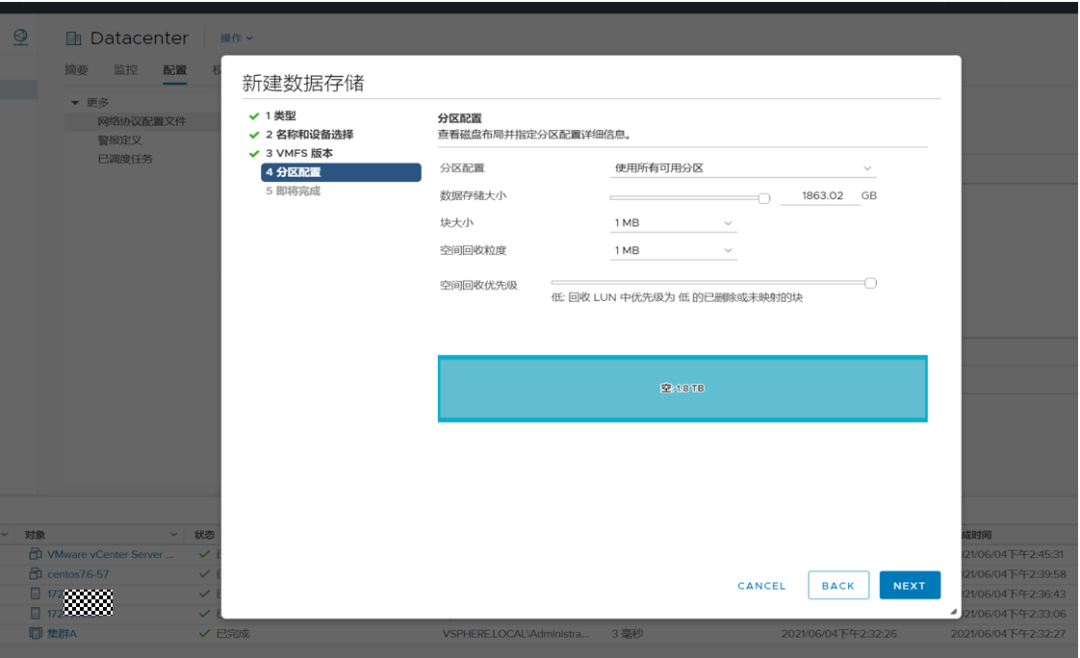

输入配置，如果映射全部，则直接默认配置下一步

然后完成，刷新扫描即可出现新映射的存储

7运维

7.1开关机（服务器及存储）

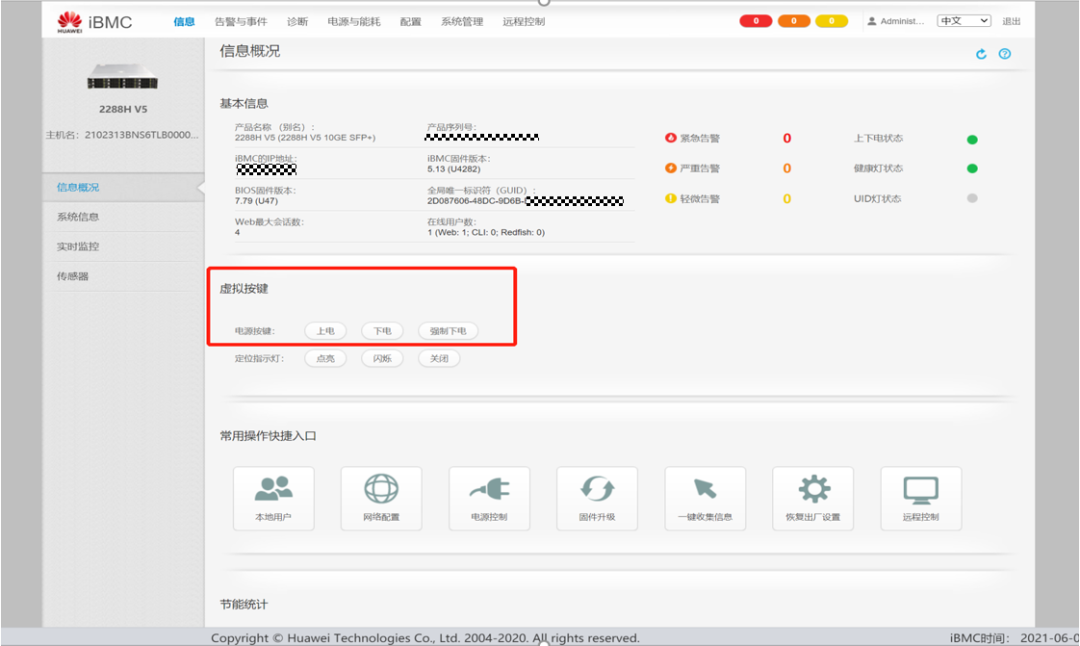

1.在管理页面中关机，服务器进入web页面后即可看到

存储登录web页面后，选择“

设置 >

设备下电”

2.强制关机

长按服务器和存储前面板的电源键直到绿灯变橙色即关机成功

3.登录系统里面关机

服务器进入KVM

7.2状态查看

重新上电开机后，稍等5-10分钟，然后进入服务器和存储管理界面查看是否能正常进入，查看告警是否有新增其他异常

7.3服务器日志信息

登录管理界面，导航栏中选择“维护诊断 > iBMC日志”
