前面的文章，写了在家庭组网里面，怎么用软路由（OpenWrt）实现将运营商的IPTV的组播转到局域网内的单播，实现不用运营商的盒子，在任何终端（电视、平板、手机）上通过上网的wif就能管看IPTV，具体过程见OpenWrt应用场景：IPTV融合介绍。

但是这个有个实现过程存在几个问题

运营商限制了组播的客户端数量。即同时少数播放客户端没问题，但是超过限制了，就不行了。
相比第一个，第二个问题其实弊端更明显，组播转单播不支持回看。一场经典的比赛，重要的新闻报道等，如果没来得及看实时的直播，那过后看回看其实就很有必要了。

这个问题，主要是回看有朋友留言问回看需要怎么配置。接下来就看下具体怎么实现IPTV回看吧。

基本原理介绍

IPTV融合的前提

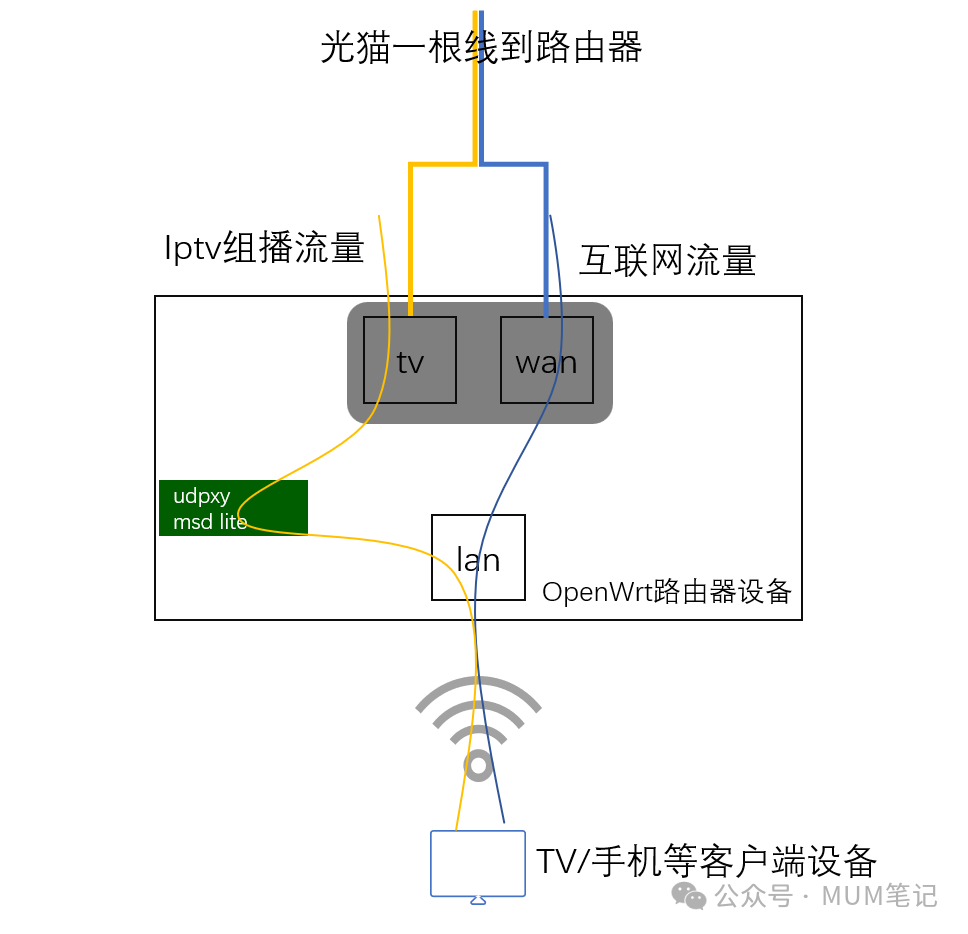

开始之前，回顾一下之前单线复用或者双线复用的简单示意图如上图所示

光猫一根线或者两个根线到路由器。如果是双线，那就基于双线（iptv和wan口各用一根），创建两个逻辑的接口，一个wan口一个tv口。如果是单线，那就用vlan隔离，然后同样的创建出两个接口
在tv口上，配置上iptv的鉴权信息（账号或者dhcp）
在路由器上安装udpxy或者msd lite
客户端通过抓包或者网上搜索，找到本地的组播地址源。
在客户端上安装DIYP或者Kodi，通过http://路由器地址:UDPXY端口/rtp/组播地址格式构建m3u或者txt格式的节目列表
在上图中，黄色线部分，在tv口以下都是单播的，出了tv口上线，才是组播的。

有了以上了解，再来看回看的配置。

IPTV回看准备

首先，回看是单播地址，那问题就很简单了，只要网络能通就行，先找下回看的地址是什么？

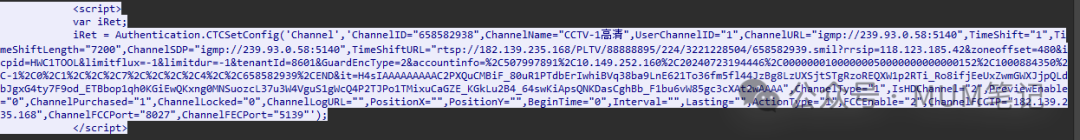

在之前的找鉴权抓包的过程中，也顺带抓了节目列表。比如成都电信，这个请求/EPG/jsp/getchannellistHWCTC.js下，就有所有的组播和回放的单播地址，比如这样：

其中ChannelURL就是直播的组播地址，TimeShiftURL就是回看的单播地址。这里看到非常长，其实后面是一些回放的参数，比如时间什么的，到.smil即可。

其实这个地址自己抓包麻烦的，网上找下吧。比如成都电信，可以参考老张的列表四川成都电信IPTV组播地址

另外就是需要找到EPG节目单。这个可以简单理解有了回看的网络url，那我只是支持回看，至于回看到以前什么时间段的，看什么节目，靠EPG节目单来控制的。这个部分很多公共的可以用，当时也可以自己建，git上很多自己建的方案。

回看网络打通方案

有了地址，就看如何打通网络。其实我们家里面机顶盒能观看回放的节目，说明iptv这条线除了正常的组播流量，回放的流量也是通的。我们只需要保证我手机、电视等客户端到这个回看的地址是通的就行。

之前再说v6的时候，我们说过，我们上网的流量路径都是这样的：

客户端—>路由器lan口—>路由器wan口—>上一级路由器lan口—>上一级路由器wan口....-—>服务端

比如我要访问微信，我从客户端出来，到到家里面的路由器的lan口，然后从wan口出去，到运营商的路由器，再到骨干网络，最终到微信服务端。我们在客户端上，是指定了默认路由，在家用路由器上也指定了默认路由，流量才能一步一步的出去。

比如我这里，路由器上地址情况：

root@openwrt:~# ip -4 a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    inet 192.168.1.101/24 brd 192.168.1.255 scope global eth0
       valid_lft forever preferred_lft forever
4: eth2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    inet 10.149.252.160/19 brd 10.149.255.255 scope global eth2
       valid_lft forever preferred_lft forever
5: br-lan: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    inet 192.168.5.1/24 brd 192.168.5.255 scope global br-lan
       valid_lft forever preferred_lft forever

这里eth0是WAN口，br-lan是路由器的LAN口。

客户端的路由情况

default via 192.168.5.1 dev ens18 proto dhcp src 192.168.5.198 metric 100

路由器上路由情况

default via 192.168.1.1 dev eth0 proto static

路由器lan口收到客户端的数据包，通过防火墙设置，然后wan口转发出去，这就是路由器能够上网的原理。

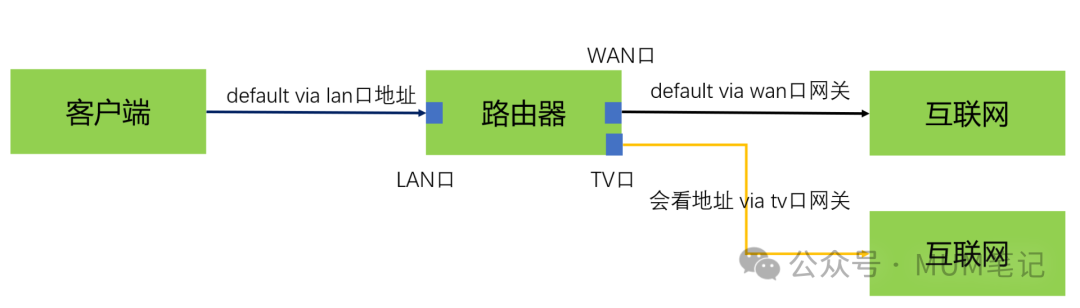

类比这里，那就简单了，我回看的地址，不在互联网的骨干网上，或者在骨干网上，但是某一级路由没有给我们放通，那我们就手动指定路由。这里的方法就是在OpenWrt上手动指定路由。路由的下一跳是TV口的网关（因为机顶盒能通回看地址，所以TV口也是能通的）

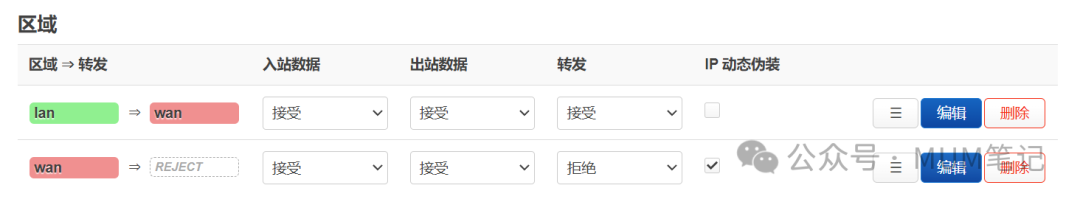

然后把TV口的防火墙区域指定到WAN口。这样就可以通过lan到wan口的转发了。

“其实防火墙区域指到LAN口也行，正常在lan区域转发

配置步骤

有了以上的基础，配置就简单了

OpenWrt配置

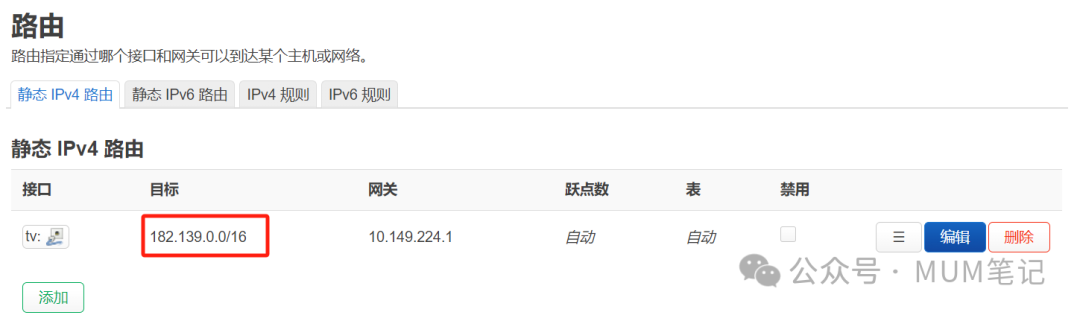

1.路由配置：网络--> 路由

路由这里，根据会看地址的范围来添加，有几个地址就添加几个，也可以像这里一样添加大段地址。

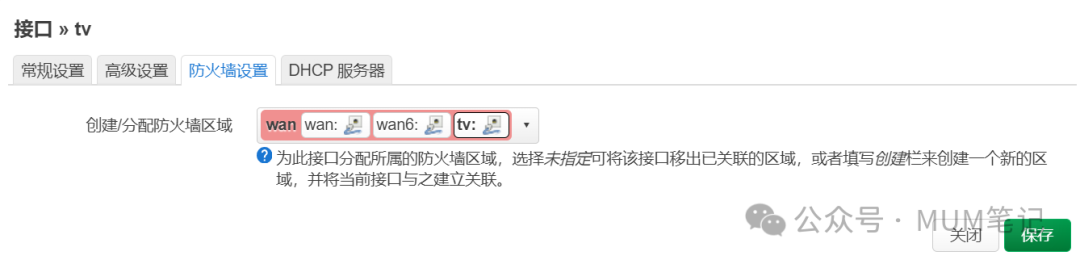

2.防火墙配置网络—> 接口—>TV口，编辑—> 防火墙设置

将TV口的防火墙区域指向WAN口

本地播放器配置

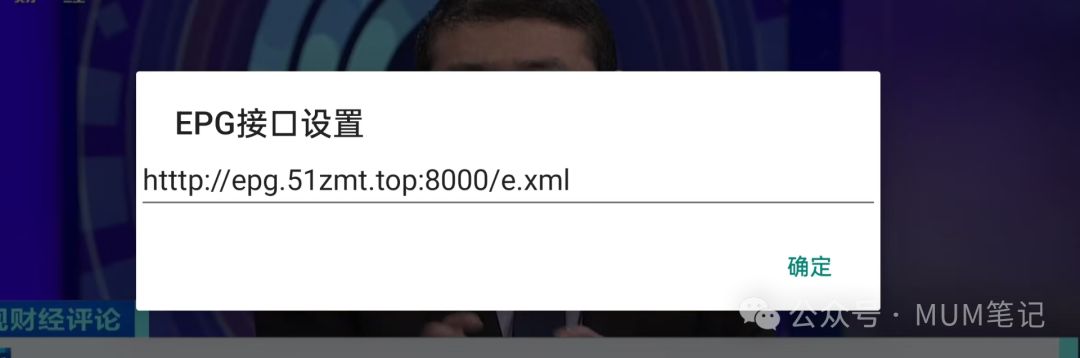

路由器配置完成之后，就可以在播放器上配置了。这里需要选择支持回看的播放器，这里选择DIYP。配置主要有两个地方，一个是节目列表，一个是EGP电子节目单。 DIYP需要是txt格式的节目列表，格式如下：

所有频道,#genre#,
CCTV-1高清,rtsp://182.139.235.40/PLTV/88888895/224/3221228504/658582939.smil
CCTV-2高清,rtsp://182.139.235.40/PLTV/88888896/224/3221227983/10000100000000060000000003751359_0.smil
CCTV-3高清,rtsp://182.139.235.40/PLTV/88888895/224/3221228508/666944883.smil
...

这里成都电信直接把老张的地址列表复制下来即可。将地址准备好之后，托管到路由器上即可。

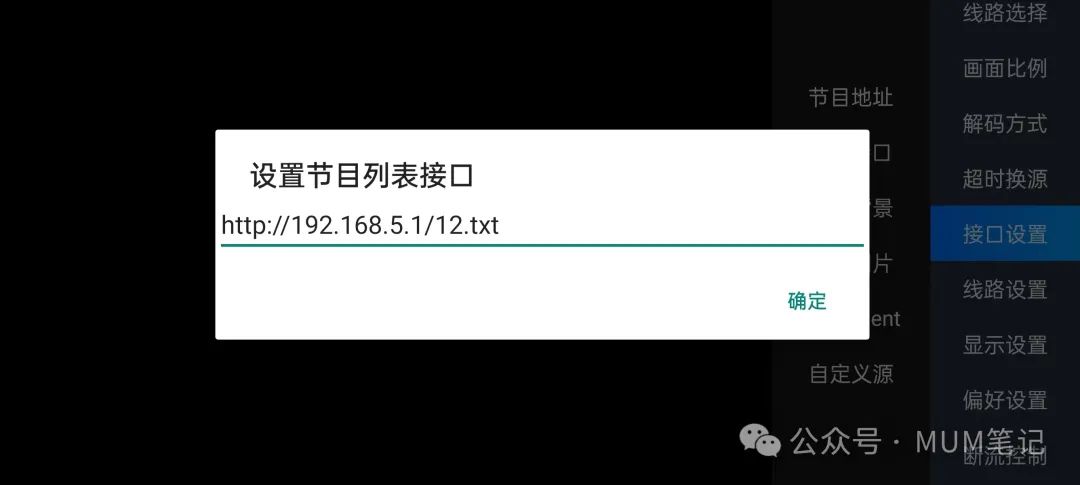

DIYP设置—>接口设置—>节目地址：
