ViG：图像分类领域前沿

Srlua

发布于 2024-12-23 08:13:56

4840

文章被收录于专栏：CSDN社区搬运CSDN社区搬运

图片分类任务方法概述

卷积神经网络（CNN）

发展背景： CNN的出现标志着深度学习在图像识别领域的重大突破。最早的CNN模型可以追溯到1998年的LeNet，而2012年的AlexNet模型在ImageNet竞赛中取得优异成绩，使得CNN成为图像分类任务的主流方法。

分类方法优点：

局部感知野：通过卷积操作，CNN能够捕捉图像的局部特征，减少参数数量。参数共享：卷积核在整张图像上共享，提高了模型的泛化能力。平移不变性： CNN具有平移不变性，能够识别图像中的物体，即使它们的位置发生变化。

视觉Transformer（ViT）

发展背景： ViT于2020年被提出，借鉴了自然语言处理领域的Transformer架构，将自注意力机制应用于图像分类任务。

分类方法优点：

自注意力机制：能够捕捉图像中的长距离依赖关系，提高分类准确性。可扩展性： Transformer结构易于扩展，适用于大规模数据集。并行计算：自注意力机制使得ViT能够更好地利用并行计算资源。

视觉图神经网络（ViG）

发展背景： ViG的提出是为了解决CNN和ViT在处理不规则和复杂目标时的局限性。ViG将图像视为图结构，通过图卷积操作进行特征提取和分类。

分类方法优点：

灵活的图结构： ViG采用图结构表示图像，能够更好地处理不规则形状的物体，提高对复杂场景的识别能力。图卷积操作：通过图卷积，ViG能够有效地聚合和更新节点信息，捕捉局部和全局特征。节点特征变换： FFN模块（多层感知器）用于节点特征变换，增强了模型的表达能力

ViG模型

图片切成patch

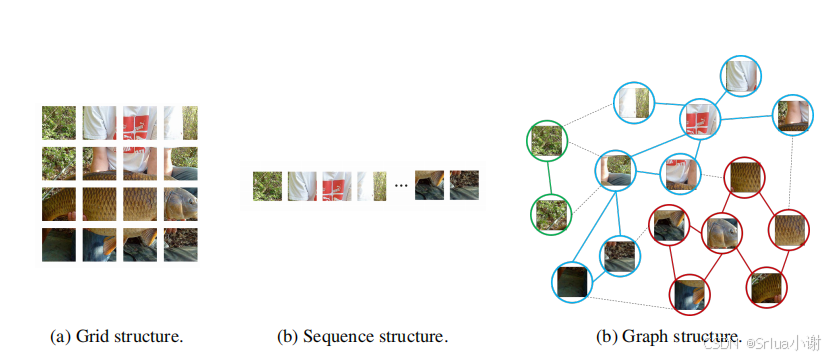

(a) Grid Structure 作用：像素级信息捕获：通过将图像切分成均匀分布的小块（Patch），每个Patch代表图像的一个局部区域。空间关系保持：保留了图像的空间布局信息，使得模型能够理解对象的位置和相对位置。重要性：经典方法的基础：这是许多传统计算机视觉算法的基本假设，包括早期的人工设计特征提取方法和现代的深度学习模型（如卷积神经网络CNN）。简单直观：易于理解和实施，是初学者入门的好选择。 (b) Sequence Structure 作用：序列化处理：将图像的Patch按某种顺序排列，形成一维序列。时间维度模拟：虽然实际处理的是静态图像，但通过序列化的方式，可以引入类似于自然语言处理（NLP）领域的时间维度概念。重要性： Transformer的应用：这种结构特别适合于基于Transformer架构的方法，如Vision Transformer（ViT）。ViT等模型通过自注意力机制对序列化的Patch进行处理，从而有效地捕捉全局上下文信息。灵活性提升：相比固定大小的卷积核，序列化处理允许模型关注任意距离的Patch之间的关系，提高了模型的灵活性和泛化能力。 © Graph Structure 作用：非结构化数据建模：将图像中的Patch视为图中的节点，允许模型处理更加复杂和灵活的数据结构。适应性强：能够更好地适应各种形状和尺寸的对象，尤其是对于那些不能很好地用网格或序列描述的情况。重要性：图神经网络优势：结合图神经网络（GNN）的优点，能够有效处理具有复杂拓扑结构的数据，如社交网络、分子结构等。创新性突破：在视觉任务中引入图结构是一种创新尝试，有望带来新的突破和进展，特别是在需要精细分析和理解场景的情况下。

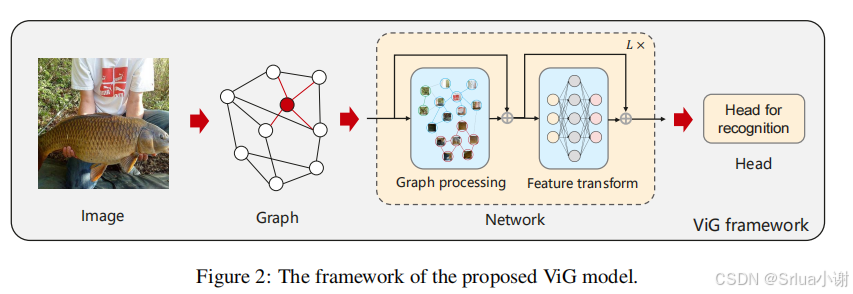

模型架构

图像输入

首先，从一张原始图像开始。在这个例子中，图像展示了一条鱼和一个人的部分身体。

图结构生成

接下来，将图像划分为若干个Patch，并将这些Patch作为图中的节点。每个节点代表图像的一部分，而边则表示这些部分之间的关联。红色圆圈内的节点可能表示图像的关键部分，比如鱼的身体或者人的衣服图案。

网络模块

然后，进入网络模块，该模块由两部分组成：图处理和特征变换。

图处理

在这一步骤中，模型会对图结构进行处理，以提取出各个Patch之间的关系和相互影响。这可以通过图卷积操作或其他类型的图神经网络技术完成。

特征变换

经过图处理之后，得到的特征会被送入特征变换模块。这里可能会涉及到一些标准的神经网络组件，如全连接层、激活函数等，目的是进一步提炼和转化所获得的信息。

多尺度处理

整个过程会重复多次（L次），每次都会产生一个新的特征图。这样做的好处是可以从不同的层次和角度来观察和理解图像内容，增强模型的表现力。

输出头

最后，所有经过多轮处理后的特征被整合起来，传递给输出头（Head for recognition）。这个输出头负责最终的识别任务，可能是分类、回归或者其他类型的问题。

ViG代码

PatchEmbedding

class Stem(nn.Module):
    def __init__(self, img_size=224, in_dim=3, out_dim=768, act='relu'):
        super().__init__()
        self.convs = nn.Sequential(
            nn.Conv2d(in_dim, out_dim//8, 3, stride=2, padding=1),
            nn.BatchNorm2d(out_dim//8),
            act_layer(act),
            nn.Conv2d(out_dim//8, out_dim//4, 3, stride=2, padding=1),
            nn.BatchNorm2d(out_dim//4),
            act_layer(act),
            nn.Conv2d(out_dim//4, out_dim//2, 3, stride=2, padding=1),
            nn.BatchNorm2d(out_dim//2),
            act_layer(act),
            nn.Conv2d(out_dim//2, out_dim, 3, stride=2, padding=1),
            nn.BatchNorm2d(out_dim),
            act_layer(act),
            nn.Conv2d(out_dim, out_dim, 3, stride=1, padding=1),
            nn.BatchNorm2d(out_dim),
        )

    def forward(self, x):
        x = self.convs(x)
        return x

模型主体架构设计

self.backbone = Seq(*[Seq(Grapher(channels, num_knn[i], 1, conv, act, norm,
                 bias, stochastic, epsilon, 1, drop_path=dpr[i]),
                 FFN(channels, channels * 4, act=act, drop_path=dpr[i])
) for i in range(self.n_blocks)])

核心代码

聚合特征

class MRConv2d(nn.Module):
    def __init__(self, in_channels, out_channels, act='relu', norm=None, bias=True):
        super(MRConv2d, self).__init__()
        self.nn = BasicConv([in_channels*2, out_channels], act, norm, bias)

    def forward(self, x, edge_index, y=None):
        print(x.shape, edge_index.shape)
        x_i = batched_index_select(x, edge_index[1])
        print(x_i.shape)
        if y is not None:
            x_j = batched_index_select(y, edge_index[0])
        else:
            x_j = batched_index_select(x, edge_index[0])
            print(x_j.shape)
        x_j, _ = torch.max(x_j - x_i, -1, keepdim=True)
        b, c, n, _ = x.shape
        x = torch.cat([x.unsqueeze(2), x_j.unsqueeze(2)], dim=2).reshape(b, 2 * c, n, _)
        print(x.shape)
        return self.nn(x)

演示效果

附件使用

安装相应依赖包

pip install -r requirements.txt

获取cifa10数据集

import torchvision
import torchvision.transforms as transforms

# transforms用于数据预处理
transform = transforms.Compose(
    [transforms.ToTensor(),
     transforms.Normalize((0.5, 0.5, 0.5), (0.5, 0.5, 0.5))])

# 下载并加载训练数据集
trainset = torchvision.datasets.CIFAR10(root='./data', train=True,
                                        download=True, transform=transform)
trainloader = torch.utils.data.DataLoader(trainset, batch_size=4,
                                          shuffle=True, num_workers=2)

# 下载并加载测试数据集
testset = torchvision.datasets.CIFAR10(root='./data', train=False,
                                       download=True, transform=transform)
testloader = torch.utils.data.DataLoader(testset, batch_size=4,
                                         shuffle=False, num_workers=2)

# CIFAR-10数据集中的类别
classes = ('plane', 'car', 'bird', 'cat', 'deer', 'dog', 'frog', 'horse', 'ship', 'truck')
