1.华为ensp——BGP基础配置

image-20240512140434110

使用直连接口IP地址来建立EBGP对等体关系

1、启动BGP协议

[r1]bgp 100   ----启动BGP协议，并且规定其AS号​

2、配置设备的RID数值

• 一般选择设备的loopback接口的IP地址

[r1-bgp]router-id 1.1.1.1

3、配置BGP对等体信息

• 含对等体的IP地址以及对等体所在的AS号

[r1-bgp]peer 12.0.0.2 as-number 200

image-20240512140434110

使用环回接口建立非直连的IBGP对等体关系

1、启动BGP协议

[r2]bgp 200

2、配置设备的RID数值

[r2-bgp]router-id 2.2.2.2​

3、配置BGP对等体信息

[r2-bgp]peer 3.3.3.3 as-number 200

4、修改对等体双方数据包中的源IP

• 使用环回接口建立EBGP对等体关系

[r2-bgp]peer 3.3.3.3 connect-interface LoopBack 0

image-20240512140434110

注意：

• 一般在EBGP对等体设备间，会使用多条链路进行连接，起到备份的作用，故可以使用环回接口来建立。
• 那么此时会产生TCP会话会正常建立，转而建立BGP会话的问题？
• 但是，对设备而言，此时的对端IP检查会发现是通过静态路由或IGP路由才可实现网络可达。
• 所以也就意味着此时需要通过多跳才能到达目的地，而数据包中的TTL=1，发现错误，故两端均会发送notification报文进行告警，并断开BGP和TCP会话

修改对等体双方的TTL数值

[r4-bgp]peer 5.5.5.5 ebgp-max-hop 2   ---修改TTL=2，如果不加参数，则修改为255

image-20240512140434110

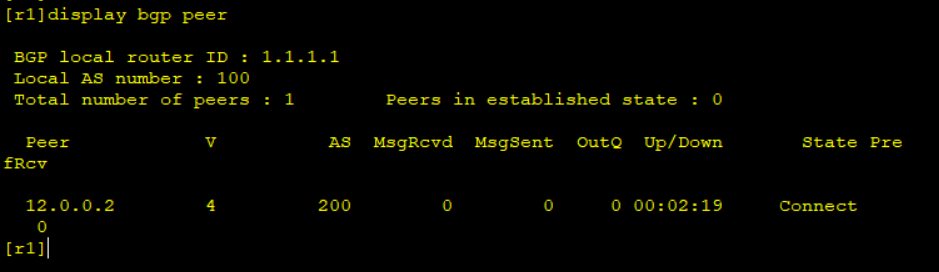

使用display bgp peer 命令查看BGP邻居表

补充一下信息字段

image-20240512141629049

• 手工建立邻居关系时，所指定的建邻的IP地址必须和收到的数据包中的源IP地址相同才可以正常建立邻居关系。否则，邻居关系将建立失败
• 所以得修改发送方数据包中的源IP地址

2.BGP的路由聚合

自动聚合

只能针对重发布的路由信息生效且不常用

华为设备默认关闭自动汇总功能

[r1-bgp]summary automatic   ----开启自动聚合功能

R3配置命令

ip route static 10.0.45.0 255.255.255.128 mull0
ip route-static 10.0.45.128 255.255.255.128null0
bgp 200
summary automatic
import-route static

• R3上配置两条静态路由，将静态路由通过import-route注入到BGP,并开启自动聚合，BGP将按照自然网段聚合路由
• 例如非自然网段A类地址10.1.1.1/24和10.2.1.1/24将聚合为自然网段A类地址10.0.0.0/8 ,并且BGP只向对等体通告聚合后的路由.
• 在R3上将会看到路由被聚合为10.0.0.0/8.

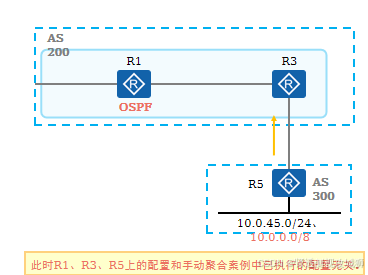

• R5上又注入了路由 10.0.0.0/8，并通告给了R3.

自动汇总

• 自动汇总仅支持将子网路由汇总到主类，而主类之间的路由信息无法进行汇总。
• 通过自动汇总功能，发布的聚合路由信息，该路由的下一跳在始发路由器显示为127.0.0.1。
• 主类之间的路由信息无法进行汇总： 是因为自动聚合是进行主类网段的聚合方式，会造成大范围的路由黑洞，为了防止因为路由黑洞所产生的环路问题，所以，BGP设备会自动产生一条指向Null接口的汇总路由信息，进行防环，该路由信息的来源为IBGP

手工聚合

配置示例

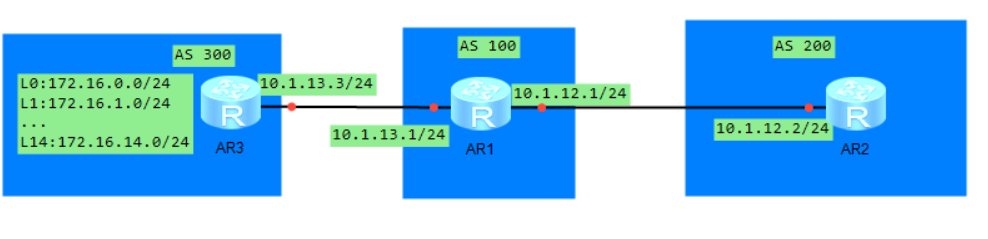

image-20240514191329645

[r3-bgp]aggregate 172.16.0.0 20  ---手工聚合

配置该命令后，设备之间的路由交互过程剖析如下

• 1、检测本地BGP路由表中是否有聚合路由的可用子网路由信息。
• 2、若有则在本地BGP路由表中发布一条指向空接口的防环路由信息。若无，则该命令无效。
• 3、将这条汇总路由发布到BGP当中。

image-20240514191329645

• BGP的手工聚合可以在非直连设备上进行，只要本地BGP路由表中存在这些明细路由信息，且明细路由信息可用且优，就可以进行路由聚合操作

例如：

[r1-bgp]aggregate 172.16.0.0 20 detail-suppressed   ---在发布汇总路由的前提下，抑制所有明细路由

需求：只发送聚合路由和172.16.1.0/24路由，其他路由信息被抑制。

补充suppress-policy参数

suppress-policy参数意味“抑制策略”，因为该参数所指定的route-policy中，被允许的路由信息会被抑制。

[r1-bgp]aggregate 172.16.0.0 20 detail-suppressed as-set

as-set --->该参数会让聚合路由继承明细路由的AS-path属性

1、抓流量

image-20240514191329645

[r1]ip ip-prefix aa deny 172.16.1.0 24
[r1]ip ip-prefix aa permit 172.16.0.0 20 greater-equal 24 less-equal 24

2、做策略

image-20240514191329645

[r1]route-policy aa permit node 10
[r1-route-policy]if-match ip-prefix aa

3、调用

image-20240514191329645

[r1-bgp]aggregate 172.16.0.0 20 suppress-policy aa

as-set属性详解

• 会继承所有明细路由信息的AS-Path属性值。
• 如果设备的明细路由来源比较杂乱，那么会将所有的明细路由属性均继承到聚合路由中。
• 但是这样会导致聚合路由的AS_Path属性过程，不利于进行路由优选。故聚合路由在继承多个明细路由属性时，会将多个属性使用{}括起来。

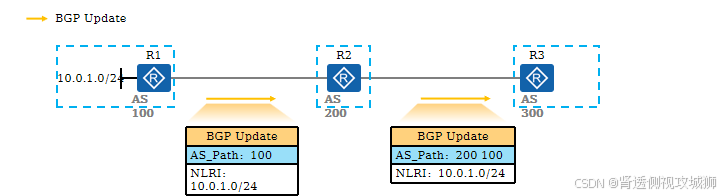

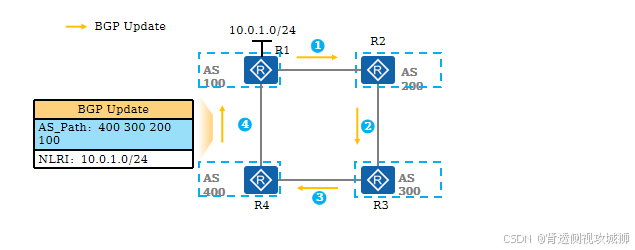

AS_Path属性有两个用途

1. 用于EBGP之间防环
2. 用于路由优选规则，其中该属性包含的内容越少，这条路由越优
3. 在聚合路由中，如果用于防环，则每一个数值都会读取。而如果用于选路，则会将{}中的内容当做是一个整体来看待。

基于AS_Path属性在华为ensp上配置示例：

image-20240514191329645

[r1-route-policy]apply local-preference 10
[r1-route-policy]apply cost 200
[r1-route-policy]apply preferred-value 20
[r1-route-policy]apply as-path 1 2 3 additive
​[r1-bgp]aggregate 172.16.0.0 20 detail-suppressed attribute-policy bb

需求：在某些场景中，我们可能希望汇总路由的产生，只以某条或某些特定的明细路由作为触发条件。

image-20240514191329645

例如：

• 只有172.16.1.0/24路由在本地可用且优时，才会通告汇总路由信息。

origin-policy参数补充

• origin-policy参数是设定某种明细路由与汇总路由的强关联性
• 在缺省情况下，所有的明细路由与聚合路由都是强关联的。
• 而设定后，在去添加某些参数效果时，也只会对强关联的明细路由产生影响，而其他明细路由不关注。

image-20240514191329645

[r1]ip ip-prefix cc permit 172.16.1.0 24

[r1]route-policy cc permit node 10
[r1-route-policy]if-match ip-prefix cc

[r1-bgp]aggregate 172.16.0.0 20 origin-policy cc  ----将172.16.1.0/24与172.16.0.0/20进行强关联。

• BGP的汇总路由在产生时，默认情况下会存在属性丢失的问题，所以BGP在设计时，专门为聚合路由添加了两个独立的路径属性。用来警示路由环路的问题。

查看BGP路由信息详情

image-20240514191329645

dis bgp routing-table 172.16.0.0 20

BGP路由字段信息补充：

Aggregator属性----聚合者

• 携带汇总路由的始发路由器所在的AS号以及RID
• 功能：用于标记聚合行为发生的位置

Atomic-aggregate

• 预警属性，不携带任何信息
• 只有这条路由信息的所有强关联的明细路由均被抑制时，才会携带
