定时器如何生成PWM信号

PWM（脉冲宽度调制）信号的本质是一个占空比可调的矩形波，它通常由定时器（Timer） 通过计数和比较匹配的方式生成。

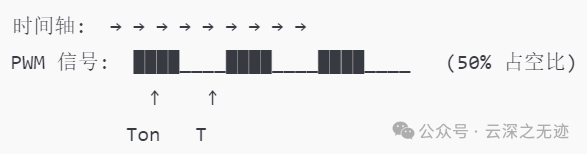

简单来讲就是，控制IO的高电平时间。

1. 如果 Ton = 50% × T，那么占空比为 50%。
2. 如果 Ton = 25% × T，那么占空比为 25%，输出功率减小。

详细的说说：

定时器内部有一个计数器（Counter），它根据一个固定的时钟源（Clock）递增或递减。

当计数器达到设定的周期值（ARR，自动重装寄存器）时，计数器会复位，并重新开始计数。

1. 时钟输入：定时器从系统时钟（如 72MHz）获取输入时钟。
2. 计数器：定时器会按照设定的分频值递增，直至达到 ARR 值。

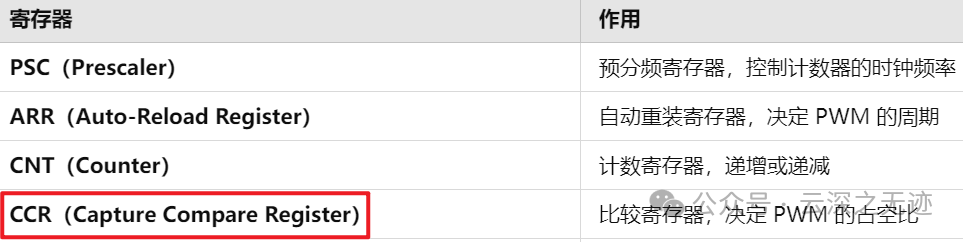

3. 比较寄存器（CCR）：设定 PWM 输出翻转的时间点。

PWM 模式到底是怎么搞的？

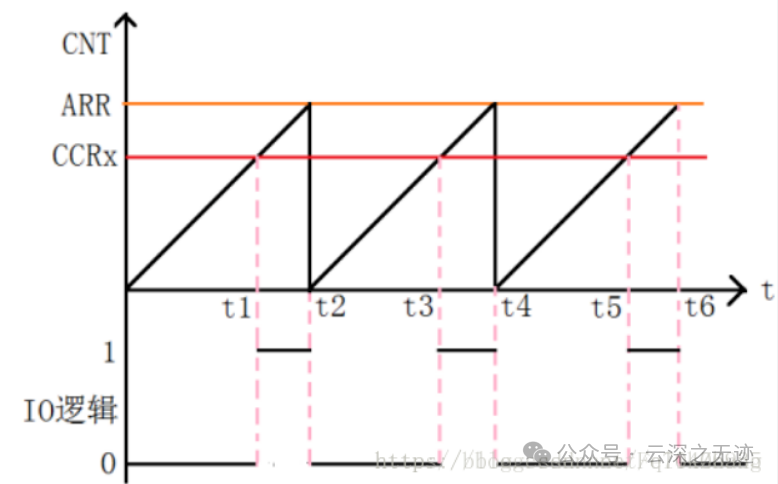

CCR的寄存器在这里，这个值越大，高电平的持续时间越短

定时器有一个比较寄存器（CCR），用来设定高电平持续时间（Ton）：

1. 计数器从 0 计数到 ARR（自动重装值）。
2. 当计数值小于 CCR 时，输出为高电平。
3. 当计数值大于 CCR 时，输出变为低电平。

定时器启动，开始计数。

计数器（CNT）从 0 递增到 ARR，然后复位，形成周期性循环。

比较寄存器（CCR）设定高电平时间：

1. CNT < CCR → 输出高电平。
2. CNT ≥ CCR → 输出低电平。 形成 PWM 波形。所以就改变CCR就改变了占空比。

非常的简单

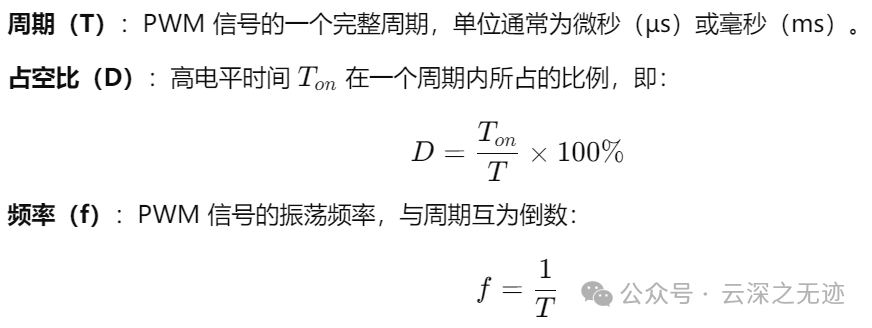

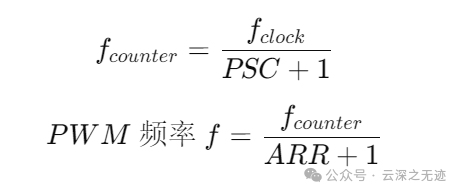

这就是PWM蕴含的公式

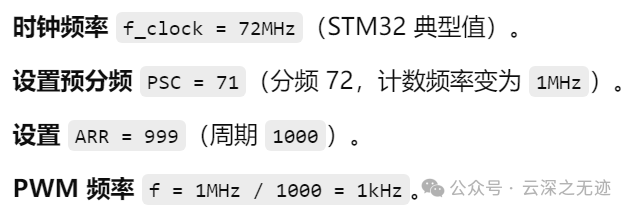

这个是具体计算和配置的时候考虑的问题
