SiliconMotion：多租户SSD的PerformaShape™算法

问题意识

数据中心资源原生支持多租户场景，随着容器化应用不断深入，如何保障租户的应用程序QoS不被其他程序干扰，是值得关注的问题。

多租户QoS的挑战在于SSD中不一致的租户行为。噪声倾向可能影响行为一致的其他租户的QoS。需要隔离，然而：

• 严格隔离（不共享任何内容）存在问题：

• • 难以实现，将设备中的资源物理分割/隔离成小的独立部分是一个挑战
• • 可能导致碎片化和浪费

• NVMe提供基于WWR（权重轮询仲裁）的提交队列仲裁机制，具有紧急优先级类别。但这是有限的：

• • 4级优先级/权重
• • 专注于提交队列级别，而不是具有性能参数（IOPS或吞吐量作为权重）的IO命令级别
• • 在支持多个PCIe端口和功能的NVMe子系统上，NVMe控制器之间没有仲裁机制

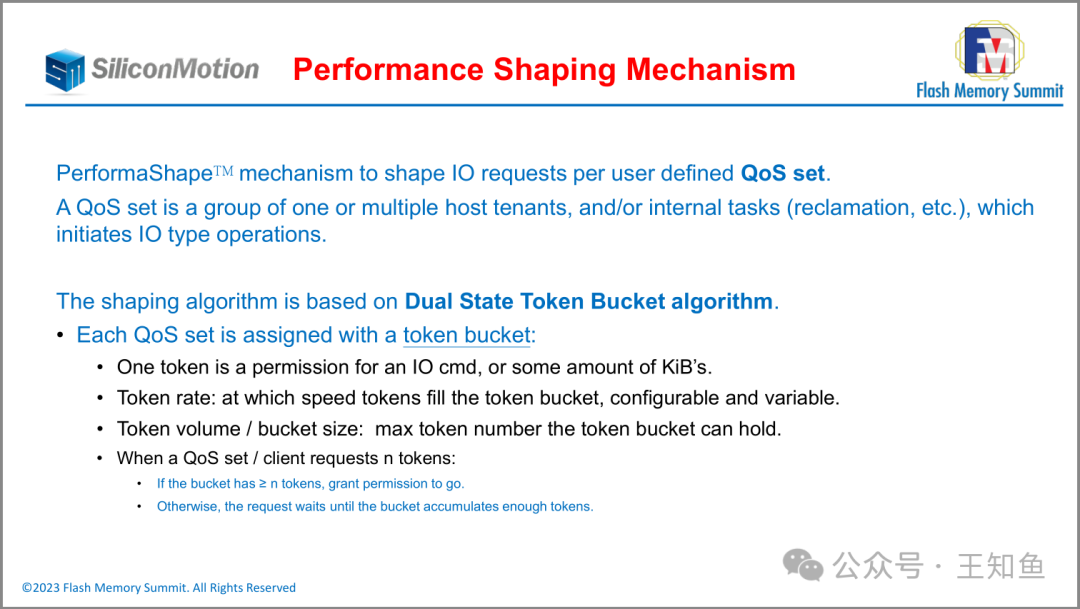

PerformaShape™机制 用于根据用户定义的QoS集合重构IO请求。QoS集合是一组一个或多个主机租户和/或内部任务（如回收等），它发起IO类型操作。

PerformaShape 算法基于双状态令牌桶算法。

• 每个QoS集合被分配一个令牌桶：

• 一个令牌是对IO命令或一定数量KiB的许可。

• 令牌率：令牌填充令牌桶的速度，可配置且可变。

• 令牌容量/桶大小：令牌桶可以容纳的最大令牌数。

• 当QoS集合/客户端请求n个令牌时：

• 如果桶中有≥n个令牌，则授予许可。

• 否则，请求等待直到桶中累积足够的令牌。

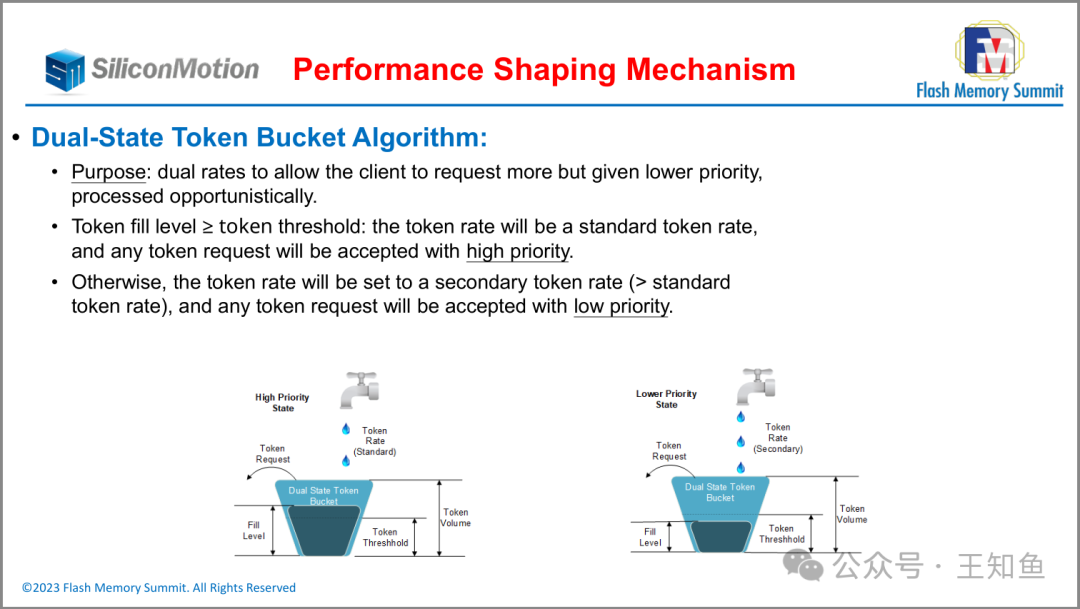

双状态令牌桶算法：

1. 1. 目的：双重速率允许客户端请求更多，但给予较低优先级，机会性处理。
2. 2. 令牌填充水平 ≥ 令牌阈值时：令牌速率将为标准令牌速率，任何令牌请求将被高优先级接受。
3. 3. 否则，令牌速率将设置为第二令牌速率（> 标准令牌速率），任何令牌请求将被低优先级接受。

图解释了SiliconMotion采用的性能重构机制，具体使用双状态令牌桶算法来管理和优化系统性能。该算法的核心思想是：

1. 1. 资源管理：通过令牌桶机制控制资源使用率，防止系统过载。
2. 2. 优先级分配：根据令牌桶的填充水平，动态分配请求的优先级。
3. 3. 灵活性：允许客户端在低优先级下发出更多请求，增加系统的吞吐量。
4. 4. 性能优化：在保证系统稳定性的同时，最大化资源利用率。
5. 5. 自适应调节：根据当前系统负载自动调整处理策略。

这种机制能够有效地平衡系统性能和资源利用，特别适用于需要处理大量并发请求的存储系统，如SSD控制器等。它能够在保证关键任务高优先级执行的同时，also为非关键任务提供处理机会，从而提高整体系统效率。

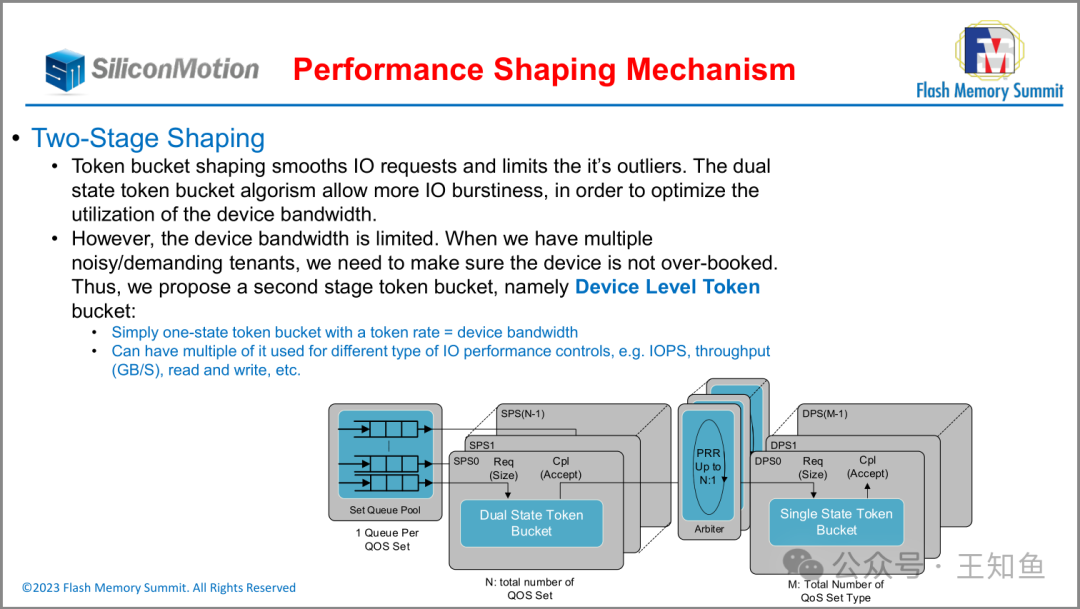

两阶段 Shaping：

• 令牌桶塑造平滑IO请求并限制其异常值。双状态令牌桶算法允许更多的IO突发性，以优化设备带宽的利用率。

• 然而，设备带宽是有限的。当我们有多个嘈杂/高需求的租户时，我们需要确保设备不会被过度预订。因此，我们提出第二阶段令牌桶，即设备级令牌桶：

• • 简单的单状态令牌桶，令牌速率等于设备带宽
• • 可以用于不同类型的IO性能控制，如IOPS、吞吐量(GB/S)、读写等

图中SPS和DPS是Performance Shaping Mechanism中的关键组件，它们代表了两阶段整形机制的不同部分：

SPS (Set Per Service) 指的是每个服务集合或每个QoS (Quality of Service) 集合的设置。这是第一阶段的令牌桶机制，用于平滑IO请求并限制异常值。

DPS (Device Per Service) 则指设备级别的服务设置。这是第二阶段的令牌桶机制，即图中提到的Device Level Token bucket。

这两个组件共同构成了两阶段整形机制：

1. 1. SPS实现了双状态令牌桶算法，允许更多的IO突发性，以优化设备带宽利用率。
2. 2. DPS实现了单状态令牌桶，其令牌率等于设备带宽。它用于确保在有多个高需求租户时，设备不会被过度预订。

这种两阶段方法允许在优化单个服务性能的同时，还能在设备级别进行整体控制，从而实现更精细和高效的性能优化。这对于管理多租户环境下的存储资源分配和性能保证至关重要。

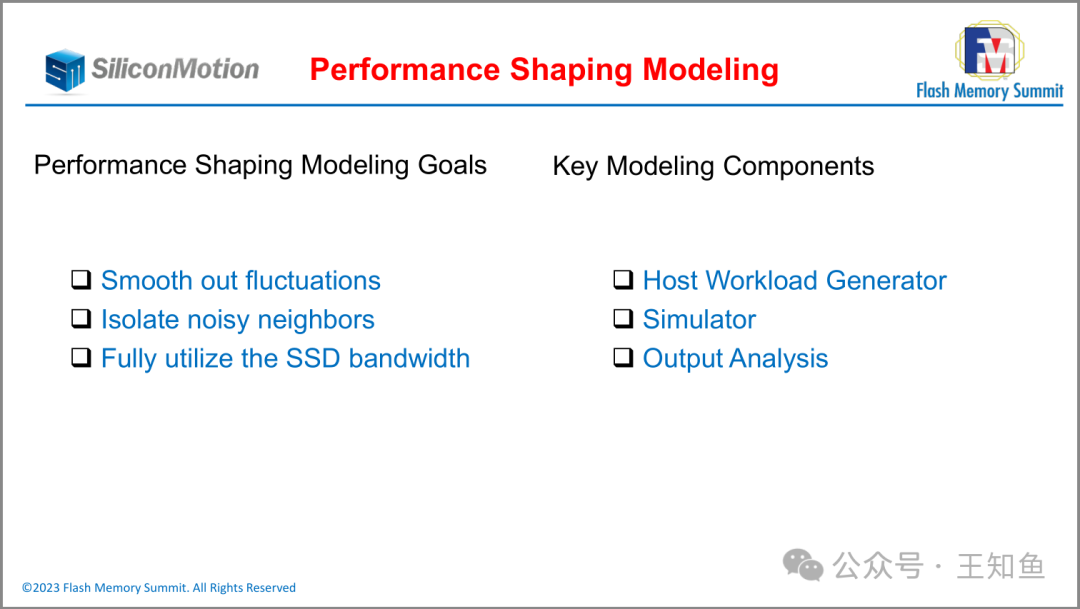

Performance Shaping 模拟测试

目标：

• • 平滑波动
• • 隔离噪声邻居
• • 充分利用SSD带宽

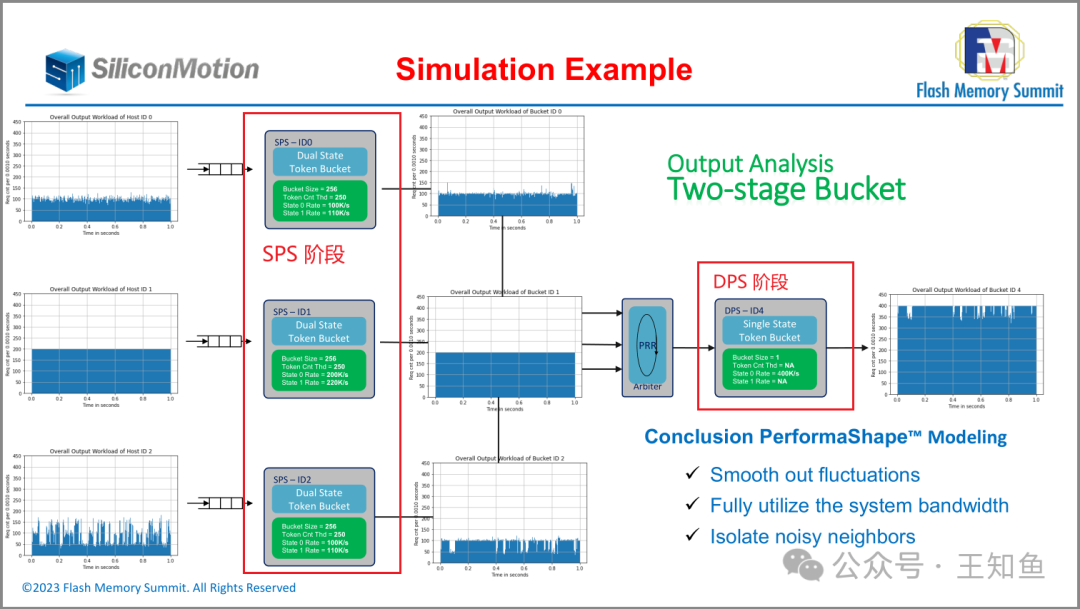

左图显示业务系统对存储IO的请求有明显的波动（Noisy neighbor），出现3个台阶：50K、100K、和150K；右图的业务系统IO请求相对比较平稳（Good neighbor），恒定在100K左右。

通过两阶段-令牌桶机制协调多应用系统的IO。

在SPS阶段，通过State Rate 将业务IO平滑；在DSP阶段聚合多个业务系统的IO。

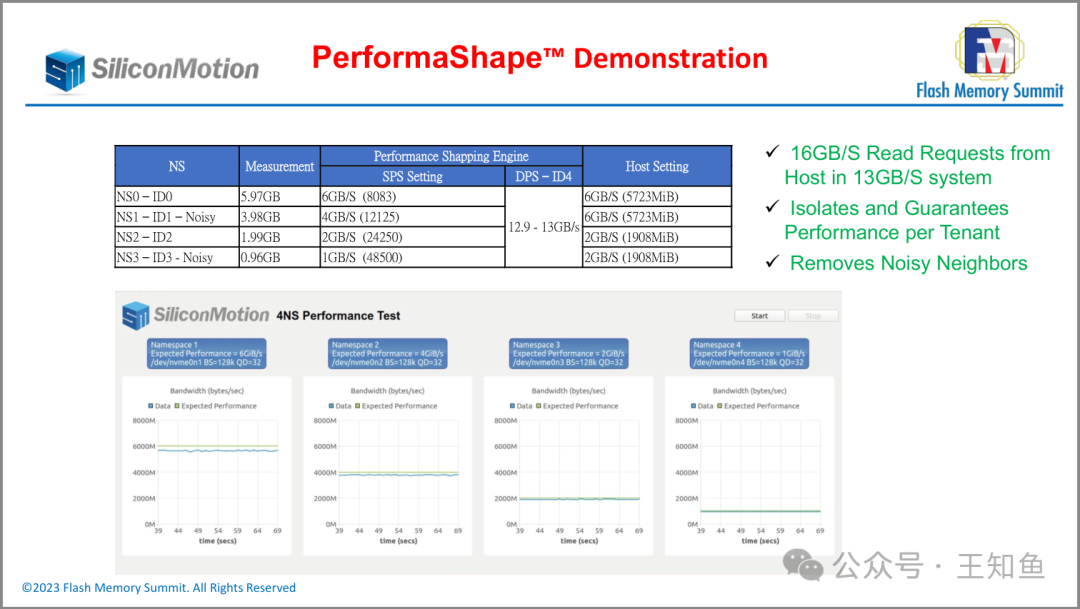

基于 PerformaShape 技术实现：

• • 在 13GB/S 系统中从主机发出 16GB/S 读取请求（实现超售）
• • 隔离并保证每个租户的性能
• • 消除嘈杂的邻居

Note: 严格来说系统并没有实现16GB/s 的实际带宽，13GB/s 是单盘实测带宽，基于PerformaShape可以平滑偶发高带宽请求（低优先级，延迟响应），从而保证其他租户带宽不受影响。

总结

• • PerfromaShape™算法，通过双状态令牌桶算法对IO请求进行控制和隔离，以优化设备带宽利用率。
• • 通过实际演示展示PerfromaShape™算法的效果，包括隔离嘈杂邻居、限制IO请求速率和提高整体性能等。
• • 提供灵活的IO请求控制和隔离能力，支持多种IO类型参数设置，并能够适应不同的硬件环境和应用场景。
