Marvell：计算型存储入门（全文）

关于 Marvell

Marvell[1]是一家全球领先的半导体公司，致力于设计和提供高度集成的芯片解决方案。该公司专注于计算存储驱动器（CSD）和计算存储处理器（CSP），以及相关的硬件加速器和软件工具，帮助客户实现更高效的数据处理和分析。

Marvell在计算机系统架构方面具有丰富的经验，并拥有大量的专利技术。其产品广泛应用于数据中心、云计算、移动设备、物联网等领域。此外，Marvell还积极参与行业标准制定和技术研究，推动行业的创新发展。

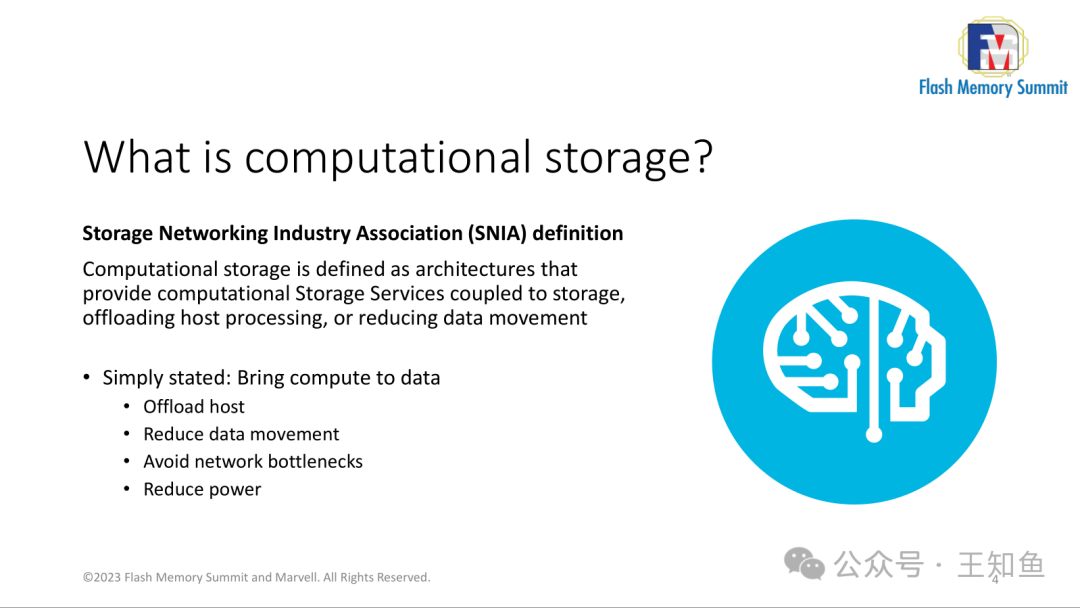

对计算型存储的定义

引用了SNIA[2]（Storage Networking Industry Association）的定义：

计算型存储被定义为将计算型存储服务与存储相结合，卸载主机处理或减少数据移动。

• 简而言之：将计算带到数据上 • 卸载主机 • 减少数据移动 • 避免网络瓶颈 • 减少功耗

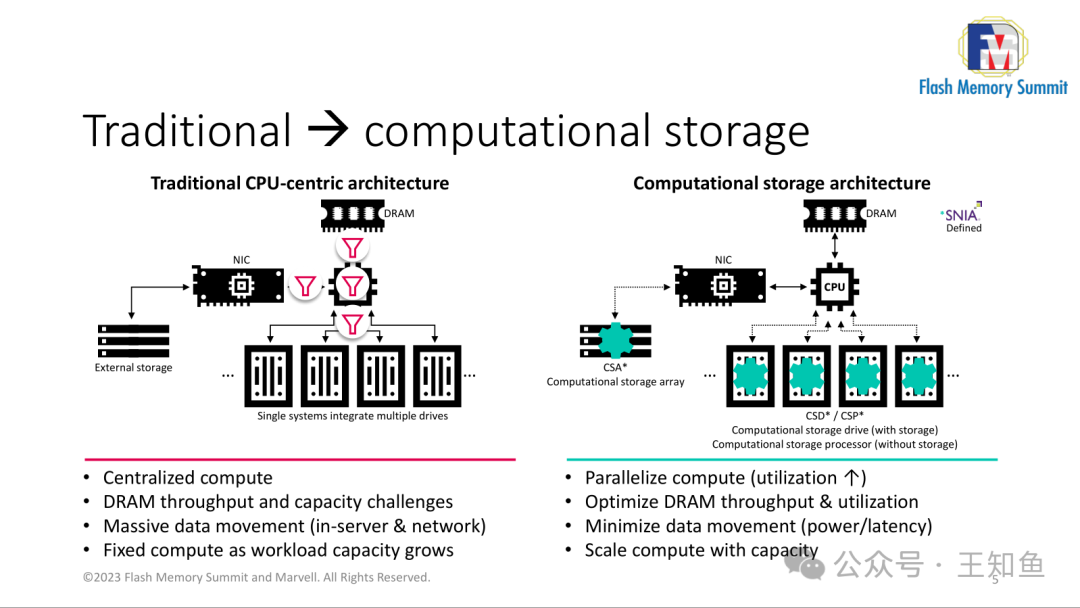

图中展示了传统计算存储架构与计算存储架构的区别。在传统CPU中心架构中，中央处理器通过内存访问外部存储器，而数据必须经过网络接口卡才能到达外部存储器。这种架构存在集中式计算、DRAM带宽和容量挑战、大量数据移动（服务器内和网络）以及固定计算导致工作负载容量增长等问题。

而在计算存储架构中，引入了计算存储阵列，它由计算存储驱动器组成，这些驱动器具有内置的计算功能，并且可以连接到计算存储处理器（无存储）。这种架构的特点是并行计算（利用率上升）、优化DRAM带宽和利用率、减少数据移动（降低功耗/延迟）以及随着容量增加扩展计算能力。

计算型存储处理器（CSP）和计算型存储驱动（CSD）是计算型存储的关键组件。

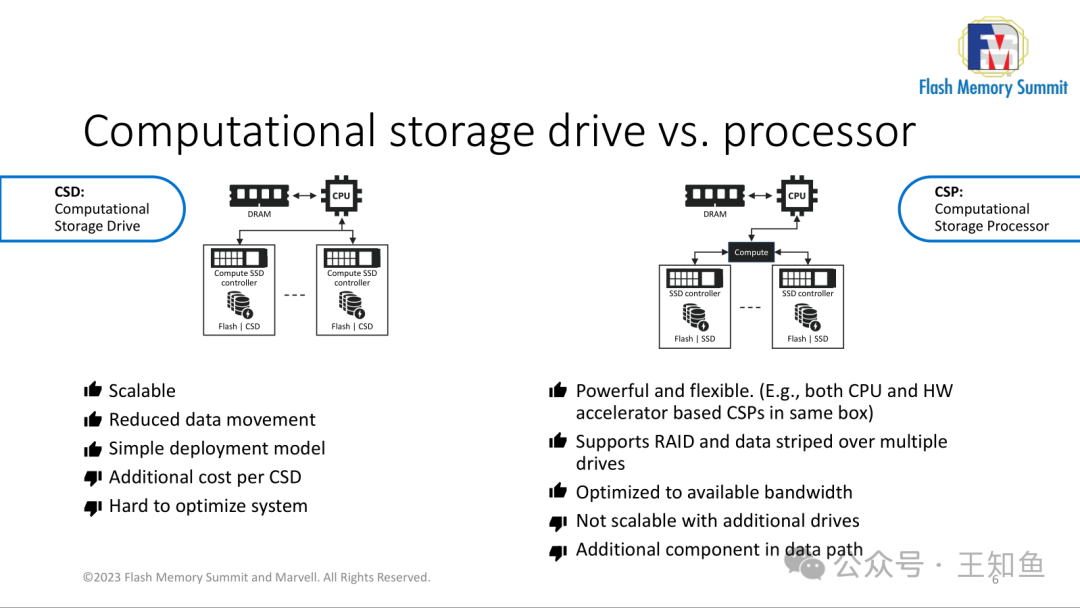

比较了计算型存储驱动(CSD)和计算型存储处理器(CSP)，说明了它们的特点和优缺点。

左边表示的是计算型存储驱动，它具有可伸缩性、减少数据移动、简单的部署模型和额外的成本；

右边表示的是计算型存储处理器，它强大且灵活，支持RAID和数据条带化跨多个驱动器，但难以针对可用带宽进行优化，不适用于增加更多驱动器的情况，并且会成为数据路径中的额外组件。

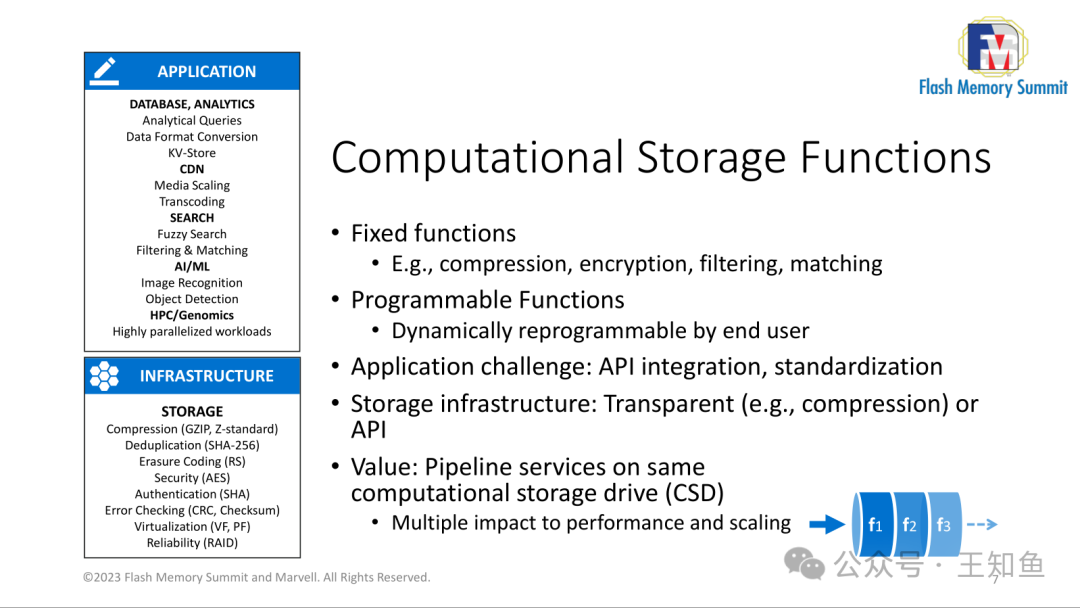

这张图主要介绍了计算存储的功能及其应用。左侧的应用部分列举了一些具体的场景，例如数据库分析、数据分析、KV存储、CDN、媒体缩放、转码、搜索、人工智能/机器学习等；

右侧的基础设施部分则详细说明了计算存储的一些特性，包括压缩、去重、擦除编码、安全性、认证、错误检查、虚拟化和可靠性等方面。此外，还提到了可编程函数的概念，即允许最终用户动态地重新编程，以及API整合和标准化的问题。最后，强调了在同一计算存储驱动器上实现管道服务的价值，这可以对性能和扩展性产生多重影响。

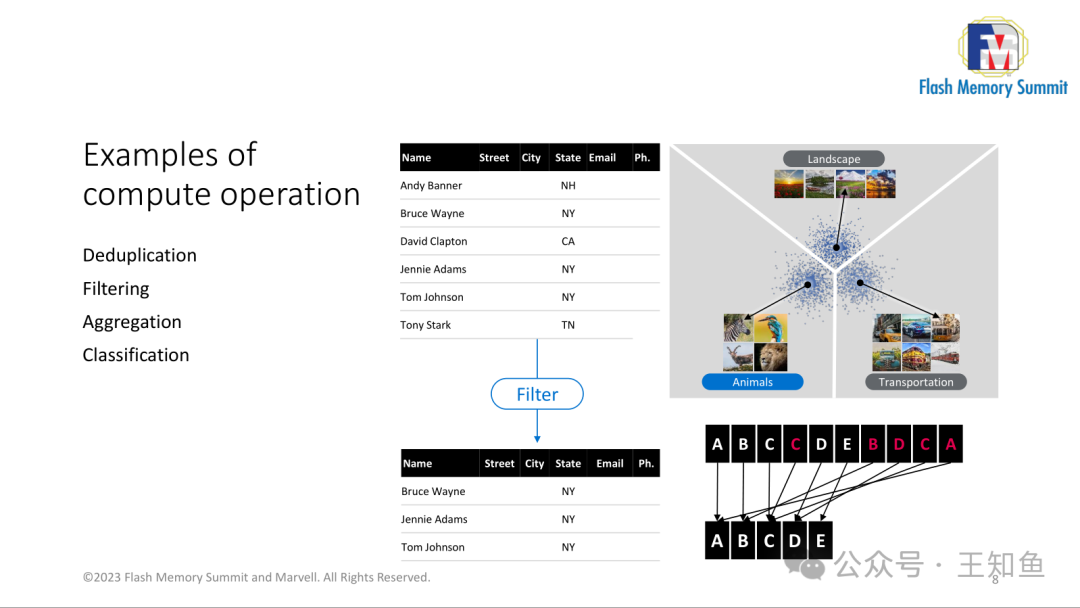

展示了基于计算型存储可实现诸如过滤、去重、压缩、分类等数据为中心的计算功能。

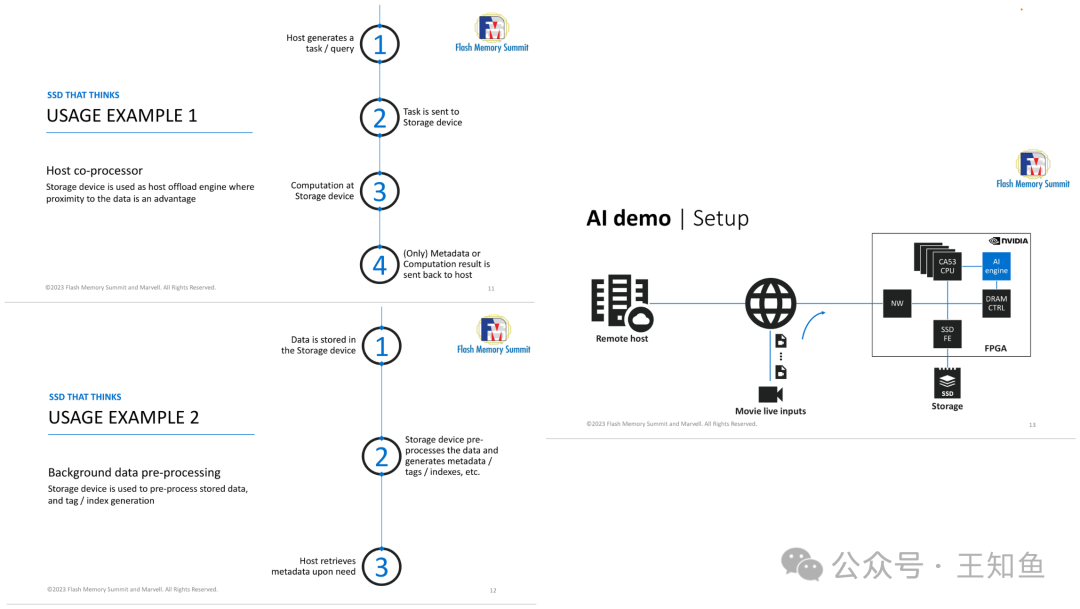

使用计算型存储与FPGA加速卡做对照实验 ，

案例1：主机功能卸载，将任务下发到存储侧执行；

案例2：直接在存储侧生成元数据并发送给主机；

AI demo：基于FPGA 实现类似功能。

实验数据分析

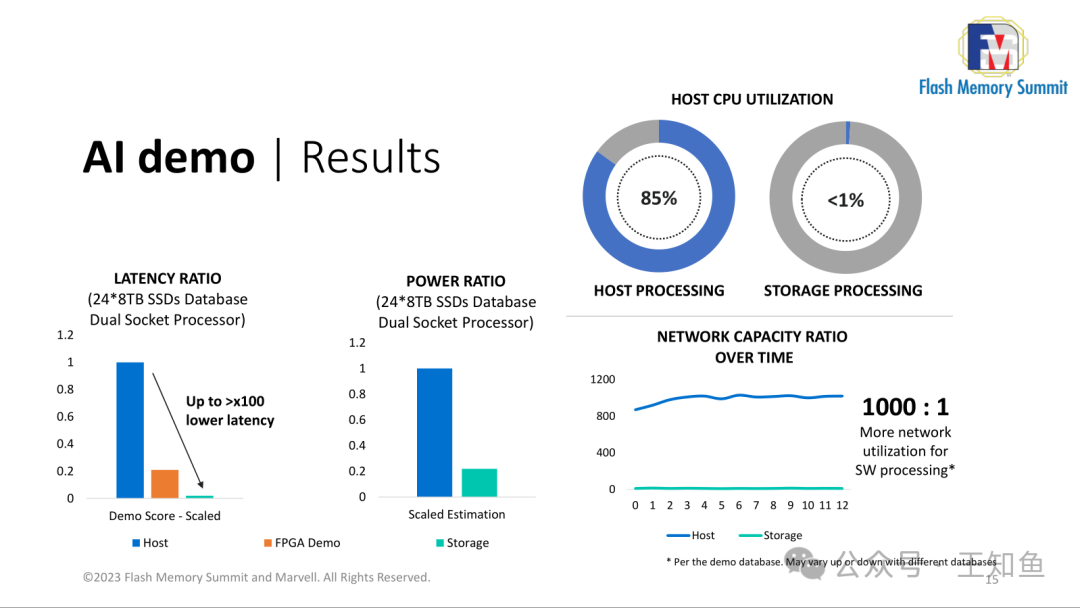

• • 左侧的图表显示了“延时比”（Latency Ratio），测试条件为：24 × 8TB SSDs数据库和双插槽处理器的情况下的主机（Host）、FPGA和计算型存储的延时情况。从图中可以看出，使用计算型存储的延时要远低于主机和FPGA，表示其响应速度更快，延时更低（通常是数据密集型的计算任务）。
• • 中间的图表显示了“功率比”（Power Ratio），同样是在上述条件下，主机、FPGA和存储的能耗对比。可以看到，存储的能耗明显低于主机和FPGA，表明其能源效率更高。
• • 右侧的饼状图展示了主机CPU利用率（HOST CPU UTILIZATION），其中主机处理（HOST PROCESSING）占85%，而存储处理（STORAGE PROCESSING）只占不到1%。这意味着大部分的计算任务被转移到了存储端，减轻了主机的压力。
• • 最下方的折线图描绘了“网络容量比随时间的变化”，横轴代表时间，纵轴代表网络容量。这里有一个比例1000 : 1，意味着存储处理的网络利用度更高。

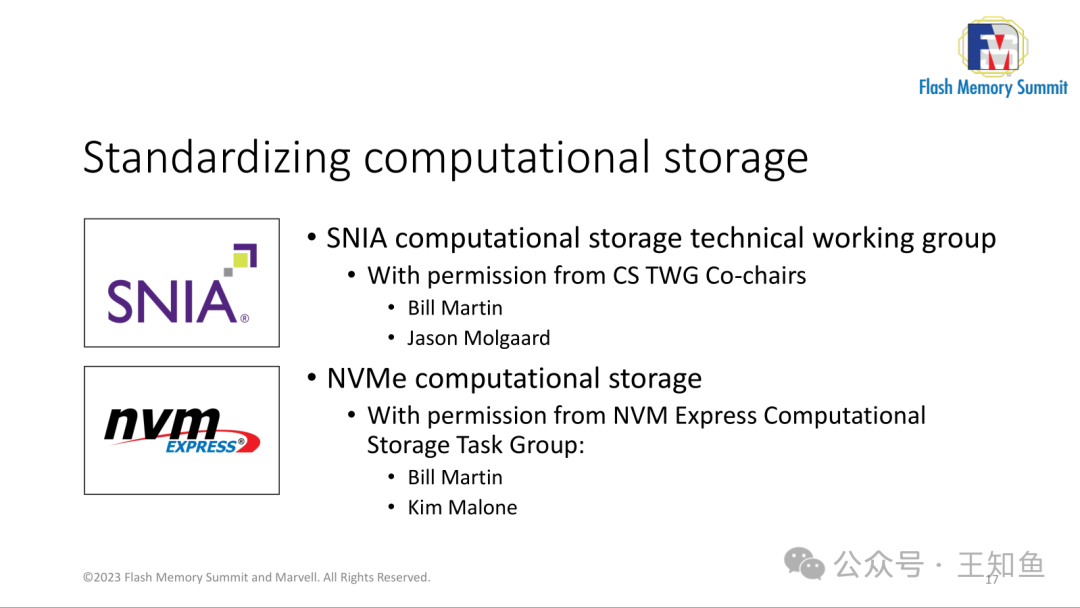

介绍计算型存储领域的两大标准组织（帮派可能更直接点）：

• • SNIA
• • NVMe [3]

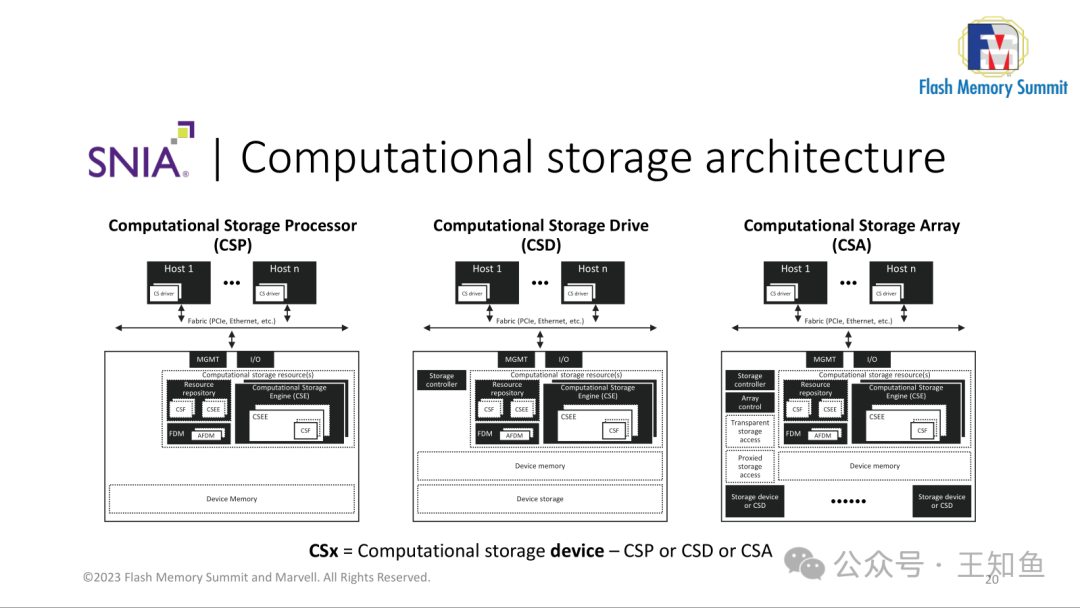

SNIA定义的计算型存储架构

区分：CSP/CSD/CSA

• • CSP是扩展的处理器模块，通过光纤通道与主机相连，卸载主机的计算任务，结构上为：资源控制器+设备缓存；
• • CSD是集成到主机上的计算存储驱动，与CSP不同的是，因驱动器含存储设备，故额外增加：存储控制器+存储设备；
• • CSA是计算存储阵列，是端侧具备完整能力的架构，可以理解成是管理多个CSD的控制器，因容量增加，随场景增加若干新功能，如：阵列控制器、存储访问协议等

值得一提的是：图中黑色方框代表硬件实现（HW），白色方框代表软件实现（SW）。

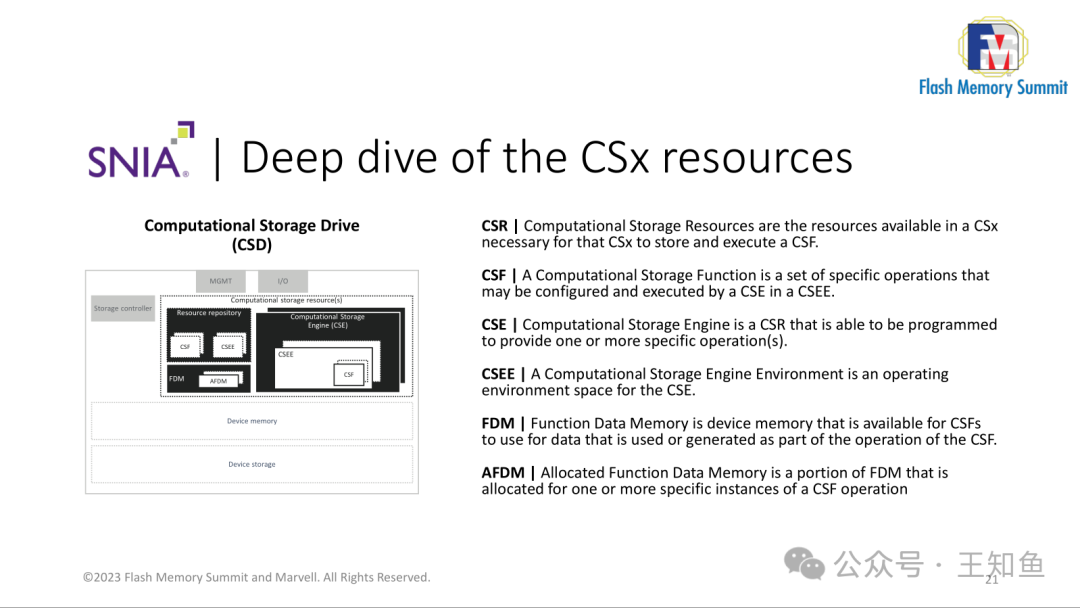

深入解读资源控制器的模块设计：

CSR（Resources） | 计算存储资源是指在CSx中可用的资源，这些资源对于CSx存储和执行CSF是必要的。

CSF（Function） | 计算存储函数是一组特定的操作，这些操作可以在CSE中配置和执行。

CSE（Engine） | 计算存储引擎是一种CSR，它可以被编程来提供一个或多个特定的操作。

CSEE（ Engine Environment） | 计算存储引擎环境是CSE的操作空间。

FDM（Function Data Memory） | 功能数据内存是设备内存，可供CSFs使用，用于存储作为CSF操作一部分使用或生成的数据。

AFDM（Allocated Function Data Memory） | 分配的功能数据内存是FDM的一部分，分配给一个或多个特定的CSF操作实例。

上述定义了架构设计和对应功能模块，对于软件开发人员来说，关心的是接口（API）的调用规范和功能。

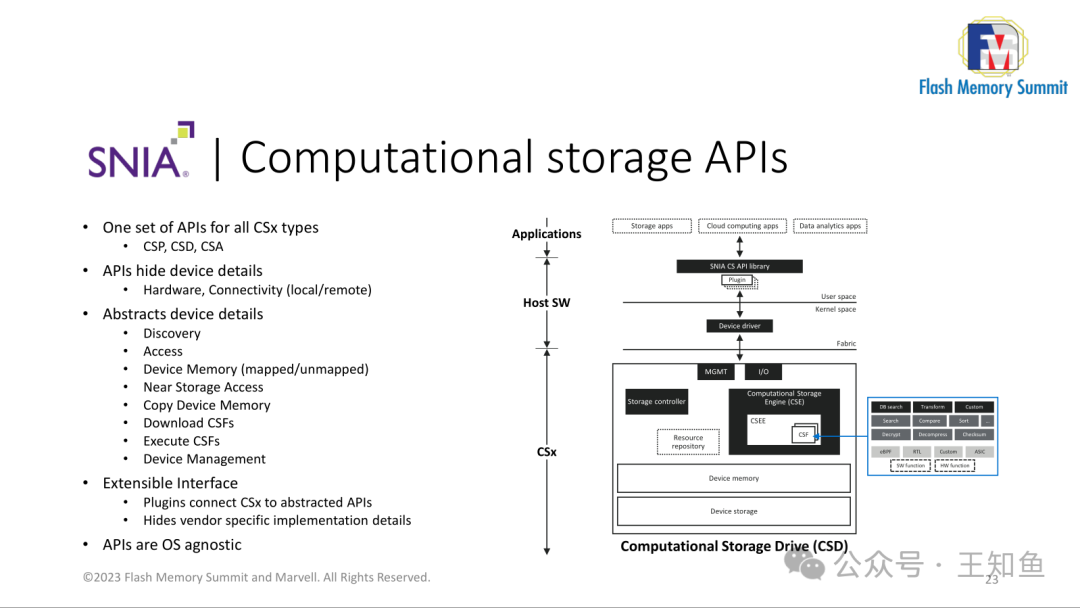

这张图展示了计算型存储APIs的概念，强调了一套APIs对于不同类型的CSx（CSP, CSD, CSA）的重要性。

这些APIs隐藏了硬件和连接细节（本地/远程），抽象了设备详细信息，提供了发现、访问、设备内存（映射/未映射）、近存储访问、复制设备内存、下载CSFs、执行CSFs以及设备管理等功能。插件将CSx连接到了抽象化的APIs，隐藏了供应商特定的实现细节。此外，这些APIs对操作系统是无关的。

图中右侧还展示了一个示例的计算型存储驱动（CSD）的结构，包括用户空间、内核空间、设备驱动、计算型存储引擎（CSE）、资源库和设备存储。不同的应用程序可以通过SNIA CS API library调用相应的CSF功能，如搜索、解密、解压等等。

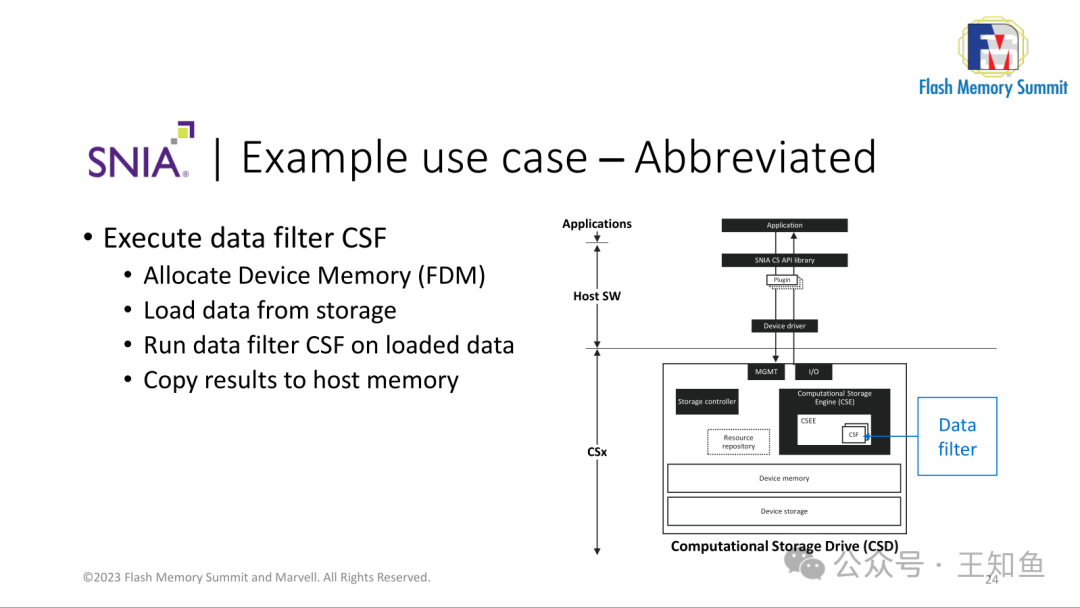

图示调用压缩API的内部工作流程：

• • 分配设备内存（FDM）
• • 从存储加载数据
• • 在已加载的数据上运行数据过滤CSF
• • 将结果复制到主机内存

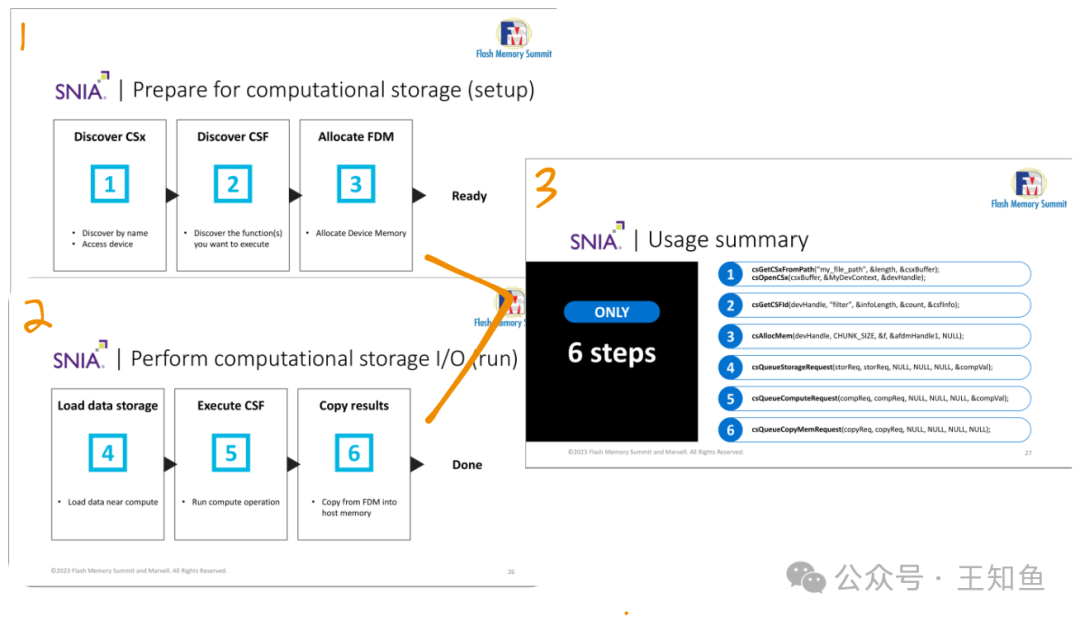

更细致描述API调用过程

在环境准备阶段：

1. 1. 发现CSx：这一步包括通过名称发现计算型存储设备并访问它；
2. 2. 发现CSF：这一步需要发现想要执行的功能；
3. 3. 分配FDM：在这一步中，需要分配设备内存。

在数据处理阶段：

4. 加载数据存储：这一步包括将数据加载到计算区域附近；

5. 执行CSF：在这一步中，会运行计算操作；

6. 复制结果：最后，将结果从设备内存复制到主机内存。

罗列出整个过程调用的系统函数。

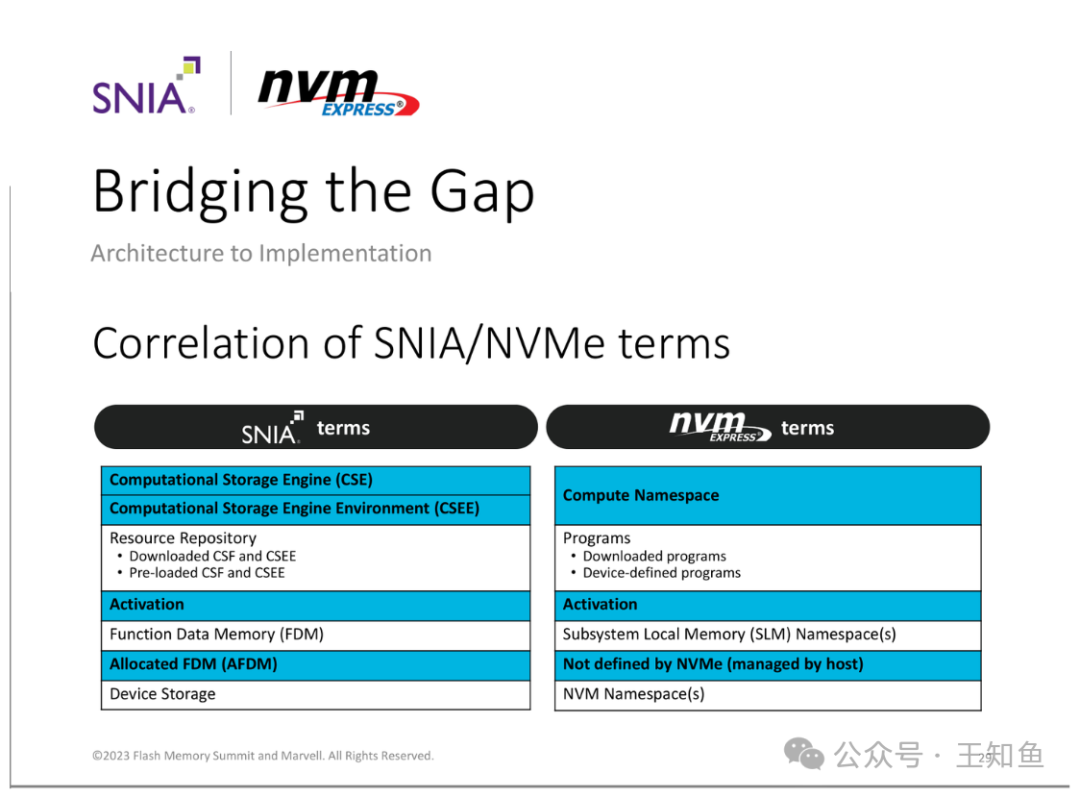

SNIA和NVMe两个组织在整个行业的分工不同，因此在面向不同群体是沟通的术语可能代表不同含义，

SNIA：注重系统架构设计，需要和多个厂商达成标准需求；（行业产品经理）

NVMe：命令集规范的落地，聚焦编码实现；（代码工程师）

• • 计算型存储引擎（CSE）+ 计算型存储环境（CSEE）对应于计算命名空间（Compute Namespace）；
• • 资源库（Resource Repository）对应于程序；
• • 激活（Activation）对应于激活（Activation）
• • 功能数据内存（FDM）对应于子系统本地内存（Subsystem Local Memory, SLM）命名空间
• • 分配的FDM（AFDM）没有在NVMe中定义，由主机管理
• • 设备存储对应于NVM命名空间（NVM Namespaces）

计算型存储在推广应用的过程中可能存在的顾虑：

• • 压缩数据：需要本地解压缩数据 ；
• • 加密数据：需要本地解密数据的能力 ；
• • 数据条带化跨越多个驱动器：单个设备可能不包含整个文件；
  • • 使用SSD对数据条带化的需要较小。可以考虑远离广泛的数据条带化 ；
• • 块存储：存储设备通常无法识别文件系统 ；
  • • 对象存储或键值（KV）是解决方案，但块存储已广泛部署；
  • • 其他解决方案包括在CSD中安装文件系统或虚拟对象。

总结

1. 1. 计算型存储的核心价值与优势：计算型存储结合存储与计算，减少数据移动，降低网络瓶颈与能耗，提升效率，通过将计算任务移至数据存放地，避免传统架构中的高成本数据传输。
2. 2. 架构转型与组件：计算型存储架构包括CSP、CSD和CSA，解决传统集中式计算与DRAM瓶颈问题，支持并行计算和优化内存带宽。关键部件如CSR、CSF和CSE构成其核心。
3. 3. API与挑战：计算型存储APIs提供统一接口，简化软件开发流程。SNIA与NVMe各自负责架构设计与命令集实现，推广面临本地解压/解密、数据条带化等挑战。
