能量协调控制器在智能电网中的作用是什么

概述

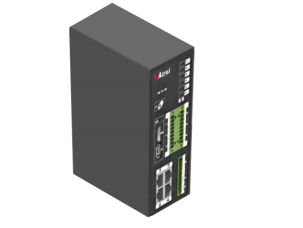

ACCU-100 能量协调控制器是一种应用于微电网、分布式发电、储能等领域的智能协 调控制器。装置满足系统满足光伏系统、风力发电、储能系统以及充电桩等设备的接入，通 过对微电网系统进行全天候数据采集分析，监视光伏、风能、储能系统、充电桩运行状态及 健康状况，并在此基础上以安全经济优化运行为目标，获取最优控制策略进而对微电网实施 调节控制，实现微电网分布式能源、储能系统、负荷的实时动态调节功能，促进新能源就地 化消纳，提高电网运行稳定性、补偿负荷波动；有效实现微电网的需求管理，提高微电网运 行效率、降低供电成本，保障微电网安全、可靠、经济运行。

产品参数

ACCU-100 能量协调控制器主要负责工商业光储充新能源电站的数据采集、本地控制策略 以及云端数据的交互。支持容量为：储能容量:≤400kW，光伏容量:≤400kWp。

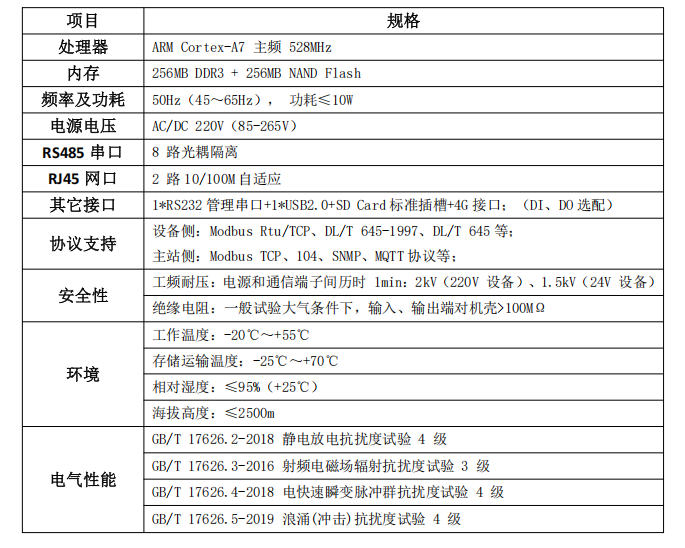

配置参数表

ACCU-100 能量协调控制器具备以下功能特点：

数据采集：支持串口、以太网等多通道实时运行，满足各类风电与光伏逆变器、储能等 设备接入；

通讯管理：支持 Modbus RTU、Modbus TCP、IEC 60870-5-101、IEC 60870-5-103、IEC 60870-5-104、MQTT 等通信规约，可实现云边协同（结合安科瑞智慧能源管理云平台进行远 程运维）、OTA 升级、就地/远程切换、本地人机交互（选配）；

边缘计算：灵活的报警阈值设置、主动上传报警信息、数据合并计算、逻辑控制、断点 续传、数据加密、4G 路由；

策略管理：防逆流、计划曲线、削峰填谷、需量控制、有功/无功控制、光储协调等， 并支持策略定制;

系统安全：基于不可信模型设计的用户权限，防止非法用户侵入；基于数据加密与数据 安全验证技术，采用数据标定与防篡改机制，实现数据固证和可追溯；

运行安全：采集分析包括电池、温控及消防在内的全站信号与测量数据，实现运行安全 预警预测。

装置接线

ACCU-100 协调控制器，采用标准导轨安装方式。装置插上网线后 LINK 绿色灯会亮起，

有数据时闪烁，SPEED 黄色灯在 100Mb/s 时常亮，在 10Mb/s 时关闭；装置有数据传输接收

数据 RX 红色灯闪烁，发送数据 TX 绿色灯闪烁。

后板及底板均可安装导轨卡座。

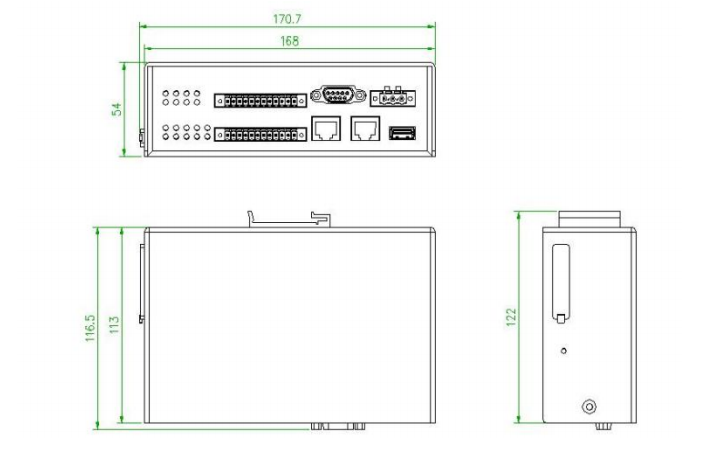

外形尺寸

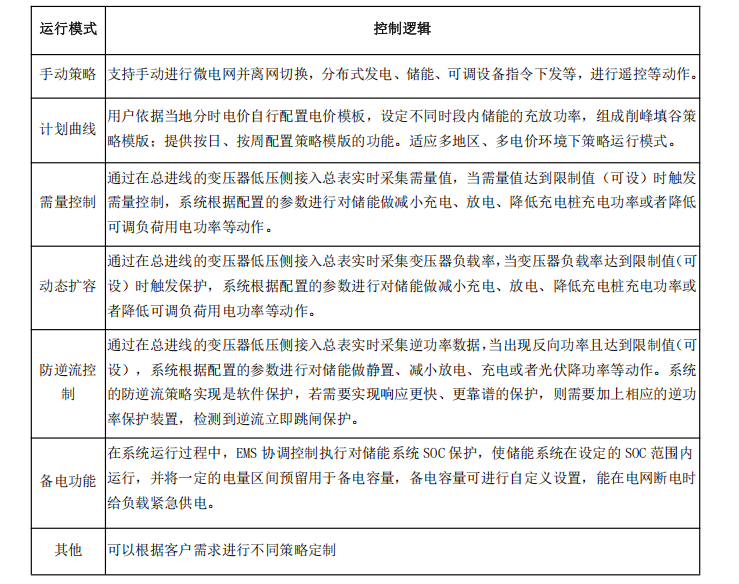

能量调度功能表

柔性调节方案

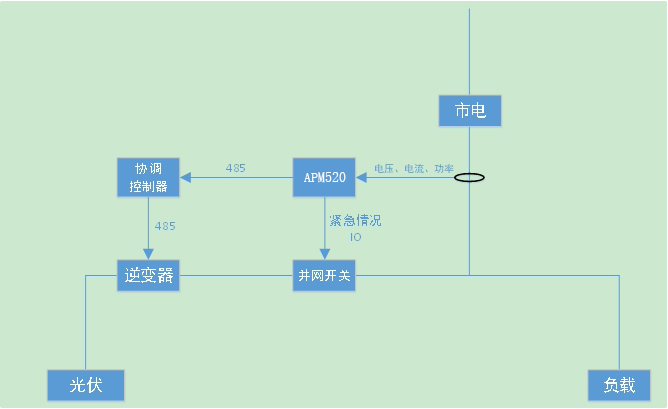

通过在市电进线处安装 APM520 电力监测仪表，将监测信号上传至 ACCU-100 微电网 协调控制器。该控制器会对逆流数据展开精确的逻辑计算，进而据此对逆变器的输出功 率进行调整，最终实现无逆流运行。同时，为确保系统的可靠性，还配备了防逆流保护 装置。这样一来，在控制器出现故障或通讯中断等异常情况下，能够迅速切断并网柜断路器，保障电网安全。

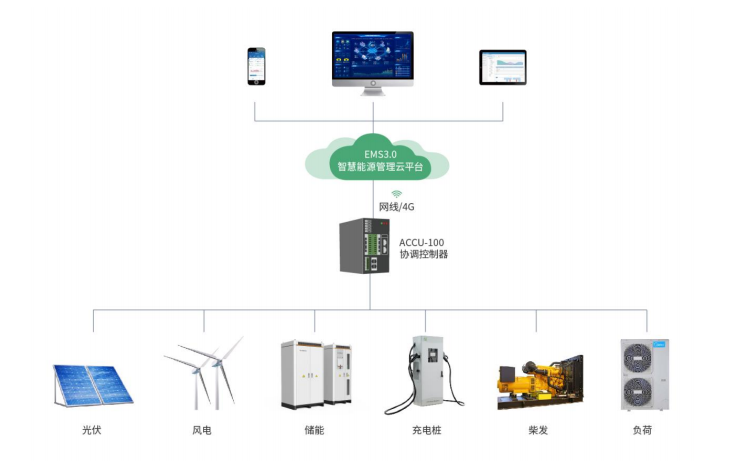

系统架构

ACCU-100 协调控制器：控制储能设备、分布式能源、可调负荷设备的出力 与电力需求，并能根据经济效益模型在满足调度的前提下，进行光储置换，减少 弃光。并与云端平台进行交互，响应云端策略配置。 智慧能源管理云平台 EMS3.0：满足跨站点，跨区域海量数据的接入，通过 数据分析实现各站点资源类、电量类、损耗类、指标类、维护类、贡献类等指标 计算与管控，并通过多样化预测，分析发电与用电趋势，结合电价数据、生产计 划、负荷需求，提供最佳控制方案。同时提供远程监控与运维功能。

AcrelEMS智慧能源管理平台通过对用户微电网发电系统（光伏、风能、传统能源）、储能系统及用电负荷（充电桩、建筑等）进行实时监测，结合光伏预测，灵活调节储能系统出力，优化策略，诊断告警，可调度源荷有序互动、能源全景分析，满足企业微电网能效管理数字化、安全分析智能化、调整控制动态化、全景分析可视化的需求，完成不同策略下源网荷资源之间的灵活互动与经济运行，为用户降低能源成本，提高微电网运行效率。
