一张图看懂DDD+CQRS架构

大家好，我是Louis，在DDD领域有8年的实战经验，曾指导多个团队落地DDD项目。

今天我要用一张图讲清楚DDD+CQRS架构，看懂这张图，DDD就学会了。 不废话，直接上图：

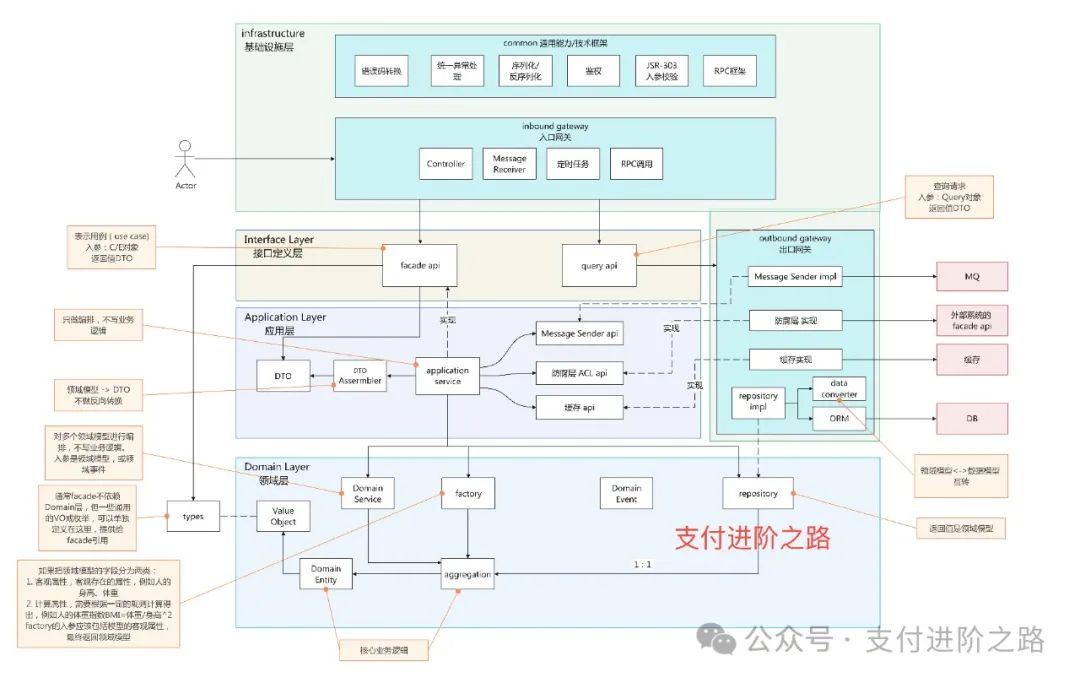

DDD+CQRS架构

DDD是什么

DDD的全称是领域驱动设计 Domain Driven Design，是广泛应用于系统架构设计的一种方法论。

目前业界对DDD的态度实际上褒贬不一，有些人觉得很牛，有些人觉得一文不值。但据我观察，持否定态度的人多数是半懂不懂，只是听别人说“很复杂”，自己往往说不出个所以然来。当然也确实有一些大牛分析到，DDD应用在中小型项目中会显得有些臃肿，这我是认可的，但遗憾的是我也并未看到有人提供了更优解。

我本人并不是DDD的狂热拥趸，只是它确实给了我一种解决问题的思路，并且我认为行之有效。但若你有更好的解决方案，我也十分愿意请教。

如果你对DDD一知半解，我另外有一篇文章《三句话说清DDD的思想内核》，希望能带你入门

这张图我是反反复复推敲了好几年，也参考了许多业界大佬的思路，最终形成此图。

接下来我们沿着这张图，来聊一聊DDD的分层架构，你会看到这其中的设计十分巧妙。

分层解析

基础设施层

基础设施层 infrastructure 处在架构的最外围，这一层与业务规则完全无关。

• 通用能力和技术框架严格来说是可以不放在这一层的，完全可以放到单独的技术框架中
• 入口网关负责协议转换，把外部请求转化为标准的内部接口进行调用，例如controller就是把HTTP(S)请求转为内部请求。如果技术框架做得好，这一层其实也可以没有，例如dubbo框架就是把协议转换包装在框架内部
• 出口网关负责把系统对外的调用进行包装，包括对数据库、缓存、消息队列、下游系统等

基础设施层就像是城堡的城墙，把城堡围与外部隔开，入口网关、出口网关就是城堡的大门

接口定义层

接口定义层 interface layer只定义接口不实现，这里用到的是facade模式，统一把系统对外的服务包装成接口

我这里借鉴了CQRS架构模式（Command Query Responsibility Segregation），把facade api和query api分开，除了可以做读写分离以外，更重要的原因是有些业务的查询特别复杂，例如电商业务，用户打开一个页面除了要查询商品，还要查优惠券、推荐、关系链等，这时候把Command和Query分开是很好的选择。

Query请求是不需要经过应用服务层的，可以直接查询数据库、缓存等。

应用层

也叫应用服务层 Application Service

• 职责1：实现facade api，这样系统才能提供完整服务。

facade接口定义是与用例分析密切相关的，可以参考《为什么说用例设计在软件开发中很重要》

• 职责2：负责组装领域层的服务，这一层只做编排，不写业务逻辑

不写业务逻辑的意思是：不做逻辑判断、不做数值计算、没有业务规则

• 职责3：负责调用出口网关，调用出口网关需通过防腐层（ACL Anti-Corruption Layer) 接口，ACL是为了避免外部系统的变更对业务代码直接产生影响（例如缓存组件升级、下游接口升级等）。注意ACL是在应用层定义，并由出口网关来实现，这里用到一个控制反转（IoC Inversion of Control)
• 职责4：负责事务管理。开启事务、提交事务、回滚事务等

领域层

领域层Domain Layer包含了核心的业务规则，大致上又能分为这几个部分

• 领域服务：通常领域服务也是只做编排尽量不写业务逻辑，领域服务编排的是聚合、工厂和事件。

领域服务对应的是《为什么说用例设计在软件开发中很重要》这篇文章中的二级、三级用例。 另外很多人反感Java代码每一层都要定义接口和实现，即便实现类永远只有一个。我同样也反感。所以人是要变通的，interface层的接口是为了做内外隔离，是必须的，而Domain Service定义接口则完全没必要

• 领域事件：一个事件表示一个任务或一个用例执行完成，通过事件的方式可以进行解耦
• 工厂：负责创建实体
• 仓储：负责存储和加载实体。这里的仓储层只有接口定义，实现放在出口网关，也用到控制反转
• 实体：有唯一标识的充血对象，大部分业务逻辑都写在这里
• 值对象：与实体的区别是，值对象不可变，且没有唯一标识
• 聚合：有些实体之间是有关联性的，把具有强关联关系的实体定义到一个聚合内，可以让业务逻辑更加内聚

还有一个相对特殊的是types，由于值对象是定义在领域层，按照规范，facade api是不能直接依赖领域层的，但又有部分值对象或枚举值很通用，为了简化代码，可以把这些相对通用的类型放在types里面。

总结

这篇文章先简要概括了DDD的分层架构，以及每一层的职责。篇幅原因没有讲每一层的设计原则和设计范式，后续还会再详细说明。

我知道大家很关心是否有demo代码可以参考。有！不仅有示例代码，还有配套的框架和工具！ 只是这部分工作量稍微有点大，还需要一段时间。后续也会拿示例代码进行直播讲解，尽请关注。
