基于路由策略的BGP路径控制实验笔记
基于路由策略的BGP路径控制实验笔记
一、实验需求分析
通过BGP路由策略实现R1与R4的互访流量路径控制：
- R1访问R4：
- 访问4.4.4.3时走R1-R3-R4路径
- 访问4.4.4.4时走R1-R2-R4路径
- R4访问R1：
- 访问1.1.1.1时走R4-R3-R1路径
- 访问1.1.1.2时走R4-R2-R1路径
二、关键配置技术点
- 路由映射（Route-Map） ：
- 用于修改路由属性（如weight、origin）
- 结合ACL匹配特定路由条目
- 标准ACL：
- 精确匹配目标主机地址
- BGP策略应用：
- 在邻居关系上应用入向/出向策略
- OSPF与BGP联动：
- 使用环回口建立iBGP邻居
三、四大厂商配置对比（BGP路由策略）
配置项 | 思科（Cisco） | 华为（Huawei） | 华三（H3C） | 锐捷（Ruijie） |
|---|---|---|---|---|
路由映射创建 | route-map <NAME> permit <SEQ> | route-policy <NAME> permit node <SEQ> | route-policy <NAME> permit node <SEQ> | route-map <NAME> permit <SEQ> |
设置权重 | set weight <VALUE> | apply weight <VALUE> | apply weight <VALUE> | set weight <VALUE> |
匹配ACL | match ip address <ACL-NAME> | if-match acl <ACL-NUMBER> | if-match acl <ACL-NUMBER> | match ip address <ACL-NAME> |
应用策略到BGP邻居 | neighbor <IP> route-map <NAME> out | peer <IP> route-policy <NAME> export | peer <IP> route-policy <NAME> export | neighbor <IP> route-map <NAME> out |
标准ACL格式 | ip access-list standard <NAME> | acl number <NUMBER> | acl basic <NUMBER> | ip access-list standard <NAME> |
四、锐捷设备核心配置示例
! R1配置（锐捷）
router bgp 100
neighbor 12.1.1.2 remote-as 200
neighbor 13.1.1.3 remote-as 200
!
address-family ipv4
neighbor 12.1.1.2 activate
neighbor 12.1.1.2 route-map FROM_R2_IN in
neighbor 13.1.1.3 activate
neighbor 13.1.1.3 route-map FROM_R3_IN in
route-map FROM_R2_IN permit 10
match ip address TO_R2_ACL
set weight 200
ip access-list standard TO_R2_ACL
10 permit host 1.1.1.2! R4配置（锐捷）
router bgp 200
neighbor 2.2.2.2 route-map FROM_R2_IN in
neighbor 3.3.3.3 route-map FROM_R3_IN in
!
address-family ipv4
network 4.4.4.4 mask 255.255.255.255
network 4.4.4.5 mask 255.255.255.255
route-map FROM_R3_IN permit 10
match ip address TO_R3_ACL
set weight 200
ip access-list standard TO_R3_ACL
10 permit host 1.1.1.1五、验证方法
路径追踪：

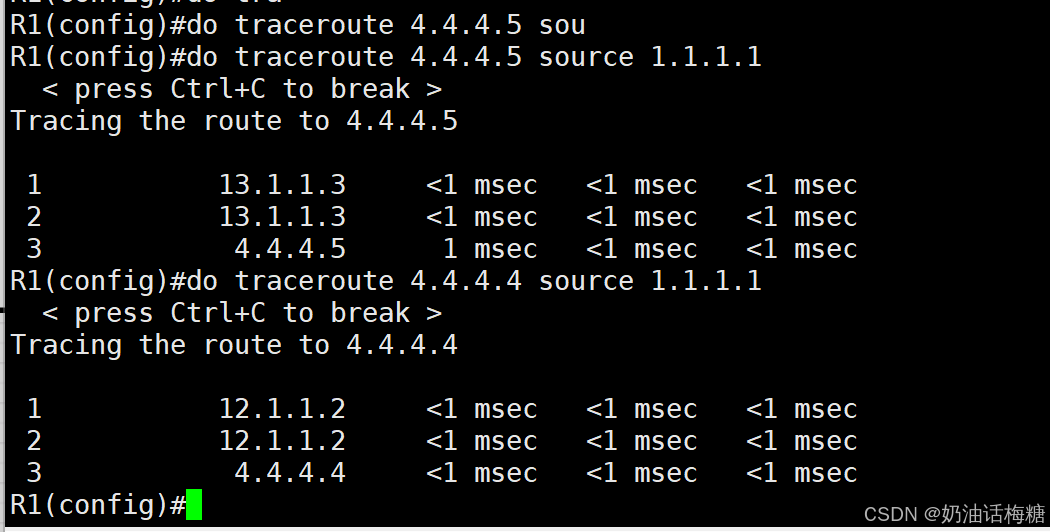

R1#traceroute 4.4.4.4 source 1.1.1.1

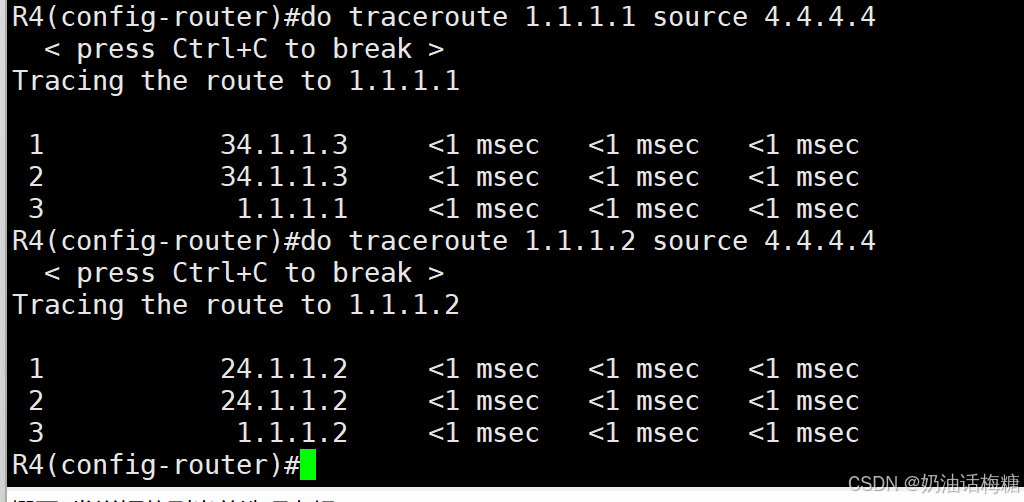

R4#traceroute 1.1.1.2 source 4.4.4.5
BGP表查看：
show ip bgp
show ip bgp neighbors <IP> advertised-routes本文参与 腾讯云自媒体同步曝光计划，分享自作者个人站点/博客。
