Iceberg表格式

背景介绍

Iceberg是介于上层计算引擎与底层存储格式之间的中间层，定义为一种"数据组织格式"并称为表格式，它并不定义数据存储方式，而是定义了数据、元数据的组织方式，向上提供统一的“表”的语义。

Iceberg带来一些传统数仓的特性，包括ACID的语义，MVCC的能力，行级数据修改的能力，这些是原先Hive表所不具备的，因此Iceberg赋予了用户在数据湖上建仓的能力。

Iceberg通过表目录进行组织，表目录分为data目录和metadata目录，其中data目录存放的是表的数据，metadata目录存放的是表的元数据。所有的数据和元数据都是存放在HDFS上的。在Catalog(例如Hive metastore)中会存放元数据的最新版本，作为refer指向存放在HDFS上真正的metadata目录。Iceberg查询时，先访问Iceberg Catalog获取目标表对应的元数据指针，基于元数据指针找到对应的数据文件读取。

/metadata
    xxxx.metadata.json --Metadata file
    snap-xxxx.avro  --Manifest list
    xxxx.avro  --Manifest File
/data
    xxxx.parquet --Data file

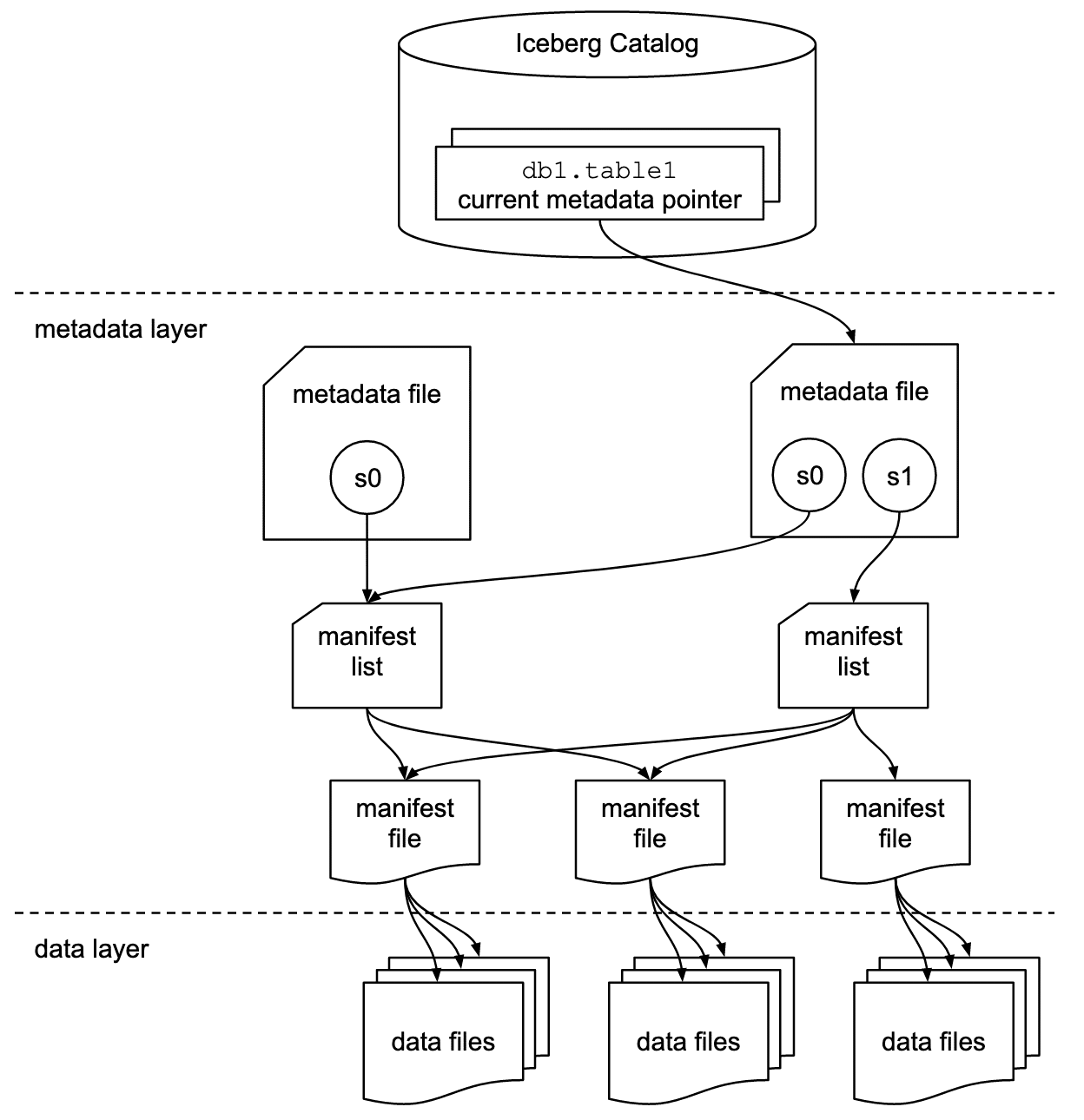

表目录结构=元数据层+数据层

Iceberg具备了很多额外的特性，包括时间旅行（Time Travel）回溯数据的历史版本，行级数据修改（Update，Delete)，Schema Evolution（Table Partition/Column更新），索引优化，Zordering重排序优化等等。Iceberg表是Hive表的一个超集。Hive基于文件夹级别追踪数据，Iceberg支持基于文件级别追踪数据。

Iceberg构成

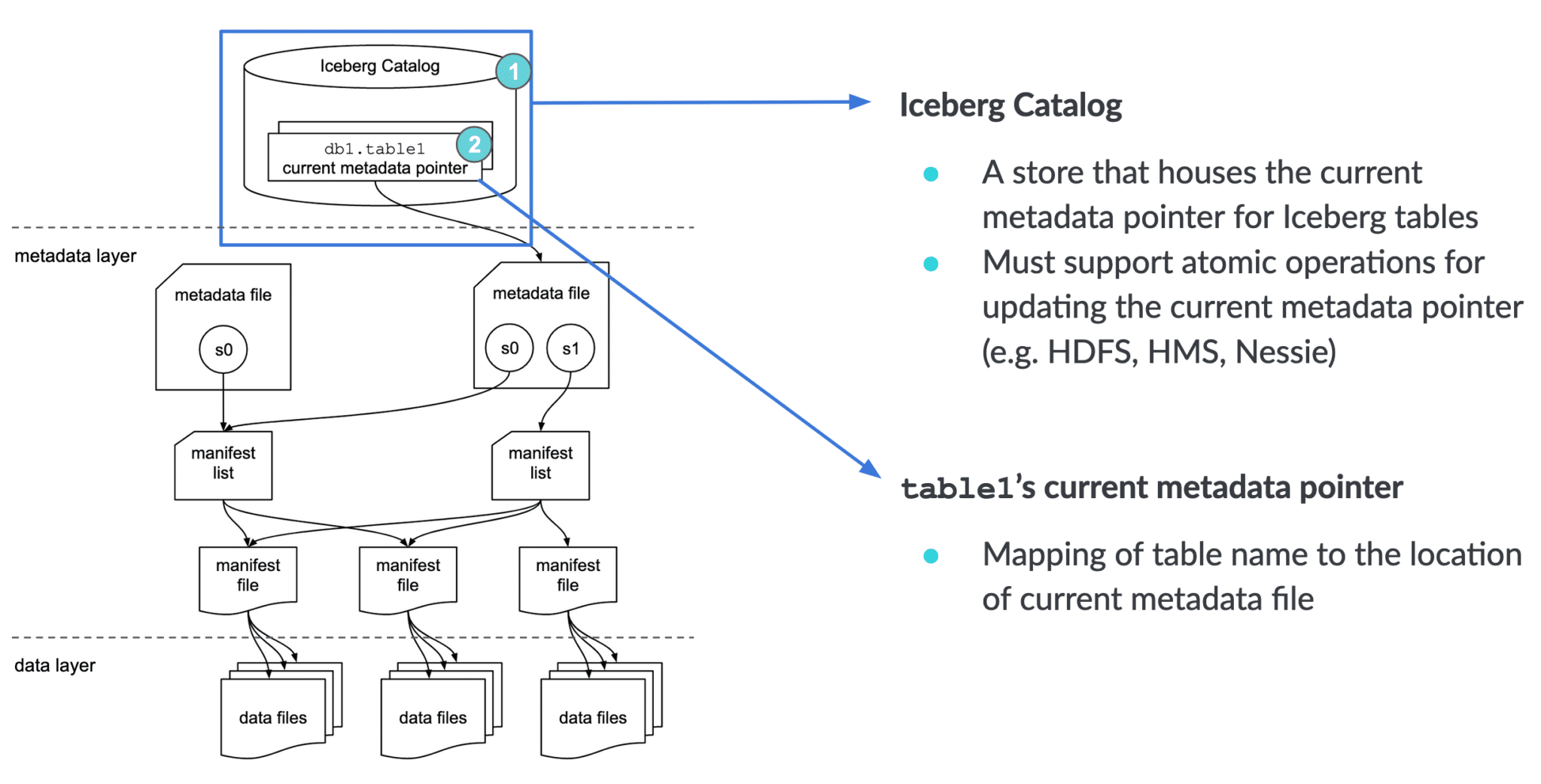

Catalog

Iceberg Catalog 是Iceberg的顶层组件，负责管理所有 Iceberg表的元数据和元数据操作，为计算引擎提供统一的接口访问和操作Iceberg表的元数据。Iceberg提供以下能力：

• 维护Iceberg表的最新元数据指针
• 支持原子性操作，确保在更新元数据指针的正确性

Iceberg内部支持Hive和Hadoop两种catalog：

Spark需在系统配置文件spark-defaults.conf添加如下配置，使Iceberg能够访问Hive MetaStore：

spark.hadoop.hive.metastore.uris           thrift://<HiveMetaStore>:9083
spark.hadoop.hive.metastore.warehouse.dir  hdfs://<NameNode>:8020/path

元数据层

负责管理表的关键元信息，确保提供高效的数据读取与操作。元数据主要包括三个部分：元数据文件(Metadata file)、清单列表)(Manifest list)和清单文件(Manifest file)。

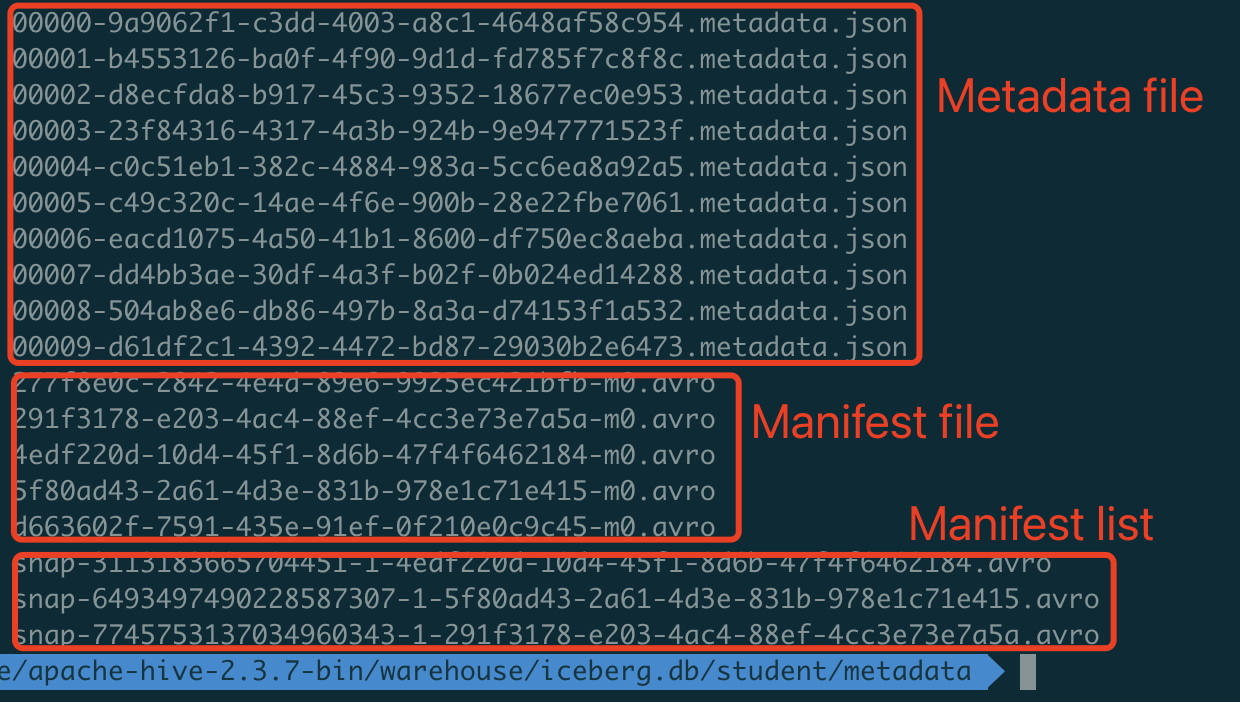

文件结构示例

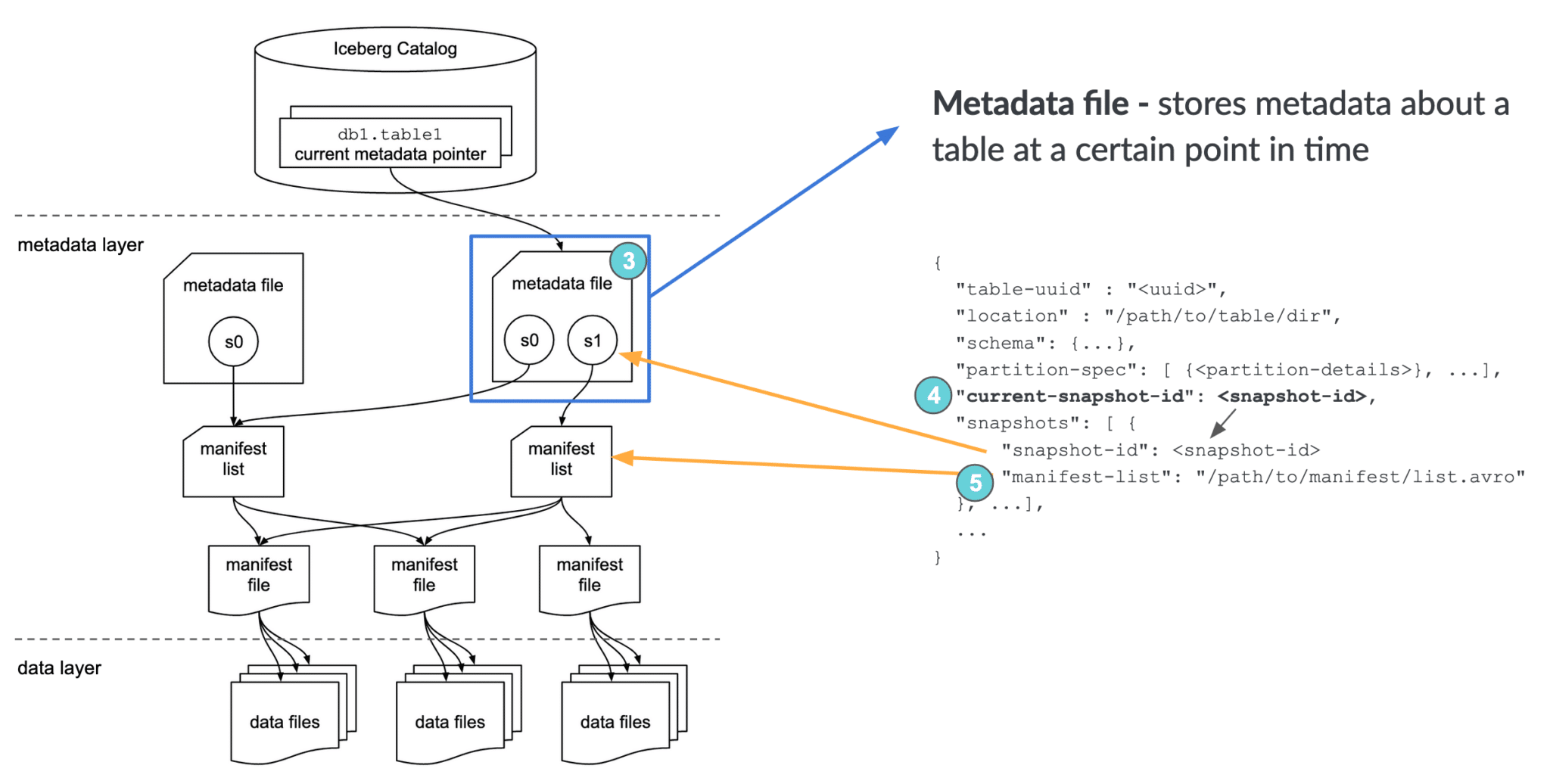

Metadata file：元数据文件

维护特定时间点下，Iceberg表的基本元数据信息：

• 表结构&表属性：表字段名称、类型，表归属用户，更新时间等
• 分区信息：表的分区字段
• 快照(Snapshots)列表：快照记录表在不同时间点的状态，维护相应的数据文件(data files)列表，一个清单列表(Manifest list) 文件代表一个快照。
• 最新快照引用：标识当前表的最新状态
• 文件操作概要：变更操作，变更数据量，变更文件数等

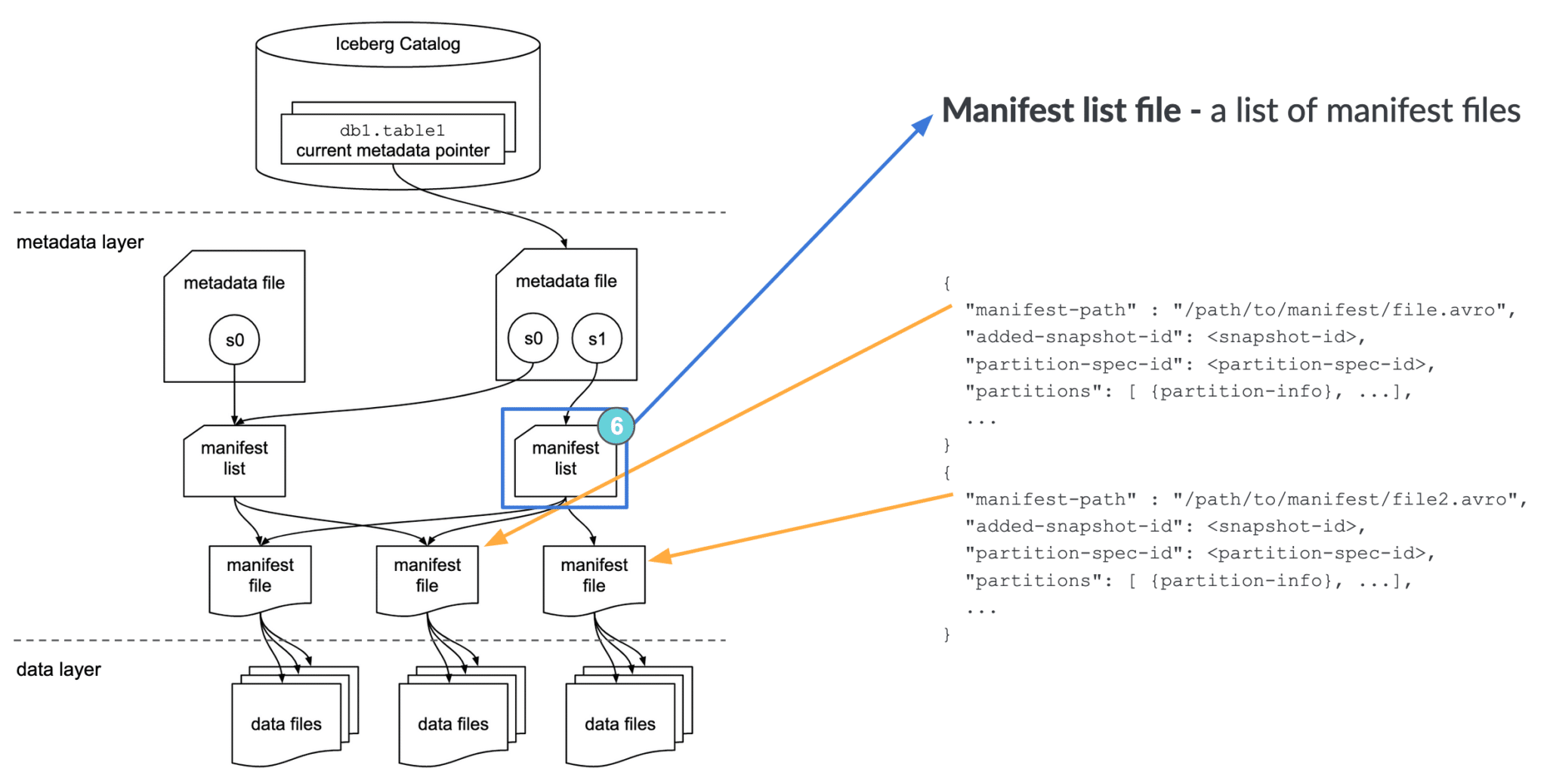

Manifest list：清单列表

清单列表是维护多个清单文件(Manifest File)的列表，一个清单列表对应一个快照，记录快照的详细信息，包括：清单文件位置，快照ID，分区信息，列范围(数据文件的上下限)。

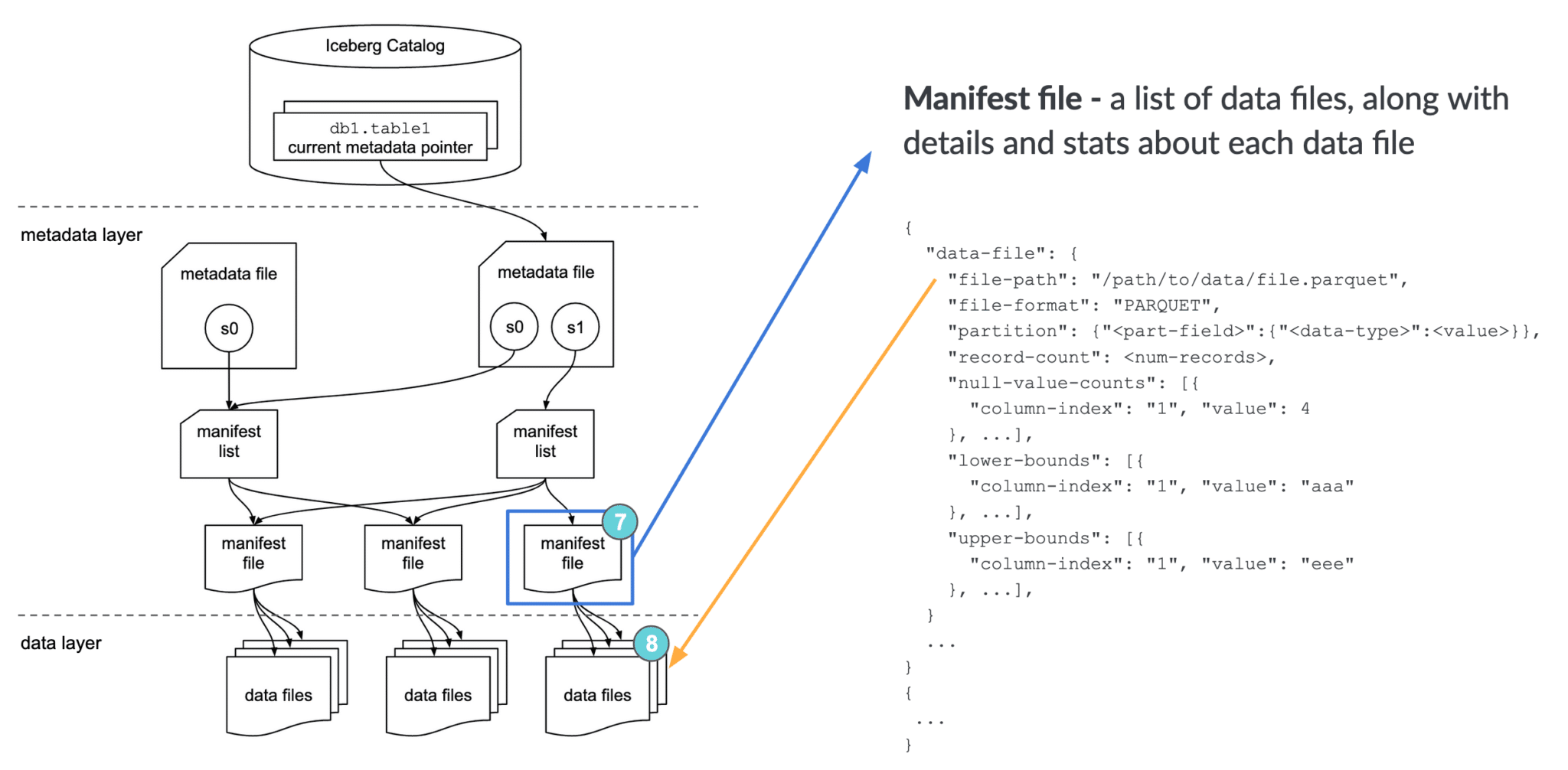

Manifest File：清单文件

管理数据文件的核心，跟踪数据文件(data file)以及每个文件的其他详细信息和统计信息，实现文件级别的数据跟踪。每个Manifest File 会跟踪数据文件的子集，以实现并行性和提升重用效率。文件详情主要包括：文件路径、数据格式类型、文件记录数和列范围。

数据层

数据层是实际存储数据的地方，由数据文件(data files)构成，表示真实存储的数据文件。Iceberg支持不同数据文件格式，包括：parquet, avro, orc，默认为parquet格式，文件是以“.parquet”结尾。Iceberg会按照分区策略进行数据文件组织，以便优化数据访问；Iceberg更新时会产生大量小数据文件。
