三菱PLC不会选型？3分钟搞懂命名规则+快速选型技巧！

什么是PLC？

• 定义：可编程逻辑控制器（Programmable Logic Controller，PLC），是一种用于自动化控制的数字电子设备，以下是三菱目前热卖的产品。

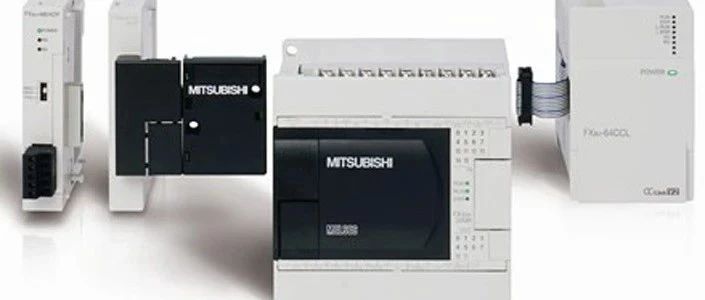

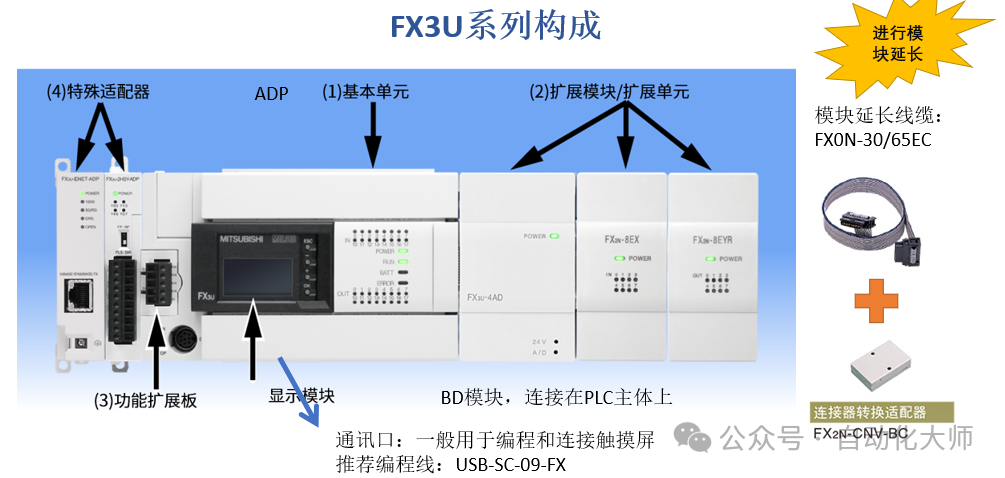

一、三菱FX系列PLC系列构成

•主要构成：

–PLC本体

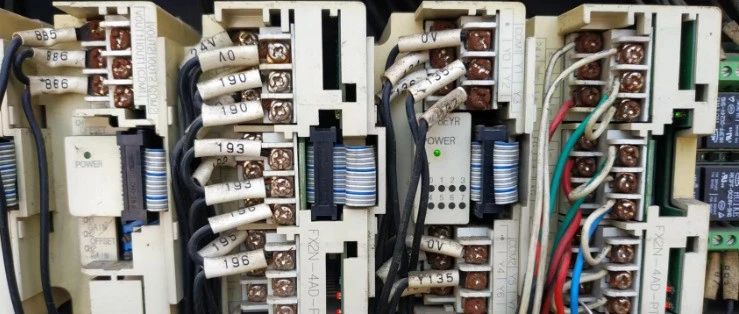

–扩展模块

有输入输出模块，功能模块等

二、三菱FX系列PLC系列介绍

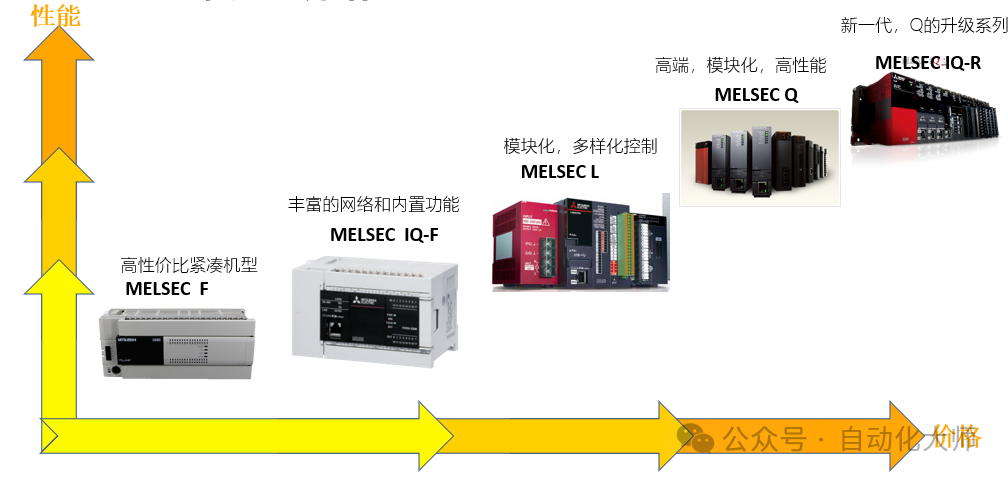

1．1. 主流系列对比

2．2. FX3U系列扩展模块

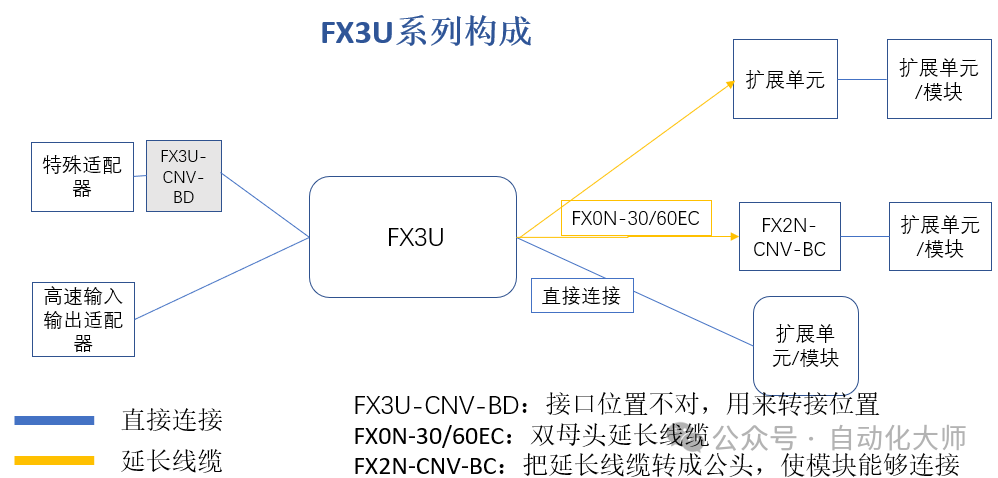

•扩展方式：

–直接连接扩展单元

特殊适配器（如modbus通讯适配器，需要搭配FX3U-CNV-BD使用）

–功能板（可以直接安装在正面）

–延长线缆（如FX0N-30/65EC+FX2N-CNV-BC转接模块）

三、三菱PLC选型指南

1. 选型核心参数

–本体I/O点数

•电源类型：

–E：AC电源，D：DC电源，UA1：AC100V输入。

•输出类型：

–T：晶体管（高速响应），R：继电器（通用型），S：晶闸管。

•输入类型：

–S：漏型（NPN），SS：源型（PNP）。

2. 型号命名规则

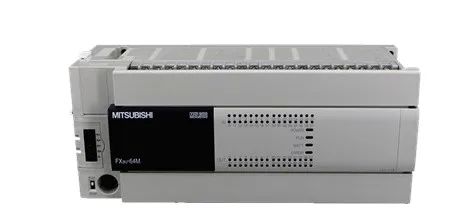

•示例：FX3U-48MT/ES

–48：本体I/O点数（24输入 + 24输出）

–M：基本单元

–T：晶体管输出

–ES：AC电源型

3. 选型工具与步骤

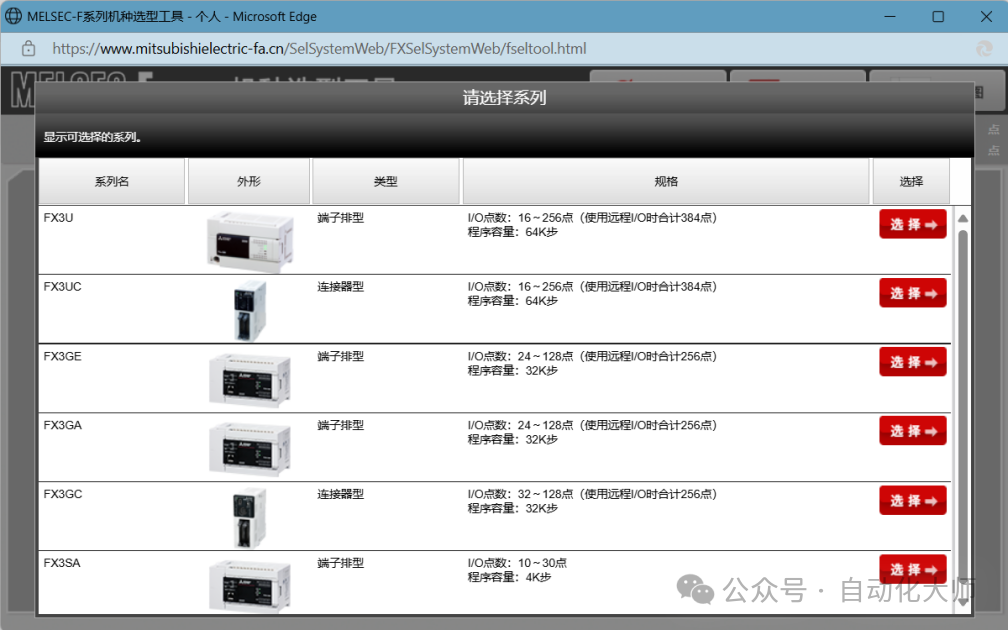

1.在线选型工具（可以复制到浏览器打开）https://www.mitsubishielectric-fa.cn/site/selsystem-detail?id=1：

–按系列选择PLC → 配置模块 → 根据参数确认型号。

2.选型示例：

–需求：FX3U系列，16输入/16输出，AC电源，继电器输出。

–结果：FX3U-32MR/ES（32点：16输入 + 16输出）。

四、产品替代说明

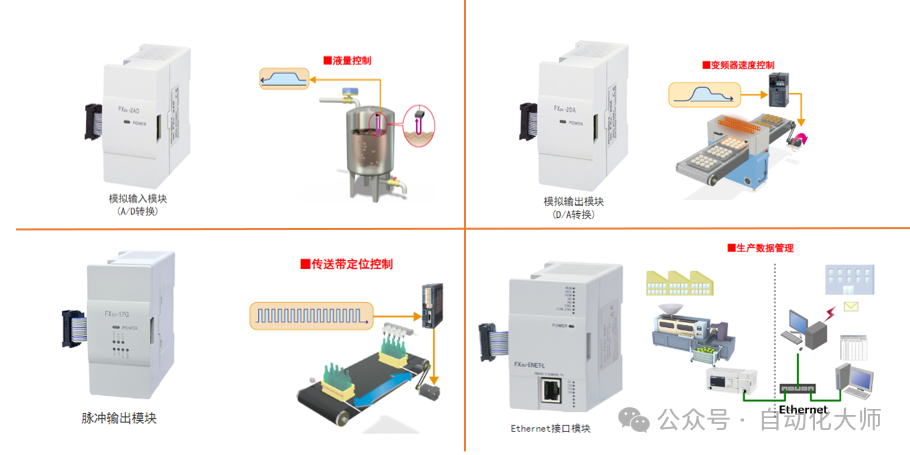

六、扩展模块命名规则

•格式：FX3U-4AD

–4：通道数（4通道）

–AD：模拟量输入模块（其他类型：DA-模拟量输出，PG-脉冲输出，CCL-CC-LINK模块）。

•常用模块示例：

–FX3U-4AD：4通道模拟量输入模块

–FX3U-2DA：2通道模拟量输出模块

七、注意事项

1.停产型号替代：优先选择FX3U/FX3GA等新型号。

2.电源与接线：

–FX3UC/FX3GC需配合端子台（如A6TBXY36）和连接电缆（如FX-16E-150CAB-R150）。

3.通讯接口：

–FX3GE支持以太网，FX3U仅支持RS422。
