无人机电调全技术解析：从电路设计、控制原理到运维实战

一、电调核心电路设计解析

1. 核心组件

MOSFET 功率模块：

采用 N 沟道增强型 MOSFET（如 IRF3205、FDP3688），导通电阻（Rds (on)）决定效率（典型值 1-10mΩ）。

并联设计（2-6 颗）：分摊电流，降低发热

MCU 控制单元：

主流方案：ARM Cortex-M0（如 STM32F030）、专用 ESC 芯片（如 Atmel ATmega8）。

集成功能：PWM 信号解析、PID 调速算法、保护逻辑（16-32 位处理器为主）。

驱动电路：

图腾柱结构（如 IR2104 驱动芯片）：提供足够栅极驱动电流（>2A），确保 MOSFET 快速开关。

死区时间控制：防止上下桥臂直通（典型死区时间 200-500ns）。

电源管理：

BEC（电池 eliminator circuit）：5V/3A 线性稳压（传统）或 DCDC 降压（高效），为飞控供电。

反向保护：肖特基二极管（如 MBR20100）防止电池反接。

通信接口：

主流协议：PWM（1-2ms 信号）、PPM（多通道串行）、CAN（如 UART 转 CAN 模块）。

高阶：Oneshot125/42（减少延迟，支持高速响应）、DShot（数字信号，抗干扰强）。

2. 保护电路设计

过流保护（OCP）：

采样电阻（0.1mΩ-1mΩ）+ 比较器（LM393），触发阈值 1.2-1.5 倍额定电流（例：60A 电调触发点 72-90A）。

过压保护（OVP）：

分压电路检测电池电压，6S 锂电上限 25.2V（每串 4.2V），触发后切断输出。

过热保护（OTP）：

NTC 热敏电阻（10kΩ@25℃）监测 MOSFET 温度，阈值 85-100℃（根据封装散热设计）。

失控保护（Failsafe）：

检测 PWM 信号丢失（>1 秒），执行刹车或悬停逻辑（可通过调参软件配置）。

3. 硬件优化设计

散热结构：

铝制散热片（鳍片高度 5-10mm）+ 导热硅脂（如信越 7783），热阻 < 2℃/W。

风道设计：预留进风口（配合无人机机架气流），降低 5-10℃温升。

EMI 抑制：

输入滤波：100μF 电解电容 + 100nF 陶瓷电容，抑制高频噪声。

屏蔽层：信号排线采用屏蔽双绞线（STP），降低对飞控的干扰。

二、电调工作原理深度解析

1. 信号处理流程

PWM 信号解析：

周期 20ms（50Hz），有效脉宽 1-2ms（对应 0-100% 油门）。

死区处理：滤除 <0.9ms 和> 2.1ms 的异常信号（防误触发）。

PID 调速算法：

比例（P）：快速响应油门变化（P 系数 0.1-10）。

积分（I）：消除稳态误差（I 系数 0.01-1）。

微分（D）：抑制超调（D 系数 0.01-0.1）。

例：穿越机电调采用高 P 值（5-8），提高瞬间加速响应。

三相逆变控制：

六步换向法：每 60° 电角度切换 MOSFET 导通组合（如 A+BC-→AB+C-）。

换相延迟补偿：根据电机转速动态调整，避免换相转矩脉动。

2. 效率优化技术

同步整流：

下桥臂 MOSFET 同步导通，降低体二极管损耗（效率提升 3-5%）。

PWM 频率选择：

常规 20-50kHz（兼顾 MOSFET 开关损耗和电机噪音），竞速机可选 100kHz（减少转矩脉动）。

电池匹配：

内阻计算：电池内阻（mΩ）+ 电调内阻（mΩ）< 电机内阻（mΩ）×0.5（避免电压跌落）。

例：6S 5000mAh 电池（内阻 15mΩ）+ 电调内阻 5mΩ，匹配电机内阻 > 40mΩ。

三、电调使用全流程指南

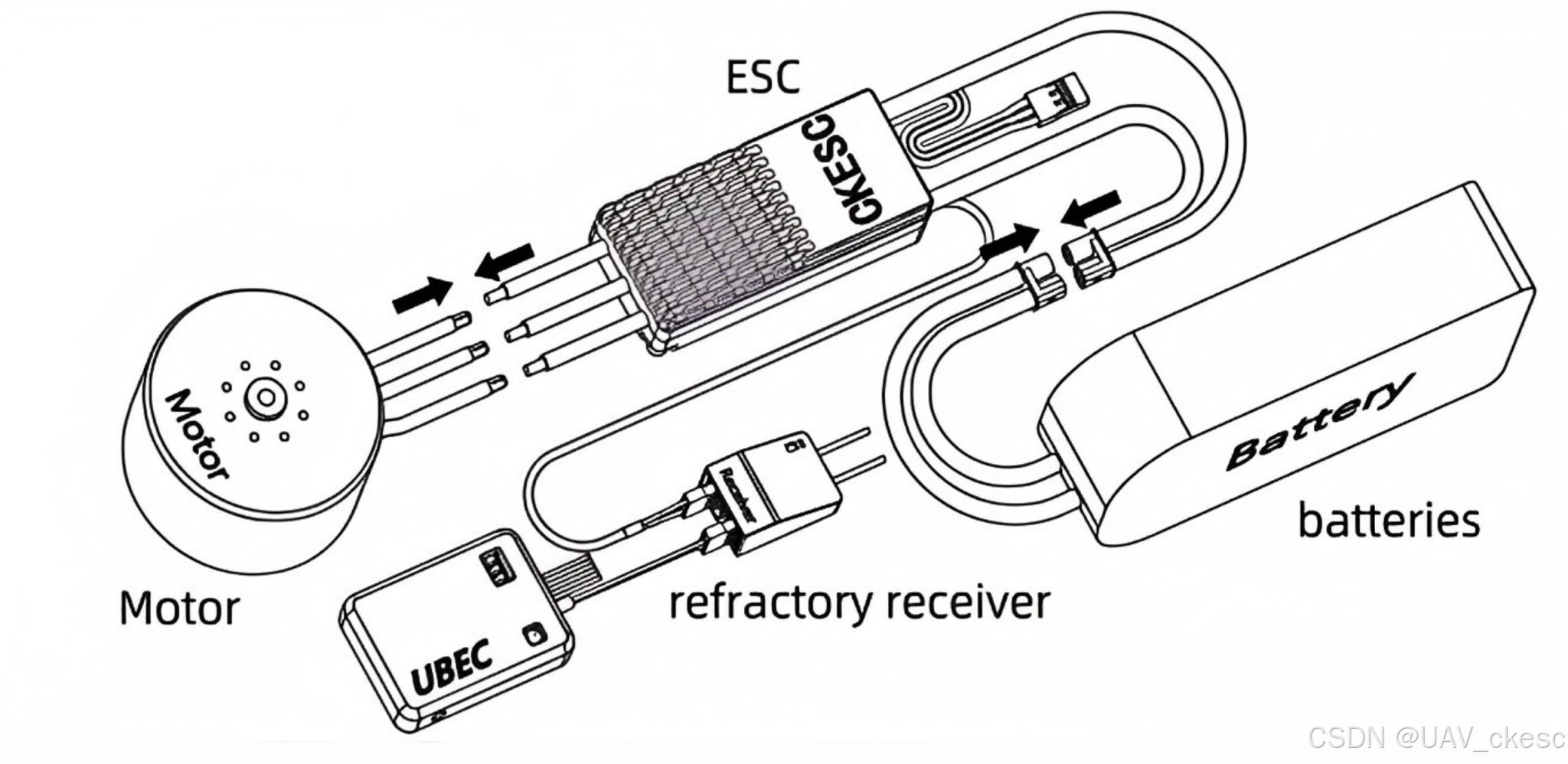

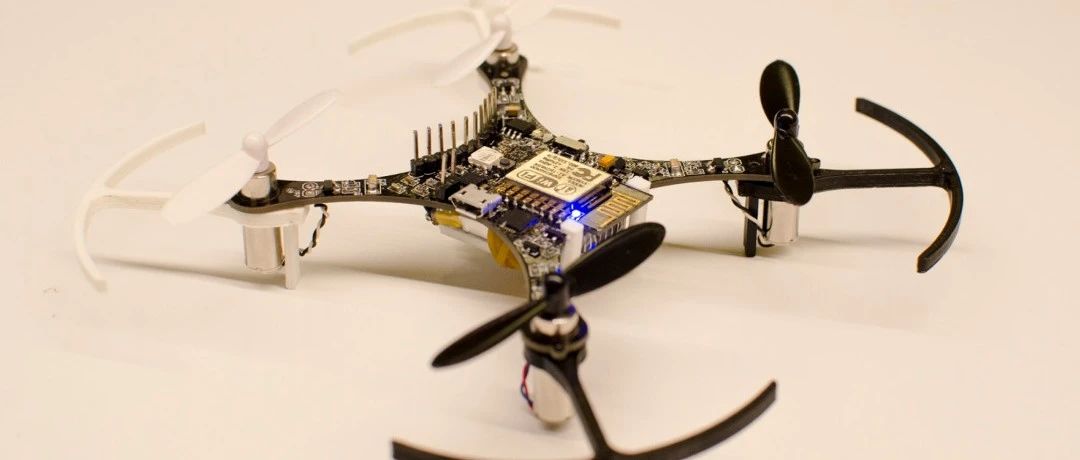

1. 安装与接线

硬件连接：

电机：三相线（无顺序，首次通电测试转向，反接任意两相）。

电池：红线（+）、黑线（-），线径选择（10AWG 对应 100A 持续电流）。

信号：3 芯线（5V/GND/SIG），长度 < 30cm（防信号衰减）。

焊接工艺：

镀锡处理：使用 95% 锡 + 5% 银焊丝（熔点 221℃），焊点饱满无虚焊。

绝缘处理：热缩管（内径 2-3mm）+ 硅胶密封（防潮湿）。

2. 校准与配置

油门行程校准（以 PWM 为例）：

上电同时推满油门（2ms 信号），听到第一声滴响。

下拉油门至最低（1ms 信号），第二声滴响确认。

验证：油门杆对应电机转速线性响应。

调参软件配置（以 BLHeli32 为例）：

启动模式：软启动（适合多旋翼）/ 硬启动（适合固定翼）。

刹车模式：标准刹车（能耗制动）/ 急刹车（反电动势制动，需硬件支持）。

锂电节数：设置 Lipo Cell（2S-6S），启用低压保护（每串 2.8V 截止）。

3. 与飞控匹配

协议选择：

穿越机：DShot600（600μs 更新周期），延迟 < 1ms。

航拍机：Oneshot42（42μs 周期），兼容主流飞控（如 Betaflight、INAV）。

固件升级：

使用 USB 转 TTL 工具（如 CP2102），注意版本兼容性（BLHeli_S→BLHeli32 需擦除 EEPROM）。

四、维护保养与故障排查

1. 日常维护

散热管理：

温度监测：飞行后触摸电调散热片，烫手（>60℃）需优化风道。

散热改造：添加散热风扇（5V 0.3A，风量 10CFM），降低 15-20℃。

连接检查：

端子氧化：用酒精擦拭香蕉头，涂抹导电膏（如 MG Chemicals 845）。

线材磨损：定期更换硅胶线（每 50 次飞行检查），防止短路。

2. 故障诊断

故障现象 可能原因 解决方案

电调无响应 BEC 损坏 外接 UBEC（5V/5A）替代

电机抖动 相位线接触不良 重新焊接，使用航空插头（XT60）

过热保护触发 散热不足 / 负载过大 增加散热片，检查电机桨叶匹配

油门失控 信号干扰 更换屏蔽线，远离电机布线

3. 存储注意事项

放电保存：长期存储电压 3.85V/Cell（使用放电管家），每月检查一次。

防潮处理：放置硅胶干燥剂（湿度 < 40%），避免 PCB 氧化。

五、进阶知识与行业趋势

1. 电调类型与应用

SimonK 固件：开源方案，支持自定义参数（如混控模式），适合 DIY。

UBL 电调：无 BEC 设计，适合高压系统（12S 以上），需独立供电。

智能电调（如 CKESC ROCK400A -M CAN）：

集成电流传感器（精度 ±1%），实时功率监测。

支持 CAN 总线，与飞控共享数据（减少信号线）

高可靠稳定性。

2. 前沿技术

碳化硅（SiC）MOSFET：

优势：开关损耗降低 70%，工作温度提升至 150℃，适合 200A 以上系统。

应用：竞速无人机（如 DYS HD200），效率提升 8-10%。

无线电调（如 Hitec Optima 120）：

2.4GHz 无线通信，摆脱信号线，支持 OTA 固件升级。

3. 未来趋势

高度集成化：电调与 ESC-BEC - 飞控一体化（如 Matek F722-Wing）。

AI 算法嵌入：实时监测电机健康状态，预测故障（如轴承磨损预警）。

高压化（24S 以上）：配合高 KV 电机，实现极速（ROCK 220A-H）。

六、安全操作规范

上电顺序：先接飞控，后接电池；断电反之。

负载测试：首次通电空载运行 10 秒，检查电机转向和发热。

冗余设计：重要任务使用双电调备份（如六旋翼双电调驱动单电机）。

环境限制：避免在雨天（IP64 以下电调）、粉尘环境（需防尘罩）使用。

附录：常用工具与配件

调试工具：BLHeli Configurator（PC 端）、Flippy（手机 APP，蓝牙连接）。

测试设备：示波器（测量 PWM 波形）、电子负载（模拟电机负载）。

耗材：导热硅脂、高温胶带（3M 5415）、防打火电容（1000μF/63V）。

通过以上内容，用户可全面掌握电调从设计原理到实战维护的全流程知识。建议根据具体应用场景（如穿越机、航拍机、工业无人机）选择对应电调型号，并定期更新固件以获取最新功能（如支持新电池协议、优化调速算法）。对于专业级应用，推荐使用示波器和功率分析仪进行深度调试，确保系统稳定性与效率最大化。
