输出数据速率 ODR-以LHE7668为例

我以前写过这个 国产新星LHA7668B对战十年老将AD7124 ，最近做温度计重新研究，确实是块不可多得的好ADC。

慢慢写，今天写一个ODR，所有的采集都绕不开的话题。

嗯？不写点公式显得不专业哈！

ODR 至少要是信号最高频率的两倍，否则会发生混叠（aliasing）。

更高的 ODR 可以用于后期滤波、平均、动态追踪。特别适合噪声多、波形要求高的系统。

也是正经推荐的采集方式，五倍以上的采集我们的信号。

1. 信号最高频率为 10 Hz（如呼吸或血压波动） → 推荐 ODR ≥ 50 SPS
2. 信号频率范围在 0.5~100 Hz（如 ECG） → 推荐 ODR ≥ 500 SPS

LHA7668 内部用的是 sinc3 / sinc4 滤波器，它们的−3dB 带宽约为 ODR 的 0.262 倍（sinc4 为例）：

反推：

假如最大的频率是50Hz：

也就是说200就可以了

但是直观的共识是：ODR 越低 → 滤波器带宽越窄 → 噪声越小

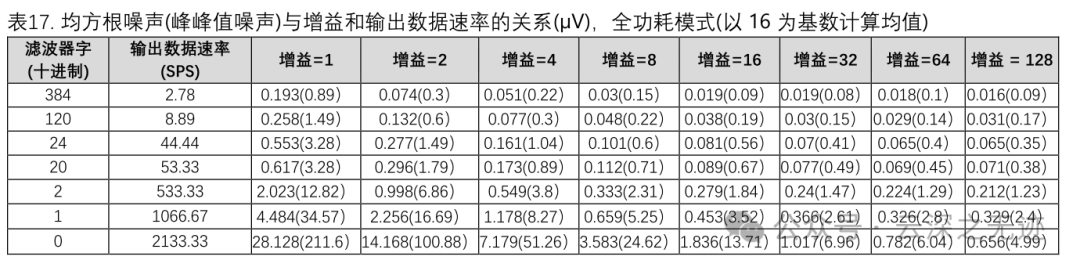

看这个表格就知道了

1. 速率越高，噪声越大：因为带宽放宽了，更多噪声进来了
2. 速率越高，功耗越高：每次采样都要用电力
3. 滤波器参数要匹配速率：不同 ODR 要选用不同滤波器组合（sinc3/sinc4/快速建立等）

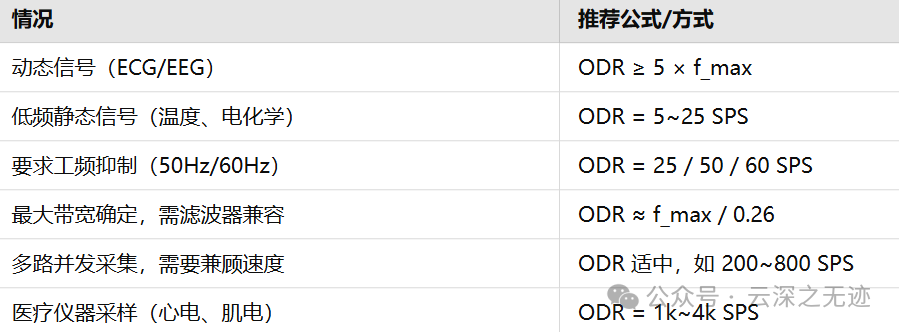

我们也可以不算，谁天天算啊？总结一个表出来。

继续说：输出数据速率（Output Data Rate，ODR）是衡量 ADC 每秒钟能够完成多少次转换的指标。它决定了 ADC 系统能够处理的信号的变化速度以及应用的实时性要求。

SPS = Samples Per Second（每秒采样数）

当然也要考虑一些别的事情：

1. 是否需要抗 50 Hz / 60 Hz 工频干扰？

推荐使用 25 SPS / 50 SPS / 60 SPS

这几档配合滤波器可以实现高达 120 dB 抑制

2. 是否追求极限精度？

使用 1.17 SPS ~ 10 SPS，配合高增益

可实现 19 nV 级别 RMS 噪声（数据更新慢但精准）

3. 是否采样动态信号？

对于 EEG/ECG/生理信号等，使用 1k~4k SPS 可满足时域变化响应

这时噪声会高一些，但可接受

4. 是否只需读取“静态变化”？

温度、压力、气体浓度、pH值等慢变信号

使用 10~50 SPS 是最佳权衡（功耗低、精度高）

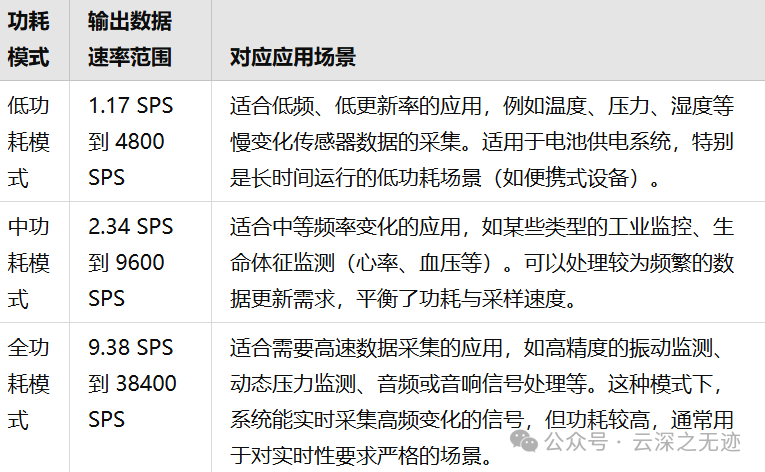

很多时候便携仪表需要看功耗

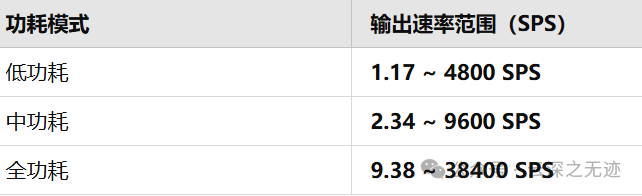

更加详细

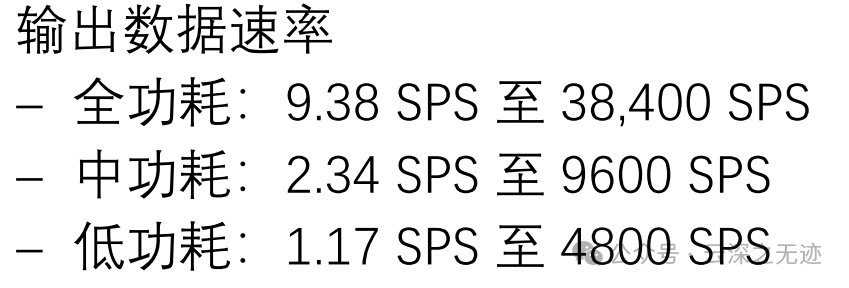

数据手册给出

速率 vs 噪声 vs 分辨率（核心权衡）

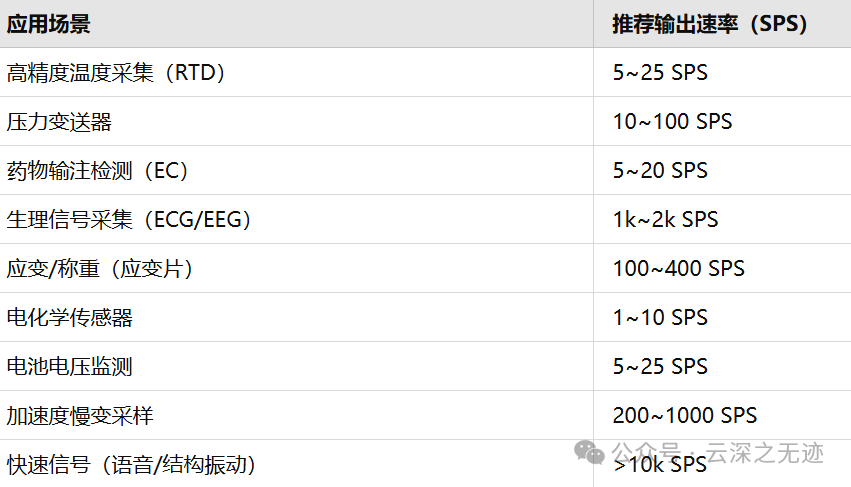

实际应用举例（对应 ODR 推荐）

更多的时候还是需要示波器和频率仪先大致看看信号的特性的。
