导读
可观测性已经成为分布式系统成功运行的关键组成部分。如何借助多样、全面的数据，让架构师更简单、高效地定位问题、分析问题、解决问题，已经成为业内的一个技术焦点。本系列文章将深入解读 TiDB 的关键参数，帮助大家更好地观测系统的状态，实现性能的优化提升。
本文为 TiDB 可观测性解读系列文章的第二篇，将探讨如何利用算子执行信息更准确地分析和诊断 SQL 性能。
你有没有遇到过这样的情况：同样模式的 SQL 语句，仅仅是日期参数或者函数的变化，最终返回的结果形式也都相同，性能却相差几十甚至上百倍。现实中遇到这样的问题，我们一般会运行 explain 语句，检查执行计划的变化情况。如果执行计划没有改变，如何进行进一步排查？
这种情况下，可以通过 explain analyze 语句来深入查看算子的实际运行情况。本文将结合实际案例和常见问题，探讨如何利用算子执行信息更准确地分析和诊断 SQL 性能。

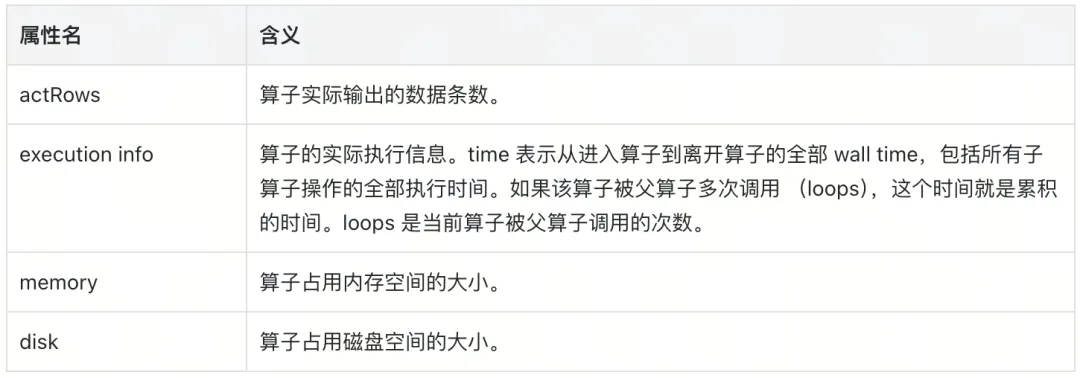

通常我们可以用 explain analyze 语句获得算子执行信息。explain analyze 会实际执行对应的 SQL 语句，同时记录其运行时信息，和执行计划一并返回出来，记录的信息包括：actRows、execution info、memory、disk。
不同算子的 execution info 可以通过 TiDB 文档 ( https://docs.pingcap.com/zh/tidb/stable/sql-statement-explain-analyze )了解。这些信息是研发人员在长期的性能问题定位中，总结提炼出来的指标，值得每一个想对 TiDB SQL 性能诊断有深入研究的同学阅读。
有时候一些 SQL 的性能问题是偶发的，这会增加我们直接使用 explain analyze 来分析的难度。这时候我们还需要借助慢日志功能来获取有效的算子执行信息。通常，我们可以通过 TiDB Dashboard 的慢日志查询 ( https://docs.pingcap.com/zh/tidb/stable/dashboard-overview#最近的慢查询 )页面，快速定位并查询到问题 SQL 的详细执行信息。
接下来，我们将通过一些具体案例来探讨相关问题。请注意，以下案例中的执行计划大多直接来源于生产环境(做了脱敏处理)，由于本地难以复现这些场景，版本难以统一。但版本差异并不影响问题诊断和分析的完整性，本文主要探讨诊断问题的思路和方法。
查询延时抖动
查询偶发性延时抖动是较为常见的性能问题之一。如果能够通过慢日志定位到导致性能抖动的具体查询语句，进一步分析这些查询的算子执行信息，往往能够找到问题的根源并获得有效的优化线索。
实际案例
以一个客户遇到过的点查询性能抖动问题为例，点查询的延迟偶尔会超过 2s。我们先通过慢日志查询，定位到某次查询的算子执行信息：
mysql> explain analyze select * from t0 where col0 = 100 and col1 = 'A';
+---------------------+---------+---------+-----------+---------------------------------------------+---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+---------------+---------+------+
| id | estRows | actRows | task | access object | execution info | operator info | memory | disk |
+---------------------+---------+---------+-----------+---------------------------------------------+------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+--------------------------------------------------------------+---------------+---------+------+
| Point_Get_1 | 1 | 1 | root | table:t0, index:uniq_col0_col1 | time:2.52s, loops:2, ResolveLock:{num_rpc:1, total_time:2.52s}, Get:{num_rpc:3, total_time:2.2ms}, txnNotFound_backoff:{num:12, total_time:2.51s}, tikv_wall_time: 322.8us, scan_detail: {total_process_keys: 2, total_process_keys_size: 825, total_keys: 9, get_snapshot_time: 18us, rocksdb: {delete_skipped_count: 3, key_skipped_count: 14, block: {cache_hit_count: 16}}} | N/A | N/A | N/A |
+---------------------+---------+---------+-----------+---------------------------------------------+------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+--------------------------------------------------------------+---------------+---------+------+诊断分析
首先，我们看到查询中只有一个 Point_Get_1 算子，其 execution info 中记录的执行时间为 2.52s。这说明执行时间被完整记录了下来。
进一步查看 execution info，我们注意到其中包含 ResolveLock 项。这一项的细节显示，总的执行时间为 2.52s，这意味着查询的绝大部分时间都花在了 resolve lock 操作上。与此同时，实际的 Get 统计项显示总时间为 2.2ms，这表明获取数据本身几乎不耗时。
此外，还有一个 txnNotFound_backoff 项，它记录了因残留事务触发的重试信息。这里显示总共进行了 12次重试，累计耗时 2.51s，与 ResolveLock 项的 2.52s 基本一致。因此，我们可以初步推测：点查询可能读取到了残留事务的锁，尝试 resolve lock 时发现锁已过期，进而触发了锁清理操作，这一过程导致了较高的查询延迟。
接下来，我们可以通过监控数据进一步验证这一推测：
算子并发度
在 TiDB 中，我们可以通过设置一些系统参数来调节算子的执行并发度，从而最终调节 SQL 的执行性能。算子的执行并发度往往对 SQL 的执行性能有重要的影响，比如同样多的 cop task，我们把并发度从 5 改到 10，性能可能就会有将近 1 倍的提升，当然也会更集中地占用系统的资源。执行信息可以帮助我们了解算子的实际执行并发度，为更进一步的性能诊断做好准备。下面我们来看一个运维同学实际遇到的问题。
实际问题
系统中设置了 tidb_executor_concurrency 为 5 以控制算子的并发度；同时设置了 tidb_distsql_scan_concurrency 为 15，用于限制每个读取算子的最大线程数。那么，在下述执行计划中，cop_task 和 tikv_task 是如何与这两个参数相对应的呢？
mysql> explain analyze select * from t0 where c like '2147%';
+-------------------------------+---------+---------+-----------+-------------------------------+-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+-----------------------------------------+---------+------+
| id | estRows | actRows | task | access object | execution info | operator info | memory | disk |
+-------------------------------+---------+---------+-----------+-------------------------------+-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+-----------------------------------------+---------+------+
| IndexLookUp_10 | 3.82 | 99 | root | | time:2.83ms, loops:2, index_task: {total_time: 733.8µs, fetch_handle: 727.9µs, build: 806ns, wait: 5.14µs}, table_task: {total_time: 1.96ms, num: 1, concurrency: 5}, next: {wait_index: 821µs, wait_table_lookup_build: 108.2µs, wait_table_lookup_resp: 1.85ms} | | 41.0 KB | N/A |
| ├─IndexRangeScan_8(Build) | 3.82 | 99 | cop[tikv] | table:t0, index:idx_c(c) | time:719.1µs, loops:3, cop_task: {num: 1, max: 650µs, proc_keys: 99, rpc_num: 1, rpc_time: 625.7µs, copr_cache_hit_ratio: 0.00, distsql_concurrency: 15}, tikv_task:{time:0s, loops:3}, scan_detail: {total_process_keys: 99, total_process_keys_size: 18810, total_keys: 100, get_snapshot_time: 102µs, rocksdb: {key_skipped_count: 99, block: {cache_hit_count: 3}}} | range:["2147","2148"), keep order:false | N/A | N/A |
| └─TableRowIDScan_9(Probe) | 3.82 | 99 | cop[tikv] | table:t0 | time:1.83ms, loops:2, cop_task: {num: 4, max: 736.9µs, min: 532.6µs, avg: 599µs, p95: 736.9µs, max_proc_keys: 44, p95_proc_keys: 44, rpc_num: 4, rpc_time: 2.32ms, copr_cache_hit_ratio: 0.00, distsql_concurrency: 15}, tikv_task:{proc max:0s, min:0s, avg: 0s, p80:0s, p95:0s, iters:5, tasks:4}, scan_detail: {total_process_keys: 99, total_process_keys_size: 22176, total_keys: 99, get_snapshot_time: 217.3µs, rocksdb: {block: {cache_hit_count: 201}}} | keep order:false | N/A | N/A |
+-------------------------------+---------+---------+-----------+-------------------------------+-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+-----------------------------------------+---------+------+
3 rows in set (0.00 sec)问题分析
我们正好借这个例子解释下执行信息中 cop_task 和 tikv_task 项的关系以及 cop task 的实际执行并发度。
cop_task 和 tikv_task 的关系
首先需要明确，execution info 中的各类 xxx_task 和执行计划中的 “task” 列并不是同一个概念。
例如，在执行计划中，task 列的类别分别为 "root"、"cop[tikv]" 等。它既描述了算子实际在哪个组件执行（如 TiDB、TiKV 或 TiFlash），又进一步说明了其与存储引擎的通信协议类型（如 Coprocessor、Batch Coprocessor 或 MPP）。
相比之下，execution info 中的各类 task 更多是从不同维度对算子执行信息进行拆解，以便用户快速定位潜在性能问题，并通过不同维度的信息进行相互印证。具体来说：
- tikv_task 描述的是某个具体 TiKV 算子的整体执行情况；
- cop_task 描述的是整个 RPC 任务的执行情况，它包含了 tikv_task。例如，一个 cop_task 可能包含 tableScan + Selection 两个算子，每个算子都有自己的 tikv_task 信息来描述其执行情况；而 cop_task 则描述了整个 RPC 请求的执行信息，其时间涵盖了这两个算子的执行时间。
类似地，在 MPP 查询中，execution info 中的 tiflash_task 统计项描述了某个具体 TiFlash 算子的整体执行情况：
+------------------------------+-------------+----------+--------------+----------------+-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+----------------------------------------------------+-----------+---------+
| id | estRows | actRows | task | access object | execution info | operator info | memory | disk |
+------------------------------+-------------+----------+--------------+----------------+-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+----------------------------------------------------+-----------+---------+
| HashAgg_22 | 1.00 | 1 | root | | time:17ms, open:1.92ms, close:4.83µs, loops:2, RU:1832.08, partial_worker:{wall_time:15.055084ms, concurrency:5, task_num:1, tot_wait:15.017625ms, tot_exec:12.333µs, tot_time:75.203959ms, max:15.042667ms, p95:15.042667ms}, final_worker:{wall_time:15.079958ms, concurrency:5, task_num:5, tot_wait:1.414µs, tot_exec:41ns, tot_time:75.277708ms, max:15.060375ms, p95:15.060375ms} | funcs:count(Column#19)->Column#17 | 6.23 KB | 0 Bytes |
| └─TableReader_24 | 1.00 | 1 | root | | time:16.9ms, open:1.9ms, close:3.46µs, loops:2, cop_task: {num: 2, max: 0s, min: 0s, avg: 0s, p95: 0s, copr_cache_hit_ratio: 0.00} | MppVersion: 3, data:ExchangeSender_23 | 673 Bytes | N/A |
| └─ExchangeSender_23 | 1.00 | 1 | mpp[tiflash] | | tiflash_task:{time:13.1ms, loops:1, threads:1}, tiflash_network: {inner_zone_send_bytes: 24} | ExchangeType: PassThrough | N/A | N/A |
| └─HashAgg_9 | 1.00 | 1 | mpp[tiflash] | | tiflash_task:{time:13.1ms, loops:1, threads:1} | funcs:count(test.lineitem.L_RETURNFLAG)->Column#19 | N/A | N/A |
| └─TableFullScan_21 | 11997996.00 | 11997996 | mpp[tiflash] | table:lineitem | tiflash_task:{time:12.8ms, loops:193, threads:12}, tiflash_scan:{mvcc_input_rows:0, mvcc_input_bytes:0, mvcc_output_rows:0, local_regions:10, remote_regions:0, tot_learner_read:0ms, region_balance:{instance_num: 1, max/min: 10/10=1.000000}, delta_rows:0, delta_bytes:0, segments:20, stale_read_regions:0, tot_build_snapshot:0ms, tot_build_bitmap:0ms, tot_build_inputstream:15ms, min_local_stream:10ms, max_local_stream:11ms, dtfile:{data_scanned_rows:11997996, data_skipped_rows:0, mvcc_scanned_rows:0, mvcc_skipped_rows:0, lm_filter_scanned_rows:0, lm_filter_skipped_rows:0, tot_rs_index_check:3ms, tot_read:53ms}} | keep order:false | N/A | N/A |
+------------------------------+-------------+----------+--------------+----------------+-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+----------------------------------------------------+-----------+---------+cop task 的执行并发度
首先，我们来看执行计划。IndexLookUp_10是一个 root 算子。我们知道，IndexLookUp 算子主要执行两个步骤：一是通过索引获取目标行的 rowid；二是根据 rowid 读取所需的列数据。在 IndexLookUp_10 的 execution info 中，index_task 和 table_task 的细节被分别列出。显然，index_task 对应的是 IndexRangeScan_8 算子，而 table_task 对应的是 TableRowIDScan_9 算子。
从并发度的角度来看，index_task 没有显示并发信息，这意味着 IndexRangeScan_8 算子本身的并发度默认为 1。然而，IndexRangeScan_8 的 cop_task 的 distsql_concurrency 为 15（由 tidb_distsql_scan_concurrency 参数决定），这意味着理论上它可以并发执行 15 个 cop task 来读取数据。
对于 table_task，其并发度为 5（由 tidb_executor_concurrency 参数决定），表示最多可以同时运行 5 个 TableRowIDScan_9 算子。而 TableRowIDScan_9 的 cop_task 的 distsql_concurrency 同样为 15（由 tidb_distsql_scan_concurrency 决定）。因此，table_task 的最大并发读取能力为 5 × 15 = 75 个 cop task。
max 换成 min，慢了好几十倍
实际案例
一条对索引列求 max 值的 SQL 花费 100 毫秒左右，换成求 min 值，却需要花费 8s 多时间，这是他们 explain analyze 的信息：
mysql> explain analyze select max(time_a) from t0 limit 1;
+--------------------------------+---------+---------+-----------+----------------------------------------------------+-------------------------------------------------------------------------------------------------------------------------------------------+----------------------------------------------------------+-----------+------+
| id | estRows | actRows | task | access object | execution info | operator info | memory | disk |
+--------------------------------+---------+---------+-----------+----------------------------------------------------+-------------------------------------------------------------------------------------------------------------------------------------------+----------------------------------------------------------+-----------+------+
| Limit_14 | 1.00. | 1 | root | | time:2.328901ms, loops:2 | offset:0, count:1 | N/A | N/A |
| └─StreamAgg_19 | 1.00 | 1 | root | | time:2.328897ms, loops:1 | funcs:max(t0.time_a)->Column#18 | 128 Bytes | N/A |
| └─Limit_39 | 1.00 | 1 | root | | time:2.324137ms, loops:2 | offset:0, count:1 | N/A | N/A |
| └─IndexReader_45 | 1.00 | 1 | root | | time:2.322215ms, loops:1, cop_task: {num: 1, max:2.231389ms, proc_keys: 32, rpc_num: 1, rpc_time: 2.221023ms, copr_cache_hit_ratio: 0.00} | index:Limit_26 | 461 Bytes | N/A |
| └─Limit_44 | 1.00 | 1 | cop[tikv] | | time:0ns, loops:0, tikv_task:{time:2ms, loops:1} | offset:0, count:1 | N/A | N/A |
| └─IndexFullScan_31 | 1.00 | 32 | cop[tikv] | table:t0, index:time_a(time_a) | time:0ns, loops:0, tikv_task:{time:2ms, loops:1} | keep order:true, desc | N/A | N/A |
+------------------------------+---------+---------+-----------+----------------------------------------------------+-------------------------------------------------------------------------------------------------------------------------------------------+----------------------------------------------------------+-----------+------+
6 rows in set (0.12 sec)
mysql> explain analyze select min(time_a) from t0 limit 1;
+--------------------------------+---------+---------+-----------+----------------------------------------------------+------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+----------------------------------------------------------+-----------------+------+
| id | estRows | actRows | task | access object | execution info | operator info | memory | disk |
+--------------------------------+---------+---------+-----------+----------------------------------------------------+------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+----------------------------------------------------------+-----------------+------+
| Limit_14 | 1.00 | 1 | root | | time:8.263857153s, loops:2 | offset:0, count:1 | N/A | N/A |
| └─StreamAgg_19 | 1.00 | 1 | root | | time:8.26385598s, loops:1 | funcs:min(t0.time_a)->Column#18 | 128 Bytes | N/A |
| └─Limit_39 | 1.00 | 1 | root | | time:8.263848289s, loops:2 | offset:0, count:1 | N/A | N/A |
| └─IndexReader_45 | 1.00 | 1 | root | | time:8.26384652s, loops:1, cop_task: {num: 175, max: 1.955114915s, min: 737.989μs, avg: 603.631575ms, p95: 1.161411687s, max_proc_keys: 480000, p95_proc_keys: 480000, tot_proc: 1m44.809s, tot_wait: 361ms, rpc_num: 175, rpc_time: 1m45.632904647s, copr_cache_hit_ratio: 0.00} | index:Limit_44 | 6.6025390625 KB | N/A |
| └─Limit_44 | 1.00 | 1 | cop[tikv] | | time:0ns, loops:0, tikv_task:{proc max:1.955s, min:0s, p80:784ms, p95:1.118s, iters:175, tasks:175} | offset:0, count:1 | N/A | N/A |
| └─IndexFullScan_31 | 1.00 | 32 | cop[tikv] | table:t0, index:time_a(time_a) | time:0ns, loops:0, tikv_task:{proc max:1.955s, min:0s, p80:784ms, p95:1.118s, iters:175, tasks:175} | keep order:true | N/A | N/A |
+--------------------------------+---------+---------+-----------+----------------------------------------------------+------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+----------------------------------------------------------+-----------------+------+
6 rows in set (8.38 sec)诊断分析
使用算子执行信息进行性能诊断时，我们一般先从上到下看每个算子本身（即去除掉等待子算子数据的时间后）的执行时间，再去寻找对整个查询性能影响最大的算子，以下为算子执行时间的计算方法：
单子算子的算子执行时间
以下是不同类型算子的执行时间计算方法：
1. 类型为 "root" 的算子
可以直接用该算子的执行时间减去其子算子的执行时间，得到该算子本身的处理时间。
2. 类型为 "cop[tikv]" 的算子
执行信息中包含 tikv_task 统计项。可以通过以下公式估算包含等待子算子数据的执行时间：
估算执行时间 = avg × tasks / concurrency
然后，再从该时间中减去子算子的执行时间，得到该算子的实际处理时间。
3. 类型为 "mpp[tiflash]"、"cop[tiflash]" 或 "batchcop[tiflash]" 的算子
执行信息中包含 tiflash_task 统计项。通常可以用 proc max 减去子算子的 proc max，得到该算子的处理时间。这是因为对于 TiFlash 任务，可以简单理解为同一条查询的所有 TiFlash 任务是同时开始执行的。
注意：对于 ExchangeSender 算子，其执行时间包含了等待数据被上层 ExchangeReceiver 算子接收的时间，因此往往会大于上层 ExchangeReceiver 读取内存数据的时间。
多子算子的算子执行时间
对于包含多个子算子的复合算子，其 execution info 中通常会详细列出各个子算子的执行信息。例如，在 IndexLookUp 算子的执行信息中，会明确包含 index_task 和 table_task 的执行细节。通过分析这些子算子的执行信息，我们可以精准判断哪个子算子对整体性能的影响更大，从而更有针对性地进行优化。
在这个例子中，我们可以看出IndexReader_45 是对性能影响最大的关键算子。对比其两次执行信息可以发现，cop task 的数量存在显著差异：在“max”场景下，仅有 1 个 cop task；而在“min”场景下，却有 175 个cop task。同时，proc_keys 的数量也从 32 增加到了 480,000。
从 "operator info" 列的标记来看，“max”场景中读取顺序为降序（keep order, desc），即从大到小读取；而“min”场景中则是默认的升序（keep order）。由此可以推测：优化器根据聚合函数的类型，对索引的读取顺序进行了优化——在“max”场景中采用降序读取，而在“min”场景中采用升序读取。这种优化策略的初衷是尽快找到第一条满足条件的数据。
在“min”场景中，最小的 keys 附近恰好存在大量已被删除但尚未回收的 keys。因此，系统在读取过程中不得不扫描大量无用数据，直到最终找到第一条有效数据，这导致了显著的性能开销。
